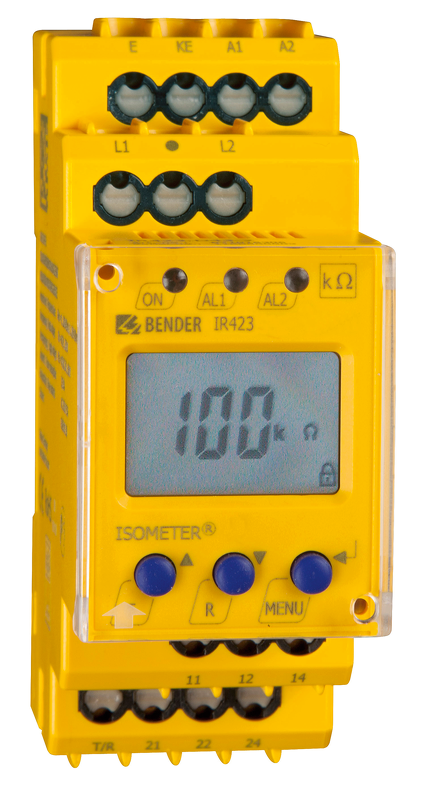

IR423 - Hlídač izolačního stavu pro mobilní generátory

Monitor izolačního stavu mobilních generátorů AC 0...300 V

Hlídač izolačního stavu izolovaných střídavých IT sítí do 300 V, které jsou napájeny z mobilního generátoru.

Cena 9 560 Kč
11 567,60 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (2)
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.

Varianty k produktu IR423 - Hlídač izolačního stavu pro mobilní generátory (2)

Filtrace
Aplikace
Rozsah pracovních teplot - od
Rozsah pracovních teplot - do
IR423-D4W-1 Hlídač izolačního stavu
Hlídač izolačního stavu
IR423-D4W-1
Un AC 0...300V, 30...460Hz
Us AC 16...72V, 30...460Hz / DC 9,6...94V
R 1k...200kOhm / 1k...200kOhm
Verze "W" vyšší otřesuvzdornost a rozsah pracovních teplot
OBJ: B91016304W
Záruka: 60 m.
Není skladem
Prověříme pro Vás
9 560 Kč/ks
11 567,60 Kč s DPH
Porovnání
+-
Košík
IR423-D4W-2 Hlídač izolačního stavu
Hlídač izolačního stavu
IR423-D4W-2
Un AC 0...300V, 30...460Hz
Us AC/DC 70...300V, 30...460Hz
R 1k...200kOhm / 1k...200kOhm
Verze "W" vyšší otřesuvzdornost a rozsah pracovních teplot
OBJ: B91016305W
Záruka: 60 m.
Není skladem
Prověříme pro Vás
9 560 Kč/ks
11 567,60 Kč s DPH
Porovnání
+-
Košík

Volitelné příslušenství k IR423 - Hlídač izolačního stavu pro mobilní generátory

Příslušenství - Příchytka pro šroubovou montáž
Příchytka pro montáž (XM420/421/460/490)
Montážní příchytka pro XM420
OBJ: B98060008
Záruka: 24 m.
Skladem v GHV
skladem 2 ks
Na dotaz
Poptejte cenu
Porovnání
XM420 - Montážní rám
Montážní rám pro instalaci do panelu
XM420
OBJ: B990994
Záruka: 24 m.
Skladem v GHV
skladem 2 ks
1 610 Kč/ks
1 948,10 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

  • Provedení "W" se zvýšenou mechanickou odolností
  • Dvě samostatně nastavitelné hodnoty reakce
  • Monitorování připojení sítě a zemního vodiče
  • LED indikace POWER ON a ALARM (AL1 / AL2)
  • Interní a externí tlačítko TEST/RESET
  • Dvě oddělená ALARM relé, každé s jedním přepínacím kontaktem
  • Nastavitelný režim N/O nebo N/C
  • Nastavitelná paměť poruchových stavů
  • Trvalé automonitorování funkce se signalizací ALARM
  • Multifunkční LC displej
  • Nastavitelné zpoždění při spuštění a zpoždění reakce reakce
  • Pouzdro 2-modulární (šíře 36 mm)

Rozšířené informace

Přístroj ISOMETER® IR423 je určen k monitorování izolačního odporu RF izolovaných AC IT sítí 0...300 V, které jsou napájeny z mobilního generátoru podle IEC 60364-7-717 (DIN VDE 0100-717). IR423 je vhodný pro monitorování AC sítí s kmitočtem ≥ 30 Hz nebo AC sítí přímo připojených k DC obvodům. Maximální přípustná svodová kapacita Ce je 5 µF.

Aplikace

  • Elektrické instalace v mobilních nebo převážených jednotkách dle IEC 60364-7-717, DIN VDE 0100-717:2005 (Požadavky na speciální instalace a lokality - mobilní nebo transportovatelné jednotky)

Funkce

Na LC displeji je zobrazován aktuální měřený izolační odpor, což umožňuje snadné sledování změn v monitorované sítí, jako např. připojení dílčího obvodu sítě atp. Jestliže měřená veličina klesne pod hodnotu reakce, je aktivováno zpoždění ton. Po skončení doby zpoždění ton vybrané ALARM relé K1 / K2 sepne a ALARM LED AL1 / AL2 se rozsvítí. Jakmile izolační odpor opět vzroste nad spínací úroveň relé (tj. hodnotu reakce + hysterezi), relé se přepnou do výchozího stavu. Pokud však byla před tím aktivována paměť poruchových stavů, zůstávají ALARM relé ve stavu ALARM až do té doby, dokud nezmáčkneme tlačítko RESET nebo dokud není odpojeno napájecí napětí.Tlačítko TEST se používá pro kontrolu funkce přístroje. Parametry přístroje je možné nastavit pomocí displeje a funkčních tlačítek na čelním panelu.

Připojení přístroje

Připojení přístroje k monitorované síti (svorky L1 / L2) a k zemnímu vodiči PE (svorky E / KE) je jednak kontrolováno automaticky každých 24 hodin, jednak při každém stisknutí tlačítka TEST, pokud je k přístroji připojeno napájecí napětí. V případě přerušení připojovacích vodičů, ALARM relé K1 / K2 sepnou a LED diody ON / AL 1 / AL 2 začnou blikat a na displeji se objeví výstražné hlášení:

  • "E.02" Porucha připojení monitorované sítě
  • "E.01" Porucha připojení přístroje k PE vodiči

Po odstranění poruchy se ALARM relé vrátí do původního stavu, a to buď automaticky nebo stisknutím tlačítka RESET.

Princip měření

ISOMETER® IR423 pracuje na měřicím principu superpozice pulzního napětí

Normy

ISOMETER® IR423 odpovídá požadavkům:

  • ČSN EN 61557-8
  • STN EN 61557-8
  • DIN EN 61557-8 (VDE 0413-8)
  • EN 61557-8
  • IEC 61557-8
  • IEC 61326-2-4
  • DIN EN 60664-1 (VDE 0110-1)
  • IN EN 60664-3 (VDE 0110-3)
  • STM F1669M-96
  • STM F1207M-96



Technické údaje

Parametry

Aplikacemobilní generátory
průmysl
Rozsah pracovních teplot-25 °C … 55 °C

-40 °C … 70 °C
Řídicí obvodybe Ne
Pomocné obvodybe Ne
Hlavní obvodyano Ano
Monitorovaná síť 3(N)ACbe Ne
Monitorovaná síť ACano Ano
Jmenovité napětí Un AC0 V … 300 V
Tolerance napětí Un--
Rozptylová kapacita sítě Ce µF0 F … 5 µF
Hodnota reakce Ran kΩ1 kΩ … 200 kΩ
Propojené sítěbe NE
Generátor pulzů pro vyhledávání poruchy izolacebe Ne
Montáž na DIN lištuano Ano
Montáž pomocí šroubůano Ano
Montáž do panelu/na zeďbe NE
Webový serverbe Ne
Modbus TCPbe Ne
Modbus RTUbe Ne
BCOMbe Ne
BSbe Ne
BMSbe Ne
isoDatabe Ne
CANbe Ne


Izolace dle IEC 60664-1 / IEC 60664-3
Jmenovité izolační napětí AC 250 V
Jmenovité pulzní zkušební napětí 4 kV
Ochranné oddělení (zvýšená izolace) mezi (A1, A2) - (L1, L2, E, KE, T/R) - (11, 12, 14) - (21, 22, 24)
Test dielektrika podle IEC61010-1 2,21 kV
Parametry napájení
Napájecí napětí US viz. údaje pro objednávku
Frekvenční rozsah US 30...460 Hz
Vlastní spotřeba max. ≤ 4 VA
Parametry monitorované IT sítě
Jmenovité napětí sítě Un AC 0...300 V
Jmenovitý kmitočet fn 30...460 Hz
Hodnoty reakce
Jmenovitá hodnota reakce Ran1 (ALARM 1) 1...200 kΩ (od výrobce nastaveno 46 kΩ)
Jmenovitá hodnota reakce Ran2 (ALARM 2) 1...200 kΩ (od výrobce nastaveno 23 kΩ)
Přesnost ±0,5 kΩ (1...5 kΩ)
±15 % (5...200 kΩ)
Hystereze +1 kΩ (1...5 kΩ)
25 % (5...200 kΩ)
Specifické časy
Doba odezvy tan
při RF=0,5×Ran a Ce=1 µF
≤ 1 s
Zpoždění při spuštění t 0...10 s (od výrobce nastaveno 0 s)
Zpoždění reakce ton 0...99 s (od výrobce nastaveno 0 s)
Měřicí obvod
Rozsah měření 1 kΩ...1 MΩ
Měřicí napětí Um ± 12 V
Měřicí proud Im (při RF=0 Ω) ≤ 200 µA
Vnitřní DC odpor Ri ≥ 62 kΩ
Vnitřní impedance Zi při 50 Hz ≥ 60 kΩ
Přípustné externí stejnosměrné napětí Ufg ≤ DC 300 V
Přípustná svodová kapacita sítě Ce ≤ 5 µF
Zobrazení, paměť
Zobrazení multifunkční LC displej, nepodsvětlený
Rozsah zobrazení 1 kΩ...1 MΩ
Pracovní chyba ±0,5 kΩ (1...5 kΩ)
±15 % (5 kΩ...1 MΩ)
Heslo Off / 0...999 (od výrobce nastaveno Off)
Paměť poruchy, ALARM relé On / Off (od výrobce nastaveno Off)
Výstupy
Tlačítko TEST/RESET interní/externí
Spínací obvody
Spínací prvky dvě relé s 1 přepínacím kontaktem
Pracovní režim N/C nebo N/O (od výrobce nastaveno N/O)
Minimální zátěž kontaktu 1 mA při AC/DC ≥ 10 V
Všeobecná data
Typ připojení vodičů šroubové připojení (B9)
Pracovní teplota okolí -25...55 °C
Pracovní teplota okolí, provedení "W" -40...70 °C
Pracovní režim trvalý provoz
Montáž v jakékoliv pozici
Stupeň ochrany, vnitřní součásti
(DIN EN 60529)
IP 30
Stupeň ochrany, svorky
(DIN EN 60529)
IP 20
Materiál pouzdra polykarbonát
Třída hořlavosti UL94 V-0
Rychlá montáž na DIN lištu dle IEC 60715
Uchycení pomocí šroubů 2×M4 s montážní svorkou
Hmotnost ≤ 150 g
Pouzdro XM420

Rozměry pouzdra XM420

Rozměry pozdra XM420
