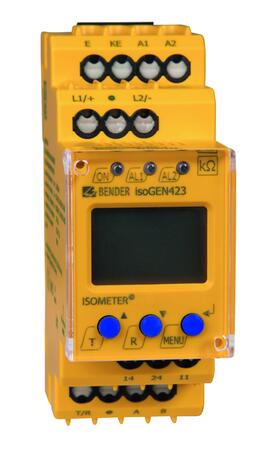

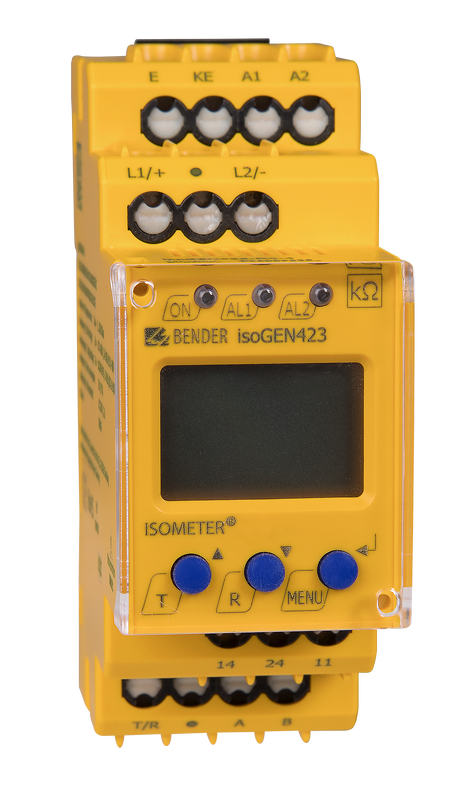

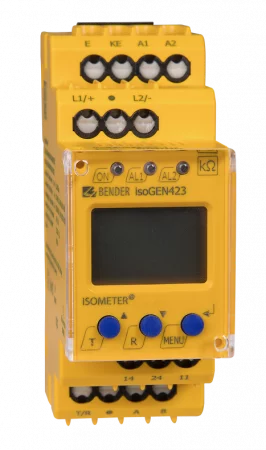

isoGEN423 - Hlídač izolačního stavu pro mobilní generátory
Monitor izolačního stavu mobilních generátorů o napětí do 400 V
Hlídač izolačního stavu AC, AC/DC i DC IT sítí do 400 V, vhodný pro generátory podle normy DIN VDE 0100-551. Sběrnice RS-485 s protokoly BMS a Modbus RTU.

Varianty k produktu isoGEN423 - Hlídač izolačního stavu pro mobilní generátory (2)
Popis výrobku
- Monitorování izolačního stavu IT sítí AC/DC do 400 V
- Měření jmenovitého síťového napětí (RMS) sítě s detekcí přepětí a podpětí
- Měření DC napětí sítě proti zemi (L+/PE a L-/PE)
- Dva pracovní režimy: GEn a DC
- Automatické přizpůsobení rozptylové kapacitě sítě do 5 μF
- Nastavitelné zpoždění po spuštění, zpoždění reakce a zpoždění uvolnění
- Dvě samostatně nastavitelné hodnoty reakce v rozsahu 5…200 kΩ (Alarm 1, Alarm 2)
- Signalizace alarmů pomocí LED (AL1, AL2), displeje a alarmových relé (K1, K2)
- Automatický test zařízení a monitorování připojení ke sledované síti
- Nastavitelný režim relé N/C nebo N/O
- Zobrazení měřených hodnot na multifunkčním LCD displeji
- Možnost aktivovat paměť poruch
- Galvanicky oddělené rozhraní RS485 s podporou protokolů BMS, Modbus RTU a IsoData
- Ochrana heslem proti neoprávněným změnám v nastavení
- Varianta "W" se zvýšenou mechanickou a teplotní odolností
Rozšířené informace
Přístroj ISOMETER® isoGEN423 je určen k monitorování izolačního odporu RF izolovaných AC, AC/DC i DC IT sítí 0...400 V, které jsou napájeny z mobilního generátoru podle normy DIN VDE 0100-551. IsoGEN423 je vhodný pro monitorování AC sítí s kmitočtem ≥ 35 Hz, AC sítí přímo připojených k DC obvodům nebo i čistě DC sítí. Maximální přípustná svodová kapacita sítě Ce je 5 µF.
Aplikace
- Hlavní obvody do 400 V AC
- Hlavní obvody do 400 V DC
- Generátory podle DIN VDE 0100-551
Funkce
Přístroj ISOMETER® isoGEN423 měří hodnotu izolačního odporu RF a rozptylové kapacity sítě Ce mezi monitorovanou sítí (L1/+, L2/-) a zemí (PE). Přístroj dále měří napětí monitorované sítě Un, a to jak hodnotu RMS mezi L1/+ a L2/-, tak i reziduální napětí mezi L1/+ a zemí (UL1e) a L2/- a zemí (UL2e).
Na LC displeji přístroje je zobrazován aktuální naměřený izolační odpor, což umožňuje snadné sledování změn v monitorované sítí, jako např. připojení dílčího obvodu sítě atp. Pokud dojde k poruše izolace u DC sítě, přístroj detekuje procentuální (R %) rozložení poruchy mezi póly L+ (+100 %) a L- (-100 %), případně je detekována symetrická porucha (0 %).
Hodnotu reakce izolace RF a podpětí/přepětí v monitorované síti je možné přiřadit k alarmovým relé K1 a K2. Hodnoty reakce na pokles izolačního odporu jsou továrně nastaveny na 46 kΩ (výstraha, předalarm) a 23 kΩ (ALARM). Jestliže měřená veličina klesne pod hodnotu reakce, je aktivováno zpoždění ton. Po skončení doby zpoždění vybrané ALARM relé K1/K2 sepne a ALARM LED AL1/AL2 se rozsvítí. K jednotlivým relé je také možné přiřadit typ poruchy - L+, L- nebo symetrickou poruchu (např. K1 pro poruchu L+ a K2 pro poruchu L-).
Jakmile hodnota izolačního odporu opět vzroste nad spínací úroveň relé (tj. hodnotu reakce + hysterezi), relé se přepnou do výchozího stavu a alarmové LED zhasnou. Pokud však před tím byla aktivována paměť poruchových stavů, zůstávají ALARM relé ve stavu ALARM a alarmové LED svítí až do té doby, dokud není stlačeno tlačítko RESET nebo dokud není odpojeno napájecí napětí.
Pro kontrolu funkce přístroje se používá tlačítko TEST. Parametry přístroje je možné nastavit pomocí displeje a funkčních tlačítek na čelním panelu, nebo také prostřednitvím komunikačního rozhraní BMS (například za použití převodníku rozhraní COM465IP) nebo prostřednicvtím protokolu Modbus RTU.
Připojení přístroje
Připojení přístroje k monitorované síti (svorky L1/+, L2/-) a k zemnímu vodiči PE (svorky E / KE) je jednak kontrolováno automaticky každých 24 hodin, jednak při každém stisknutí tlačítka TEST, pokud je k přístroji připojeno napájecí napětí. V případě přerušení připojovacích vodičů, ALARM relé K1 / K2 sepnou a LED diody ON/AL1/AL2 začnou blikat a na displeji se objeví výstražné hlášení:
- "E.01" Porucha připojení přístroje k PE vodiči
- "E.02" Porucha připojení monitorované sítě
Po odstranění poruchy se ALARM relé vrátí do původního stavu, a to buď automaticky nebo stisknutím tlačítka RESET.
Princip měření
ISOMETER® isoGEN423 pracuje na měřicím principu superpozice napěťových pulzů do monitorované sítě.
Normy
ISOMETER® isoGEN423 odpovídá požadavkům:
- ČSN EN 61557-8
- STN EN 61557-8
- DIN EN 61557-8 (VDE 0413-8)
- IEC 61557-8
- DIN VDE 0100-551
Technické údaje
Parametry
Aplikace | mobilní generátory |
---|---|
Rozsah pracovních teplot | -40 °C … 70 °C |
Řídicí obvody | |
Pomocné obvody | |
Hlavní obvody | |
Monitorovaná síť 3(N)AC | |
Monitorovaná síť AC | |
Monitorovaná síť AC/DC | |
Monitorovaná síť DC | |
Jmenovité napětí Un AC | 0 V … 400 V |
Jmenovité napětí Un DC | 0 V … 400 V |
Jmenovité napětí Un 3(N)AC | 0 V … 400 V |
Tolerance napětí Un | +25 % |
Rozptylová kapacita sítě Ce µF | 0 F … 5 µF |
Hodnota reakce Ran kΩ | 5 kΩ … 200 kΩ |
Propojené sítě | |
Generátor pulzů pro vyhledávání poruchy izolace | |
Montáž na DIN lištu | |
Montáž pomocí šroubů | |
Montáž do panelu/na zeď | |
Webový server | |
Modbus TCP | |
Modbus RTU | |
BCOM | |
BS | |
BMS | |
isoData |
Izolace dle IEC 60664-1 / IEC 60664-3 | |
Jmenovité izolační napětí | AC 400 V |
---|---|
Jmenovité pulzní zkušební napětí | 6 kV / 4 kV (viz. katalogový list) |
Ochranné oddělení (zvýšená izolace) mezi | (A1, A2) - (L1, L2) - (E, KE, T/R, A, B) - (11, 14, 24) |
Test dielektrika podle IEC61010-1 | 2,2 kV |
Parametry napájení | |
Napájecí napětí US | AC 100…240 V/DC 24…240 V |
---|---|
Frekvenční rozsah US | 47...63 Hz |
Vlastní spotřeba max. | ≤ 3 W, ≤ 9 VA |
Parametry monitorované IT sítě | |
Jmenovité napětí sítě Un | 3(N)AC, AC 0…400 V/DC 0…400 V |
---|---|
Jmenovitý kmitočet fn | 35...460 Hz |
Hodnoty reakce | |
Jmenovitá hodnota reakce Ran1 (ALARM 1) | Ran2...200 kΩ (46 kΩ)* |
---|---|
Jmenovitá hodnota reakce Ran2 (ALARM 2) | 5 kΩ...Ran1 (23 kΩ)* |
Přesnost | ±15 %, nejméně ± 2 kΩ |
Hystereze | 25 %, nejméně 1 kΩ |
Detekce podpětí U< | 10 V…U> (off/10 V)* |
Detekce přepětí U> | U<…500 V (off/500 V)* |
Relativní nejistota U | ±5 %, nejméně ±5 V |
Specifické časy | |
Doba odezvy tan při RF=0,5×Ran a Ce=1 µF |
≤ 10 s |
---|---|
Zpoždění při spuštění t | 0...10 s (0 s)* |
Zpoždění reakce ton | 0...99 s (0 s)* |
Zpoždění uvolnění toff | 0...99 s (0 s)* |
Měřicí obvod | |
Rozsah měření | 1 kΩ...2 MΩ |
---|---|
Měřicí napětí Um | ± 12 V |
Měřicí proud Im (při RF, ZF=0 Ω) | ≤ 110 µA |
Vnitřní DC odpor Ri,ZI | ≥ 115 kΩ |
Přípustná svodová kapacita sítě Ce | ≤ 5 µF |
Přípustné externí stejnosměrné napětí Ufg | ≤ DC 700 V |
Zobrazení, paměť | |
Zobrazení | multifunkční LC displej, nepodsvětlený |
---|---|
Rozsah zobrazení měřené hodnoty RF | 1 kΩ...2 MΩ |
Pracovní nejistota | ±15 %, nejméně ±2 kΩ |
Rozsah zobrazení měřené hodnoty Un | 0…500 V RMS |
Pracovní nejistota | ±5 %, nejméně ±5 V |
Rozsah zobrazení měřené hodnoty Ce |
0…17 μF |
Pracovní nejistota RF ≥ 20 kΩ a Ce ≤ 5 μF | ±15 %, nejméně ± 0,1 μF |
Heslo | Off / 0...999 (Off)* |
Paměť poruchy, ALARM relé | On / Off (Off)* |
Rozhraní | |
Rozhraní/protokol | RS-485/BMS, Modbus RTU, isoData |
---|---|
Přenosová rychlost | BMS (9,6 kBit/s), Modbus RTU (volitelná), isoData (115,2 kBits/s) |
Délka kabelu (9,6 kBits/s) | ≤ 1200 m |
Kabel: kroucený pár, stínění na jedné straně připojeno k PE | min. J-Y(St)Y 2 x 0,8 |
Zakončovací odpor | 120 Ω (0,25 W), interní, DIP přepínač |
Rozsah adres zařízení pro BMS bus, Modbus RTU | 3…90 (3)* |
Spínací obvody | |
Spínací prvky | 2 x 1 N/O kontakt, společná svorka 11 |
---|---|
Pracovní režim | N/C nebo N/O (N/C)* |
Minimální zátěž kontaktu | 1 mA při AC/DC ≥ 10 V |
Všeobecná data | |
Typ připojení vodičů | pružinové svorky, provedení B7 |
---|---|
Pracovní teplota okolí při provozu | -40...70 °C |
Pracovní režim | trvalý provoz |
Montáž | chladící otvory musí být orientovány vertikálně |
Stupeň ochrany, vnitřní součásti (DIN EN 60529) |
IP 30 |
Stupeň ochrany, svorky (DIN EN 60529) |
IP 20 |
Materiál pouzdra | polykarbonát |
Třída hořlavosti | UL94 V-0 |
Rychlá montáž na DIN lištu | dle IEC 60715 |
Uchycení pomocí šroubů | 2×M4 s montážní svorkou |
Hmotnost | ≤ 150 g |
Pouzdro | XM420 |
*) tovární nastavení
Rozměry pouzdra XM420
