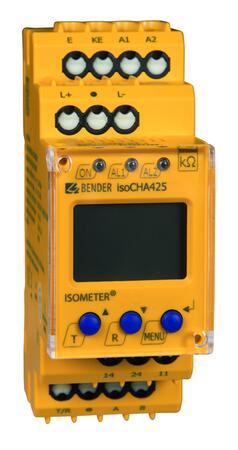

isoCHA425 - Hlídač izolačního stavu
Hlídač izolačního stavu pro stejnosměrné sítě
Hlídač izolačního stavu pro neuzemněné nabíjecí stanice podle standardu CCS a CHAdeMO. Monitorování IT sítí v napěťovém rozsahu DC 50…500 V s měřením podpětí a přepětí. Detekce jednopólové poruchy izolace s dobou reakce do 1 s, detekce symetrické poruchy s dobou reakce do 10 s.
Dotaz na produktPorovnat
Varianty k produktu isoCHA425 - Hlídač izolačního stavu (1)
Un = 37,5...500 V
Us = 100...240 V AC, 24...240 V DC
Ran = 5 kOhm...250 kOhm
Ce < 2 mikroF
Rozhraní RS-485, 2 x alarmové relé
Popis výrobku
- Monitorování izolačního stavu v neuzemněných DC nabíjecích stanicích podle japonského standardu pro nabíjení CHAdeMO
- Detekce jednopólové poruchy izolace v rozsahu napětí 50…500 V DC s dobou reakce do 1 s
- Detekce symetrické poruchy izolace s dobou reakce do 10 s
- Měření jmenovitého síťového napětí (RMS) sítě s detekcí přepětí a podpětí
- Měření DC napětí sítě proti zemi (L+/PE a L-/PE)
- Automatické přizpůsobení rozptylové kapacitě sítě do 2 μF
- Nastavitelné zpoždění po spuštění, zpoždění reakce a zpoždění uvolnění
- Dvě samostatně nastavitelné hodnoty reakce v rozsahu 5...250 kΩ (Alarm 1, Alarm 2)
- Signalizace alarmů pomocí LED (AL1, AL2), displeje a alarmových relé (K1, K2)
- Automatický test zařízení s monitorováním připojení ke sledované síti
- Nastavitelný režim relé N/C nebo N/O
- Zobrazení měřených hodnot na multifunkčním LCD displeji
- Možnost aktivovat paměť poruchy
- Galvanicky oddělené rozhraní RS485 s podporou protokolů BMS, Modbus RTU, IsoData
- Ochrana heslem proti neoprávněným změnám v nastavení
Rozšířené informace
Přístroj ISOMETER® isoCHA425 je určen k monitorování izolačních odporů DC nabíjecích stanic podle japonského standardu CHAdeMO v rozsahu jmenovitého napětí DC 50…500 V. Asymetrická porucha je detekována s dobou reakce do 1 s, symetrická porucha pak do 10 s. Maximální dovolená rozptylová kapacita Ce monitorované sítě je 2 μF.
Aplikace
- DC nabíjecí stanice pro elektrická vozidla podle standardu CHAdeMO
Funkce
Přístroj měří RMS hodnotu napětí Un monitorované sítě, a to jak mezi L+ a L-, tak mezi L+ a zemí a L- a zemí. Na LC displeji je zobrazován aktuální naměřený izolační odpor. V případě poruchy izolace přístroj detekuje procentuální (R %) rozložení poruchy mezi póly L+ (+100 %) a L- (-100 %), případně je detekována symetrická porucha (0 %).
Hodnoty reakce na pokles izolačního odporu jsou z výroby nastaveny na Ran1 = 46 kΩ a Ran2 = 23 kΩ. Jestliže měřená veličina klesne pod hodnotu reakce, je aktivováno zpoždění ton. Po skončení doby zpoždění vybrané ALARM relé K1/K2 sepne a příslušná LED AL1/AL2 se rozsvítí. Typ poruchy (L+, L-, symetrická) lze přiřadit na jednotlivá relé, stejně jako nastavit pracovní režim relé n.o. nebo n.c. Přístroj také umožňuje aktivovat paměť poruchy.
Jakmile izolační odpor opět vzroste nad spínací úroveň relé (tj. hodnotu reakce + hysterezi), relé se uplynutí doby toff (zpoždění uvolnění) přepnou do výchozího stavu. Pokud však byla před tím aktivována paměť poruchových stavů, zůstávají ALARM relé ve stavu ALARM až do té doby, dokud není stlačeno tlačítko RESET nebo dokud není odpojeno napájecí napětí.
Tlačítko TEST se používá pro kontrolu funkce přístroje. Parametry přístroje je možné nastavit pomocí displeje a funkčních tlačítek na čelním panelu nebo také pomocí komunikačního rozhraní RS485. Toto rozhaní podporuje následující protokoly:
- BMS - pro komunikaci s ostatními přístroji Bender, například s převodníkem rozhraní COM465IP
- Modbus RTU - pro vyčítání měřených hodnot a dálkové nastavování parametrů přístroje
- IsoData - pro trvalé vyčítání a odesílání měřených hodnot
Normy
ISOMETER® isoCHA425 odpovídá požadavkům:
- ČSN EN 61557-8
- STN EN 61557-8
- DIN EN 61557-8 (VDE 0413-8)
- IEC 61557-8
- CHAdeMO Spec V1.0
Rozměry pouzdra XM420
Technické údaje
Parametry
| Aplikace | automobily a elektromobily |
|---|---|
| Rozsah pracovních teplot | -40 °C … 70 °C |
| Řídicí obvody |  Ne |
| Pomocné obvody | Ne |
| Hlavní obvody |  Ano |
| Monitorovaná síť 3(N)AC | Ne |
| Monitorovaná síť AC | Ne |
| Monitorovaná síť AC/DC | Ne |
| Monitorovaná síť DC | Ano |
| Jmenovité napětí Un DC | 50 V … 400 V |
| Tolerance napětí Un | +25% |
| Rozptylová kapacita sítě Ce µF | 0 F … 2 µF |
| Hodnota reakce Ran kΩ | 5 kΩ … 250 kΩ |
| Propojené sítě | NE |
| Generátor pulzů pro vyhledávání poruchy izolace | Ne |
| Montáž na DIN lištu | Ano |
| Montáž pomocí šroubů | Ano |
| Montáž do panelu/na zeď | NE |
| Webový server | Ne |
| Modbus TCP | Ne |
| Modbus RTU | Ano |
| BCOM | Ne |
| BS | Ne |
| BMS | Ano |
| isoData | Ano |
| CAN | Ne |
| Izolace dle IEC 60664-1 / IEC 60664-3 | |
| Definice: | |
|---|---|
|
Měřicí obvod (IC1)
Napájecí obvod (IC2)
Výstupní obvod (IC3)
Řídicí obvod (IC4)
|
L+, L- A1, A2 11, 14, 24 E, KE, T/R, A, B |
| Jmenovité napětí | 400 V |
| Kategorie přepětí | III |
| Jmenovité impulzní výdržné napětí IC1/(IC2-4) IC2/(IC3-4) IC3/IC4 |
6 kV 4 kV 4 kV |
| Jmenovité izolační napětí IC1/(IC2-4) IC2/(IC3-4) IC3/IC4 |
400 V 250 V 250 V |
| Stupeň znečištění | 3 |
| Ochranné oddělení (zesílená izolace) mezi IC1/(IC2-4) IC2/(IC3-4) IC3/IC4 |
kategorie přepětí III, 600 V kategorie přepětí III, 300 V kategorie přepětí III, 300 V |
| Test dielektrika podle IEC61010-1 | 2,2 kV |
| Parametry napájení | |
| Napájecí napětí US | AC 100...240 V/DC 24...240 V |
|---|---|
| Tolerance US | -30...+15 % |
| Frekvenční rozsah US | 47...63 Hz |
| Vlastní spotřeba | ≤ 3 W, ≤ 9 VA |
| Parametry monitorované IT sítě | |
| Jmenovité napětí sítě Un | DC 50...400 V |
|---|---|
| Tolerance Un | + 25 % |
| Měřicí obvod | |
| Měřicí napětí Um | ± 12 V |
|---|---|
| Měřicí proud Im při RF, ZF = 0 | ≤ 110 μA |
| Vnitřní odpor Ri, Zi | ≥ 115 kΩ |
| Přípustná hodnota rozpt. kapacity sítě Ce | ≤ 2 μF |
| Hodnoty reakce | |
| Hodnota reakce Ran1 | Ran2…250 kΩ (46 kΩ)* |
|---|---|
| Hodnota reakce Ran2 | 5 kΩ…Ran1 (23 kΩ)* |
| Relativní nejistota Ran | ± 15 %, nejméně ± 2 kΩ |
| Hystereze Ran | 25 %, nejméně 1 kΩ |
| Detekce podpětí | 10 V…U> (off/10 V)* |
| Detekce přepětí | U<…500 V (off/500 V)* |
| Relativní nejistota U | ± 5 %, nejméně ± 5 V |
| Hystereze U | 5 %, nejméně 5 V |
| Specifické časy | |
| Doba odezvy tan při RF = 0,5 x Ran a Ce = 1 μF podle IEC 61557-8 | ≤ 1 s |
|---|---|
| Zpoždění při spuštění t | 0…10 s (0 s)* |
| Zpoždění reakce ton | 0…99 s (0 s)* |
| Zpoždění uvolnění toff | 0…99 s (0 s)* |
| Zobrazení, paměť | |
| Displej | LC, multifunkční, nepodsvětlený |
|---|---|
| Rozsah zobrazení měřené hodnoty izolačního odporu RF | 1 kΩ…2 MΩ |
| Nejistota měření | ± 15 %, nejméně ± 2 kΩ |
| Rozsah zobrazení měřené hodnoty jmenovitého napětí sítě Un | 0…500 V RMS |
| Nejistota měření | ± 5 %, nejméně ± 5 V |
| Rozsah zobrazení měřené hodnoty rozptylové kapacity sítě při RF > 10 kΩ | 0…17 μF |
| Nejistota měření pro RF ≥ 20 kΩ a Ce ≤ 5 μF | ± 5 %, nejméně ± 1 μF |
| Heslo | off/0…999 (0, off)* |
| Paměť poruchy pro alarmové zprávy | on/(off)* |
| Rozhraní | |
| Rozhraní/protokol | RS-485/BMS, Modbus RTU, isoData |
|---|---|
| Přenosová rychlost | 9,6 kbit/s (BMS), nastavitelná (Modbus RTU), 115,2 kbit/s (isoData) |
| Délka kabelu (9,6 kbit/s) | ≤ 1200 m |
| Doporučený kabel: kroucený pár, stínění na jedné straně připojeno k PE | min. J-Y(St)Y 2x0,6 |
| Zakončovací odpor | 120 Ω (0,25 W), interní DIP přepínač |
| Rozsah adres, BMS, Modbus RTU | 3…90 (3)* |
| Spínací prvky | |
| Spínací prvky | 2 x 1 N/O kontakt, společná svorka 11 |
|---|---|
| Pracovní režim | N/C nebo N/O (N/C)* |
| Elektrická odolnost, počet cyklů | 10 000 |
| Spínací parametry podle IEC 60947-5-1: | |
| Kategorie užití | AC-12 AC-14 DC-12 DC-12 DC-12 |
| Jmenovité spínací napětí | 230 V 230 V 24 V 110 V 220 V |
| Jmenovitý spínací proud | 5 A 2 A 1 A 0,2 A 0,1 A |
| Minimální záťež kontaktu | 1 mA při AC/DC ≥ 10 V |
| Připojení | |
| Typ připojení | pružinové svorky, provedení B7 |
|---|---|
| Jmenovitý proud | 10 A |
| Průřez vodičů | AWG 24-14 |
| Délka odizolování vodiče | 10 mm |
| Průžez propojovacích vodičů: | |
| jednoduchý vodič | 0,2…2,5 mm² |
| splétané lanko bez dutinek | 0,75…2,5 mm² |
| splétané lanko s dutinkami s/bez izolace | 0,25…2,5 mm² |
| vícežilové lanko s TWIN dutinkou s izolací | 0,5…1,5 mm² |
| Síla pro otevření svorek | 50 N |
| Průměr otvoru svorky | 2,1 mm |
| Všeobecná data | |
| Pracovní režim | trvalý provoz |
|---|---|
| Montáž | chladící otvory musí být orientovány vertikálně |
| EMC | podle IEC 61326-2-4 |
| Rozsah pracovních teplot | -40…+70 ºC |
| Stupeň krytí podle IEC 60529: | |
| vnitřní komponenty | IP30 |
| svorky | IP20 |
| Materiál pouzdra | polykarbonát |
| Rychlá montáž na DIN lištu | podle IEC 60715 |
| Uchycení pomocí šroubů | 2 x M4 s montážní svorkou |
| Hmotnost | ≤ 150 g |
( )* = Tovární nastavení
