isoHV525 - Hlídač izolačního stavu s vysokou odolností
Hlídač izolačního stavu s vysokou nárazovou, vibrační a teplotní odolností.
Hlídač izolačního stavu pro AC, 3(N)AC, DC a AC/DC kombinované sítě do 1000 V s vysokou nárazovou, vibrační a teplotní odolností. Rozsah teploty od -55°C a stupeň krytí IP65

Nahrazeno produkty

Hlídač izolačního stavu pro IT sítě AC, 3(N)AC a DC 0…1000 V s měřením podpětí a přepětí. Připojení k monitorované síti přes vazebný člen AGH422. Provedení s rozhraním RS485 nebo s galvanicky odděleným analogovým výstupem.

Monitoruje izolační odpor ve výkonových střídavých, stejnosměrných, popřípadě kombinovaných IT sítích s galvanicky připojenými usměrňovači a měniči, zejména v aplikacích na železnici. Pracovní teplota od -40°C.
Popis výrobku
- Monitorování izolačního odporu v izolovaných AC/DC sítích
- Automatické přizpůsobení svodové kapacitě sítě až do 150 μF
- Dvě samostatné hodnoty reakce Alarm 1 a Alarm 2 uživatelsky definovatelné při objednávce
- Alarmová hlášení alarmovými relé (K1, K2)
- Galvanicky oddělený analogový výstup 10 V DC (pouze verze isoHV525-M4-4)
- Pracovní rozsah teploty od -55°C a stupeň krytí IP65
Navíc u verze isoHV525-S4-4
- Měření monitorované sítě (TRMS) s detekcí podpětí a přepětí
- Měření DC napětí v síti vůči zemi L1+/PE a L2-/PE
- Nastavitelný režim relé N/C nebo N/O
- Nastavitelné zpoždění při spuštění, zpoždění reakce a zpoždění uvolnění
- Aktivovatelná paměť poruch
- Galvanicky oddělené rozhraní RS-485 s protokoly BMS (komunikace mezi zařízeními Bender), Modbus RTU a IsoData (průběžný datový výstup)
Rozšířené informace
Přístroj ISOMETER® isoHV525 monitoruje izolační stav v izolovaných sítích o jmenovitých napětích 3(N)AC, AC/DC, DC 0 … 1100 V. Maximální povolená rozptylová kapacita sítě Ce je 150 µF. DC komponenty v AC sítích neovlivňují funkci přístroje, pokud je zátěžový DC proud alespoň 100 mA. Přístroj lze napájet z externího zdroje, což umožňuje správnou funkci i v odpojených sítích. Přístroj je zalitý v pouzdře, což zvyšuje odolnost proti nárazům, vibracím a teplotám.
Aplikace
- AC a DC hlavní obvody do 1100 V
- Sítě s řízenými zdroji
- Sítě s vysokými požadavky na teplotní, nárazovou a vibrační odolnost
Funkce

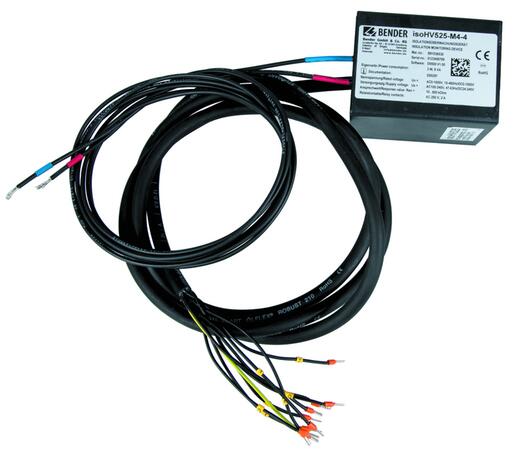

isoHV525-M4-4 - s analogovým výstupem
Přístroj měří izolační odpor mezi monitorovanou sítí (L1/+, L2/-) a zemním vodičem (PE) a na výstupech generuje napětí 0…10 V v závislosti na měřené hodnotě. Pokud je hodnota odporu pod nastavenými hodnotami reakce, bude tento stav indikován výstupními relé K1 a K2. Pokud hodnota odporu následně překročí hodnotu pro uvolnění (hodnota reakce plus hystereze), vrátí se alarmová relé do výchozího stavu. Správnou funkci přístroje lze ověřit externím tlačítkem Test/Reset.

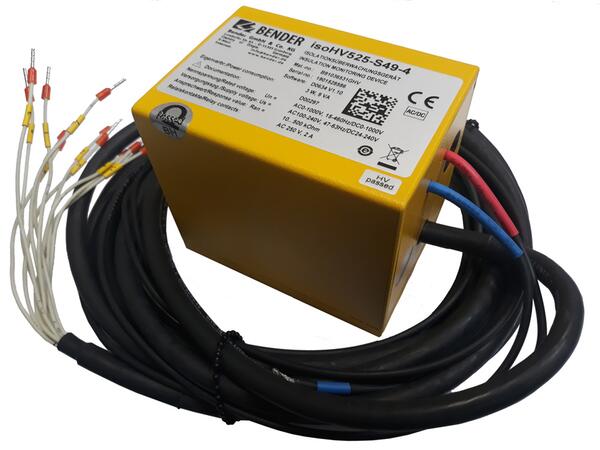

isoHV525-S4-4 - se sériovým rozhraním

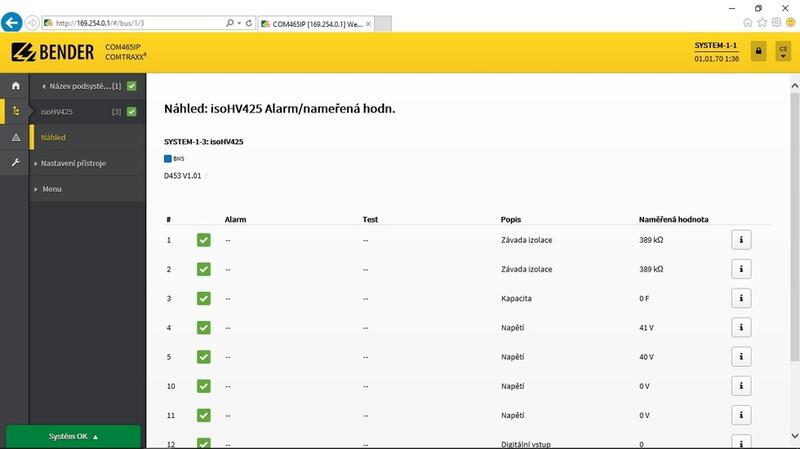

Přístroj měří izolační odpor a svodovou kapacitu Ce mezi monitorovanou sítí (L1/+, L2/-) a zemním vodičem (PE). Navíc měří RMS hodnotu napětí mezi L1/+ a L2/- a mezi L1/+ a zemí (UL1e) a L2/- a zemí (UL2e). Od minimální hodnoty DC napětí vyhodnocuje nesouměrnost poruchy "R %”", která ukazuje rozložení izolačního odporu mezi vodiči L1/+ a L2/-. Rozsah hodnot je ±100 %. Pokud je hodnota odporu pod nastavenými hodnotami reakce, bude tento stav indikován výstupními relé K1 a K2. Pokud hodnota odporu následně překročí hodnotu pro uvolnění (hodnota reakce plus hystereze), vrátí se alarmová relé do výchozího stavu. Pokud je aktivní paměť poruch, relé zůstanou v alarmovém stavu dokud nedojde ke stisknutí tlačítka Reset nebo k odpojení sítě. Správnou funkci přístroje lze ověřit externím tlačítkem Test/Reset. Parametry přístroje jsou nastaveny výrobcem. Další nastavení lze provádět po sběrnici BMS, například pomocí převodníku COM465IP, nebo Modbus RTU.
Normy
ISOMETER® isoHV525 odpovídá požadavkům:
- DIN EN 61557-8 (VDE 0413-8): 2015-12/Ber1:2016-12
- ČSN EN 61557-8
- DIN EN 50155:2014-12
- ČSN EN 50155
- IEC 61557-8:2014/COR:2016
- EN 45545-2:2013 + A1:2015
Rozměry pouzdra isoHV525

Technické údaje
Parametry
| Aplikace | automobily a elektromobily průmysl železnice |
|---|---|
| Rozsah pracovních teplot | -55 °C … 70 °C |
| Řídicí obvody | |
| Pomocné obvody | |
| Hlavní obvody | |
| Monitorovaná síť 3(N)AC | |
| Monitorovaná síť AC | |
| Monitorovaná síť AC/DC | |
| Monitorovaná síť DC |
| Izolace podle IEC 60664-1/IEC 60664-3 | |
| Definice: | |
|---|---|
| Měřicí obvod (IC1) | L1/+, L2/- |
| Napájecí obvod (IC2) | A1, A2 |
| Výstupní obvod (IC3) | 11, 14, 24 |
| Řídící obvod (IC4) | E, KE, T/R, M+(A), M-(B) |
| Jmenovité izolační napětí | 1000 V |
| Kategorie přepětí | III |
| Jmenovité impulzní výdržné napětí: | |
| IC1/(IC2-4) | 8 kV |
| IC2/(IC3-4) | 4 kV |
| IC3/(IC4) | 4 kV |
| Jmenovité napětí izolace: | |
| IC1/(IC2-4) | 1000 V |
| IC2/(IC3-4) | 250 V |
| IC3/IC4 | 250 V |
| Stupeň znečištění | 3 |
| Ochranné oddělení (zesílená izolace) mezi: | |
| IC1/(IC2-4) | Kategorie přepětí III, 1000 V |
| IC2/(IC3-4) | Kategorie přepětí III, 300 V |
| IC3/IC4 | Kategorie přepětí III, 300 V |
| test dielektrika podle IEC 61010-1: | |
| IC2/(IC3-4) | AC 2,2 kV |
| IC3/IC4 | AC 2,2 kV |
| Napájecí napětí | |
| Napájecí napětí Us | AC 70...276 V/DC 16,8...276 V ** |
|---|---|
| Kmitočtový rozsah Us | 47...63 Hz |
| Vlastní spotřeba | ≤ 3 W, ≤ 9 W |
| Parametry monitorované sítě | |
| Jmenovité napětí sítě UN | AC 0...1100 V/DC 0...1100 V ** |
|---|---|
| Kmitočtový rozsah UN | DC, 15...460 Hz |
| Měřicí obvod | |
| Přípustná hodnota rozptylové kapacity Ce | ≤ 150 μF |
|---|---|
| Přípustné externí DC napětí Ufg |
≤ 1600 V |
| Vnitřní odpor | 390 kΩ |
| Hodnoty reakce | |
| isoHV525-S4-4 | |
|---|---|
| Hodnota reakce Ran1 | 11...500 kΩ (50kΩ)* |
| Hodnota reakce Ran2 | 10...490 kΩ (25kΩ)* |
| Relativní nejistota Ran | ±15%, min. ±3 kΩ |
| Hystereze Ran | 25%, min. 1 kΩ |
| Detekce podpětí | 30...1,09 kV (off)* |
| Detekce přepětí | 30...1,10 kV (off)* |
| Relativní nejistota U | ±5%, min. ±5 V |
| Relativní nejistota v závislosti na kmitočtu ≥ 200 Hz | -0,075 %/Hz |
| Hystereze U | 5 %, min. 1 kΩ |
| isoHV525-M4-4 | |
| Hodnota reakce Ran1 | (u individuálních variant viz štítek přístroje) 50kΩ* |
| Hodnota reakce Ran2 | (u individuálních variant viz štítek přístroje) 25kΩ* |
| Relativní nejistota Ran | ±15%, min. ±3 kΩ |
| Hystereze Ran | 25%, min. 1 kΩ |
| Specifické časy (pouze isoHV525-S-4) | |
| Doba odezvy tan pro RF = 0,5 x Ran a Ce = 1 μF podle IEC 61557-8 | ≤ 20 s |
|---|---|
| Zpoždění při spuštění t | 0...10 s (0 s)* |
| Zpoždění reakce ton | 0...99 s (0 s)* |
| Zpoždění uvolnění toff | 0...99 s (0 s)* |
| Měřené hodnoty, paměť | |
| isoHV525-S4-4 | |
|---|---|
| Rozsah měření hodnoty izolace (RF) | 1 kΩ...4 MΩ |
| Pracovní nejistota | ±15%, min. ±3 kΩ |
| Rozsah hodnot měření jmenovitého napětí sítě (Un) | 30...1,15 kV RMS |
| Pracovní nejistota | ±5%, min. ±3 V |
| Rozsah hodnot měření rozptylové kapacity sítě pro RF > 20 kΩ | 0...200 μF |
| Pracovní nejistota | ±15%, min. ±2 μF |
| Heslo | off/0...999 (0, off)* |
| Paměť poruch | on/(off)* |
| isoHV525-M4-4 | |
| Rozsah měření hodnoty izolace (RF) | 1 kΩ...4 MΩ |
| Pracovní nejistota | ±15%, min. ±3 kΩ |
| Komunikační rozhraní (pouze isoHV525-S4-4) | |
| Rozhraní/protokol | RS-485/BMS, Modbus RTU, isoData |
|---|---|
| Přenosová rychlost | BMS (9,6 kbit/s), Modbus RTU (nastavitelná), isoData (115,2 kbit/s) |
| Délka kabelu (9,6 kbit/s) | ≤ 1200 m |
| Kabel: kroucený pár, jedna strana stínění připojena k PE | min. J-Y(st)Y 2x0,6 |
| Zakončovací odpor | 120 Ω (0,25 W), externí, součástí dodávky |
| Adresa zařízení, BMS sběrnice, Modbus RTU | 3...90 (3)* |
| Analogový výstup (pouze isoHV525-M4-4) | |
| Pracovní režim | střed stupnice 120 kΩ |
|---|---|
| Funkce | hodnota izolace |
| Napětí | 0...10 V (≥ 20 kΩ) |
| Tolerance | ±10 %, +2 % hodnoty plného měřítka |
| Spínací prvky | |
| Počet spínacích prvků | 2 x 1 N/O, společná svorka 11 |
|---|---|
| Pracovní režim | N/C režim/N/O režim (N/O režim)* |
| Doba elektrické životnosti, počet cyklů | 10 000 |
| Spínací parametry podle IEC 60947-5-1 | |
| Kategorie užití | AC-12 AC-14 DC-12 DC-12 DC-12 |
|---|---|
| Jmenovité spínací napětí | 230 V 230 V 24 V 110 V 220 V |
| Jmenovitý spínací proud | 5 A 2 A 1 A 0,2 A 0,1 A |
| Minimální zátěž kontaktu | 1 mA při AC/DC ≥ 10 V |
| Mechanické vlastnosti, klimatické podmínky, EMC | |
| EMC | IEC 61326-2-4, EN 50121-3-2 |
|---|---|
| Teplota okolí při provozu (UN < 700) | -55...+70 °C |
| Teplota okolí při provozu (UN > 700) | -55...+55 °C |
| Teplota okolí při přepravě | -55...+85 °C |
| Teplota okolí při dlouhodobém skladování | -55...+70 °C |
| Klimatická třída podle IEC 60721: | |
| Statické použití (IEC 60721-3-3) | 3K8 |
| Přeprava (IEC 60721-3-2) | 2K4 |
| Dlouhodobé skladování (IEC 60721-3-1) | 1K6 |
| Klasifikace mechanické odolnosti podle IEC 60721: | |
| Statické použití (IEC 60721-3-3) | 3M7 |
| Přeprava (IEC 60721-3-2) | 2M4 |
| Dlouhodobé skladování (IEC 60721-3-1) | 1M12 |
| Typ připojení | |
| isoHV525-M4-4 | kabel 0,8 m |
|---|---|
| isoHV525-S4-4 | kabel 3 m |
| Minimální poloměr kabelu | > 40 mm |
| Všeobecná data | |
| Pracovní režim | trvalý provoz |
|---|---|
| Stupeň krytí vnitřních komponent (DIN EN 60529) | IP65 |
| Materiál pouzdra | ABS UL94-V0 (plnící hmota Wevo PUR403FL) |
| Uchycení pomocí šroubů | 4 x M4 (hloubka šroubu max. 7 mm) |
| Síla pro utažení šroubů | max. 3 Nm |
| Hmotnost | ≤ 1100 g |
()* tovární nastavení
** absolutní hodnoty
