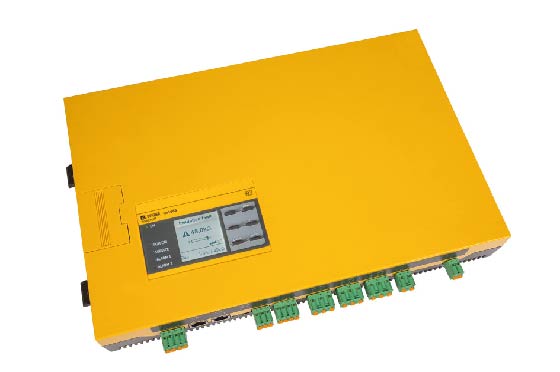

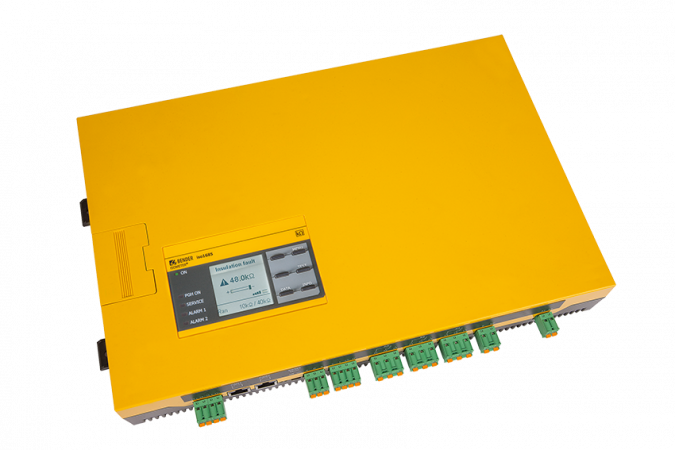

isoPV1685RTU/isoPV1685DP - Hlídač izolačního stavu
Hlídač izolačního stavu pro IT sítě fotovoltaických systémů do 1000 V AC a 1500 V DC
Hlídače izolačního stavu IT sítí fotovoltaických systémů do 1000 V AC a 1500 V DC. Měření poruch izolace již od hodnoty 200 Ω. Rozhraní RS-485 s protokolem Modbus RTU. Verze isoPV1685DP s vestavěným zdrojem lokalizačního proudu pro systémy EDS a s grafickým displejem.
Dostupnost: Skladem v GHV
Vybrat variantu (2)
Dotaz na produktPorovnat
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.
Varianty k produktu isoPV1685RTU/isoPV1685DP - Hlídač izolačního stavu (2)
Filtrace
Skladem
Aplikace
Hlídač izolačního stavu
isoPV1685RTU-425Un DC 0...1500V, AC 0...1000V
Us DC 18...30V
R 200...1MOhm / 200...1MOhm
Sběrnice CAN, BMS, Modbus RTU
Us DC 18...30V
R 200...1MOhm / 200...1MOhm
Sběrnice CAN, BMS, Modbus RTU
Hlídač izolačního stavu
isoPV1685DP-425Un DC 0...1500V, AC 0...1000V
Us DC 18...30V
R 200...200 kOhm / 200...200 kOhm
CeMAX...4000 mikroF
Sběrnice RS-485/ Modbus RTU, BMS
Generátor proudových pulzů pro lokalizaci poruch
Us DC 18...30V
R 200...200 kOhm / 200...200 kOhm
CeMAX...4000 mikroF
Sběrnice RS-485/ Modbus RTU, BMS
Generátor proudových pulzů pro lokalizaci poruch
Popis výrobku
- Monitorování izolačního odporu v rozsáhlých fotovoltaických instalacích do 1000 V AC a 1500 V DC
- Měření poruch izolace s nízkou hodnotou izolačního odporu
- Samostatně nastavitelné hodnoty reakce Ran1 (Alarm 1, výstraha) a Ran2 (Alarm 2, hlavní alarm) v rozsahu 200 Ω…1 MΩ (isoPV1685RTU), resp. 200 Ω…200 kΩ (isoPV1685DP)
- Pro hodnoty reakce platí, že Ran1 ≥ Ran2
- Automatické přizpůsobení rozptylové kapacitě sítě do 2000 μF u isoPV1685RTU a až do 4000 μF u isoPV1685DP, volitelný rozsah rozptylové kapacity
- Trvalá kontrola připojení k monitorované síti a k PE
- Monitorování připojení s opačnou polaritou L+, L- (režim regenerace PID)
- Automatický interní test přístroje s varovnou zprávou v případě závady
- Dvě samostatně nastavitelná alarmová relé pro výstrahu a hlavní alarm, relé pro signalizaci poruchy přístroje
- Rozhraní RS-485: protokoly BMS nebo Modbus RTU (volba protokolu pomocí DIP přepínače)
Varianta isoPV1685RTU:
- Digitální vstup pro vypnutí měření
- Rozhraní CAN pro vyčítání měřených hodnot, alarmů a stavových hlášení
- Slot pro paměťovou kartu pro záznam měřených hodnot a alarmů
Varianta isoPV1685DP:
- Vestavěný zdroj lokalizačního proudu
- Grafický LC displej s vysokým rozlišením
- Funkce IsoGraph pro časově závislé znázornění izolačního odporu po dobu až jednoho roku
- Historie paměti s hodinami reálného času pro uložení 1023 alarmových hlášení s datem a časem
- Paměť poruchy
- Možnost deaktivace přístroje (zastavení měření včetně odpojení přístroje od monitorované sítě)
- Nastavování parametrů systému EDS
Rozšířené informace
Přístroj je určen pro monitorování izolace velkých fotovoltaických sítí do 1000 V AC a 1500 V DC navržených jako IT sítě. Speciálně vyvinutá měřicí metoda je vhodná jak pro sledování izolačních odporů při pomalých změnách napětí (MPP-Tracking), tak pro sítě s rozsáhlými solárními panely, kde vlivem metod potlačení rušení vznikají extrémně vysoké rozptylové kapacity proti zemi. K přizpůsobení vysokým rozptylovým kapacitám dochází automaticky.
Funkce
Monitorování izolace probíhá vysíláním měřicích pulzů superponovaných na fotovoltaickou síť do země přes integrovanou vazbu.
Pokud izolační odpor mezi IT sítí a zemí klesne pod přednastavenou hodnotu odezvy výstrahy Ran1, rozsvítí se pouze LED "Alarm 1" a alarmové relé K1 přepne. Když hodnota klesne i pod hodnotu odezvy Ran2, rozsvítí se i LED "Alarm 2" a alarmové relé K2 přepne.
Normy
Přístroj isoPV1685RTU odpovídá požadavkům:
- DIN EN 61557-8 (VDE 0413-8)
- IEC 61557-8
- IEC 61557-9
- IEC 61326-2-4
- IEC 30730-1
- DIN EN 60664-1 (VDE 0110-1)
- ČSN EN 61557-8
- STN EN 61557-8
- UL1998 (software)
Technické údaje
Parametry
| Aplikace | obnovitelné zdroje průmysl |
|---|---|
| Rozsah pracovních teplot | -40 °C … 70 °C |
| Řídicí obvody |  Ne |
| Pomocné obvody | Ne |
| Hlavní obvody |  Ano |
| Monitorovaná síť 3(N)AC | Ano |
| Monitorovaná síť AC | Ano |
| Monitorovaná síť AC/DC | Ano |
| Monitorovaná síť DC | Ano |
| Jmenovité napětí Un AC | 0 V … 1 kV |
| Jmenovité napětí Un DC | 0 V … 1,5 kV |
| Jmenovité napětí Un 3(N)AC | 0 V … 1 kV |
| Tolerance napětí Un | AC +10% DC +5% |
| Rozptylová kapacita sítě Ce µF | 0 F … 2 mF |
| Hodnota reakce Ran kΩ | 200 Ω … 200 kΩ |
| Propojené sítě | NE |
| Generátor pulzů pro vyhledávání poruchy izolace | Ano |
| Montáž na DIN lištu | Ne |
| Montáž pomocí šroubů | Ano |
| Montáž do panelu/na zeď | NE |
| Webový server | Ne |
| Modbus TCP | Ne |
| Modbus RTU | Ano |
| BCOM | Ne |
| BS | Ne |
| BMS | Ano |
| isoData | Ne |
| CAN | Ano |
| Izolace | |
| Jmenovité izolační napětí (IEC 60664-1) |
1500 V |
|---|---|
| Jmenovité pulzní výdržné napětí (IEC 60664-1) |
8 kV |
| Kategorie přepětí | III |
| Stupeň znečištění isoPV1685RTU | 2 |
| Stupeň znečištění isoPV1685DP | 3 |
| Napěťové rozsahy | |
| Jmenovité napětí sítě Un | AC 0...1000V / DC 0...1500 V |
|---|---|
| Tolerance Un | AC + 10 % / DC + 5 % |
| Napájecí napětí Us (viz štítek na zařízení) | DC 18…30 V |
| Vlastní spotřeba | ≤ 9 W |
| Měřicí obvod pro monitorování izolace | |
| Měřicí napětí Um (špičková hodnota) |
± 50 V |
|---|---|
| Měřicí proud Im (při RF = 0 Ω) | ≤ 1,5 mA |
| Vnitřní DC odpor Ri | ≥ 70 kΩ |
| Impedance Zi při 50 Hz | ≥ 70 kΩ |
| Přípustné cizí DC napětí Ufg | ≤ DC 1500 V |
| Přípustná hodnota rozptylové kapacity Ce isoPV1685RTU |
≤ 2000 μF (500 μF)* |
| Přípustná hodnota rozptylové kapacity Ce isoPV1685DP | ≤ 4000 μF |
| Hodnoty reakce pro monitorování izolace isoPV1685RTU | |
| Hodnota reakce Ran1 (Alarm 1) | 200 Ω...1 MΩ (10 kΩ)* |
|---|---|
| Hodnota reakce Ran2 (Alarm 2) | 200 Ω...1 MΩ (1 kΩ)* |
| Horní limit měřicího rozsahu při Cemax = 2000 μF | 50 kΩ |
| Relativní nejistota pro (10 kΩ…1 MΩ) (podle IEC 61557-8) | ± 15 % |
| Relativní nejistota pro (0,2 kΩ…< 10 kΩ) | ± 200 Ω ± 15 % |
| Doba odezvy tan | viz. graf v návodu k obsluze |
| Hystereze | 25 %, +1 kΩ |
| Hodnoty reakce pro monitorování izolace isoPV1685DP | |
| Hodnota reakce Ran1 (Alarm 1) a Ran2 (Alarm 2) | 200 Ω...200 kΩ (v závilosti na profilu) |
|---|---|
| Podmínka pro hodnoty reakce | Ran1 ≥ Ran2 |
| Horní limit měřicího rozsahu pro měřicí profil "PV up to 500 μF", Cemax = 500 μF | 200 kΩ |
| Horní limit měřicího rozsahu pro měřicí profil "PV up to 4000 μF", Cemax = 4000 μF | 50 kΩ |
| Relativní nejistota pro (10 kΩ…1 MΩ) (podle IEC 61557-8) | ± 15 % |
| Relativní nejistota pro (0,2 kΩ…< 10 kΩ) | ± 200 Ω ± 15 % |
| Hystereze | 25 % |
| Zobrazení | |
| LED pro alarmy a stavová hlášení | 2 x zelená, 4 x žlutá |
|---|---|
| Displej (pouze isoPV1685DP) | grafický, 127 x 127 pixelů, 40 x 40 mm |
| Rozsah zobrazení měřených hodnot RF (pouze isoPV1685DP) | 200 Ω...200 kΩ |
| Vstupy | |
| Digitální vstupy DigIn1/DigIn2 | |
|---|---|
| Vysoká úroveň | 10...30 V |
| Nízká úroveň | 0...0,5 V |
| Sériová rozhraní | |
| BMS/Modbus | |
|---|---|
| Rozhraní/protokol | RS-485/BMS, Modbus RTU |
| Připojení | svorky A/B |
| Délka propojovacího kabelu | ≤ 1200 m |
| Stíněný kabel | 2 vodiče, ≥ 0,8 mm², např. J-Y(St)Y2x0,8, stínění na jednom konci připojeno k PE |
| Stínění | svorka S |
| Zakončovací odpor RS-485, interní DIP přepínač |
120 Ω (0,5 W) |
| Rozsah adres zařízení, protokol BMS | isoPV16685RTU: 2...17 (2)*, isoPV1685DP: 2...90 (2)* |
| Rozsah adres zařízení, protokol Modbus RTU | isoPV16685RTU: 2...33, isoPV1685DP: 1...247 |
| CAN (pouze isoPV1685RTU) | |
| Protokol | podle specifikace SMA/Bender V2.5 |
| Formát | CAN 2.0A 11 bitový identifikátor |
| Přenosová rychlost | 500 kBit/s |
| Připojení pomocí 2 x RJ45 podle CiA-303-1 připojeno paralelně | Pin 1: CAN-H Pin 2: CAN-L Pin 3, 7: CAN-GND |
| CAN identifikátor | trvale nastavený podle specifikace výše |
| Délka kabelu | ≤ 130 m |
| Stíněný kabel | CAT 5, stíněný, s konektorem RJ45 |
| Zakončovací odpor, přepínatelný (zakončuje CAN) | 120 Ω (0,5 W) |
| Potenciál zásuvky | funkční zemní potenciál |
| Spínací prvky | |
| Spínací prvky | 3 přepínací kontakty: K1 (Alarm 1 - výstraha), K2 (Alarm 2 - hlavní alarm), K3 (chyba přístroje) |
|---|---|
| Pracovní režim K1, K2 | N/C režim*, N/O režim |
| Pracovní režim K3 | N/C režim, nelze měnit |
| Spínací parametry podle IEC 60947-5-1 | |
| Kategorie užití | AC-13 AC-14 DC-12 DC-12 DC-12 |
|---|---|
| Jmenovité spínací napětí | 230 V 230 V 24 V 110 V 220 V |
| Jmenovitý spínací proud | 5 A 3 A 1 A 0,2 A 0,1 A |
| Minimální zátěž kontaktu | 1 mA při AC/DC ≥ 10 V |
| Pracovní prostředí, EMC | |
| EMC | Podle IEC 61326-2-4 Ed. 1.0 |
|---|---|
| Teplota okolí: | |
| - při provozu | -40…+70 °C |
| - při přepravě | -40…+80 °C |
| - při dlouhodobém skladování | -25…+80 °C |
| Klimatická třída podle IEC 60721 | |
| Bez slunečního záření, deště, vody, námrazy. Dočasná kondenzace vlhkosti je možná. | |
| Statické použití (IEC 60721-3-3) | 3K23 (3K22 pro isoPV1685DP) |
| Přeprava (IEC 60721-3-2) | 2K11 |
| Dlouhodobé skladování (IEC 60721-3-1) |
1K22 |
| Klasifikace mechanické odolnosti podle IEC 60721: | |
| Statické použití (IEC 60721-3-3) | 3M11 |
| Přeprava (IEC 60721-3-2) | 2M4 |
| Dlouhodobé skladování (IEC 60721-3-1) |
1M12 |
| Relativní vlhkost | 10...100 % |
| Atmosférický tlak | 700...1060 hPa (maximální výška 3000 m n.m., do 4000 m n.m. pro isoPV1685RTU) |
| Parametry připojení (kromě připojení k monitorované síti) | |
| Typ připojení | zásuvné pružinové svorkovnice (B7) |
|---|---|
| Jednoduchý vodič / splétané lanko | 0,2…2,5 mm² / 0,2…2,5 mm² |
| Splétané lanko s dutinkou s/bez izolace | 0,25…2,5 mm |
| Průřez vodiče (AWG) | 24...12 |
| Parametry připojení k monitorované síti | |
| Typ připojení | zásuvné pružinové svorkovnice (B7) |
|---|---|
| Jednoduchý vodič / splétané lanko | 0,2...10 mm2 / 0,2...6 mm2 |
| Splétané lanko s dutinkou s/bez izolace | 0,25...6 mm2 / 0,25...4 mm2 |
| Průřez vodiče (AWG) | 24...8 |
| Délka odizolování vodiče | 15 mm |
| Síla pro otevření svorky | 90...120 N |
| Všeobecná data | |
| Pracovní režim | trvalý provoz |
|---|---|
| Montáž | vertikálně, svorky pro připojení k monitorované síti nahoře |
| PCB uchycení | šroub s půlkulatou hlavou DIN7985TX (4 x M5) |
| Utahovací moment | 4,5 Nm |
| Stupeň krytí, vnitřní komponenty | IP30 |
| Stupeň krytí, svorky | IP30 |
| Materiál pouzdra | polykarbonát |
| Třída hořlavosti | V-0 |
| Hmotnost | ≤ 1300 g (isoPV1685RTU), ≤ 1600 g (isoPV1685DP) |
()* Tovární nastavení
