Kompletní sestavy

Centrální napájecí jednotky do 4000A kombinují výhody vysoké odolnosti proti zkratu, montáže bez nutnosti vrtání, technologie připojovacích svorek a čistého konstrukčního řešení. Bezpojistková konstrukce tohoto napájecího systému však klade vysoké nároky na odolnost vůči zkratu.

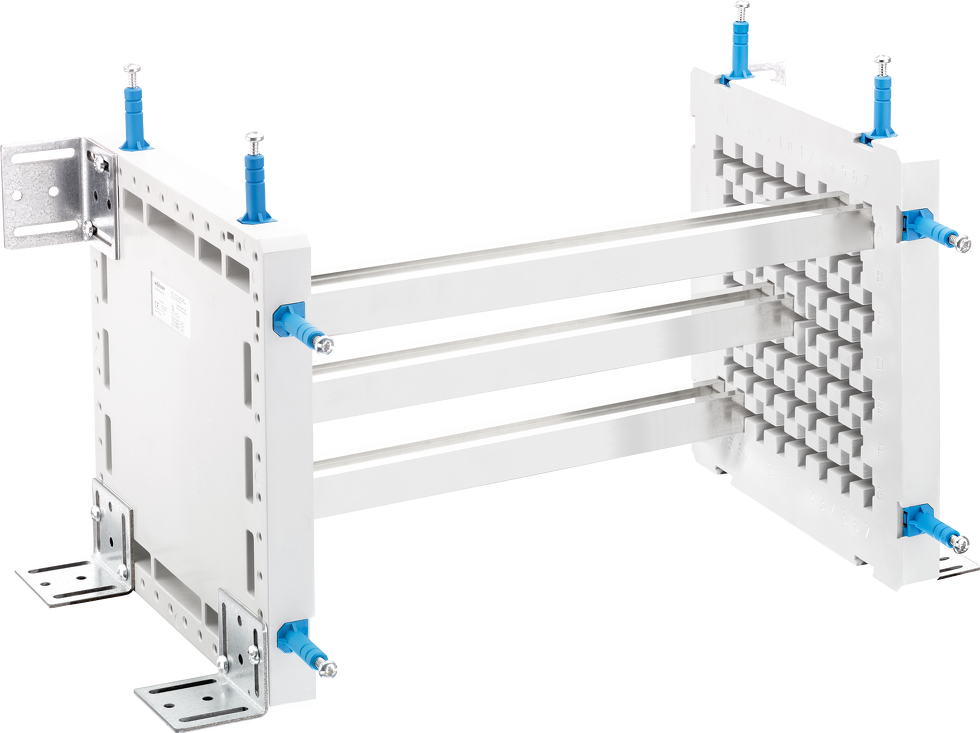

Sestava držáků, měděných profilů a montážního příslušenství pro sloučení několika přívodních vodičů do jednoho hlavního přívodu.
Dostupnost: Na dotaz
Vybrat variantu (6)
ChatDotaz na produkt
PorovnáníPorovnat
Radek Odložilík
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.

Varianty k produktu Kompletní sestavy (6)

35015
Centrální jednotka
CNJ, 1250A, 600mm
Jmenovitý proud (IEC/UL): 1250A/1200A; jmenovité napětí (IEC/UL): 690V AC/480V AC; jmenovitý špičkový proud Ipk: 93kA;
CNJ zahrnuje: 2 držáky přípojnic, 3 přípojnice, upevňovací konzole, upevňovací šrouby a držáky pro kryty.
OBJ: 35007.000
EAN: 4021267350079
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
35015
Centrální jednotka
CNJ, 1250A, 800mm
Jmenovitý proud (IEC/UL): 1250A/1200A; jmenovité napětí (IEC/UL): 690V AC/480V AC; jmenovitý špičkový proud Ipk: 84kA;
CNJ zahrnuje: 2 držáky přípojnic, 3 přípojnice, upevňovací konzole, upevňovací šrouby a držáky pro kryty.
OBJ: 35006.000
EAN: 4021267350062
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
35015
Centrální jednotka
CNJ, 2000A, 600mm
Jmenovitý proud (IEC/UL): 2000A/1400A; jmenovité napětí (IEC/UL): 690V AC/600V AC; jmenovitý špičkový proud Ipk: 117kA;
CNJ zahrnuje: 2 držáky přípojnic, 3 přípojnice, upevňovací konzole, upevňovací šrouby a držáky pro kryty.
OBJ: 35005.000
EAN: 4021267350055
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
35015
Centrální jednotka
CNJ, 2000A, 800mm
Jmenovitý proud (IEC/UL): 2000A/1400A; jmenovité napětí (IEC/UL): 690V AC/600V AC; jmenovitý špičkový proud Ipk: 105kA;
CNJ zahrnuje: 2 držáky přípojnic, 3 přípojnice, upevňovací konzole, upevňovací šrouby a držáky pro kryty.
OBJ: 35004.000
EAN: 4021267350048
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
35015
Centrální jednotka
CNJ, 3200A, 600mm
Jmenovitý proud (IEC/UL): 3200A/1800A; jmenovité napětí (IEC/UL): 690V AC/600V AC; jmenovitý špičkový proud Ipk: 93kA;
CNJ zahrnuje: 2 držáky přípojnic, 3 přípojnice, upevňovací konzole, upevňovací šrouby a držáky pro kryty.
OBJ: 35015.000
EAN: 4021267350154
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
35015
Centrální jednotka
CNJ, 3200A, 800mm
Jmenovitý proud (IEC/UL): 3200A/1800A; jmenovité napětí (IEC/UL): 690V AC/600V AC; jmenovitý špičkový proud Ipk: 84kA;
CNJ zahrnuje: 2 držáky přípojnic, 3 přípojnice, upevňovací konzole, upevňovací šrouby a držáky pro kryty.
OBJ: 35016.000
EAN: 4021267350161
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

Popis výrobku

Kompletní sestavy

Kompletní sestava obsahuje:

  • Čtvercové držáky - 2 ks
  • Profilové přípojnice v délce 0,45 m nebo 0,65 m - 3 ks
  • Železný profil pro fixaci držáku - 6 ks
  • Podpora pro montáž krytu* - 8 ks

* kryt není součástí sady

Rozšířené informace

Systémy hlavního přívodu

Objednací čísloPro šířku skříně [mm]Jmenovitý proud [A]Profil sběrny
35007.000 600 1250   H (500 mm2)
35006.000 800 1250   H (500 mm2)
35005.000 600 2000   H (720 mm2)
35004.000 800 2000   H (720 mm2)
35015.000 600 3200 HH (1140 mm2)
35016.000 800 3200 HH (1140 mm2)

Sestava obsahuje:

2 držáky měděných / pocínovaných profilů, 3 měděné / pocínované profily, 6 upevňovacích prvků, 8 držáků krytu.
