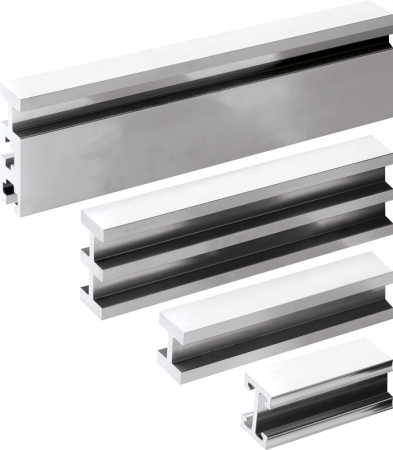

Profilové přípojnice

Centrální napájecí jednotky do 4000A kombinují výhody vysoké odolnosti proti zkratu, montáže bez nutnosti vrtání, technologie připojovacích svorek a čistého konstrukčního řešení. Bezpojistková konstrukce tohoto napájecího systému však klade vysoké nároky na odolnost vůči zkratu. Měděné / pocínované profily s velkým průřezem určené pro přenos proudu do 4000 A.

Dostupnost: Na dotaz
ChatDotaz na produkt
PorovnáníPorovnat
Radek Odložilík
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA a přípojnicových systémů WÖHNER.

Další varianty k Profilové přípojnice

01609
E-Cu pocínovaná

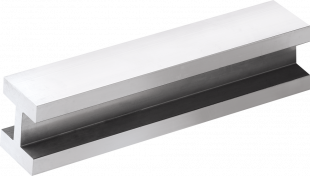

Přípojnice H500, 2,4m
Rozměr: H-profil; délka: 2,4m; jm.proud: 1250A; pocínovaná;
Zjistit více
OBJ: 01609.000
EAN: 4021267016098
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
01224
E-Cu pocínovaná
Přípojnice H500, 3,6m
Rozměr: H-profil; délka: 3,6 m; jm.proud: 1250A; pocínovaná;
Zjistit více
OBJ: 01224.000
EAN: 4021267012243
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
01608
E-Cu pocínovaná

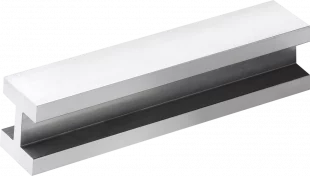

Přípojnice H720, 2,4m
Rozměr: H-profil; délka: 2,4m; jm.proud: 1600A; pocínovaná;
Zjistit více
OBJ: 01608.000
EAN: 4021267016081
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
01229
E-Cu holá
Přípojnice H720, 3,6m, měď
Rozměr: H-profil; délka: 3,6m; jm.proud: 1600A;
Zjistit více
OBJ: 01229.000
EAN: 4021267012298
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
01190
E-Cu pocínovaná
Přípojnice H720, 3,6m
Rozměr: H-profil; délka: 3,6m; jm.proud: 1600A; pocínovaná;
Zjistit více
OBJ: 01190.000
EAN: 4021267011901
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
01187
E-Cu pocínovaná

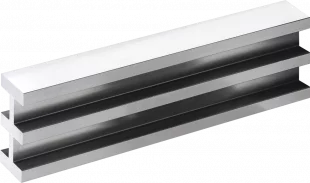

Přípojnice HH1140, 2,4m
Rozměr: HH-profil; délka: 2,4m; jm.proud: 1800A; pocínovaná;
Zjistit více
OBJ: 01187.000
EAN: 4021267011871
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
01227
E-Cu pocínovaná
Přípojnice HH1140, 3,6m
Rozměr: HH-profil; délka: 3,6m; jm.proud: 1800A; pocínovaná;
Zjistit více
OBJ: 01227.000
EAN: 4021267012274
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
01610
E-Cu pocínovaná
Přípojnice TCC, 2,4m
Rozměr: TCC-profil; délka: 2,4m; průřez: 1600mm2; pocínovaná;
Zjistit více
OBJ: 01610.000
EAN: 4021267016104
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

Volitelné příslušenství k Profilové přípojnice

01245
30Compact 3P, 60Classic, 100Energy, 185Power, CNJ

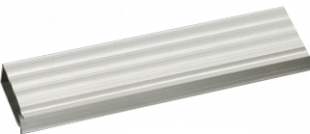

Kryt přípojnice, 12-30x10, 1m
Délka: 1 metr; termoplast s vysokou trvanlivostí tvaru během ohřevu; teplotní stabilita maximálně 100°C; samozhášivá v souladu s UL94;
Pro přípojnice: 12 - 30 x 10 mm;
Zjistit více
OBJ: 01245.000
EAN: 4021267012458
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
Na dotaz
Poptejte cenu
Porovnání
01245
60Classic, 185Power

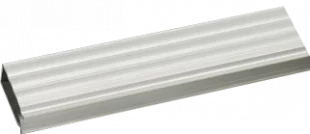

Kryt přípojnice, H a HH, 1m
Délka: 1 metr; termoplast s vysokou trvanlivostí tvaru během ohřevu; teplotní stabilita maximálně 100°C; samozhášivá v souladu s UL94;
Pro přípojnice: H a HH;
Zjistit více
OBJ: 01252.000
EAN: 4021267012526
Záruka: 24 m.
Není skladem
na cestě 3 ks
Na dotaz
Poptejte cenu
Porovnání

Popis výrobku

Měděné / pocínované přípojnice

Přípojnice podstatně zjednodušují přípravu a vlastní realizaci vodivých spojů. Současně pocínování chrání přípojnici před vlivem korozních látek.
Testování osazených přípojnic probíhá při teplotě okolí 35°C. Při této teplotě byla zjištěna jejich dovolená proudová zatížitelnost.

Typy profilový přípojnic pro velké proudy:

  • H-profil s průřezem 500mm2 do 1250 A
  • H-profill s průřezem 720mm2 do 1600 A
  • HH-profil s průřezem 1140mm2 do 2500 A
  • TCC-profil s průřezem 1600mm2 do 4000 A

POZOR: Možnost nařezání přípojnice na dohodnuté rozměry pro ušetření nákladů na přepravu!

  • Rádius R 0,3 - 0,7
  • Dovolená tolerance:
                    Šířka: +0,1 / -0,5
                    Tloušťka: +0,1 / -0,1
                    Rozteč středu: +1,0 / -1,0
                    Odchylka v kontakt. úrovni: 0,4

  • Povrchová úprava: pocínování
  • Odolné proti korozi i v agresivním prostředí

Rozšířené informace

Měděné / pocínované přípojnice do 3200 A

Objednací číslo Průřez [mm2] Délka [m] Typ profilu Povrchová úprava
01225.000   500 0,453   H Pocínování
01226.000   500 0,650   H Pocínování
01838.000   720 0,453   H Pocínování
01831.000   720 0,653   H Pocínování
01188.000 1140 0,453 HH Pocínování
01189.000 1140 0,653 HH Pocínování

Měděné / pocínované přípojnice do 4000 A

Objednací číslo Průřez [mm2] Délka [m] Typ profilu Povrchová úprava

01610.000 1600 2,4 TCC Pocínování
