LSD470 - Třífázový adaptér

Tento produkt již není v naší nabídce!
Máme pro vás připraveny nahrazující produkty.

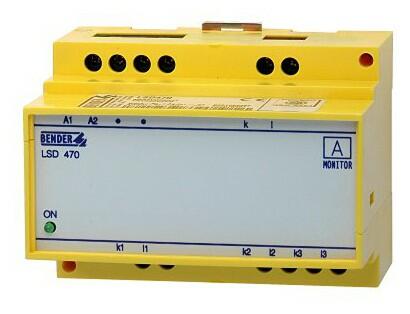

Měřicí třífázový adaptér LSD470

Měřicí třífázový adaptér určený k měření fázových proudů v třífázových sítích.
Dostupnost: Prodej ukončen
Nahrazující produkty
ChatDotaz na produkt
PorovnáníPorovnat
Vladimír Frič
Vladimír Frič
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER MEDICS.

Nahrazeno produkty

CMS460-D4 - Vícekanálový monitor proudů
CMS460-D4Vícekanálový monitor proudů

Proudový monitor se třemi měřicími kanály pro monitorování třífázových oddělovacích transformátorů ve zdravotnických aplikacích.

17 920 Kč
21 683,20 Kč s DPH
Porovnání

Popis výrobku

Tento produkt již není v naší nabídce!
Máme pro vás připraveny nahrazující produkty.

Třífázový adaptér určený k měření fázových proudů v třífázových sítích.


Rozšířené informace

Popis a použití

Třífázový adaptér LSD470 slouží v kombinaci s proudovými transformátory STW2 k měření fázového proudu ve třífázových IT sítích. Přístroj se používá jako doplněk hlídače izolačního stavu 107TD47.

Funkce

Měřicí adaptér vyhodnocuje nejvyšší hodnotu fázového proudu a přivádí ji do vstupů k a l hlídače izolačního stavu 107TD47.

Provedení a konstrukce

Montáž je možná na DIN lištu v souladu s IEC 60715. Příslušenství pro montáž je součástí dodávky transformátoru.

Normy

Třifázový adaptér LSD470 splňuje požadavky norem:

  • IEC 60664-1
  • EN 60529

Rozměry pouzdra

Rozměry pozdra X470

Technické údaje

Izolace dle IEC 60664-1:
Jmenovité izolační napětí AC 250 V
Jmenovité pulzní zkušební napětí 4 kV
Parametry napájení:
Jmenovité napájecí napětí US 184...276 V AC/50...60 Hz
Jmenovitý kmitočet napájecího napětí US 50...60 Hz
Vlastní spotřeba 3,5 VA
Všeobecná data
Pracovní teplota okolí -10...+55 °C
Montáž na DIN lištu jakákoliv pozice
Stupeň krytí, vnitřní součásti
(DIN EN 60529)
IP30
Stupeň krytí, svorky
(DIN EN 60529)
IP20
Typ pouzdra X470

Soubory ke stažení

Filtrace
Typ dokumentu
Katalogový list
Katalogový list
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
DWG - LSD470
(DWG, 78 kB)
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
Zobrazit ikonaDownload ikona
