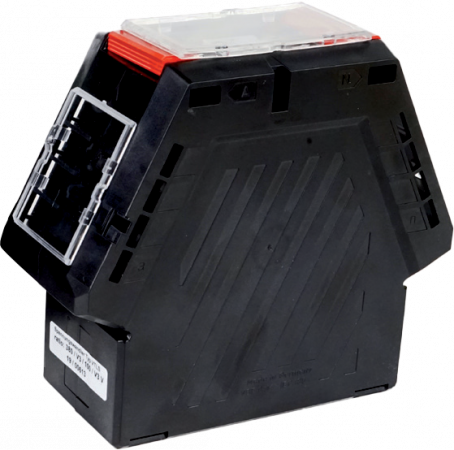

Napěťový transformátor VTLS - jednopólově izolovaný
Nově v nabídce
Napěťové transformátory jednopólově izolované, gavanicky neoddělené - VTLS. Pro měření pro měření od 100/√3 V do 1000/√3 V s výkonem 0-15 VA.
Výrobní program nízkonapěťových transformátorů se skládá z jednopólově izolovaných napěťových transformátorů pro propojení fáze se zemí a dvoupólově izolovaných transformátorů pro propojení mezi fázemi.
Cena od 7 825 Kč
od 9 468,25 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (16)
Dotaz na produktPorovnat
Jiří Formánek
Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS a multifunkčních přístrojů a analyzátorů sítě SOCOMEC.
Varianty k produktu Napěťový transformátor VTLS - jednopólově izolovaný (16)
Měřicí transformátor napětí
VTLS 100/V3//100/V3 V, 0-2,5VA tř.0,5, cos phi=1Jednopólově izolovaný.
Převod transformátoru: 100/V3//100/V3 V
Jmenovitý výkon: 0-2,5VA, cos phi=1
Třída přesnosti: 0,5
Převod transformátoru: 100/V3//100/V3 V
Jmenovitý výkon: 0-2,5VA, cos phi=1
Třída přesnosti: 0,5
OBJ: 601-0020
Záruka: 24 m.
Není skladem
Prověříme pro Vás
8 425 Kč/ks
10 194,25 Kč s DPH
+-
Měřicí transformátor napětí
VTLS 100/V3//100/V3 V, 15VA tř.3, cos phi=0,8Jednopólově izolovaný.
Převod transformátoru: 100/V3//100/V3 V
Jmenovitý výkon: 15VA, cos phi=0,8
Třída přesnosti: 3
Převod transformátoru: 100/V3//100/V3 V
Jmenovitý výkon: 15VA, cos phi=0,8
Třída přesnosti: 3
OBJ: 601-0060
Záruka: 24 m.
Není skladem
Prověříme pro Vás
7 825 Kč/ks
9 468,25 Kč s DPH
+-
Měřicí transformátor napětí
VTLS 1000/V3//100/V3 V, 0-5VA tř.1/3P, cos phi=1Jednopólově izolovaný.
Převod transformátoru: 1000/V3//100/V3 V
Jmenovitý výkon: 0-5 VA, cos phi=1
Třída přesnosti: 1/3P
Převod transformátoru: 1000/V3//100/V3 V
Jmenovitý výkon: 0-5 VA, cos phi=1
Třída přesnosti: 1/3P
OBJ: 601-0052
Záruka: 24 m.
Není skladem
Prověříme pro Vás
8 120 Kč/ks
9 825,20 Kč s DPH
+-
Měřicí transformátor napětí
VTLS 1000/V3//100/V3 V, 15VA tř.3 cos phi=0,8Jednopólově izolovaný.
Převod transformátoru: 1000/V3//100/V3 V
Jmenovitý výkon: 15VA, cos phi=0,8
Třída přesnosti: 3
Převod transformátoru: 1000/V3//100/V3 V
Jmenovitý výkon: 15VA, cos phi=0,8
Třída přesnosti: 3
OBJ: 601-0072
Záruka: 24 m.
Není skladem
Prověříme pro Vás
7 825 Kč/ks
9 468,25 Kč s DPH
+-
Měřicí transformátor napětí
VTLS 1000/V3//100/V3 V, 1VA tř.0,2, cos phi=1Jednopólově izolovaný.
Převod transformátoru: 1000/V3//100/V3 V
Jmenovitý výkon: 1VA, cos phi=1
Třída přesnosti: 0,2
Převod transformátoru: 1000/V3//100/V3 V
Jmenovitý výkon: 1VA, cos phi=1
Třída přesnosti: 0,2
OBJ: 601-0013
Záruka: 24 m.
Není skladem
Prověříme pro Vás
8 725 Kč/ks
10 557,25 Kč s DPH
+-
Měřicí transformátor napětí
VTLS 230/V3//100/V3 V, 0-2,5VA tř.0,5, cos phi=1Jednopólově izolovaný.
Převod transformátoru: 230/V3//100/V3 V
Jmenovitý výkon: 0-2,5VA, cos phi=1
Třída přesnosti: 0,5
Převod transformátoru: 230/V3//100/V3 V
Jmenovitý výkon: 0-2,5VA, cos phi=1
Třída přesnosti: 0,5
OBJ: 601-0024
Záruka: 24 m.
Není skladem
Prověříme pro Vás
8 425 Kč/ks
10 194,25 Kč s DPH
+-
Měřicí transformátor napětí
VTLS 380/V3//100/V3 V, 0-2,5VA tř.0,5, cos phi=1Jednopólově izolovaný.
Převod transformátoru: 380/V3//100/V3 V
Jmenovitý výkon: 0-2,5VA, cos phi=1
Třída přesnosti: 0,5
Převod transformátoru: 380/V3//100/V3 V
Jmenovitý výkon: 0-2,5VA, cos phi=1
Třída přesnosti: 0,5
OBJ: 601-0025
Záruka: 24 m.
Není skladem
Prověříme pro Vás
8 425 Kč/ks
10 194,25 Kč s DPH
+-
Měřicí transformátor napětí
VTLS 380/V3//100/V3 V, 15VA tř.3, cos phi=0,8Jednopólově izolovaný.
Převod transformátoru: 380/V3//100/V3 V
Jmenovitý výkon: 15VA, cos phi=0,8
Třída přesnosti: 3
Převod transformátoru: 380/V3//100/V3 V
Jmenovitý výkon: 15VA, cos phi=0,8
Třída přesnosti: 3
OBJ: 601-0065
Záruka: 24 m.
Není skladem
Prověříme pro Vás
7 825 Kč/ks
9 468,25 Kč s DPH
+-
Měřicí transformátor napětí
VTLS 400/V3//100/V3 V, 0-1VA tř.0,2/3P, cos phi=1Jednopólově izolovaný.
Převod transformátoru: 400/V3//100/V3 V
Jmenovitý výkon: 0-1 VA, cos phi=1
Třída přesnosti: 0,2/3P
Převod transformátoru: 400/V3//100/V3 V
Jmenovitý výkon: 0-1 VA, cos phi=1
Třída přesnosti: 0,2/3P
OBJ: 601-0007
Záruka: 24 m.
Není skladem
Prověříme pro Vás
8 725 Kč/ks
10 557,25 Kč s DPH
+-
Měřicí transformátor napětí
VTLS 400/V3//100/V3 V, 0-2,5VA tř.0,5, cos phi=1Jednopólově izolovaný.
Převod transformátoru: 400/V3//100/V3 V
Jmenovitý výkon: 0-2,5VA, cos phi=1
Třída přesnosti: 0,5
Převod transformátoru: 400/V3//100/V3 V
Jmenovitý výkon: 0-2,5VA, cos phi=1
Třída přesnosti: 0,5
OBJ: 601-0026
Záruka: 24 m.
Není skladem
Prověříme pro Vás
8 425 Kč/ks
10 194,25 Kč s DPH
+-
Měřicí transformátor napětí
VTLS 400/V3//100/V3 V, 0-5VA tř.1 cos phi=1Jednopólově izolovaný.
Převod transformátoru: 400/V3//100/V3 V
Jmenovitý výkon: 0-5VA, cos phi=1
Třída přesnosti: 1
Převod transformátoru: 400/V3//100/V3 V
Jmenovitý výkon: 0-5VA, cos phi=1
Třída přesnosti: 1
OBJ: 601-0046
Záruka: 24 m.
Není skladem
Prověříme pro Vás
8 120 Kč/ks
9 825,20 Kč s DPH
+-
Měřicí transformátor napětí
VTLS 400/V3//100/V3 V, 15VA tř.3 cos phi=0,8Jednopólově izolovaný.
Převod transformátoru: 400/V3//100/V3 V
Jmenovitý výkon: 15VA, cos phi=0,8
Třída přesnosti: 3
Převod transformátoru: 400/V3//100/V3 V
Jmenovitý výkon: 15VA, cos phi=0,8
Třída přesnosti: 3
OBJ: 601-0066
Záruka: 24 m.
Není skladem
Prověříme pro Vás
7 825 Kč/ks
9 468,25 Kč s DPH
+-
Měřicí transformátor napětí
VTLS 500/V3//100/V3 V, 0-2,5VA tř.0,5, cos phi=1Jednopólově izolovaný.
Převod transformátoru: 500/V3//100/V3 V
Jmenovitý výkon: 0-2,5VA, cos phi=1
Třída přesnosti: 0,5
Převod transformátoru: 500/V3//100/V3 V
Jmenovitý výkon: 0-2,5VA, cos phi=1
Třída přesnosti: 0,5
OBJ: 601-0027
Záruka: 24 m.
Není skladem
Prověříme pro Vás
8 425 Kč/ks
10 194,25 Kč s DPH
+-
Měřicí transformátor napětí
VTLS 500/V3//100/V3 V, 0-5VA tř.1, cos phi=1Jednopólově izolovaný.
Převod transformátoru: 500/V3//100/V3 V
Jmenovitý výkon: 0-5VA, cos phi=1
Třída přesnosti: 1
Převod transformátoru: 500/V3//100/V3 V
Jmenovitý výkon: 0-5VA, cos phi=1
Třída přesnosti: 1
OBJ: 601-0047
Záruka: 24 m.
Není skladem
Prověříme pro Vás
8 120 Kč/ks
9 825,20 Kč s DPH
+-
Měřicí transformátor napětí
VTLS 690/V3//100/V3 V, 0-5VA tř.1/3P, cos phi=1Jednopólově izolovaný.
Převod transformátoru: 690/V3//100/V3 V
Jmenovitý výkon: 0-5VA, cos phi=1
Třída přesnosti: 1/3P
Převod transformátoru: 690/V3//100/V3 V
Jmenovitý výkon: 0-5VA, cos phi=1
Třída přesnosti: 1/3P
OBJ: 601-0050
Záruka: 24 m.
Není skladem
Prověříme pro Vás
8 120 Kč/ks
9 825,20 Kč s DPH
+-
Měřicí transformátor napětí
VTLS 690/V3//100/V3 V, 2,5VA tř.0,5, cos phi=1Jednopólově izolovaný.
Převod transformátoru: 690/V3//100/V3 V
Jmenovitý výkon: 2,5VA, cos phi=1
Třída přesnosti: 0,5
Převod transformátoru: 690/V3//100/V3 V
Jmenovitý výkon: 2,5VA, cos phi=1
Třída přesnosti: 0,5
OBJ: 601-0030
Záruka: 24 m.
Není skladem
Prověříme pro Vás
8 425 Kč/ks
10 194,25 Kč s DPH
+-
Popis výrobku
Nízkonapěťové transformátory společnosti MBS AG mají díky novému provedení a použití špičkových toroidních jader vyšší elektrickou pevnost a také jsou mnohem efektivnější. Navíc nemají žádné typické rezonanční body pod 20 kHz, a proto jsou předurčeny pro měření harmonických.
Obecné vlastnosti a použití:
- Primární jmenovité napětí od 100/√3 V do 1000/√3 V
nebo od 100 V do 1000 V - Sekundární jmenovité napětí 100/√3 V nebo 100 V
- Třídy přesnosti: pro měření: tř.0.2 / 0.5 / 1
pro ochranu: tř. 3P / 6P - Velmi nízká vlastní spotřeba díky výkonným toroidním jádrům
- Ideální pro použití s moderními měřícími přístroji
- Jednoduché připojení (primární strana i sekundární strana) pomocí šroubového připojení M5 x 8
Technické parametry:
- Jmenovitá frekvence: 50 Hz nebo 60 Hz
- Maximální provozní napětí Um pro Upr ≤ 600/√3 V nebo 600 V: 0.72 kV r.m.s. pro Upr > 600/√3 V nebo 600 V: 1.2 kV r.m.s.
- Trvalé provozní napětí: 1.2 x Upr
- Jmenovitý napěťový faktor FV: 1.9 x Upr / 8h (VTLS)
- Izolační třída: E
- Provozní teplota: - 5°C … +50°C
- Skladovací teplota: -40°C … +85°C
- Stupeň krytí dle IEC 60529: IP 20

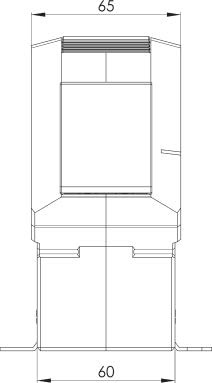

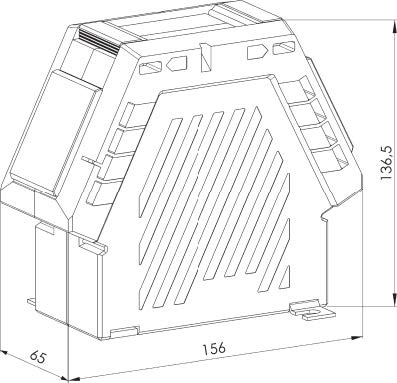

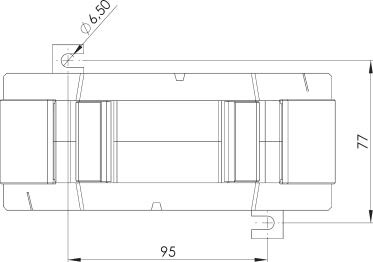

Rozměry
Rozšířené informace
| Maximální provozní napětí Um | Primární jmenovité napětí Upr | Sekundární jmenovité napětí 100/√3 V - Jmenovitá frekvence: 50 Hz | ||||
|---|---|---|---|---|---|---|
| třída 0.2 / 3P (BR 1) | třída 0.5 / 3P (BR 1) | třída 1 / 3P (BR 1) | třída 3 / 3P (BR 2) | VAth | ||
| 0-1 VA | 0-2.5 VA | 0-5 VA | 15 VA | |||
| Obj. číslo | Obj. číslo | Obj. číslo | Obj. číslo | |||
| 0.72 kV | 100/√3 V | 601-0001 | 601-0020 | 601-0040 | 601-0060 | 25 |
| 110/√3 V | 601-0002 | 601-0021 | 601-0041 | 601-0061 | 25 | |
| 200/√3 V | 601-0003 | 601-0022 | 601-0042 | 601-0062 | 25 | |
| 220/√3 V | 601-0004 | 601-0023 | 601-0043 | 601-0063 | 25 | |
| 230/√3 V | 601-0005 | 601-0024 | 601-0044 | 601-0064 | 25 | |
| 380/√3 V | 601-0006 | 601-0025 | 601-0045 | 601-0065 | 25 | |
| 400/√3 V | 601-0007 | 601-0026 | 601-0046 | 601-0066 | 25 | |
| 500/√3 V | 601-0008 | 601-0027 | 601-0047 | 601-0067 | 25 | |
| 600/√3 V | 601-0009 | 601-0028 | 601-0048 | 601-0068 | 25 | |
| 1.2 kV | 660/√3 V | 601-0010 | 601-0029 | 601-0049 | 601-0069 | 25 |
| 690/√3 V | 601-0011 | 601-0030 | 601-0050 | 601-0070 | 25 | |
| 750/√3 V | 601-0012 | 601-0031 | 601-0051 | 601-0071 | 25 | |
| 1000/√3 V | 601-0013 | 601-0032 | 601-0052 | 601-0072 | 25 | |
Technické údaje
Parametry
| Šířka | 156 mm |
|---|
