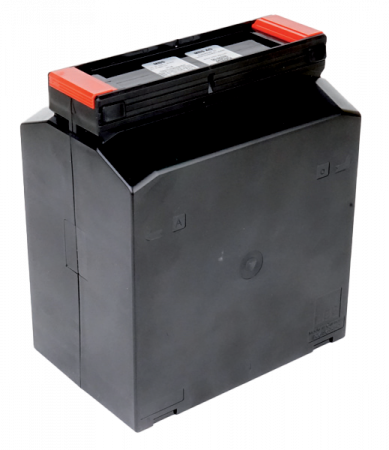

Napěťový transformátor VTLS-L - jednopólově izolovaný
Napěťové transformátory jednopólově izolované, gavanicky neoddělené - VTLS-L. Pro měření od 100/√3 V do 1000/√3 V s výkonem 0-50 VA.
Výrobní program nízkonapěťových transformátorů se skládá z jednopólově izolovaných napěťových transformátorů pro propojení fáze se zemí a dvoupólově izolovaných transformátorů pro propojení mezi fázemi.
Cena od 11 082 Kč
od 13 409,22 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (39)
Dotaz na produktPorovnat
Jiří Formánek
Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS.
Varianty k produktu Napěťový transformátor VTLS-L - jednopólově izolovaný (39)
Filtrace
Primární napětí
Jmenovitý výkon
Třída přesnosti
cos φ
Měřicí transformátor napětí
VTLS-L; 100/√3 V/100/√3; 0-25VA; tř.0,5; cos φ=1Jednopólově izolovaný
Převod transformátoru: 100/√3 V//100/√3 V
Jmenovitý výkon: 0-25 VA, cos φ=1
Třída přesnosti: 0,5
Převod transformátoru: 100/√3 V//100/√3 V
Jmenovitý výkon: 0-25 VA, cos φ=1
Třída přesnosti: 0,5
OBJ: 603-0001
Záruka: 24 m.
Není skladem
Prověříme pro Vás
11 961 Kč/ks
14 472,81 Kč s DPH
+-
Měřicí transformátor napětí
VTLS-L; 100/√3 V/100/√3; 25VA; tř.0,5; cos φ=0,8Jednopólově izolovaný
Převod transformátoru: 100/√3 V//100/√3 V
Jmenovitý výkon: 25 VA, cos φ=0,8
Třída přesnosti: 0,5
Převod transformátoru: 100/√3 V//100/√3 V
Jmenovitý výkon: 25 VA, cos φ=0,8
Třída přesnosti: 0,5
OBJ: 603-0021
Záruka: 24 m.
Není skladem
Prověříme pro Vás
11 527 Kč/ks
13 947,67 Kč s DPH
+-
Měřicí transformátor napětí
VTLS-L; 100/√3 V/100/√3; 50VA; tř.1; cos φ=0,8Jednopólově izolovaný
Převod transformátoru: 100/√3 V//100/√3 V
Jmenovitý výkon: 50 VA, cos φ=0,8
Třída přesnosti: 1
Převod transformátoru: 100/√3 V//100/√3 V
Jmenovitý výkon: 50 VA, cos φ=0,8
Třída přesnosti: 1
OBJ: 603-0041
Záruka: 24 m.
Není skladem
Prověříme pro Vás
11 082 Kč/ks
13 409,22 Kč s DPH
+-
Měřicí transformátor napětí
VTLS-L; 1000/√3 V/100/√3; 0-25VA; tř.0,5; cos φ=1 (BR1)Jednopólově izolovaný
Převod transformátoru: 1000/√3 V//100/√3 V
Jmenovitý výkon: 0-25 VA, cos φ=1
Třída přesnosti: 0,5
Převod transformátoru: 1000/√3 V//100/√3 V
Jmenovitý výkon: 0-25 VA, cos φ=1
Třída přesnosti: 0,5
OBJ: 603-0013
Záruka: 24 m.
Není skladem
Prověříme pro Vás
11 961 Kč/ks
14 472,81 Kč s DPH
+-
Měřicí transformátor napětí
VTLS-L; 1000/√3 V/100/√3; 25VA; tř.0,5; cos φ=0,8Jednopólově izolovaný
Převod transformátoru: 1000/√3 V//100/√3 V
Jmenovitý výkon: 25 VA, cos φ=0,8
Třída přesnosti: 0,5
Převod transformátoru: 1000/√3 V//100/√3 V
Jmenovitý výkon: 25 VA, cos φ=0,8
Třída přesnosti: 0,5
OBJ: 603-0033
Záruka: 24 m.
Není skladem
Prověříme pro Vás
11 527 Kč/ks
13 947,67 Kč s DPH
+-
Měřicí transformátor napětí
VTLS-L; 1000/√3 V/100/√3; 50VA; tř.1; cos φ=0,8Jednopólově izolovaný
Převod transformátoru: 1000/√3 V//100/√3 V
Jmenovitý výkon: 50 VA, cos φ=0,8
Třída přesnosti: 1
Převod transformátoru: 1000/√3 V//100/√3 V
Jmenovitý výkon: 50 VA, cos φ=0,8
Třída přesnosti: 1
OBJ: 603-0053
Záruka: 24 m.
Není skladem
Prověříme pro Vás
11 082 Kč/ks
13 409,22 Kč s DPH
+-
Měřicí transformátor napětí
VTLS-L; 110/√3 V/100/√3; 0-25VA; tř.0,5; cos φ=1Jednopólově izolovaný
Převod transformátoru: 110/√3 V//100/√3 V
Jmenovitý výkon: 0-25 VA, cos φ=1
Třída přesnosti: 0,5
Převod transformátoru: 110/√3 V//100/√3 V
Jmenovitý výkon: 0-25 VA, cos φ=1
Třída přesnosti: 0,5
OBJ: 603-0002
Záruka: 24 m.
Není skladem
Prověříme pro Vás
11 961 Kč/ks
14 472,81 Kč s DPH
+-
Měřicí transformátor napětí
VTLS-L; 110/√3 V/100/√3; 25VA; tř.0,5; cos φ=0,8Jednopólově izolovaný
Převod transformátoru: 110/√3 V//100/√3 V
Jmenovitý výkon: 25 VA, cos φ=0,8
Třída přesnosti: 0,5
Převod transformátoru: 110/√3 V//100/√3 V
Jmenovitý výkon: 25 VA, cos φ=0,8
Třída přesnosti: 0,5
OBJ: 603-0022
Záruka: 24 m.
Není skladem
Prověříme pro Vás
11 527 Kč/ks
13 947,67 Kč s DPH
+-
Měřicí transformátor napětí
VTLS-L; 110/√3 V/100/√3; 50VA; tř.1; cos φ=0,8Jednopólově izolovaný
Převod transformátoru: 110/√3 V//100/√3 V
Jmenovitý výkon: 50 VA, cos φ=0,8
Třída přesnosti: 1
Převod transformátoru: 110/√3 V//100/√3 V
Jmenovitý výkon: 50 VA, cos φ=0,8
Třída přesnosti: 1
OBJ: 603-0042
Záruka: 24 m.
Není skladem
Prověříme pro Vás
11 082 Kč/ks
13 409,22 Kč s DPH
+-
Měřicí transformátor napětí
VTLS-L; 200/√3 V/100/√3; 0-25VA; tř.0,5; cos φ=1Jednopólově izolovaný
Převod transformátoru: 200/√3 V//100/√3 V
Jmenovitý výkon: 0-25 VA, cos φ=1
Třída přesnosti: 0,5
Převod transformátoru: 200/√3 V//100/√3 V
Jmenovitý výkon: 0-25 VA, cos φ=1
Třída přesnosti: 0,5
OBJ: 603-0003
Záruka: 24 m.
Není skladem
Prověříme pro Vás
11 961 Kč/ks
14 472,81 Kč s DPH
+-
Měřicí transformátor napětí
VTLS-L; 200/√3 V/100/√3; 25VA; tř.0,5; cos φ=0,8Jednopólově izolovaný
Převod transformátoru: 200/√3 V//100/√3 V
Jmenovitý výkon: 25 VA, cos φ=0,8
Třída přesnosti: 0,5
Převod transformátoru: 200/√3 V//100/√3 V
Jmenovitý výkon: 25 VA, cos φ=0,8
Třída přesnosti: 0,5
OBJ: 603-0023
Záruka: 24 m.
Není skladem
Prověříme pro Vás
11 527 Kč/ks
13 947,67 Kč s DPH
+-
Měřicí transformátor napětí
VTLS-L; 200/√3 V/100/√3; 50VA; tř.1; cos φ=0,8Jednopólově izolovaný
Převod transformátoru: 200/√3 V//100/√3 V
Jmenovitý výkon: 50 VA, cos φ=0,8
Třída přesnosti: 1
Převod transformátoru: 200/√3 V//100/√3 V
Jmenovitý výkon: 50 VA, cos φ=0,8
Třída přesnosti: 1
OBJ: 603-0043
Záruka: 24 m.
Není skladem
Prověříme pro Vás
11 082 Kč/ks
13 409,22 Kč s DPH
+-
Měřicí transformátor napětí
VTLS-L; 220/√3 V/100/√3; 0-25VA; tř.0,5; cos φ=1Jednopólově izolovaný
Převod transformátoru: 220/√3 V//100/√3 V
Jmenovitý výkon: 0-25 VA, cos φ=1
Třída přesnosti: 0,5
Převod transformátoru: 220/√3 V//100/√3 V
Jmenovitý výkon: 0-25 VA, cos φ=1
Třída přesnosti: 0,5
OBJ: 603-0004
Záruka: 24 m.
Není skladem
Prověříme pro Vás
11 961 Kč/ks
14 472,81 Kč s DPH
+-
Měřicí transformátor napětí
VTLS-L; 220/√3 V/100/√3; 25VA; tř.0,5; cos φ=0,8Jednopólově izolovaný
Převod transformátoru: 220/√3 V//100/√3 V
Jmenovitý výkon: 25 VA, cos φ=0,8
Třída přesnosti: 0,5
Převod transformátoru: 220/√3 V//100/√3 V
Jmenovitý výkon: 25 VA, cos φ=0,8
Třída přesnosti: 0,5
OBJ: 603-0024
Záruka: 24 m.
Není skladem
Prověříme pro Vás
11 527 Kč/ks
13 947,67 Kč s DPH
+-
Popis výrobku
Nízkonapěťové transformátory společnosti MBS AG mají díky novému provedení a použití špičkových toroidních jader vyšší elektrickou pevnost a také jsou mnohem efektivnější. Navíc nemají žádné typické rezonanční body pod 20 kHz, a proto jsou předurčeny pro měření harmonických.
Obecné vlastnosti a použití:
- Primární jmenovité napětí od 100/√3 V do 1000/√3 V
nebo od 100 V do 1000 V - Sekundární jmenovité napětí 100/√3 V nebo 100 V
- Třídy přesnosti: pro měření: tř.0.2 / 0.5 / 1
pro ochranu: tř. 3P / 6P - Velmi nízká vlastní spotřeba díky výkonným toroidním jádrům
- Ideální pro použití s moderními měřícími přístroji
- Jednoduché připojení (primární strana i sekundární strana) pomocí šroubového připojení M5 x 8
Technické parametry:
- Jmenovitá frekvence: 50 Hz nebo 60 Hz
- Maximální provozní napětí Um pro Upr ≤ 600/√3 V nebo 600 V: 0.72 kV r.m.s. pro Upr > 600/√3 V nebo 600 V: 1.2 kV r.m.s.
- Trvalé provozní napětí: 1.2 x Upr
- Jmenovitý napěťový faktor FV: 1.9 x Upr / 8h (VTLS)
- Izolační třída: E
- Provozní teplota: - 5°C … +50°C
- Skladovací teplota: -40°C … +85°C
- Stupeň krytí dle IEC 60529: IP 20

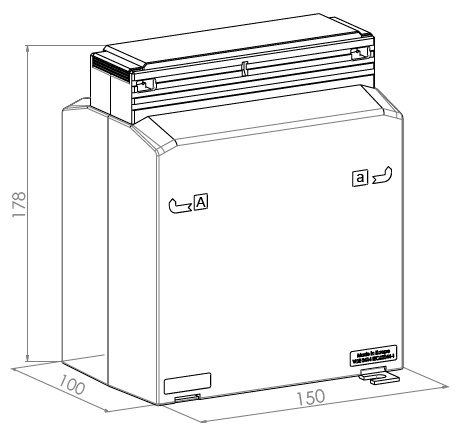

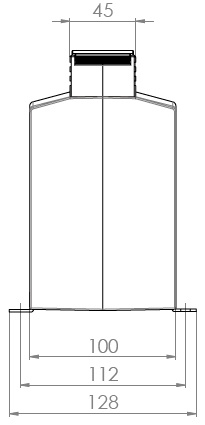

Rozměry
Rozšířené informace
| Maximální provozní napětí Um | Primární jmenovité napětí Upr | Sekundární jmenovité napětí 100/√3 V - Jmenovitá frekvence: 50 Hz | |||
| třída 0.5 (BB 1) | třída 0.5 (BB 2) | třída 1 (BB 2) | VAth | ||
| 0-25 VA | 25 VA | 50 VA | |||
| Obj. číslo | Obj. číslo | Obj. číslo | |||
| 0.72 kV | 100/√3 V | 603-0001 | 603-0021 | 603-0041 | 100 |
| 110/√3 V | 603-0002 | 603-0022 | 603-0042 | 100 | |
| 200/√3 V | 603-0003 | 603-0023 | 603-0043 | 100 | |
| 220/√3 V | 603-0004 | 603-0024 | 603-0044 | 100 | |
| 230/√3 V | 603-0005 | 603-0025 | 603-0045 | 100 | |
| 380/√3 V | 603-0006 | 603-0026 | 603-0046 | 100 | |
| 400/√3 V | 603-0007 | 603-0027 | 603-0047 | 100 | |
| 500/√3 V | 603-0008 | 603-0028 | 603-0048 | 100 | |
| 600/√3 V | 603-0009 | 603-0029 | 603-0049 | 100 | |
| 1.2 kV | 660/√3 V | 603-0010 | 603-0030 | 603-0050 | 100 |
| 690/√3 V | 603-0011 | 603-0031 | 603-0051 | 100 | |
| 750/√3 V | 603-0012 | 603-0032 | 603-0052 | 100 | |
| 1000/√3 V | 603-0013 | 603-0033 | 603-0053 | 100 | |
