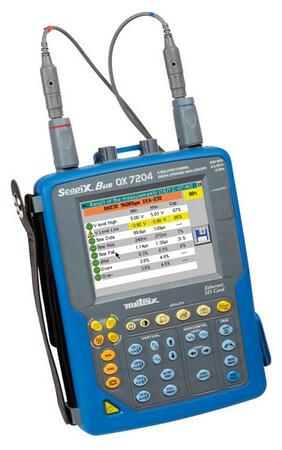

METRIX OX 7204 BUS - Scopemetr
Digitální osciloskop III generace s analýzou sběrnic
Přenosný bateriový čtyřkanálový osciloskop s izolovanou architekturou do 200 MHz. Analýza fyzické vrstvy sběrnic ETHERNET, RS-232, RS-485, Profibus, AS-i, KNX, DALI, CAN, LIN, FlexRay,...
Dostupnost: Prodej ukončen

Ing. Jan Kančo
Vedoucí obchodní skupiny měřicí a testovací přístroje - FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, KPS, MICSIG a ostatní.
Popis výrobku
- Šířka pásma 200 MHz
- 4 galvanicky oddělené vstupy – CAT III / 600 V
- Velký dotykový barevný displej 5,7"
- Analýza fyzické vrstvy sběrnic ETHERNET, RS-232, RS-485, Profibus, AS-i, KNX, DALI, CAN, LIN, FlexRay, ...
- Vzorkování 2,5 GS/s (jednorázový děj), 50 GS/s (opakované děje)
- Paměť pro záznam průběhů, nastavení, matem. funkcí atp. 1 MB + SD karta 512 MB až 2 GB (min. 512 MB součást dodávky)
- 2 digitální multimetry TRMS, BW 200 kHz, 8000 dig.
- FFT analýza signálu (lineární i logaritmická)
- Datalogger s délkou záznamu 2s až 1 měsíc
- Horizontální i vertikální funkce ZOOM
- Funkce automatického měření s volbou až 20 parametrů

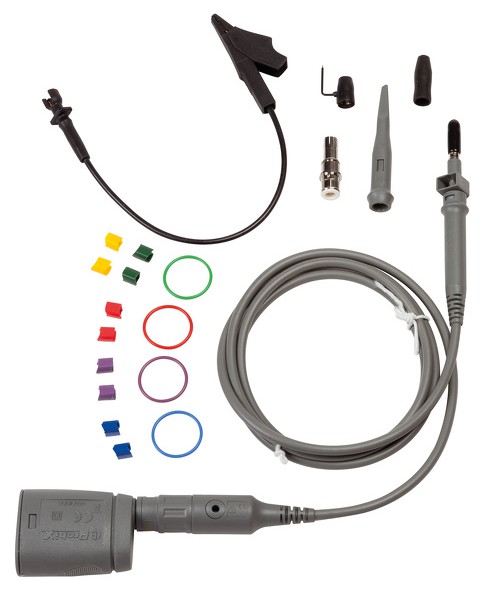

- Sondy PROBIX a adaptéry PROBIX
- Bateriové napájení NiMh s rychlým nabíjením – až 7 hodin provozu
- Komunikační rozhranní: Ethernet (funkce web serveru a administrace) - FTP server/klient (sdílení souborů s PC), RS232 (volitelně), USB
- Software SX-Metro s SX-BUS
Technické údaje
Parametry
Typ | Digitální |
---|---|
Zobrazení | LCD dotykový |
Šířka pásma | 200 MHz |
Počet vstupů | 4 |
Izolované vstupy | |
Vzorkovací rychlost | 2,5 GS/s |
Opakované děje | 50 GS/s |
Vertikální rozlišení | 12 Bit |
Citlivost vstupu / dílek | 2,5 mV … 200 V |
Časová základna / dílek | 1 ns … 200 s |
Multimetr | |
Analýza sběrnic - BUSHealth | |
Rozhraní | Ethernet RS232 USB |
Provoz na baterie | |
El. bezpečnost CAT | 3 |
Poznámka | Velikost paměti 2500 vzorků na kanál a 50 000 vzorků na kanál. |
