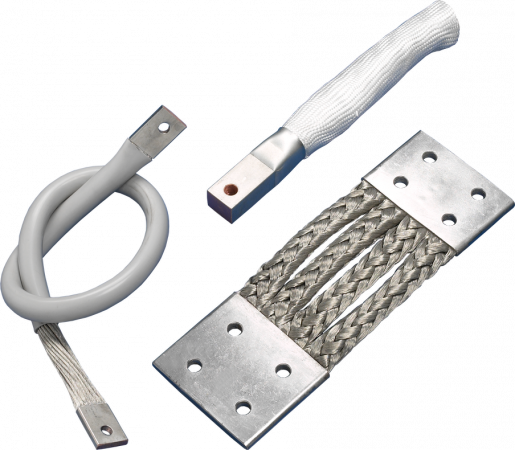

Spojky ze splétaných/kroucených měděných lanek

Spojky vyrobené ze splétaných nebo kroucených lanek pro vodivé spojení pohyblivých součástí elektrických zařízení s možností pohybu do všech stran. Vhodné pro vysoké proudové zatížení od 300 do 2100 A.
Dostupnost: Na dotaz
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Jaroš
Ing. Jan Jaroš
Technicko-obchodní specialista multifunkčních měřicích přístrojů, vypínačů a automatických přepínačů SOCOMEC a splétaných spojek a pásků COREX.

Popis výrobku

Spojky ze splétaných nebo kroucených lanek

  • Materiál: Elektrotechnická měď (Cu ETP UNI 1977-78:2000), pocínovaná nebo holá měď
  • Průměr drátků: 0,20 mm (flexibilní) nebo 0,10 mm (velmi flexibilní)
  • Koncovky: lisované pod tlakem, měděné, pocínované nebo postříbřené
  • Průřez: 75 až 4x300 mm2
  • Proudové zatížení: 300 až 2100 A
  • Jiné rozměry spojek je možné dodat na vyžádání nebo dle dodaného výkresu
  • Izolace: na vyžádání (v případě dodání spojky s izolací je proudová zatížitelnost nižší)

Rozšířené informace

Spojky ze splétaných nebo kroucených lanek

Schéma - Spojka ze splétaných lanek
Holá měď

Průřez
[mm2]
A
[mm]
B
[mm]
Tloušťka
S
[mm]
Délka
L
[mm]
Průměr
otvorů D
[mm]
Typ
koncovky
Proudová
zatižitelnost
AC [A]
  COR 75/020-200/30   75 30 30   5,2 200 11 W1   300
COR 100/020-250/30 100 30 30   6,0 250 11 W1   370
COR 150/020-300/35 150 35 35   7,5 300 13 W1   480
CCR 300/010-400/40 300 40 40 10,6 400 13 W1   780
CCR 400/010-400/50 400 50 50 12,0 400 13 W1   950
CCR 500/010-500/50 500 50 50 16,0 500 13 W1 1100
CCR 600/010-500/50 600 50 50 17,5 500 13 W1 1250
Pocínovaná měď

Průřez
[mm2]
A
[mm]
B
[mm]
Tloušťka
S
[mm]
Délka
L
[mm]
Průměr
otvorů D
[mm]
Typ
koncovky
Proudová
zatižitelnost
AC [A]
  COS 75/020-200/30     75   30   30   5,2 200 11 W1   300
COS 100/020-250/30   100   30   30   6,0 250 11 W1   370
COS 150/020-300/35   150   35   35   7,5 300 13 W1   480
CCS 150/020-300/35   150   35   35   7,5 300 13 W1   480
CCS 200/020-300/40   200   40   40   8,3 300 13 W1   610
CCS 250/020-300/40   250   40   40 10,0 300 13 W1   700
CCS 300/020-400/40   300   40   40 10,6 400 13 W1   780
CCS 2x150/020-400/40   300   40   40 10,6 400 13 W1   900
CCS 2x200/020-400/50   400   50   50 12,0 400 13 W1 1150
CCS 2x250/020-500/50   500   50   50 16,0 500 13 W1 1300
CCS 2x300/020-500/60   600   60   60 17,5 500 13 W1 1450
CCS 4x150/020-400/80   600   80   80 12,5 400 13 W4 1500
CCS 4x200/020-400/80   800   80   80 15,5 400 13 W4 1650
CCS 4x250/020-500/100 1000 100 100 16,5 500 13 W5 1850
CCS 4x300/020-500/120 1200 120 120 16,5 500 13 W7 2100

Poznámka: Údaje o proudové zatížitelnosti jsou informativní. Dle požadavku zákazníka je možno dodat spojky i jiných rozměrů a vrtání než je uvedeno v tabulce.



Izolace spojek

Typ izolaceOznačení

Gumová
Silikonová (šedá / bílá) RHO
Polyolefinová (černá)  PLF

Upozornění: V případě použití izolace je proudová zatížitelnost menší z důvodu horšího chlazení spojky.



Standardní tvary koncovek

Standardní tvary koncovek
