Micsig STO1104 - Scopemetr
Čtyřkanálový osciloskop s dotykovou obrazovkou a panelem s tlačítky a knoflíky
Přenosný čtyřkanálový osciloskop s dotykovou obrazovkou do 100 MHz.
Osciloskopy série Micsig STO1000 umožňují jednoduché a rychlé ovládání pomocí kombinace multidotykového kapacitního displeje s tradičními tlačítky a knoflíky.
Osciloskopy série Micsig STO1000 umožňují jednoduché a rychlé ovládání pomocí kombinace multidotykového kapacitního displeje s tradičními tlačítky a knoflíky.
Dostupnost: Prodej ukončen
Nahrazující produkty
Dotaz na produktPorovnat
Ing. Filip Dašek
Technicko-obchodní specialista testovacích a měřicích přístrojů FLUKE, CHAUVIN ARNOUX, METRIX, MULTIMETRIX, AMPROBE, BEHA, MEGABRAS, HIKMICRO, MICSIG a ostatní.
Nahrazeno produkty
Micsig STO1004Scopemetr
Přenosný čtyřkanálový osciloskop s dotykovou obrazovkou do 100 MHz.
Osciloskopy série Micsig STO1000 umožňují jednoduché a rychlé ovládání pomocí kombinace multidotykového kapacitního displeje s tradičními tlačítky a knoflíky.
Volitelné příslušenství k Micsig STO1104 - Scopemetr
Sonda osciloskopická
SET Isoprobe III - 10:1 ECO10:1, 500 Mhz, 1,2 m, 600 V CAT IV, šedá
Výrobce Multicontact
Balení: Isoprobe III 10:1 ECO, ZGA-S 1ks, GS400 1ks, GM284 1ks, SK-IP 1ks, SCC 1ks
Zjistit více
Výrobce Multicontact
Balení: Isoprobe III 10:1 ECO, ZGA-S 1ks, GS400 1ks, GM284 1ks, SK-IP 1ks, SCC 1ks
Zjistit více
OBJ: 68.9558-28
Záruka: 12 m.
Není skladem
Prověříme pro Vás
1 554 Kč/ks
1 880,34 Kč s DPH
+-
Sonda osciloskopická
P130A10:1, 200 Mhz, 1,3m, 600V DC, ACšš, černá
OBJ: MC.P130A
Záruka: 12 m.
Není skladem
Prověříme pro Vás
613 Kč/ks
741,73 Kč s DPH
+-
Sonda osciloskopická
T3100100:1, 100 Mhz, 1,2m, 2000V DC, ACšš, červená
OBJ: MC.T3100
Záruka: 12 m.
Není skladem
Prověříme pro Vás
1 152 Kč/ks
1 393,92 Kč s DPH
+-
Převodník klešťový
CP2100ARozsah měření 50 mA...100 A (AC+ DC)
Výstup 100 mV / A, 10 mV / A, šířka pásma 800 kHz
Průměr 13 mm, vodič s konektory BNC
Napájení: USB konektor
Dodávka: převodník CP2100A, kufr a návod k obsluze
Zjistit více
Výstup 100 mV / A, 10 mV / A, šířka pásma 800 kHz
Průměr 13 mm, vodič s konektory BNC
Napájení: USB konektor
Dodávka: převodník CP2100A, kufr a návod k obsluze
Zjistit více
OBJ: MC.CP2100A
Záruka: 12 m.
Není skladem
Prověříme pro Vás
8 061 Kč/ks
9 753,81 Kč s DPH
+-
Převodník klešťový
CP2100BRozsah měření 50 mA...100 A (AC+ DC)
Výstup 100 mV / A, 10 mV / A, šířka pásma 2,5 MHz
Průměr 13 mm, vodič s konektory BNC
Napájení: microUSB konektor
Zjistit více
Výstup 100 mV / A, 10 mV / A, šířka pásma 2,5 MHz
Průměr 13 mm, vodič s konektory BNC
Napájení: microUSB konektor
Zjistit více
OBJ: MC.CP2100B
Záruka: 12 m.
Není skladem
Prověříme pro Vás
12 961 Kč/ks
15 682,81 Kč s DPH
+-
Převodník klešťový
MH60Rozsah měření 10 mA...100 A AC (140 A DC)
Výstup 10 mV / A, šířka pásma 1 MHz
Průměr 26 mm, vodič s konektory BNC
Napájení: vestavěný akumulátor nebo microUSB konektor
Zjistit více
Výstup 10 mV / A, šířka pásma 1 MHz
Průměr 26 mm, vodič s konektory BNC
Napájení: vestavěný akumulátor nebo microUSB konektor
Zjistit více
OBJ: P01.1206.12
EAN: 3663653000413
Záruka: 24 m.
Není skladem
Prověříme pro Vás
15 780 Kč/ks
19 093,80 Kč s DPH
+-
Převodník klešťový
ACP1000Rozsah měření 0,1...10 A (100mV/A), 0,1...100 A (10mV/A), 1...1000 A (1mV/A)
Šířka pásma 10 Hz ... 100 kHz
Průměr 52 mm, vodič s konektorem BNC (délka 1,5 m)
Šířka pásma 10 Hz ... 100 kHz
Průměr 52 mm, vodič s konektorem BNC (délka 1,5 m)
OBJ: MC.ACP1000
Záruka: 36 m.
Není skladem
Prověříme pro Vás
5 611 Kč/ks
6 789,31 Kč s DPH
+-
Převodník klešťový
E27Rozsahy měření 0,05 A...7 A AC (10 A DC), 0,05 A...70 A AC (100 A DC)
Výstup 100 mV / A, 10 mV / A, šířka pásma 100 kHz
Průměr 11,8 mm, vodič s konektory BNC
Napájení: baterie 9V nebo adaptér
Dodávka včetně 9V baterie a návodu na obsluhu
Zjistit více
Výstup 100 mV / A, 10 mV / A, šířka pásma 100 kHz
Průměr 11,8 mm, vodič s konektory BNC
Napájení: baterie 9V nebo adaptér
Dodávka včetně 9V baterie a návodu na obsluhu
Zjistit více
OBJ: P01.1200.27
EAN: 3663653007757
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
11 320 Kč/ks
13 697,20 Kč s DPH
+-
SW rozšíření
Dekódování sběrnic (SW)1553
Popis výrobku

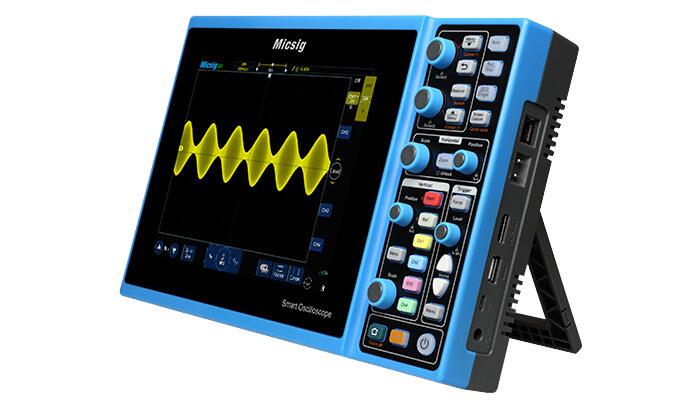

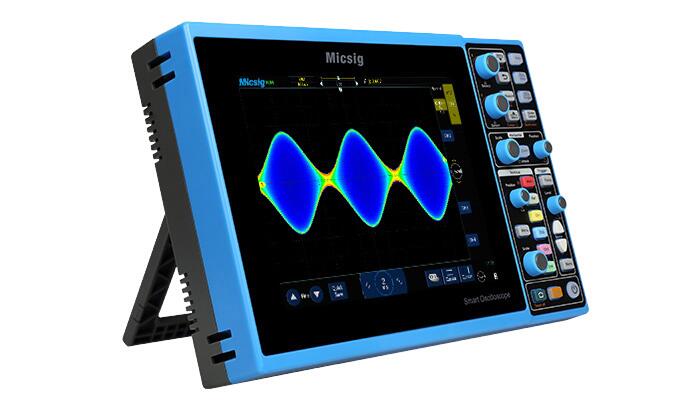

Kombinovaný tabletový osciloskop s hybridním ovládáním Micsig STO 1104
Inteligentní osciloskopy řady Micsig STO1000 využívají inovativní způsob ovládání, který kombinuje plně dotykové ovládání s ovládáním tlačítky a knoflíky a s ovládáním počítačovou myší. Disponují velkou hloubkou paměti, Wi-fi rozhraním, dekódováním sériových sběrnic a dalšími funkcemi. Integrovaný akumulátor nabízí měření kdekoli je to potřeba.Hlavní parametry
- Digitální čtyřkanálový osciloskop s šířkou pásma 100 MHz
- Vzorkování v reálném čase až 1 GS/s
- Náběžná hrana ≤ 3,5 ns
- Možnost aktivace high pass a low pass filtru, 20 MHz omezení pásma
- Hloubka paměti 28 Mpts (verze C), 70 Mpts (verze E),
- Maximální zachycení 80 000 wfm/s (verze C), 130 000 wfm/s (verze E)
- Dekódování sběrnic UART, CAN, LIN, SPI, I2C, 1553B (volitelně), 429 (volitelně)
- 256 úrovní intenzity při zobrazení dosvitu
- Frekvenční spektrální analýza FFT
- Matematické funkce s automatickým měřením až 23 parametrů (současné zobrazení až 10 parametrů)
- Možnost uložení a zobrazení referenčních signálů
- Kurzory a funkce ZOOM
- Režim YT a XY
- Záznam videa

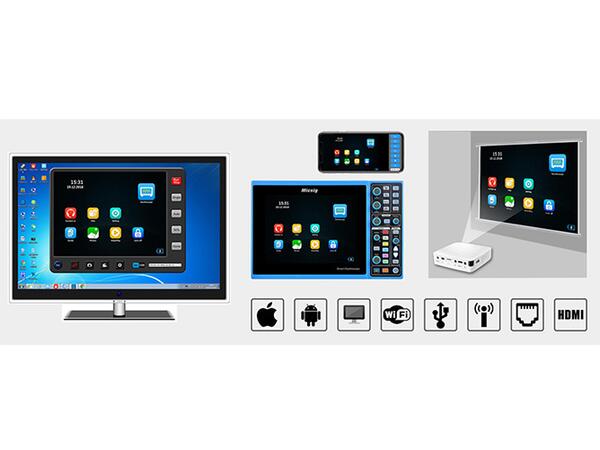

Komunikace a ukládání dat
- Vestavěná 8GB paměť pro ukládání dat s možností rozšíření externí USB pamětí
- USB HOST pro připojení externí paměti USB
- USB DEVICE pro připojení přístroje k PC
- LAN, Wifi
- HDMI
- Dálkové ovládání pomocí iOS nebo Android aplikace
Další funkce a parametry
- Barevný dotykový 8‘‘ displej s rozlišením 800 x 600 bodů, mřížka 14 x 10 dílků
- Vysoce kvalitní tlačítka a knoflíky pro jednoduché ovládání
- Rychlá aktualizace displeje umožňuje sledovat i velice rychle se měnící děje
- Podpora vícebodového dotyku pro snadné ovládání Multi-Touch (5 současných bodů dotyku)
- Možnost ovládání pomocí připojené USB myši
- Napájení z Li-Ion akumulátoru 7,4 V / 7500 mAh nebo externího adaptéru
- Rozměry 280 x 180 x 50 mm
- Hmotnost 1,4 kg
- Bezpečnostní kategorie CAT I / 300 V
- Záruka 2 roky (na hlavní přístroj)
Služby nabízené k námi dodaným přístrojům
- Konzultace vhodnosti jednotlivých typů s doporučením
- Poradenství se softwarem přístroje (pokud je součástí dodávky)
- Prodejní i poprodejní podpora
- Zajištění záručního i pozáručního servisu
- Zajištění pravidelných kalibrací
SOFTWARE PRO PŘÍSTROJ
 |
|
|
 |
|
Technické údaje
Parametry
| Typ | Digitální |
|---|---|
| Zobrazení | LCD dotykový |
| Šířka pásma | 100 MHz |

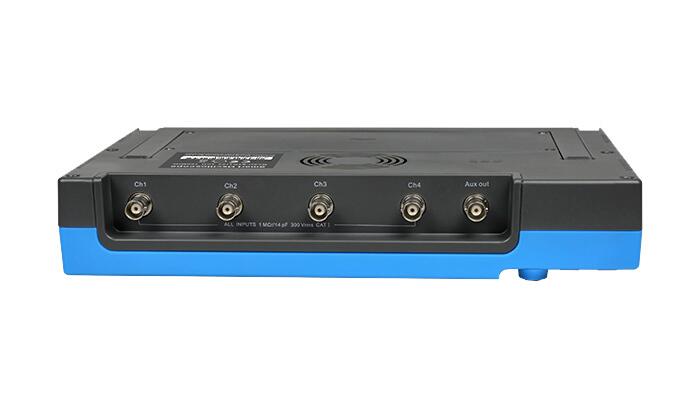

| Počet vstupů | 4 |
| Izolované vstupy |  Ne |
| Vzorkovací rychlost | 1 GS/s |
| Opakované děje | 1 GS/s |
| Vertikální rozlišení | 8 Bit |
| Citlivost vstupu / dílek | 1 mV … 10 V |
| Časová základna / dílek | 1 ns … 1000 s |
| Multimetr | Ne |
| Analýza sběrnic - BUSHealth |  Ano |
| Rozhraní NFC | Ne |
| Provoz na baterie | Ano |
| Poznámka | Kombinace multidotykového kapacitního displeje s tradičními tlačítky a knoflíky |
