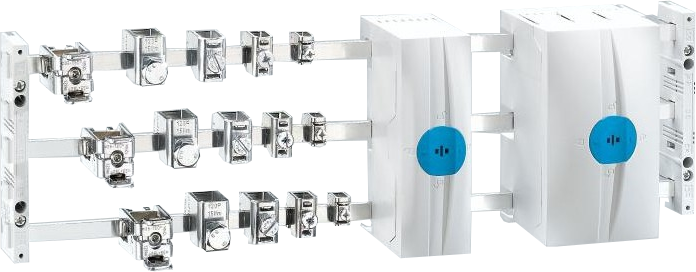

Svorky a svorkové bloky

Pomocí univerzálních svorek lze připojit vodiče s průřezem od 1,5 do 120 mm2 k přípojnici tloušťky 5 nebo 10 mm. Integrované zajišťovací pružiny, otevřený rám svorky a utahovací šroub svorky s pojistkou proti úplnému vyšroubování umožňují jednoduchou montáž.

Dostupnost: Skladem v GHV
Vybrat variantu (8)
ChatDotaz na produkt
PorovnáníPorovnat
Radek Odložilík
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA a přípojnicových systémů WÖHNER.

Varianty k produktu Svorky a svorkové bloky (8)

Filtrace
Skladem

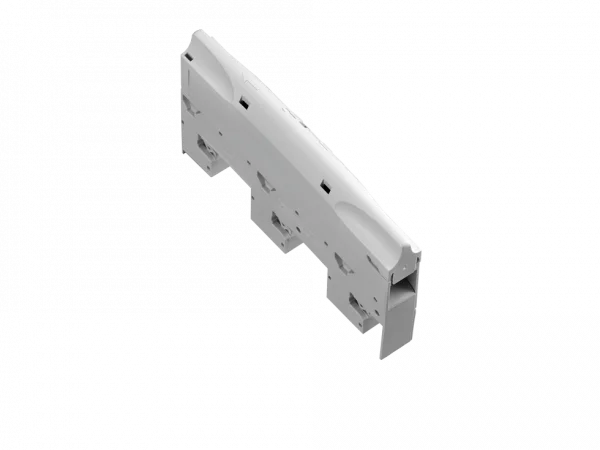

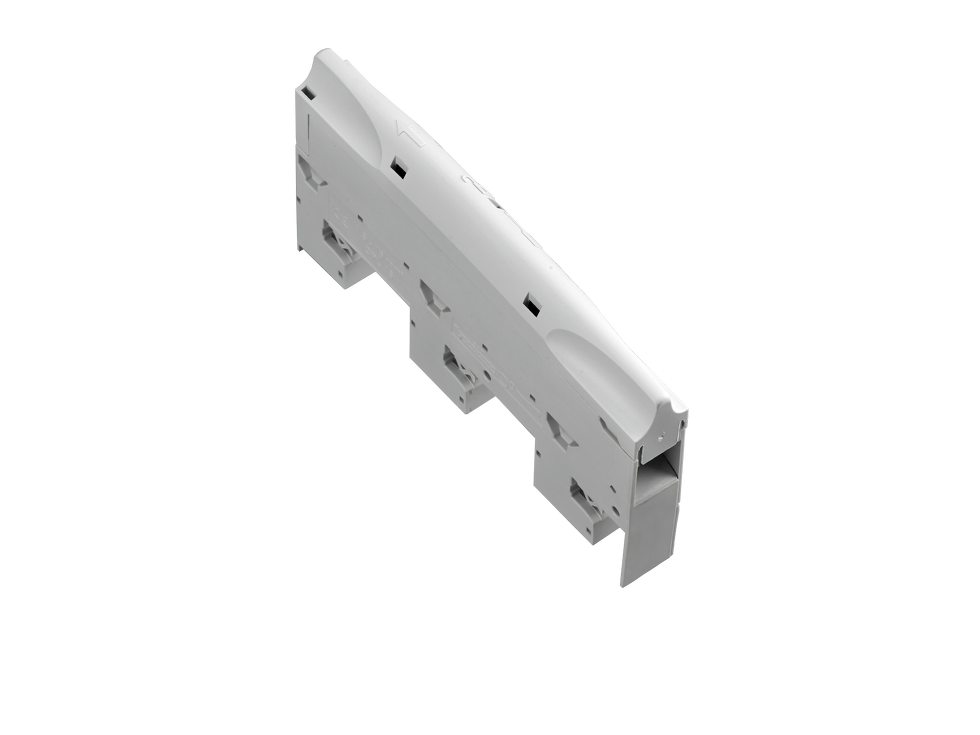

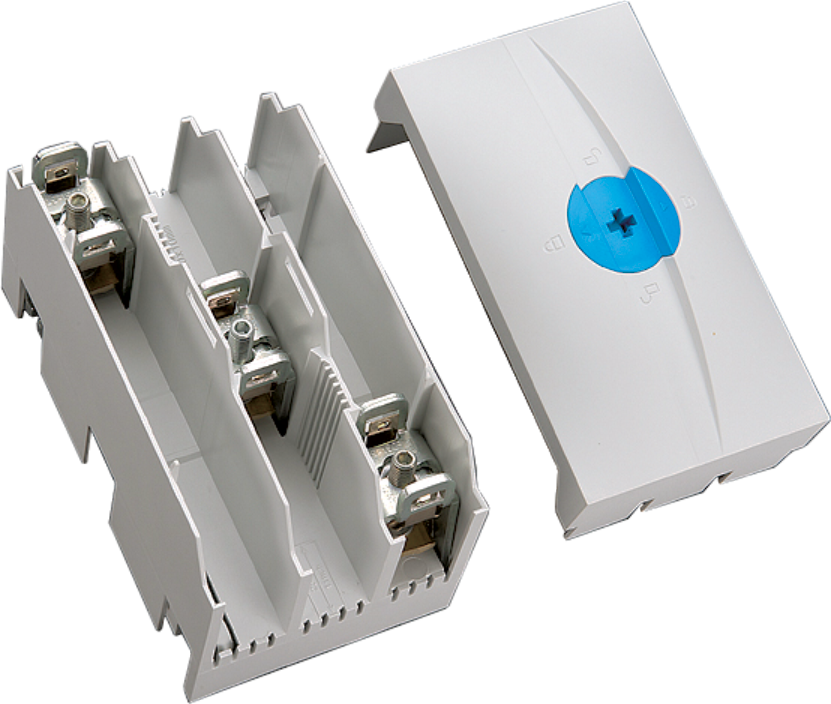

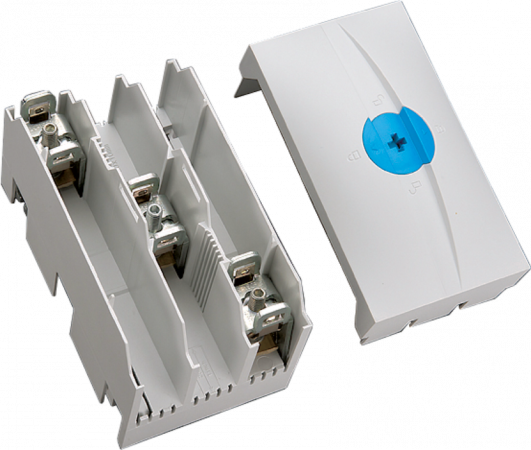

01562
30Compact 3P
Připojovací panel, 1,5-16mm2, 3-pól
Připoj: 3P; 1,5-16mm2; s pružinovými svorkami; rozměry: 20 x 160 mm;
Pro přípojnice: 12 x 5, 10 mm;
OBJ: 01562.000
EAN: 4021267015626
Záruka: 24 m.
Skladem v GHV
skladem 6 ks
Na dotaz
Poptejte cenu
Porovnání

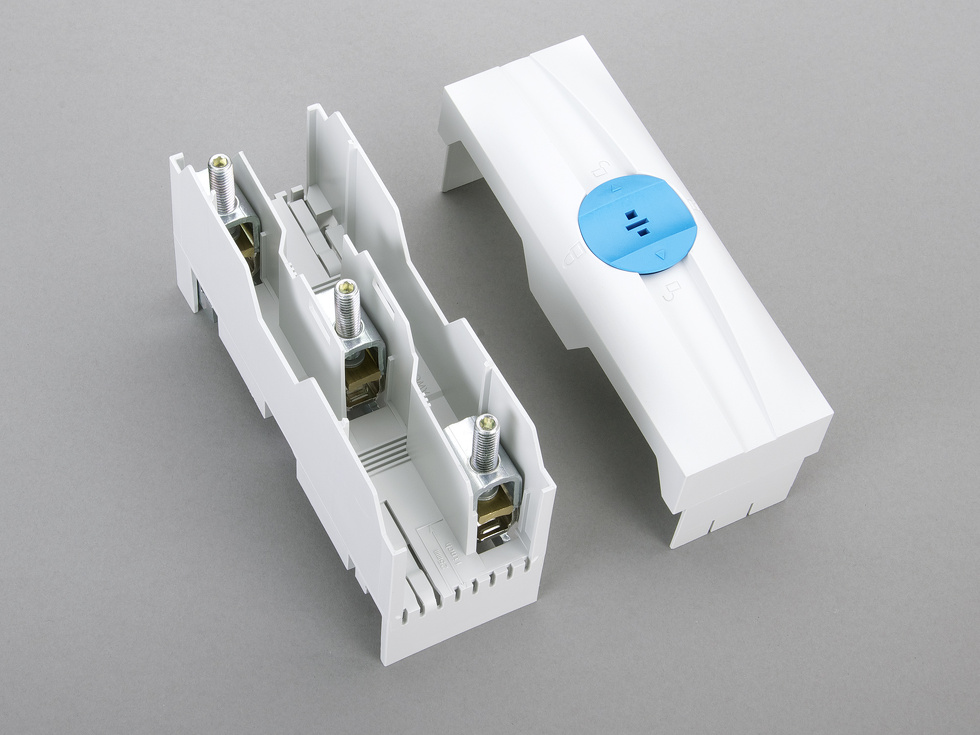

01401
30Compact 3P
Připojovací panel, 6-50mm2, 3-pól
Připoj: 3P; 6-50(70)mm2; rozměry: 54 x 160 mm;
Pro přípojnice: 12 x 5, 10 mm;
OBJ: 01401.000
EAN: 4021267014018
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

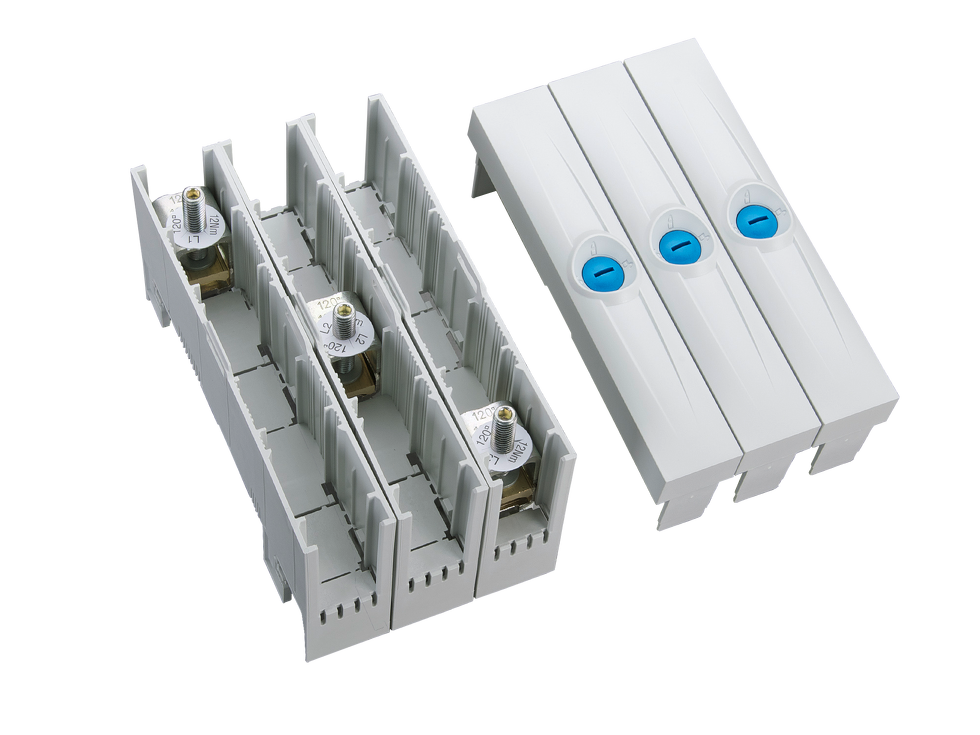

01370
30Compact 3P/5P
Připojovací panel, 10-120mm2, 3-pól
Připoj: 3P - L1, L2, L3; 10 - 120mm2; 3 moduly;
Pro přípojnice: 12 x 5, 10 mm;
OBJ: 01370.000
EAN: 4021267013707
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

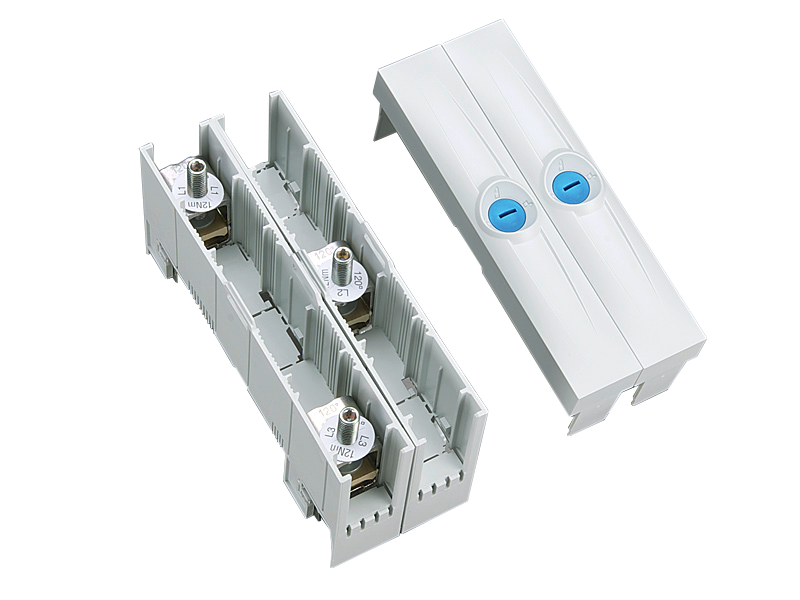

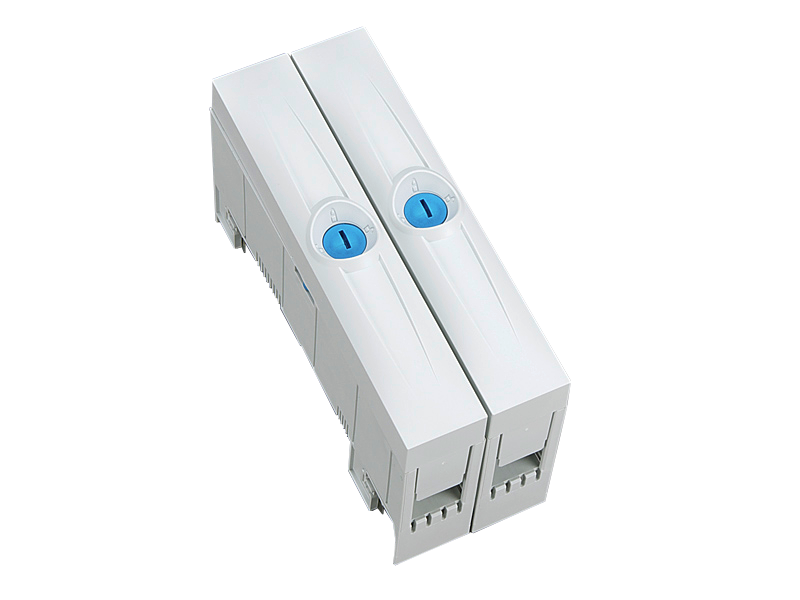

01426
30Compact 3P/5P
Připojovací panel, 10-120mm2, 3-pól
Připoj: 3P - L1, L2, L3; 10 - 120mm2; 2 moduly;
Pro přípojnice: 12 x 5, 10 mm;
OBJ: 01426.000
EAN: 4021267014261
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

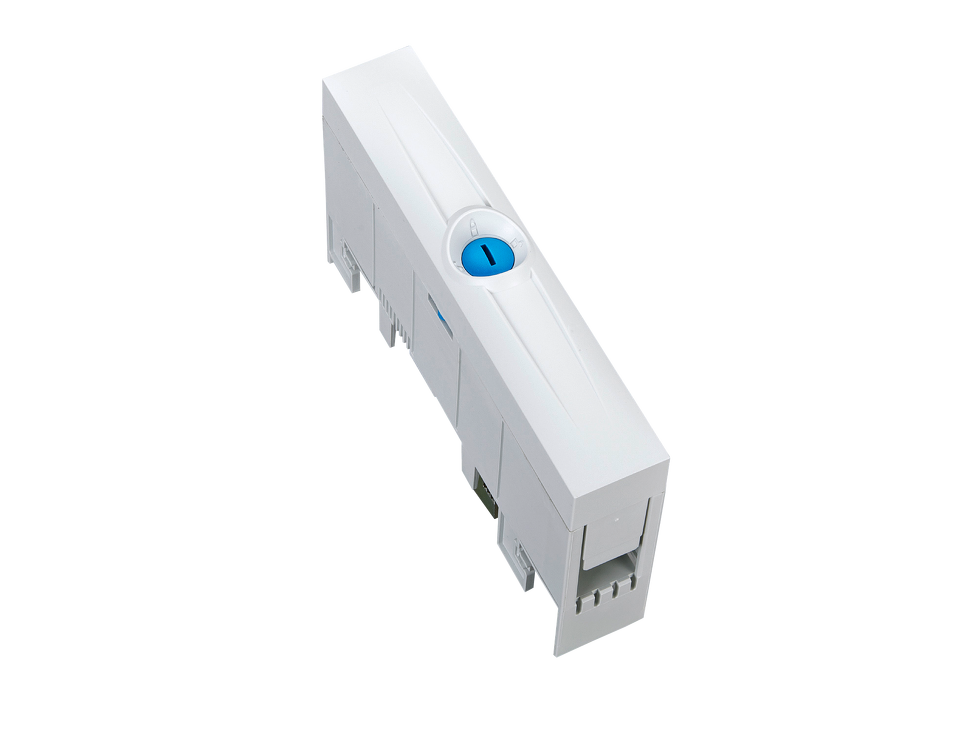

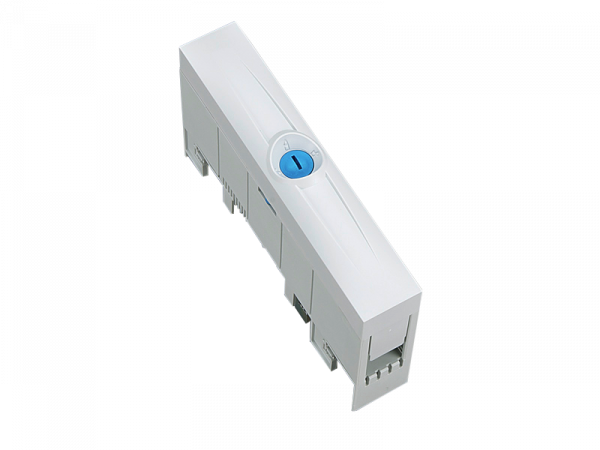

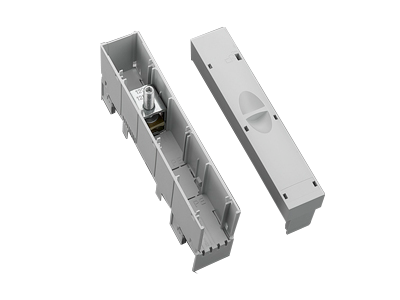

01364
30Compact 5P
Připojovací panel, 10-120mm2, N-pól
Připoj: N; 10 - 120mm2;
Pro přípojnice: 12 x 5, 10 mm;
OBJ: 01364.000
EAN: 402126701364
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

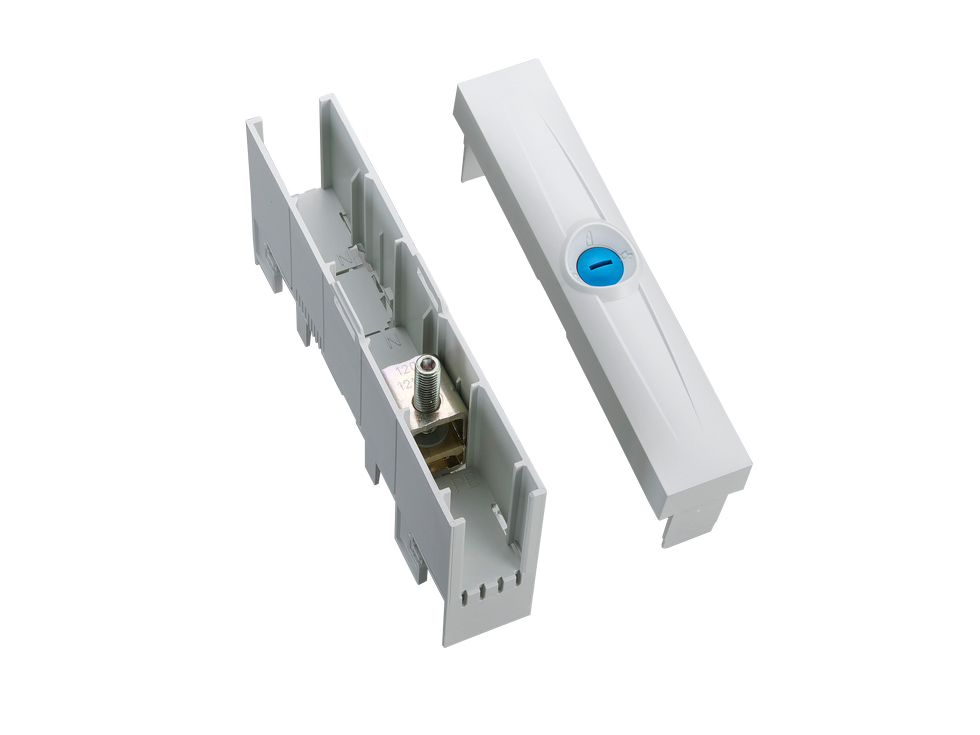

01367
30Compact 5P
Připojovací panel, 10-120mm2, PE-pól
Připoj: PE; 10 - 120mm2;
Pro přípojnice: 12 x 5, 10 mm;
OBJ: 01367.000
EAN: 4021267013677
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

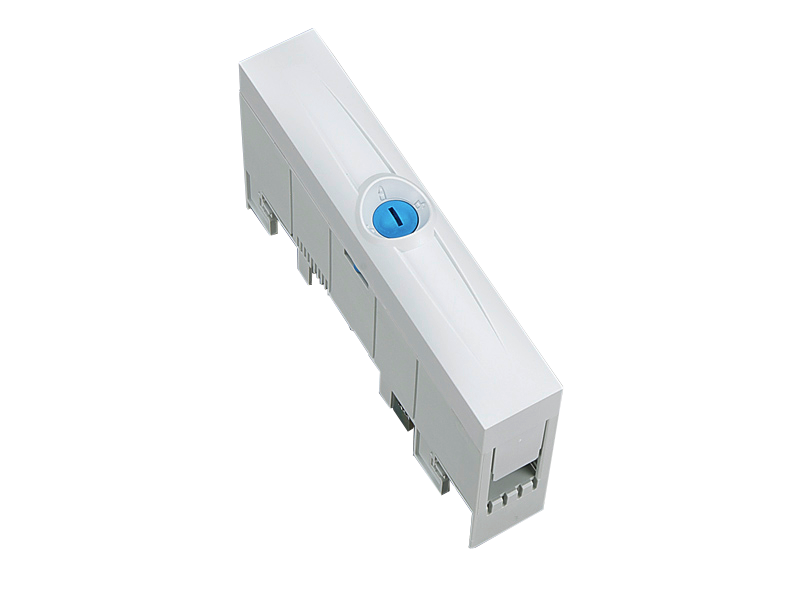

01427
30Compact 5P
Připojovací panel, 10-120mm2, PE+N-pól
Připoj: PE + N; 10 - 120mm2;
Pro přípojnice: 12 x 5, 10 mm;
OBJ: 01427.000
EAN: 4021267014278
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
01165
30Compact 3P
Připojovací panel, 35-150mm2, 3-pól
Připoj: 3P; 35-150mm2; rozměry: 90 x 160 mm;
Pro přípojnice: 12 x 5, 10 mm;
OBJ: 01165.000
EAN: 4021267011659
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

Další varianty k Svorky a svorkové bloky

01284
30Compact 3P, 60Classic
Svorka CRITO univerzální, 5x 1.5-16
Pro šířku přípojnic 5mm, průřez vodiče 1,5-16 mm2; pro lamelové přípojnice: 8 x 6 x 0,5; 65A, 690V (UL 55A, 600V); rozměry: 12 x 23 x 25 mm;
Zjistit více
OBJ: 01284.000
EAN: 4021267012847
Záruka: 24 m.
Skladem v GHV
skladem >1000 ks
Na dotaz
Poptejte cenu
Porovnání
01285
30Compact 3P, 60Classic
Svorka CRITO univerzální, 5x 4-35
Pro šířku přípojnic 5mm, průřez vodiče 4-35 mm2; pro lamelové přípojnice: 3 x 9 x 0,8 nebo 6 x 9 x 0,8; 115A, 690V (UL 95A, 600V); rozměry: 16 x 29 x 36 mm;
Zjistit více
OBJ: 01285.000
EAN: 4021267012854
Záruka: 24 m.
Skladem v GHV
skladem >1000 ks
Na dotaz
Poptejte cenu
Porovnání
01287
30Compact 3P, 60Classic
Svorka CRITO univerzální, 5x 16-70
Pro šířku přípojnic 5mm, průřez vodiče 16-70 mm2; pro lamelové přípojnice: 2 x 3 x 9 x 0,8 nebo 6 x 9 x 0,8 nebo 6 x 13 x 0,5; 175A, 690V (UL 175A, 600V); rozměry: 21 x 32 x 42 mm;
Zjistit více
OBJ: 01287.000
EAN: 4021267012878
Záruka: 24 m.
Skladem v GHV
skladem >900 ks
Na dotaz
Poptejte cenu
Porovnání
01068
30Compact 3P, 60Classic
Svorka CRITO univerzální, 5x 16-120
Pro šířku přípojnic 5mm, průřez vodiče 16-120 mm2; pro lamelové přípojnice: 4 x 15,5 x 0,8 nebo 6 x 15,5 x 0,8 nebo 10 x 15,5 x 0,8; 250A, 690V (UL 255A, 600V); rozměry: 24 x 36 x 55 mm;
Zjistit více
OBJ: 01068.000
EAN: 4021267010683
Záruka: 24 m.
Skladem v GHV
skladem >200 ks
Na dotaz
Poptejte cenu
Porovnání

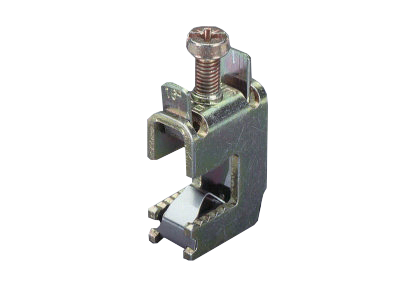

01289
30Compact 3P, 60Classic, 185Power
Svorka CRITO univerzální,10x 1.5-16
Pro šířku přípojnic 10mm, průřez vodiče 1,5-16 mm2; pro lamelové přípojnice: 8 x 6 x 0,5; 65A, 690V (UL 55A, 600V); rozměry: 12 x 23 x 25 mm;
Zjistit více
OBJ: 01289.000
EAN: 4021267012892
Záruka: 24 m.
Skladem v GHV
skladem >1000 ks
Na dotaz
Poptejte cenu
Porovnání
01290
30Compact 3P, 60Classic, 100Energy, 185Power
Svorka CRITO univerzální,10x 4-35
Pro šířku přípojnic 10mm, průřez vodiče 4-35 mm2; pro lamelové přípojnice: 3 x 9 x 0,8 nebo 6 x 9 x 0,8; 115A, 690V (UL 95A, 600V); rozměry: 16 x 29 x 35 mm;
Zjistit více
OBJ: 01290.000
EAN: 4021267012908
Záruka: 24 m.
Skladem v GHV
skladem >800 ks
Na dotaz
Poptejte cenu
Porovnání

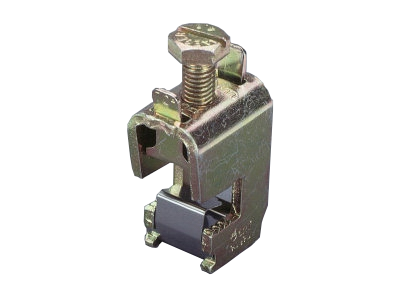

01292
30Compact 3P, 60Classic, 100Energy, 185power, CNJ
Svorka CRITO univerzální,10x 16-70
Pro šířku přípojnic 10mm, průřez vodiče 16-70 mm2; pro lamelové přípojnice: 2 x 3 x 9 x 0,8 nebo 6 x 9 x 0,8 nebo 6 x 13 x 0,5; 175A, 690V (UL 175A, 600V); rozměry: 21 x 32 x 42 mm;
Zjistit více
OBJ: 01292.000
EAN: 4021267012922
Záruka: 24 m.
Skladem v GHV
skladem >900 ks
Na dotaz
Poptejte cenu
Porovnání

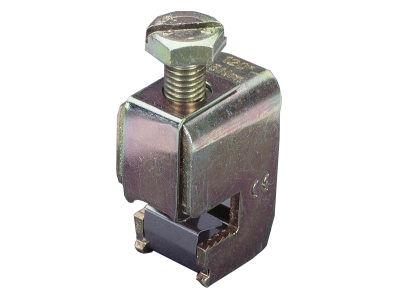

01203
30Compact 3P, 60Classic, 100Energy, 185Power, CNJ
Svorka CRITO univerzální,10x 16-120
Pro šířku přípojnic 10mm, průřez vodiče 16-120 mm2; pro lamelové přípojnice 4 x 15,5 x 0,8 nebo 6 x 15,5 x 0,8 nebo 10 x 15,5 x 0,8; 250A, 690V (UL 255A, 600V); rozměry: 24 x 36 x 55 mm;
Zjistit více
OBJ: 01203.000
EAN: 4021267012038
Záruka: 24 m.
Skladem v GHV
skladem >300 ks
Na dotaz
Poptejte cenu
Porovnání

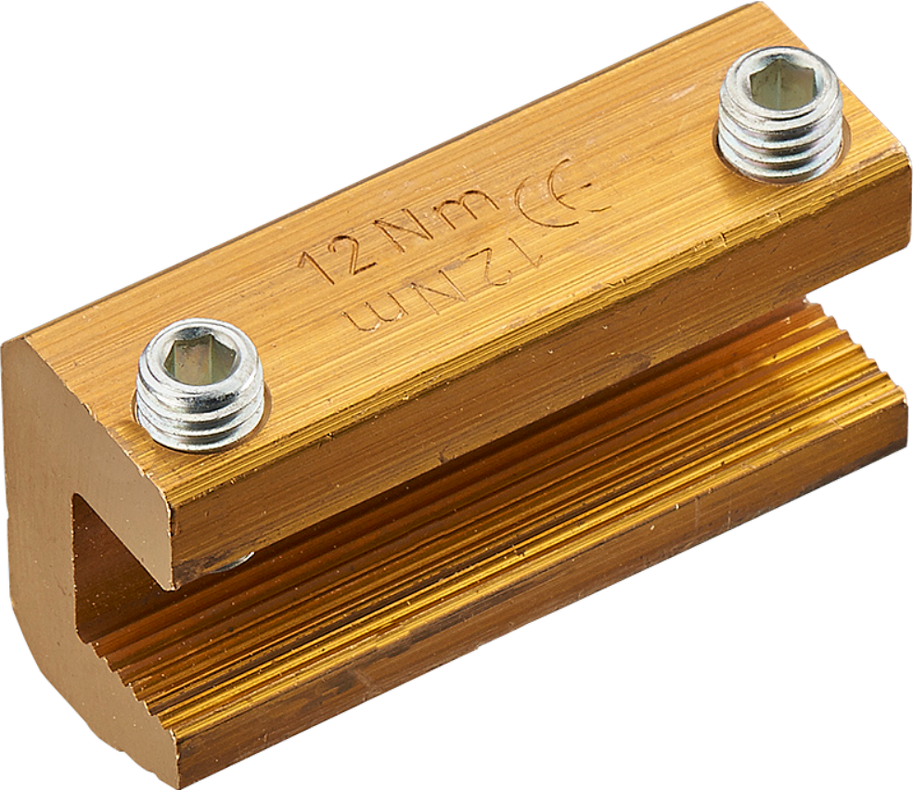

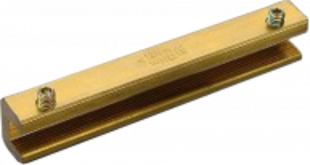

01166
Svorka pro podélné spojení přípojnic 30Compact 3P, 60Classic
Spojka přípojnicová, pro tl. 12-20, 55mm
Pro přípojnice: 12, 15, 20 x 5, 10 mm; jm. proud: 520 A; rozměry: 55 x 29 x 20 mm; 2 upínací šrouby M8;
Zjistit více
OBJ: 01166.000
EAN: 4021267011666
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
Na dotaz
Poptejte cenu
Porovnání

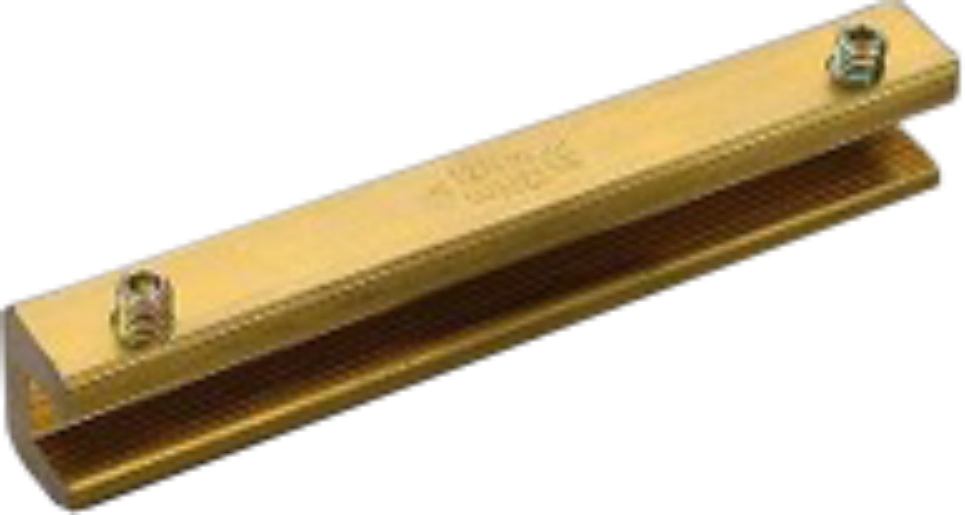

01193
Svorka pro podélné spojení přípojnic 30Compact 3P, 60Classic
Spojka přípojnicová, pro tl. 12-20, 150mm
Pro přípojnice: 12, 15, 20 x 5, 10 mm; jm. proud: 630 A; rozměry: 150 x 36 x 20 mm; 2 upínací šrouby M8;
Zjistit více
OBJ: 01193.000
EAN: 4021267011932
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
Na dotaz
Poptejte cenu
Porovnání

Volitelné příslušenství k Svorky a svorkové bloky

01093
30Compact 3P, 60Classic
Kryt svorek 01284.000 a 01289.000
Rozměry: 15 x 35 x 50 mm;
Zjistit více
OBJ: 01093.000
EAN: 4021267010935
Záruka: 24 m.
Skladem v GHV
skladem 4 ks
Na dotaz
Poptejte cenu
Porovnání

Popis výrobku

Svorky a svorkové panely / moduly

  • Univerzální nasuvné svorky na přípojnice šířky 5 nebo 10 mm do 120 mm2
  • Nasazovací svorky dvojdílné: do 150 mm2
  • Svorkové panely / moduly: 3-pólové do 150 mm2 (splňující krytí IP20)
  • Svorky CRITO: určeny pro připojení vodičů s kruhovým průřezem a lamelových přípojnic - tyto svorky se sedlovými čelistmi umožňují sevřít přípojnici z obou stran a připojit vodič bez vrtání

Rozšířené informace

Univerzální svorky

Objednací číslo Proudová zatížitelnost [A]  Pro vodič o průřezu [mm2] Pro tloušťku přípojice [mm] Specifikace vodičů se čtvercovým popř. kruhovým průřezem
Pozn.*
01284.000 180 1,5...16 5 jk, vk, vf, vf+ko
01285.000 270 4...35 5 vk, vf, vf+ko
01287.000 400 16...70 5 vk, vf, vf+ko
01068.000 440 16...120 5 vk, vf, vf+ko
01289.000 180 1,5...16 10 jk, vk, vf, vf+ko
01290.000 270 4...35 10 vk, vf, vf+ko
01292.000 400 16...70 10 vk, vf, vf+ko
01203.000 440 16...120 10 vk, vf, vf+ko

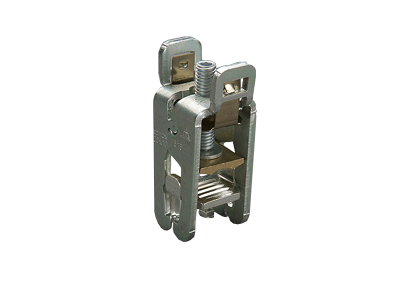

01135.000 480 35...150  5-10 vs, vk, vf, vf+ko

Pozn.*:
Pro jednotlivé druhy vodičů jsou použity následující označení

Zkratka Popis
jk jednožilový kabel (kulatý průřez)
js jednožilový kabel (sektorový průřez)
vk vícežílový kabel (kulatý průřez)
vs vícežílový kabel (sektorový průřez)
vf velmi ohebný (flexibilní) splétaný kabel
vf+ko velmi ohebný splétaný kabel zakončený kovovou objímkou
Cu fb Cu lamelová sběrnice (flexibar)

Svorkové panely / moduly

Objednací číslo Proudová zatížitelnost [A] Pro vodič s průřezem [mm2] Počet pólů Použití
01562.000 80 1,5 ... 16 3 Pro fázové vodiče
01401.000 175    6 ... 50 3 -
01370.000  (Detail) 250  10 ... 120 3 Pro fázové vodiče
01364.000  (Detail) -  10 ... 120 1 Pro N vodič
01367.000  (Detail) -  10 ... 120 1 Pro PE vodič
01426.000  (Detail) 250  10 ... 120 3 pro fázové vodiče
01427.000 -  10 ... 120 1 Pro N+PE vodič
01165.000 275  35 ... 150 3 -
