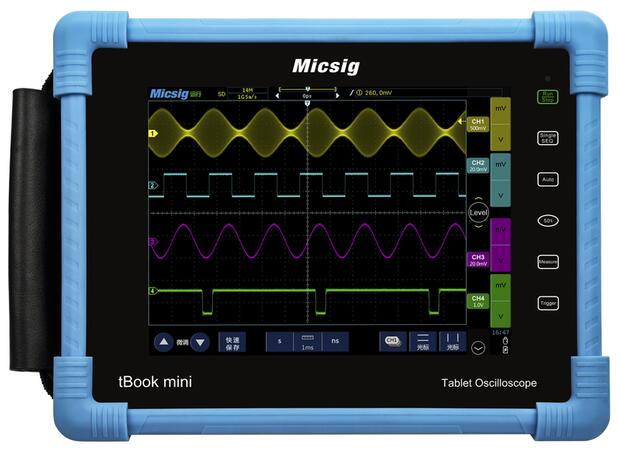

Micsig TO1104 - Scopemetr
Dvoukanálový osciloskop s dotykovou obrazovkou řady tBook mini
Přenosný bateriový čtyřkanálový osciloskop s dotykovou obrazovkou do 100 MHz. Tabletové provedení řady tBook mini umožňuje rychlé a snadné měření díky multidotykovému displeji a široké paletě funkcí.
Volitelné příslušenství k Micsig TO1104 - Scopemetr
Výrobce Multicontact
Balení: Isoprobe III 10:1 ECO, ZGA-S 1ks, GS400 1ks, GM284 1ks, SK-IP 1ks, SCC 1ks
Zjistit více

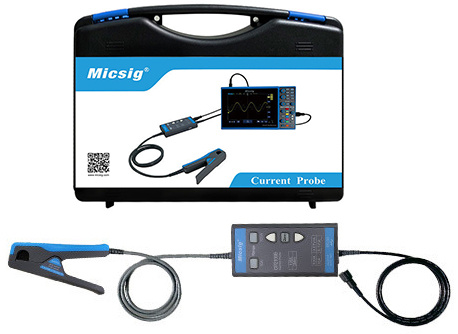

Výstup 100 mV / A, 10 mV / A, šířka pásma 800 kHz
Průměr 13 mm, vodič s konektory BNC
Napájení: USB konektor
Dodávka: převodník CP2100A, kufr a návod k obsluze
Zjistit více
Výstup 100 mV / A, 10 mV / A, šířka pásma 2,5 MHz
Průměr 13 mm, vodič s konektory BNC
Napájení: microUSB konektor
Zjistit více
Výstup 10 mV / A, šířka pásma 1 MHz
Průměr 26 mm, vodič s konektory BNC
Napájení: vestavěný akumulátor nebo microUSB konektor
Zjistit více
Šířka pásma 10 Hz ... 100 kHz
Průměr 52 mm, vodič s konektorem BNC (délka 1,5 m)
Výstup 100 mV / A, 10 mV / A, šířka pásma 100 kHz
Průměr 11,8 mm, vodič s konektory BNC
Napájení: baterie 9V nebo adaptér
Dodávka včetně 9V baterie a návodu na obsluhu
Zjistit více
Popis výrobku
- Digitální čtyřkanálový osciloskop s šířkou pásma 100 MHz

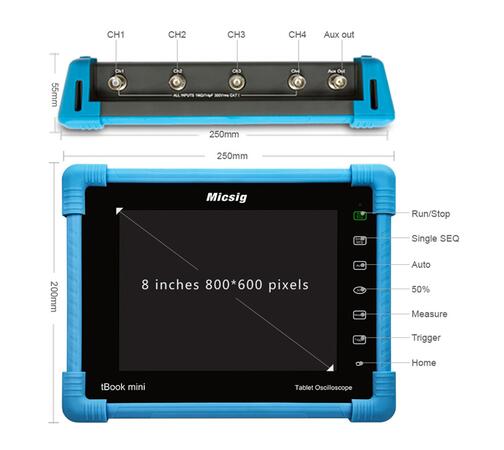

- Barevný dotykový displej 8‘‘ s rozlišením 800 x 600 bodů, mřížka 14 x 10 dílků
- Rychlá aktualizace displeje umožňuje sledovat i velice rychle se měnící děje
- Podpora vícebodového dotyku pro snadné ovládání Multi-Touch (5 současných bodů dotyku)
- Vzorkování v reálném čase až 1 GS/s
- Možnost aktivace high pass a low pass filtru
- Vetikální citlivost až 500 μV / dílek (volitelně)
- Hloubka paměti 28 Mpts
- Maximální zachycení 80 000 průběhů/s
- 256 úrovní intenzity při zobrazení dosvitu
- Frekvenční spektrální analýza FFT
- Matematické funkce s automatickým měřením až 31 parametrů (současné zobrazení až 5 parametrů)
- Možnost uložení a zobrazení referenčních signálů
- Kurzory a funkce ZOOM
- Režim YT a XY
- Vestavěná 8GB paměť pro ukládání dat s možností rozšíření externí USB pamětí
- Komunikační rozhraní
- USB HOST pro připojení externí paměti USB
- USB DEVICE pro připojení přístroje k PC s použitím SW ScopeSuite®
- LAN
- Wi-fi (volitelně)
- HDMI (volitelně)
- dekódování sběrnic UART, LIN, SPI, CAN, I2C (volitelně)
- dekódování sběrnic 1553B, 429 (volitelně) - Možnost ovládání pomocí připojené USB myši
- Záznam videa (volitelně)
- Možnost zamčení obrazovky proti nechtěnému dotyku
- Kompaktní pouzdro s ochranou proti nárazům
- Volitelný akumulátor umožňuje provoz až 5 hodin
- Bezpečnostní kategorie CAT I / 300V
Technické údaje
Parametry
Typ | Digitální |
---|---|
Zobrazení | LCD dotykový |
Šířka pásma | 100 MHz |
Počet vstupů | 4 |
Izolované vstupy | Ne |
Vzorkovací rychlost | 500 MS/s |
Opakované děje | 1 GS/s |
Vertikální rozlišení | 8 Bit |
Citlivost vstupu / dílek | 0,5 mV … 10 V |
Časová základna / dílek | 2 ns … 1000 s |
Multimetr | Ne |
Analýza sběrnic - BUSHealth | Ano |
Rozhraní NFC | Ne |
Provoz na baterie | Ano |
