TP450-250 - Virtuální USB osciloskop s diferenciálním vstupem

Virtuální USB osciloskop s diferenciálním vstupem

Virtuální osciloskop s diferenciálním vstupem pro měření až 450 V
Počet kanálů: 1
Připojení: USB
Šířka pásma: 200 kHz / 250 kS/s
Paměť: až 1 MS
Diferenciální vstup
Cena 3 920 Kč
4 743,20 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (1)
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Kančo
Ing. Jan Kančo
Vedoucí obchodní skupiny měřicí a testovací přístroje - FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, MICSIG a ostatní.

Varianty k produktu TP450-250 - Virtuální USB osciloskop s diferenciálním vstupem (1)

TP450 - Virtuální USB osciloskop s příslušenstvím
Osciloskop virtuální USB
TP450-250

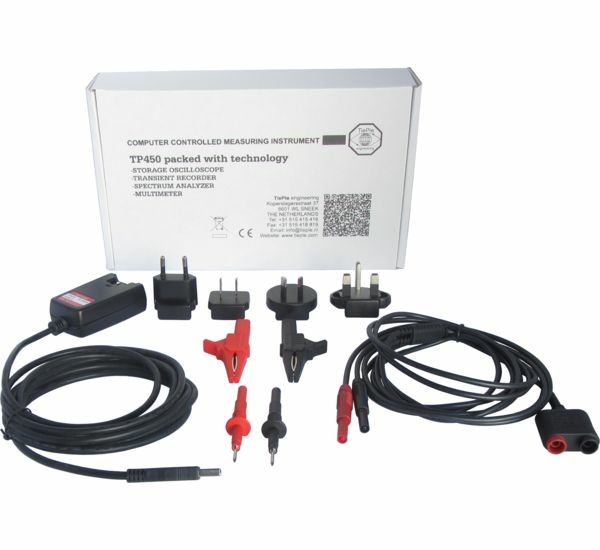

USB osciloskop TP450-250, 1 ks měřicí vodič, 1 sada měřicích hrotů červená a černá, 1 sada krokosvorek červená a černá, software a návod k obsluze
OBJ: TP.TP450-250
Záruka: 24 m.
Není skladem
Prověříme pro Vás
3 920 Kč/ks
4 743,20 Kč s DPH
Porovnání
+-
Košík

Volitelné příslušenství k TP450-250 - Virtuální USB osciloskop s diferenciálním vstupem

Micsig SW rozšíření
Rozšíření
TP450 option XM
Rozšíření: paměť zvětšená na 1 MS
OBJ: TP.TP450-OP-XM
Záruka: 12 m.
Není skladem
Prověříme pro Vás
850 Kč/ks
1 028,50 Kč s DPH
Porovnání
+-
Košík
Micsig SW rozšíření
Rozšíření
TP450-250 option W5
Rozšíření: záruka 5 let
OBJ: TP.TP450-250-OP-W5
Záruka: 12 m.
Není skladem
Prověříme pro Vás
170 Kč/ks
205,70 Kč s DPH
Porovnání
+-
Košík
Příslušenství Multicontact - XDK-1033/I-2 - černá
Krokosvorka
XDK-1033/I-2 černá
CAT IV, 600 V, 19 A, černá
Rozevření 30 mm, připojení vodičů 4 mm
Zjistit více
OBJ: 66.9561-21
Záruka: 12 m.
Není skladem
na cestě 3 ks
212,90 Kč/ks
257,61 Kč s DPH
Porovnání
+-
Košík
Příslušenství Multicontact - XDK-1033/I-2 - červená
Krokosvorka
XDK-1033/I-2 červená
CAT IV, 600 V, 19 A, červená
Rozevření 30 mm, připojení vodičů 4 mm
Zjistit více
OBJ: 66.9561-22
Záruka: 12 m.
Není skladem
na cestě 3 ks
212,90 Kč/ks
257,61 Kč s DPH
Porovnání
+-
Košík
XMA-7 černá Svorka magnetická
Svorka magnetická
XMA-7 černá
CAT III, 1000V, 2A, černá
Průměr magnetu 7 mm, délka 10 mm
Připojení vodičů 4 mm
Zjistit více
OBJ: 66.9516-21
EAN: 2050000366413
Záruka: 12 m.
Skladem v GHV
skladem 9 ks
418,70 Kč/ks
506,63 Kč s DPH
Porovnání
+-
Košík
Příslušenství Multicontact - XMA-7 červená
Svorka magnetická
XMA-7 červená
CAT III, 1000V, 2A, červená
Průměr magnetu 7 mm, délka 10 mm
Připojení vodičů 4 mm
Zjistit více
OBJ: 66.9516-22
EAN: 2050000366420
Záruka: 12 m.
Skladem v GHV
skladem 6 ks
418,70 Kč/ks
506,63 Kč s DPH
Porovnání
+-
Košík
Příslušenství TiePie - TP-BP85 - Sada hrotů
Sada měřicích hrotů
TP-BP85 Set
Tenké hroty pro přímé připojení do konektorů
4ks černá, 1ks červená, 1ks zelená, 1ks modrá, 1ks žlutá
OBJ: TP.TP-BP85-Set
Záruka: 12 m.
Není skladem
Prověříme pro Vás
1 230 Kč/ks
1 488,30 Kč s DPH
Porovnání
+-
Košík
Příslušenství Silex - SX-DS-520AN
Převodník USB2.0 - Ethernet/Wifi
SX-DS-520AN: Prodloužení 1x USB 2.0 přes WiFi nebo Ethernet
Připojení USB zařízení přes počítačovou síť
WiFi: IEEE 802.11a/b/g/n Dual-Band, (2T2R), dvě interní antény
Ethernet: 10BASE-T, 100BASE-TX, 1000BASE-T
USB rozhraní: 1 x USB 2.0
Dodávka: převodník, napájecí adaptér
OBJ: PA.SX-DS-520AN
EAN: 4944406005411
Záruka: 36 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Příslušenství Silex - SX-DS-600
Převodník USB3.0, USB2.0 - Ethernet
SX-DS-600: Prodloužení 1x USB 3.0 a 1x USB 2.0 přes Ethernet
Připojení USB zařízení přes počítačovou síť
Ethernet: 10BASE-T, 100BASE-TX, 1000BASE-T
USB rozhraní: 1x USB 3.0 a 1x USB 2.0
Dodávka: převodník, napájecí adaptér
OBJ: PA.SX-DS-600
Záruka: 36 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

Popis výrobku

Virtuální USB osciloskop s diferenciálním vstupem

  • USB osciloskop s 1 kanálem pro měření v zásuvkovách obvodech
  • Diferenciální vstupy pro měření až 450 V špička-špička
  • Šířka pásma 200 kHz
  • Rozlišení 16 bitů
  • Spektrální analyzátor
  • Výkonný digitální voltmetr
  • Záznamník Y-t

Handyscope TP450-250 je přenosný USB osciloskop pro připojení do zásuvkových obvodů s izolovanými vstupy schopný měřit 450 Všpička-špička se vzorkovací frekvencí 250 kSa/ss možností záznamu do interní paměti o velikosti až 1 MSa (rozšíření).

Příslušenství SW TiePie - 12


Izolované vstupy přístroje dovolují měřit až 450 Všpička-špička, díky čemuž se výborně hodí pro přímá měření v zásuvkových obvodech. Handyscope TP450-250 je možné připojit do obvodů i bez nutnosti použití útlumových článků (atenuátorů). Izolované vstupy zamezují vzniku zemních spojení přes uzemnění sond. To zajišťuje vyšší bezpečnost měření.

Handyscope TP450-250 je navržen tak, aby se co nejlépe dal připojit do zásuvkového obvodu. S adaptérem je možné měřit i pomocí hrotů nebo krokosvorek. Napájení přístroje je zajištěno přímo z USB rozhraní a není tak nutné připojovat nepraktický externí zdroj.

Příslušenství SW TiePie - 13


Díky velmi vysokému 16-bitovému rozlišení odpovídá přesnost přístroje cca 5½ místnému multimetru. Na rozdíl od něj ale poskytuje 5000 měření za periodu signálu oproti cca 3 u běžných multimetrů. Díky tomu je možné zaznamenat i krátké špičky nebo propady napětí. Délka záznamu je limitována pouze velikostí volného prostoru na disku.

Příslušenství SW TiePie - 14


Handyscope TP450-250 se dodává s univerzálním softwarem pro všechny přístroje výrobce. Multi Channel software umožňuje rychlé a pohodlné měření se snadným nastavením a širokou škálou funkcí. Software umožňuje přístroji pracovat jako osciloskop, multimetr, spektrální analyzátor a nebo Y-t záznamník.

Zaznamenaná data je pak možné různě zobrazovat jako jeden graf, nebo více grafů s různými režimy zobrazení. Spektrální analyzátor umožňuje vidět frekvenční spektrum signálu vedle klasického zobrazení. Na výběr jsou různá okna pro matematické zpracování signálů a další nástroje.

Příslušenství SW TiePie - 15


Je možné použít PC jako záznamník s přenosem dat v reálném čase. PC nabízí nepřerušený a teoreticky neomezený záznam dat ve vysoké vzorkovací frekvenci. Limitem je pouze velikost pevného disku. Data na disku lze pak kdykoli analyzovat v plné délce. Samozřejmostí je použití matematických operací přímo během záznamu.

Technické údaje

Parametry

Šířka pásma200 kHz
Počet vstupů1
Izolované vstupyano Ano
Vzorkovací rychlost250 kS/s
Převodník16 Bit
Hloubka paměti16,4 kB
Integrovaný generátorbe Ne
Integrovaný multimetrbe Ne
Propojení pro vícekanálová měřeníano Ano
Spektrální analyzátorano Ano
Analýza sběrnicbe Ne
