TP450-50 - Virtuální USB osciloskop s diferenciálním vstupem

Popis výrobku

Virtuální USB osciloskop s diferenciálním vstupem

• USB osciloskop s 1 kanálem pro měření v zásuvkovách obvodech
• Diferenciální vstupy pro měření až 450 V _{špička-špička}
• Šířka pásma 25 kHz
• Rozlišení 16 bitů
• Spektrální analyzátor
• Výkonný digitální voltmetr
• Záznamník Y-t

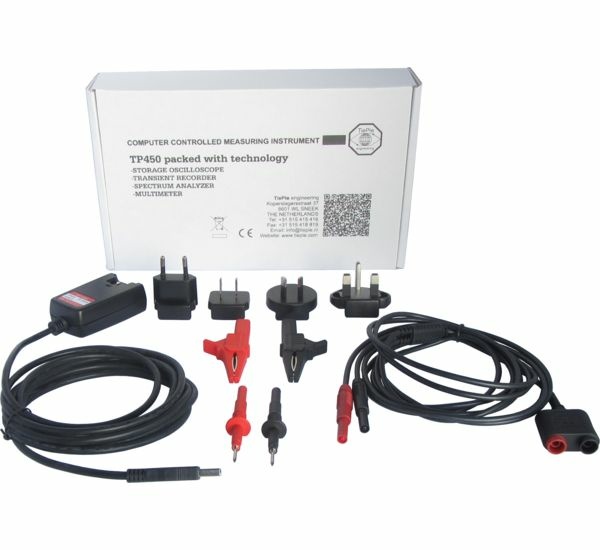

Handyscope TP450-50 je přenosný USB osciloskop pro připojení do zásuvkových obvodů s izolovanými vstupy schopný měřit 450 Všpička-špička se vzorkovací frekvencí 50 kSa/ss možností záznamu do interní paměti o velikosti až 1 MSa (rozšíření).

Izolované vstupy přístroje dovolují měřit až 450 Všpička-špička, díky čemuž se výborně hodí pro přímá měření v zásuvkových obvodech. Handyscope TP450-50 je možné připojit do obvodů i bez nutnosti použití útlumových článků (atenuátorů). Izolované vstupy zamezují vzniku zemních spojení přes uzemnění sond. To zajišťuje vyšší bezpečnost měření.

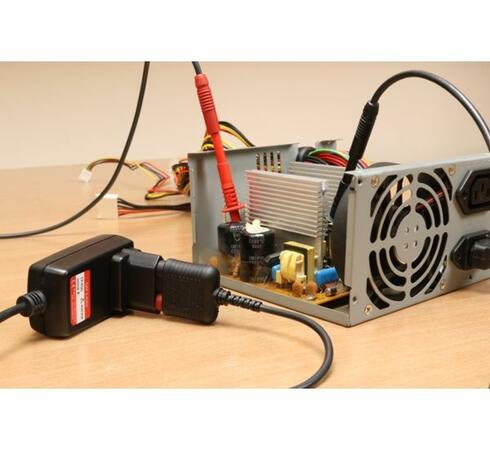

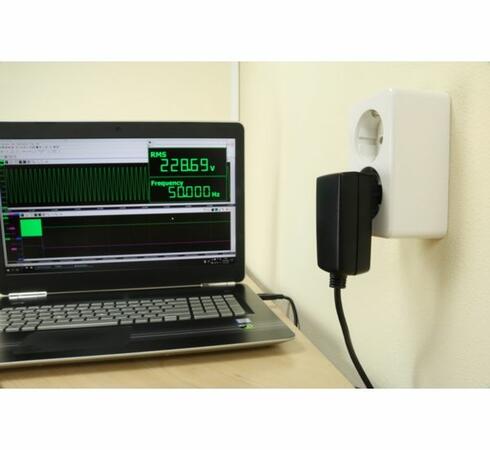

Handyscope TP450-50 je navržen tak, aby se co nejlépe dal připojit do zásuvkového obvodu. S adaptérem je možné měřit i pomocí hrotů nebo krokosvorek. Napájení přístroje je zajištěno přímo z USB rozhraní a není tak nutné připojovat nepraktický externí zdroj.

Díky velmi vysokému 16-bitovému rozlišení odpovídá přesnost přístroje cca 5½ místnému multimetru. Na rozdíl od něj ale poskytuje 1000 měření za periodu signálu oproti cca 3 u běžných multimetrů. Díky tomu je možné zaznamenat i krátké špičky nebo propady napětí. Délka záznamu je limitována pouze velikostí volného prostoru na disku.

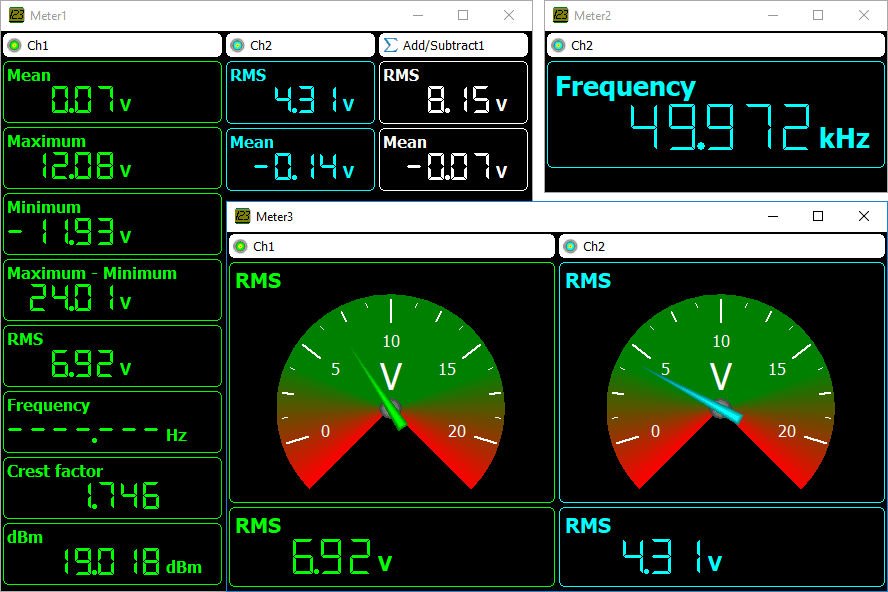

Handyscope TP450-50 se dodává s univerzálním softwarem pro všechny přístroje výrobce. Multi Channel software umožňuje rychlé a pohodlné měření se snadným nastavením a širokou škálou funkcí. Software umožňuje přístroji pracovat jako osciloskop, multimetr, spektrální analyzátor a nebo Y-t záznamník.

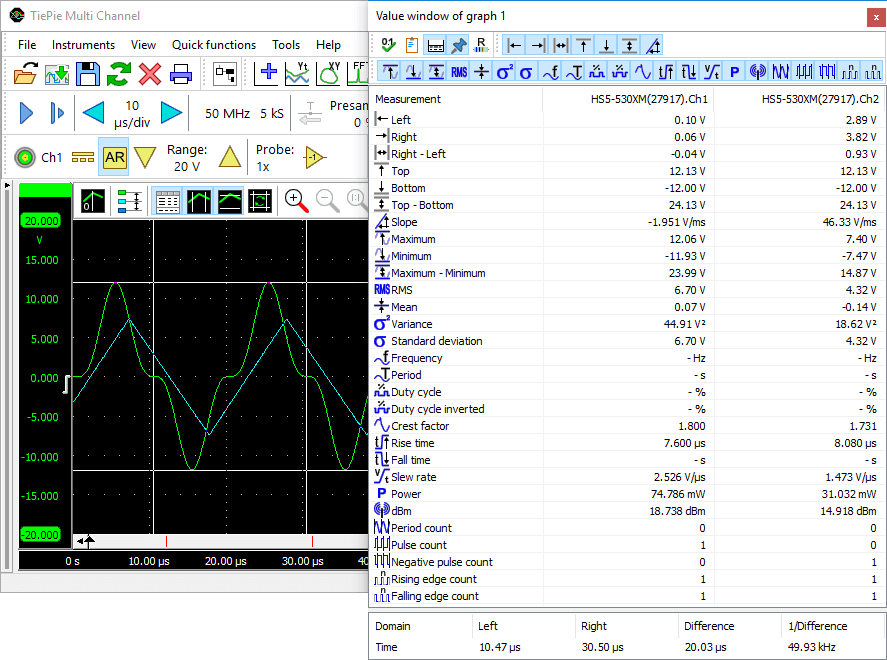

Zaznamenaná data je pak možné různě zobrazovat jako jeden graf, nebo více grafů s různými režimy zobrazení. Spektrální analyzátor umožňuje vidět frekvenční spektrum signálu vedle klasického zobrazení. Na výběr jsou různá okna pro matematické zpracování signálů a další nástroje.

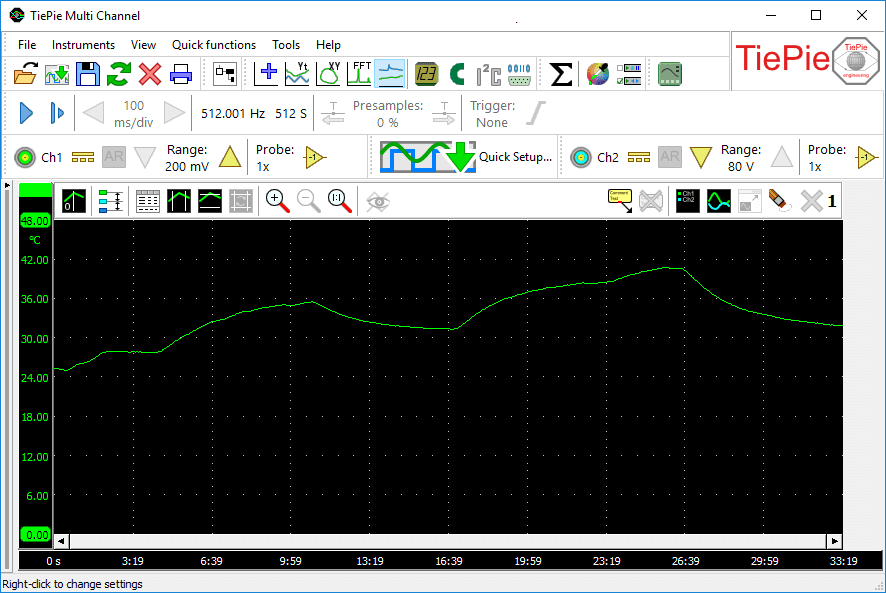

Je možné použít PC jako záznamník s přenosem dat v reálném čase. PC nabízí nepřerušený a teoreticky neomezený záznam dat ve vysoké vzorkovací frekvenci. Limitem je pouze velikost pevného disku. Data na disku lze pak kdykoli analyzovat v plné délce. Samozřejmostí je použití matematických operací přímo během záznamu.
