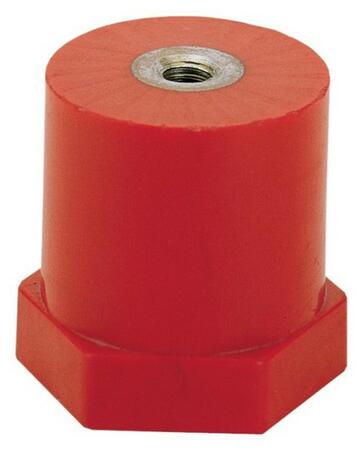

Válcové izolátory CPE - Ø60 mm
Válcové podpěrné a distanční izolátory s velice dobrými elektrickými a mechanickými vlastnostmi.
Cena od 180 Kč
od 217,80 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (12)
Dotaz na produktPorovnat
Jiří Formánek
Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS.
Varianty k produktu Válcové izolátory CPE - Ø60 mm (12)
Válcový plastový izolátor
CPE 40 M10Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 40 mm; průměr: 60 mm, závit: M10
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1500 V
Výška: 40 mm; průměr: 60 mm, závit: M10
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1500 V
OBJ: 90140
EAN: 4061701224832
Záruka: 24 m.
Skladem v GHV
skladem 3 ks
180 Kč/ks
217,80 Kč s DPH
+-
Válcový plastový izolátor
CPE 40 M12Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 40 mm; průměr: 60 mm, závit: M12
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1500 V
Výška: 40 mm; průměr: 60 mm, závit: M12
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1500 V
OBJ: 90141
EAN: 4061701224849
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
180 Kč/ks
217,80 Kč s DPH
+-
Válcový plastový izolátor
CPE 40 M16Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 40 mm; průměr: 60 mm, závit: M16
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1500 V
Výška: 40 mm; průměr: 60 mm, závit: M16
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1500 V
OBJ: 90142
EAN: 4061701224856
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
247 Kč/ks
298,87 Kč s DPH
+-
Válcový plastový izolátor
CPE 60 M10Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 60 mm; průměr: 60 mm, závit: M10
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 3000 V
Výška: 60 mm; průměr: 60 mm, závit: M10
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 3000 V
OBJ: 90143
EAN: 4061701224863
Záruka: 24 m.
Skladem v GHV
skladem >50 ks
248 Kč/ks
300,08 Kč s DPH
+-
Válcový plastový izolátor
CPE 60 M12Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 60 mm; průměr: 60 mm, závit: M12
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 3000 V
Výška: 60 mm; průměr: 60 mm, závit: M12
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 3000 V
OBJ: 90144
EAN: 4061701224870
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
201 Kč/ks
243,21 Kč s DPH
+-
Válcový plastový izolátor
CPE 60 M16Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 60 mm; průměr: 60 mm, závit: M16
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 3000 V
Výška: 60 mm; průměr: 60 mm, závit: M16
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 3000 V
OBJ: 90145
EAN: 4061701224887
Záruka: 24 m.
Skladem v GHV
skladem 3 ks
256 Kč/ks
309,76 Kč s DPH
+-
Válcový plastový izolátor
CPE 80 M10Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 80 mm; průměr: 60 mm, závit: M10
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 5000 V
Výška: 80 mm; průměr: 60 mm, závit: M10
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 5000 V
OBJ: 90146
EAN: 4061701224894
Záruka: 24 m.
Skladem v GHV
skladem 4 ks
232 Kč/ks
280,72 Kč s DPH
+-
Válcový plastový izolátor
CPE 80 M12Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 80 mm; průměr: 60 mm, závit: M12
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 5000 V
Výška: 80 mm; průměr: 60 mm, závit: M12
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 5000 V
OBJ: 90147
EAN: 4061701224900
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
232 Kč/ks
280,72 Kč s DPH
+-
Válcový plastový izolátor
CPE 80 M16Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 80 mm; průměr: 60 mm, závit: M16
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 5000 V
Výška: 80 mm; průměr: 60 mm, závit: M16
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 5000 V
OBJ: 90148
EAN: 4061701224917
Záruka: 24 m.
Skladem v GHV
skladem 5 ks
299 Kč/ks
361,79 Kč s DPH
+-
Válcový plastový izolátor
CPE 100 M10Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 100 mm; průměr: 60 mm, závit: M10
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 8000 V
Výška: 100 mm; průměr: 60 mm, závit: M10
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 8000 V
OBJ: 90149
EAN: 4061701224924
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
288 Kč/ks
348,48 Kč s DPH
+-
Válcový plastový izolátor
CPE 100 M16Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 100 mm; průměr: 60 mm, závit: M16
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 8000 V
Výška: 100 mm; průměr: 60 mm, závit: M16
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 8000 V
OBJ: 90151
EAN: 4061701224955
Záruka: 24 m.
Skladem v GHV
skladem 4 ks
343 Kč/ks
415,03 Kč s DPH
+-
Válcový plastový izolátor
CPE 100 M12Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 100 mm; průměr: 60 mm, závit: M12
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 8000 V
Výška: 100 mm; průměr: 60 mm, závit: M12
Provozní teplota: -40...130°C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 8000 V
OBJ: 90150
EAN: 4061701224948
Záruka: 24 m.
Není skladem
Prověříme pro Vás
288 Kč/ks
348,48 Kč s DPH
+-
Popis výrobku
Izolátory jsou vyrobeny z polyesterového materiálu, zesíleného skelnými vlákny, červené barvy.
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-VO
Mez pevnosti: tolerance ±10 %
Rozšířené informace
| Typ | Napětí přeskoku po povrchu [kV] |
Vnitřní průrazné napětí [kV] |
Pevnost v tahu (max) [kN] |
Pevnost v ohybu (max) [kN] |
Pevnost v tlaku (max) [kN] |
Dotahovací moment (max) [Nm] |
| CPE 40 | 10 | 25 | 11 | 7 | 100 | 24-50 |
|---|---|---|---|---|---|---|
| CPE 60 | 20 | 50 | 15 | 5 | 100 | 24-50 |
| CPE 80 | 25 | 50 | 23 | 9 | 120 | 24-55 |
| CPE 100 | 30 | 50 | 30 | 15 | 150 | 24-55 |
| Typ | F | H (mm) |
Provozní napětí |
Obj. číslo |
| CPE 40 | M 10 | 40 | 1500 V | 90140 |
|---|---|---|---|---|
| M 12 | 90141 | |||
| M 16 | 90142 | |||
| CPE 60 | M 10 | 60 | 3000 V | 90143 |
| M 12 | 90144 | |||
| M 16 | 90145 | |||
| CPE 80 | M 10 | 80 | 5000 V | 90146 |
| M 12 | 90147 | |||
| M 16 | 90148 | |||
| CPE 100 | M 10 | 100 | 8000 V | 90149 |
| M 12 | 90150 | |||
| M 16 | 90151 |
Podpěrné a distanční izolátory typu CPE-Ø60
