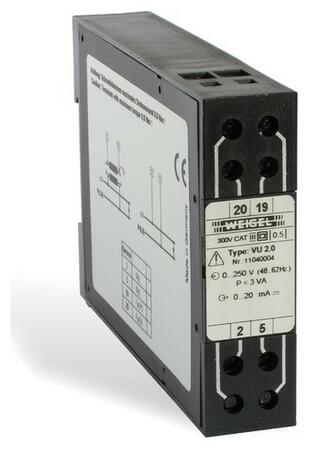

VU 2.0 - Měřicí převodník střídavého napětí
Měřicí převodník sinusového střídavého napětí bez pomocného napájení.
Dostupnost: Prodej ukončen
Nahrazující produkty
Dotaz na produktPorovnat
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.
Nahrazeno produkty
Varianty: 9
Převodníky řady 2.0měřicí jednu elektrickou veličinu s jedním výstupem bez nutnosti připojení externího napájení
Popis výrobku
Vstupní veličiny
| Vstupní veličina | sinusové střídavé napětí |
|---|---|
| Rozsah vstupních hodnot |
0 - 57.7 V |
| Kmitočtový rozsah | 48...62 Hz |
| Příkon | Napěťový transformátor < 3 VA |
| Povolené vybuzení rozsahu | 1,2 UEN |
| Mez přetížitelnosti | 1,2 UEN trvale 2 UEN max. 1 s |
Použití
Měřicí převodníky řady 2.0 převádí střídavé napětí na vynucený DC stejnosměrný proud. Tento výstupní signál může být indikován ukazovacími přístroji cejchovanými v jednotkách měřené veličiny nebo může být použit pro průmyslové měření a regula. Vstup a výstup jsou vzájemně galvanicky odděleny. Výstupy jsou zkratu vzdorné a bezpečené proti chodu naprázdno. Převodníky jsou určeny pro montáž do elektrických strojů a rozváděčů. Při montáži a užívání je třeba dodržovat platné předpis
Popis funkce
Vstup, střídavé napětí, je po galvanickém oddělení usměrněn a převeden přes výstupní obvod na vynucený stejnosměrný
Výstupní veličiny
| Proudový výstup | |
| Výstupní proud IA | vnucený stejnosměrný proud |
|---|---|
| Jmenovitý proud IAN | 0...20 mA |
| Výstupní zátěž RA | 0...500 Ω |
| Chyba zátěže | ≤ 0,4 % při změně zátěže o 50 % |
| Napětí naprázdno | ≤ 20 V |
| Zbytkové vlnění při RA max | cca. 9 mVeff |
| Doba ustálení při RA max | ≤ 100 ms |
Funkční schéma
Obsazení svorek
| Schéma | Svorka | Funkce |
 |
2 | UE - vstupní napětí |
|---|---|---|
| 5 | UE - vstupní napětí | |
| 19 | IA (+) - proudový výkon | |
| 20 | IA (-) - proudový výkon | |
| Čísla svorek odpovídají údajům ve schématech připojení (podle DIN 43 807) | ||
Přesnost při jmenovitých podmínkách
| Přesnost | |
| Přesnost | Třída 0,5 (± 0,5 % z koncové hodnoty) |
|---|---|
| Teplotní drift | ≤ 0,03 %/K |
| Jmenovité podmínky | |
| Kmitočet | 50...60 Hz |
| Průběh signálu | sinusový, činitel harmon. zkreslení ≤ 0,1 % |
| Zátěž | 0,5*RA max. ± 1 % proud. výstup |
| Teplota okolí | 23 °C ± 1 K |
| Doba zahoření | ≥ 1 min |
Pomocné napájení
Bez pomocného napájení.
Schémata připojení
Rozměrový náčrtek
Rozměry jsou uvedeny v milimetrech
Převodní charakteristiky
Mezní hodnoty ovlivňujících veličin
| Klimatické vlastnosti | klimatická třída 3, podle VDE/VDI 3540 |
|---|---|
| Rozsah pracovních teplot | -10...+55 °C |
| Rozsah skladovacích teplot | -25...+65 °C |
| Relativní vlhkost vzduchu | ≤ 75 % roč. průměr, bez orosení |
Předpisy a normy
| DIN EN 60 529 |
|---|
| DIN EN 60 688 |
| DIN EN 60 715 |
| DIN EN 61 010-1 |
| DIN EN 61 326-1 |
| DIN EN 61 000-4-3 |
Zvláštní provedení
| Vstupní veličiny | |
| Jm. vstupní proud IEN | jiný než standardní (na poptávku) |
|---|---|
Technické údaje
| Konstrukční provedení pouzdra | pouzdro se západkou pro montáž na nosnou lištu 35 mm (DIN EN 50022) |
|---|---|
| Materiál pouzdra | lexan 500 R černý se samozhášecími přísadami, provedení podle normy UL 94 V - 0 |
| Připojovací svorky | šroubové svorky |
| Průřezy připojovacích vodičů | max. ≤ 4 mm2 |
| Stupeň krytí | IP 40 pouzdro, IP 20 svorky |
| Zkušební napětí | 2210 V výstup proti pouzdru 3536 V vstup proti pouzdru, měřicí obvod proti výstupu |
| Pracovní napětí | 300 V (síťové napětí fáze-nula) |
| Třída ochrany | II |
| Kategorie přepětí | III |
| Stupeň znečištění | 2 |
| Rozměry š × v × d | 22,5 mm × 80 mm × 115 mm |
| Hmotnost | cca 0,35 kg |
