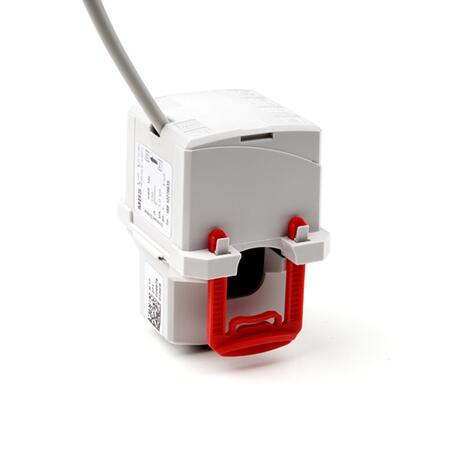

XKBR 18L - Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz

Primární jm. proud: 100 až 250 A
Primární vodič Ø: max 18 mm
Šířka: 49 mm
Výška: 80 mm
Hloubka: 59 mm
Cena od 4 519 Kč
od 5 467,99 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (11)
ChatDotaz na produkt
PorovnáníPorovnat
Jiří Formánek
Jiří Formánek
Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS.

Varianty k produktu XKBR 18L - Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz (11)

Filtrace
Primární jmenovitý proud
Sekundární proud
Třída přesnosti
Jmenovitý výkon
XKBR 18L; 100/1A; 0,3VA; tř.1 Jisticí transformátor proudu
Jisticí transformátor proudu
XKBR 18L; 100/1A; 0,3VA; tř.1
Průměr prim. vodiče: 18,4 mm
Převod transformátoru: 100/1A
Jmenovitý výkon: 0,3VA
Třída přesnosti: 1
OBJ: 18L-3001
EAN: 4061701350630
Záruka: 24 m.
Není skladem
Prověříme pro Vás
4 733 Kč/ks
5 726,93 Kč s DPH
Porovnání
+-
Košík
XKBR 18L; 125/1A; 0,5VA; tř.1 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
XKBR 18L; 125/1A; 0,5VA; tř.1
Průměr prim. vodiče: 18,4 mm
Převod transformátoru: 125/1A
Jmenovitý výkon: 0,5VA
Třída přesnosti: 1
OBJ: 18L-3002
Záruka: 24 m.
Není skladem
Prověříme pro Vás
4 733 Kč/ks
5 726,93 Kč s DPH
Porovnání
+-
Košík
XKBR 18L; 150/1A; 1VA; tř.1 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
XKBR 18L; 150/1A; 1VA; tř.1
Průměr prim. vodiče: 18,4 mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 1VA
Třída přesnosti: 1
OBJ: 18L-3003
Záruka: 24 m.
Není skladem
Prověříme pro Vás
4 733 Kč/ks
5 726,93 Kč s DPH
Porovnání
+-
Košík
XKBR 18L; 150/5A; 1VA; tř.1 Jisticí transformátor proudu
Jisticí transformátor proudu
XKBR 18L; 150/5A; 1VA; tř.1
Průměr prim. vodiče: 18,4 mm
Převod transformátoru: 150/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 1
OBJ: 18L-6001
EAN: 4061701350647
Záruka: 24 m.
Není skladem
Prověříme pro Vás
4 519 Kč/ks
5 467,99 Kč s DPH
Porovnání
+-
Košík
XKBR 18L; 200/1A; 0,2VA; tř.0,5 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
XKBR 18L; 200/1A; 0,2VA; tř.0,5
Průměr prim. vodiče: 18,4 mm
Převod transformátoru: 200/1A
Jmenovitý výkon: 0,2VA
Třída přesnosti: 0,5
OBJ: 18L-3004
Záruka: 24 m.
Není skladem
Prověříme pro Vás
5 282 Kč/ks
6 391,22 Kč s DPH
Porovnání
+-
Košík
XKBR 18L; 200/1A; 1,5VA; tř.1 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
XKBR 18L; 200/1A; 1,5VA; tř.1
Průměr prim. vodiče: 18,4 mm
Převod transformátoru: 200/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
OBJ: 18L-3005
Záruka: 24 m.
Není skladem
Prověříme pro Vás
4 733 Kč/ks
5 726,93 Kč s DPH
Porovnání
+-
Košík
XKBR 18L; 200/5A; 1,5VA; tř.1 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
XKBR 18L; 200/5A; 1,5VA; tř.1
Průměr prim. vodiče: 18,4 mm
Převod transformátoru: 200/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
OBJ: 18L-6002
EAN: 4061701350654
Záruka: 24 m.
Není skladem
Prověříme pro Vás
4 519 Kč/ks
5 467,99 Kč s DPH
Porovnání
+-
Košík
XKBR 18L; 250/1A; 0,5VA; tř.0,5 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
XKBR 18L; 250/1A; 0,5VA; tř.0,5
Průměr prim. vodiče: 18,4 mm
Převod transformátoru: 250/1A
Jmenovitý výkon: 0,5VA
Třída přesnosti: 0,5
OBJ: 18L-3006
Záruka: 24 m.
Není skladem
Prověříme pro Vás
5 282 Kč/ks
6 391,22 Kč s DPH
Porovnání
+-
Košík
XKBR 18L; 250/1A; 2,5VA; tř.1 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
XKBR 18L; 250/1A; 2,5VA; tř.1
Průměr prim. vodiče: 18,4 mm
Převod transformátoru: 250/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
OBJ: 18L-3007
Záruka: 24 m.
Není skladem
Prověříme pro Vás
4 733 Kč/ks
5 726,93 Kč s DPH
Porovnání
+-
Košík
XKBR 18L; 250/5A; 1VA; tř.0,5 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
XKBR 18L; 250/5A; 1VA; tř.0,5
Průměr prim. vodiče: 18,4 mm
Převod transformátoru: 250/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 0,5
OBJ: 18L-6003
EAN: 4061701350661
Záruka: 24 m.
Není skladem
Prověříme pro Vás
5 063 Kč/ks
6 126,23 Kč s DPH
Porovnání
+-
Košík
XKBR 18L; 250/5A; 2VA; tř.1 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
XKBR 18L; 250/5A; 2VA; tř.1
Průměr prim. vodiče: 18,4 mm
Převod transformátoru: 250/5A
Jmenovitý výkon: 2VA
Třída přesnosti: 1
OBJ: 18L-6004
Záruka: 24 m.
Není skladem
Prověříme pro Vás
4 519 Kč/ks
5 467,99 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Násuvný měřicí transformátor se zvýšeným rozsahem frekvenčního pásma do 20 kHz, pro primární jmenovité proudy od 100 A do 250 A, sekundární proud 1 A nebo 5 A, ve třídě přesnosti 0,5 nebo 1.

Nízkonapěťový transformátor pro dodatečnou montáž. Díky fixační sponě je montáž možná pouze jednou rukou a díky malým rozměrům jsou vhodné i do těžko přístupných míst. Transformátory XKBR jsou konstruovány pro maximální provozní napětí do 0,72 kV v souladu s normami DIN EN 61869 1+2. Trvalé přípustné přetížení do 120 % primárního proudu. Podrobeno zkoušce izolačním napětím průmyslového kmitočtu Uef= 3 kV, 50 Hz, 1 minuta.

Obecné vlastnosti

  • Jmenovitý trvalý tepelný proud Icth: 1,2 x IN
  • Jmenovitý krátkodobý tepelný proud Ith: 60 x IN, 1 sec.
  • Nadproudové číslo FS: uvedeno na štítku transformátoru
  • Max. provozní napětí Um: 0,72 kV
  • Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min
  • Jmenovitý kmitočet: 50 Hz
  • Třída izolace: E
  • Přesnost měření do 20 kHz: ΔΦ ≤ 1° @ 0,05-20 kHz
                                                     ε ≤ 2° @ 0,05-1,5 kHz
                                                     ε ≤ 5° @      1,5-9 kHz
                                                     ε ≤ 10°@      9-20 kHz

  • Rozsah pracovních teplot: -5°C až +50°C
  • Rozsah skladovacích teplot: -25°C až +70°C
  • Splňuje normy: ČSN EN 61896-1; ČSN EN 61896-2; IEC 61869-1 a IEC 61869-2

Rozměry

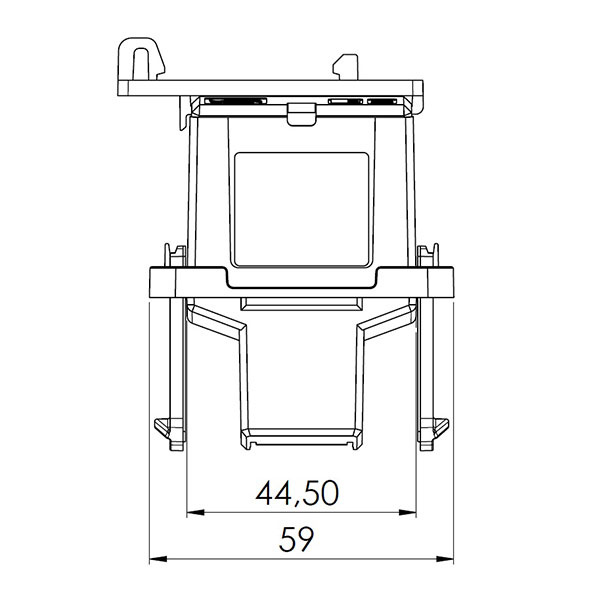

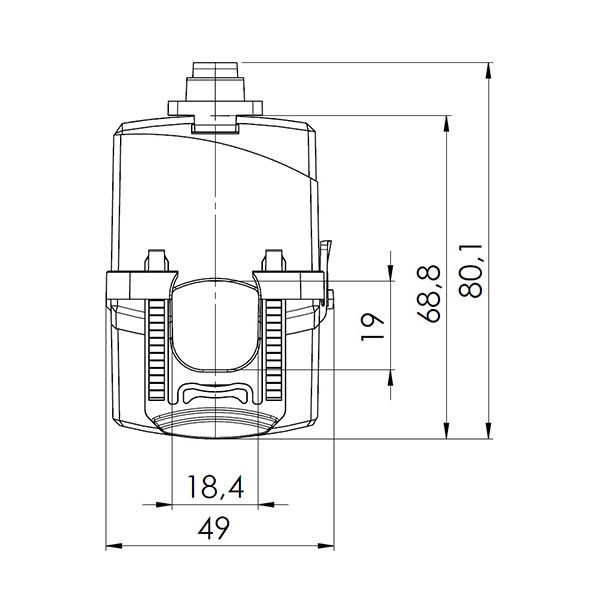

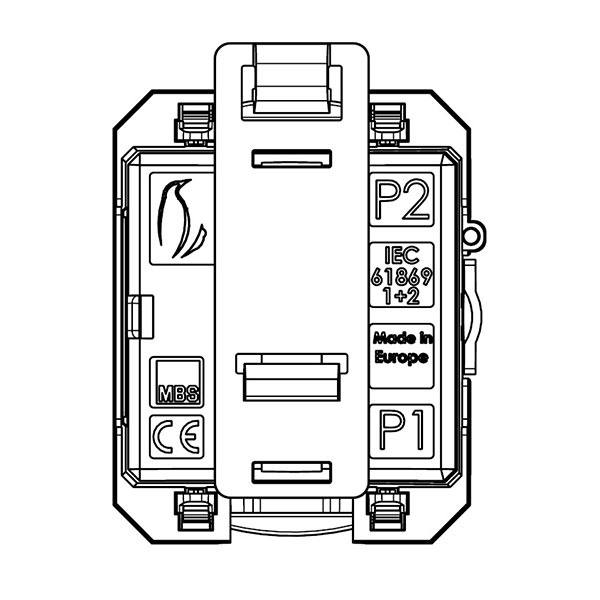

XKBR 18L nárys XKBR 18L bokorys XKBR 18L půdorys

Technické údaje

Parametry

Primární vodič Ø (max)18 mm
Šířka49 mm

Parametry variant k XKBR 18L - Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz

Primární jmenovitý proudJmenovitý výkonTřída přesnosti: 0.5Třída přesnosti: 1
Sekundární proud: 5 ASekundární proud: 1 ASekundární proud: 5 ASekundární proud: 1 A
100 A0,3 VA18L-3001
125 A0,5 VA18L-3002
150 A1 VA18L-6001
18L-3003
200 A0,2 VA18L-3004
1,5 VA18L-6002
18L-3005
250 A0,5 VA18L-3006
1 VA18L-6003
2 VA18L-6004
2,5 VA18L-3007
