Měřicí transformátory s šířkou pásma do 20 kHz

Datum: 01.04.2022

Rozšířili jsme naši nabídku měřicích transformátorů proudu o transformátory s šířkou pásma až 20 kHz pro Vaše přesná měření!

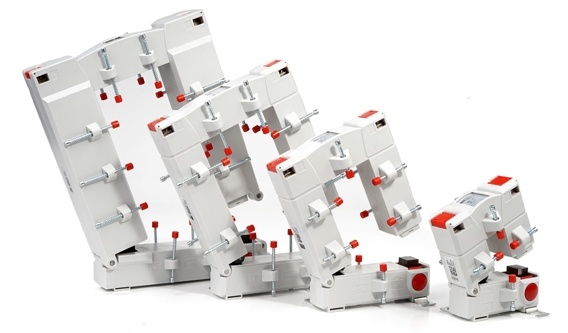

Nově nabízíme měřicí transformátory pro měření vyšších harmonických do 20 kHz a to ve třech variantách: Klasický-násuvný model XCTB a dva typy s rozebiratelnými jádry: menší varianta XKBR s kabelem na sekundáru a rozměrově větší XKBU pro měření větších hodnot proudů.

Obecné vlastnosti:

  • Jmenovitý trvalý tepelný proud Icth: 1,2 x IN
  • Jmenovitý krátkodobý tepelný proud Ith: 60 x IN, 1 sec.
  • Nadproudové číslo FS: uvedeno na štítku transformátoru
  • Max. provozní napětí Um: 0,72 a 1,2 kV (pro XCTB)
  • Zkušební izolační napětí: 3 kV a 6 kV (pro XCTB), Ueff, 50 Hz, 1 min.
  • Jmenovitý kmitočet: 50/60 Hz
  • Třída izolace: E
  • Rozsah pracovních teplot: -5°C až +50°C
  • Rozsah skladovacích teplot: -25°C až +70°C
  • Splňuje normy: ČSN EN 61896-1; ČSN EN 61896-2; IEC 61869-1 a IEC 61869-2

Přesnosti měření:

XCTB:

ε ≤ 2% | ΔΦ ≤ 2° @ 0,05-10 kHz
ε ≤ 3% | ΔΦ ≤ 3° @     10-20 kHz

XKBR 18, 18L,18S, 28:

Φ ≤ 1° @ 0,05-20 kHz
 ε ≤ 2° @ 0,05-1,5 kHz
 ε ≤ 5° @      1,5-9 kHz
ε ≤ 10°@      9-20 kHz

XKBR 32, 42, 42L, 44:

ΔΦ ≤ 1° @ 0,05-20 kHz
    ε ≤ 2° @ 0,05-1,5 kHz
    ε ≤ 5° @   1,5-3 kHz
  ε ≤ 10° @  3-9 kHz
   ε ≤ 20°@   9-20 kHz

XKBU:

ΔΦ ≤ 1° @ 0,05-20 kHz
    ε ≤ 2° @ 0,05-10 kHz
    ε ≤ 3° @    10-20 kHz

Daniel Rycka
Daniel Rycka
Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS a multifunkčních přístrojů a analyzátorů sítě SOCOMEC.

Související produkty

XCTB 101.35
XCTB 101.35Měřicí transformátor proudu násuvný,šířka pásma do 20 kHz

Primární jm. proud: 400...2000 A
Primární vodič Ø: max 70 mm
Primární pas 1: 100 x 10 mm
Primární pas 2: 80 x 30 mm
Šířka: 130 mm
Výška: 147,49 mm
Hloubka: 52 mm

XCTB 31.35
XCTB 31.35Měřicí transformátor proudu násuvný,šířka pásma do 20 kHz

Primární jm. proud: 50...750 A
Primární vodič Ø: max 25,7 mm
Primární pas 1: 30 x 10 mm
Primární pas 2: 25 x 12 mm
Primární pas 3: 20 x 20 mm
Šířka: 60 mm
Výška: 80,9 mm
Hloubka: 52 mm

XCTB 41.35
XCTB 41.35Měřicí transformátor proudu násuvný,šířka pásma do 20 kHz
Primární jm. proud: 75...1000 A
Primární vodič Ø: max 31,8 mm
Primární pas 1: 40 x 10 mm
Primární pas 2: 30 x 15 mm
Šířka: 70 mm
Výška: 91,15 mm
Hloubka: 52 mm
XCTB 51.35
XCTB 51.35Měřicí transformátor proudu násuvný,šířka pásma do 20 kHz

Primární jm. proud: 100...1250 A
Primární vodič Ø: max 43,7 mm
Primární pas 1: 50 x 12 mm
Primární pas 2: 40 x 30 mm
Šířka: 85 mm
Výška: 105,25 mm
Hloubka: 52 mm

XCTB 61.35
XCTB 61.35Měřicí transformátor proudu násuvný,šířka pásma do 20 kHz

Primární jm. proud: 100...1600 A
Primární vodič Ø: max 43,7 mm
Primární pas 1: 63 x 10 mm
Primární pas 2: 50 x 30 mm
Šířka: 95 mm
Výška: 114,86 mm
Hloubka: 52 mm

XCTB 81.35
XCTB 81.35Měřicí transformátor proudu násuvný,šířka pásma do 20 kHz

Primární jm. proud: 400...2000 A
Primární vodič Ø: max 54,7 mm
Primární pas 1: 80 x 10 mm
Primární pas 2: 60 x 30 mm
Šířka: 120 mm
Výška: 134,66 mm
Hloubka: 52 mm

Měřicí transformátor s rozebiratelným jádrem XKBR 18S
XKBR 18SMěřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz, na izolovaný kabel

Primární jm. proud: 200 nebo 250 A
Primární vodič Ø: max 18 mm
Šířka: 36 mm
Výška: 51,10 mm
Hloubka: 50 mm

Měřicí transformátor s rozebíratelným jádrem XKBU 23
XKBU 23Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz, na kabel i pasovinu

Primární jm. proud: 250 až 400 A
Primární vodič: 20x30 mm
Šířka: 93 mm
Výška: 106 mm
Hloubka: 58 mm

Měřicí transformátor s rozebíratelným jádrem XKBU 58
XKBU 58Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz, na kabel i pasovinu

Primární jm. proud: 250 až 1 000 A
Primární vodič: 50x80 mm
Šířka: 125 mm
Výška: 158 mm
Hloubka: 58 mm
