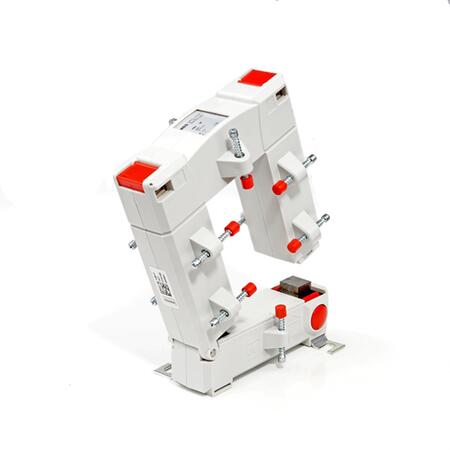

XKBU 58 - Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz, na kabel i pasovinu

Popis výrobku

Násuvný měřicí transformátor se zvýšeným rozsahem frekvenčního pásma do 20 kHz, pro primární jmenovité proudy od 250 A do 1 000 A, sekundární proud 1 A nebo 5 A, ve třídě přesnosti 0,5 nebo 1.

Nízkonapěťový transformátor pro dodatečnou montáž na kabel či pásovinu, kdy není nutné přerušení primárního vodiče. Uchycení transformátoru se provádí buď pomocí upevňovacích patek, které jsou součástí dodávky nebo pomocí fixačních šroubů přímo na primární vodič.
Transformátory XKBU jsou konstruovány pro maximální provozní napětí do 0,72 kV v souladu s normami DIN EN 61869 1+2 a vyhovují zkoušce izolačním napětím průmyslového kmitočtu U_ef= 3 kV, 50 Hz, 1 minuta.

Měřicí transformátory proudu XKBU mají sekundární výstup řešen přítlačnými svorkami.

Obecné vlastnosti

• Jmenovitý trvalý tepelný proud I_cth: 1,0 x I_N
• Jmenovitý krátkodobý tepelný proud I_th: 60 x I_N, 1 sec.
• Nadproudové číslo FS: uvedeno na štítku transformátoru
• Max. provozní napětí U_m: 0,72 kV
• Zkušební izolační napětí: 3 kV, U_eff, 50 Hz, 1 min
• Jmenovitý kmitočet: 50 Hz
• Třída izolace: E
• Přesnost měření do 20 kHz: ΔΦ ≤ 1° @ 0,05-20 kHz
                                                   ε ≤ 2° @ 0,05-10 kHz
                                                   ε ≤ 3° @    10-20 kHz

• Rozsah pracovních teplot: -5°C až +40°C
• Rozsah skladovacích teplot: -25°C až +70°C
• Splňuje normy: ČSN EN 61896-1; ČSN EN 61896-2; IEC 61869-1 a IEC 61869-2
