XCTB 41.35 - Měřicí transformátor proudu násuvný,šířka pásma do 20 kHz

Popis výrobku

Násuvný měřicí transformátor se zvýšeným rozsahem frekvenčního pásma do 20 kHz, pro primární jmenovité proudy od 60 do 750 A, sekundární proudy 1A a 5 A, jmenovité výkony od 0,5 VA až do 5 VA, k dodání ve třídách přesnosti 0,2S; 0,2; 0,5S; 0,5 a 1.

Nízkonapěťový transformátor s maximálním provozním napětím do 1,2 kV, možné použít i v sítích 690 V. Trvalé přípustné přetížení do 120 % primárního proudu. Podrobeno zkoušce izolačním napětím průmyslového kmitočtu U_ef= 6 kV, 50 Hz, 1 minuta. Vyšší izolační úroveň 1,2/6/12 kV - výdržná napěťová zkouška atmosferickým impulzem odpovídá zařízením pro provozní napětí 690 V, podle IES 61439-1+2.

V nabídce jsou dodávány tranfsormátory XCTB s rozsahem jmenovitého proudu od 50 A do 2000 A o třídách přesnosti při 50 Hz: 1; 0,5; 0,5S; 0,2 a 0,2S.

Pro měření vyšších harmonických doporučuje výrobce použití připojovacího kabelu: HELUKABEL, typ OZ-500 HMH-C, s žilami 2x2,5 nebo 2x4 mm² (0-10 m).

Uchycení se provádí pomocí upevňovacích patek na panel (součástí dodávky), nebo speciální rychloupínací příchytkou k primárnímu vodiči.

Měřicí transformátor řady XCTB umožňuje připojení sekundárních vodičů pomocí bezšroubových svorek technologií "Cage Clamp^®". Jedná se o inovativní, bezúdržbové a čas šetřící připojení pevných i lankových vodičů do 4mm², které je navíc možno připojit k transformátoru zvrchu nebo zepředu.

Odolnost vůči vibracím a rázům, je bezúdržbový. Vysoká zkratová a mechanická odolnost. Pouzdro z netříštivého polykarbonátu, se samozhášivými vlastnostmi; těžce zápalný materiál.

Obecné vlastnosti

• Jmenovitý trvalý tepelný proud I_cth: 1,2 x I_N
• Jmenovitý krátkodobý tepelný proud I_th: 60 x I_N, 1 sec.
• Nadproudové číslo FS: uvedeno na štítku transformátoru
• Max. provozní napětí U_m: 1,2 kV
• Zkušební izolační napětí: 6 kV, U_eff, 50 Hz, 1 min. a 12 kV, 1,2/50 µs pro 690 V podle ČSN EN IEC 61439-1+2
• Jmenovitý kmitočet: 50/60 Hz
• Třída izolace: E
• Přesnost měření do 20 kHz: ε ≤ 2% | ΔΦ ≤ 2° @ 0,05-10 kHz
                                                    ε ≤ 3% | ΔΦ ≤ 3° @     10-20 kHz
• Stupeň krytí: IP 20
• Rozsah pracovních teplot: -5°C až +50°C
• Rozsah skladovacích teplot: -25°C až +70°C
• Splňuje normy: ČSN EN 61896-1; ČSN EN 61896-2; IEC 61869-1 a IEC 61869-2

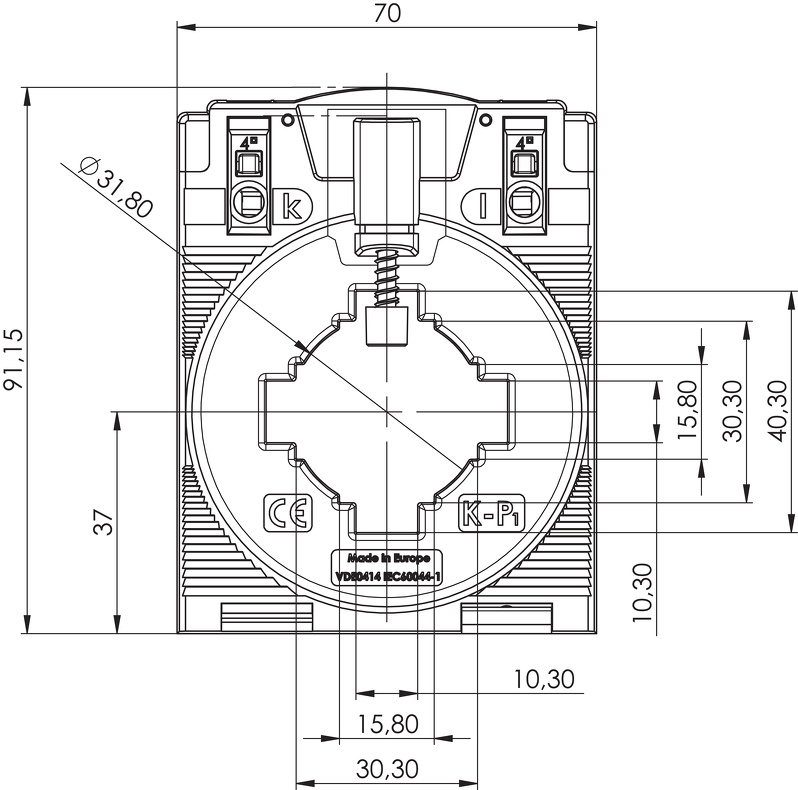

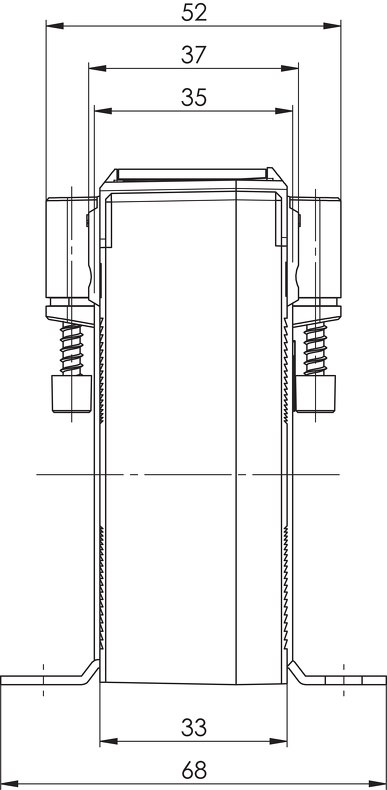

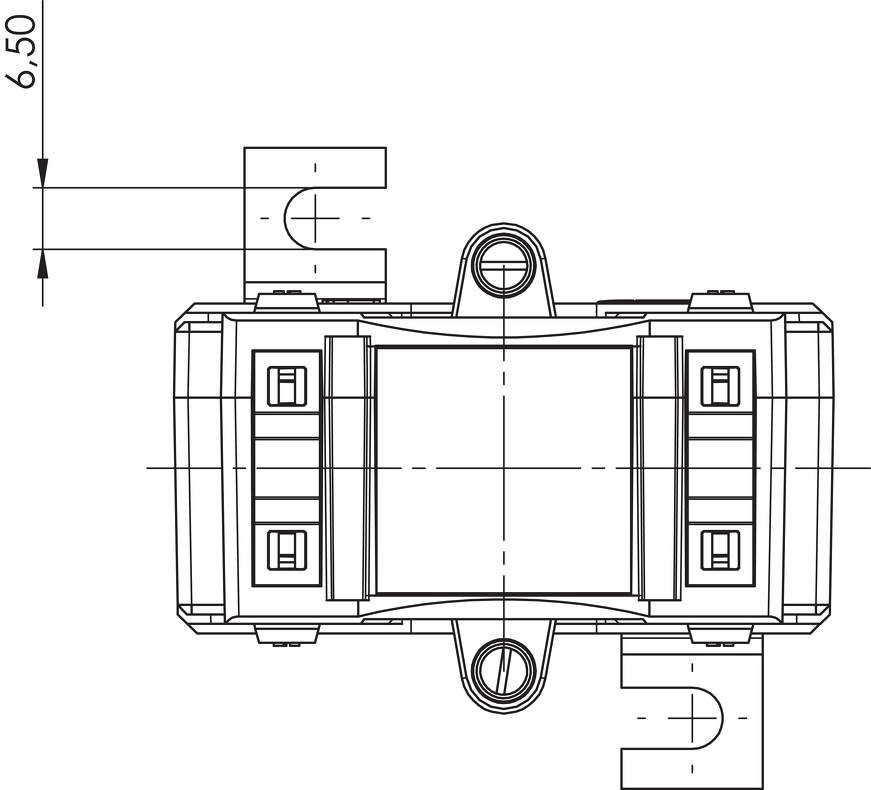

Rozměry
