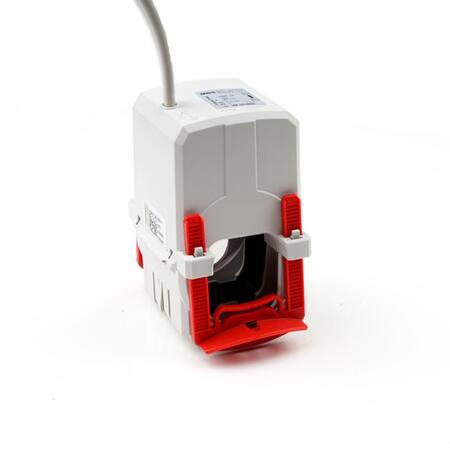

XKBR 32 - Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz

Primární jm. proud: 300 až 600 A
Primární vodič Ø: max 32 mm
Šířka: 60 mm
Výška: 97 mm
Hloubka: 90 mm
Cena 4 843 Kč
5 860,03 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (8)
ChatDotaz na produkt
PorovnáníPorovnat
Jiří Formánek
Jiří Formánek
Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS.

Varianty k produktu XKBR 32 - Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz (8)

Filtrace
Primární jmenovitý proud
Sekundární proud
Jmenovitý výkon
XKBR 32; 300/1A; 5VA; tř.1 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
XKBR 32; 300/1A; 5VA; tř.1
Průměr prim. vodiče: 32,5 mm
Převod transformátoru: 300/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
OBJ: 32-3035
EAN: 4061701350760
Záruka: 24 m.
Není skladem
Prověříme pro Vás
4 843 Kč/ks
5 860,03 Kč s DPH
Porovnání
+-
Košík
XKBR 32; 300/5A; 2,5VA; tř.1 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
XKBR 32; 300/5A; 2,5VA; tř.1
Průměr prim. vodiče: 32,5 mm
Převod transformátoru: 300/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
OBJ: 32-6035
EAN: 4061701350791
Záruka: 24 m.
Není skladem
Prověříme pro Vás
4 843 Kč/ks
5 860,03 Kč s DPH
Porovnání
+-
Košík
XKBR 32; 400/1A; 5VA; tř.1 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
XKBR 32; 400/1A; 5VA; tř.1
Průměr prim. vodiče: 32,5 mm
Převod transformátoru: 400/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
OBJ: 32-3037
EAN: 4061701350777
Záruka: 24 m.
Není skladem
Prověříme pro Vás
4 843 Kč/ks
5 860,03 Kč s DPH
Porovnání
+-
Košík
XKBR 32; 400/5A; 5VA; tř.1 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
XKBR 32; 400/5A; 5VA; tř.1
Průměr prim. vodiče: 32,5 mm
Převod transformátoru: 400/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
OBJ: 32-6037
Záruka: 24 m.
Není skladem
Prověříme pro Vás
4 843 Kč/ks
5 860,03 Kč s DPH
Porovnání
+-
Košík
XKBR 32; 500/1A; 5VA; tř.1 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
XKBR 32; 500/1A; 5VA; tř.1
Průměr prim. vodiče: 32,5 mm
Převod transformátoru: 500/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
OBJ: 32-3039
Záruka: 24 m.
Není skladem
Prověříme pro Vás
4 843 Kč/ks
5 860,03 Kč s DPH
Porovnání
+-
Košík
XKBR 32; 500/5A; 5VA; tř.1 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
XKBR 32; 500/5A; 5VA; tř.1
Průměr prim. vodiče: 32,5 mm
Převod transformátoru: 500/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
OBJ: 32-6039
EAN: 4061701350807
Záruka: 24 m.
Není skladem
Prověříme pro Vás
4 843 Kč/ks
5 860,03 Kč s DPH
Porovnání
+-
Košík
XKBR 32; 600/1A; 5VA; tř.1 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
XKBR 32; 600/1A; 5VA; tř.1
Průměr prim. vodiče: 32,5 mm
Převod transformátoru: 600/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
OBJ: 32-3041
EAN: 4061701350784
Záruka: 24 m.
Není skladem
Prověříme pro Vás
4 843 Kč/ks
5 860,03 Kč s DPH
Porovnání
+-
Košík
XKBR 32; 600/5A; 5VA; tř.1 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
XKBR 32; 600/5A; 5VA; tř.1
Průměr prim. vodiče: 32,5 mm
Převod transformátoru: 600/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
OBJ: 32-6041
Záruka: 24 m.
Není skladem
Prověříme pro Vás
4 843 Kč/ks
5 860,03 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Násuvný měřicí transformátor se zvýšeným rozsahem frekvenčního pásma do 20 kHz, pro primární jmenovité proudy od 300 A do 600 A, sekundární proud 1 A nebo 5 A, ve třídě přesnosti 1.

Nízkonapěťový transformátor pro dodatečnou montáž. Díky fixační sponě je montáž možná pouze jednou rukou a díky malým rozměrům jsou vhodné i do těžko přístupných míst. Transformátory XKBR jsou konstruovány pro maximální provozní napětí do 0,72 kV v souladu s normami DIN EN 61869 1+2. Trvalé přípustné přetížení do 120 % primárního proudu. Podrobeno zkoušce izolačním napětím průmyslového kmitočtu Uef= 3 kV, 50 Hz, 1 minuta.

Obecné vlastnosti

  • Jmenovitý trvalý tepelný proud Icth: 1,2 x IN
  • Jmenovitý krátkodobý tepelný proud Ith: 60 x IN, 1 sec.
  • Nadproudové číslo FS: uvedeno na štítku transformátoru
  • Max. provozní napětí Um: 0,72 kV
  • Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min
  • Jmenovitý kmitočet: 50 Hz
  • Třída izolace: E
  • Přesnost měření do 20 kHz: ΔΦ ≤ 1° @ 0,05-20 kHz
                                                     ε ≤ 2° @ 0,05-1,5 kHz
                                                     ε ≤ 5° @   1,5-3 kHz
                                                     ε ≤ 10° @  3-9 kHz
                                                     ε ≤ 20°@   9-20 kHz

  • Rozsah pracovních teplot: -5°C až +50°C
  • Rozsah skladovacích teplot: -25°C až +70°C
  • Splňuje normy: ČSN EN 61896-1; ČSN EN 61896-2; IEC 61869-1 a IEC 61869-2

Rozměry

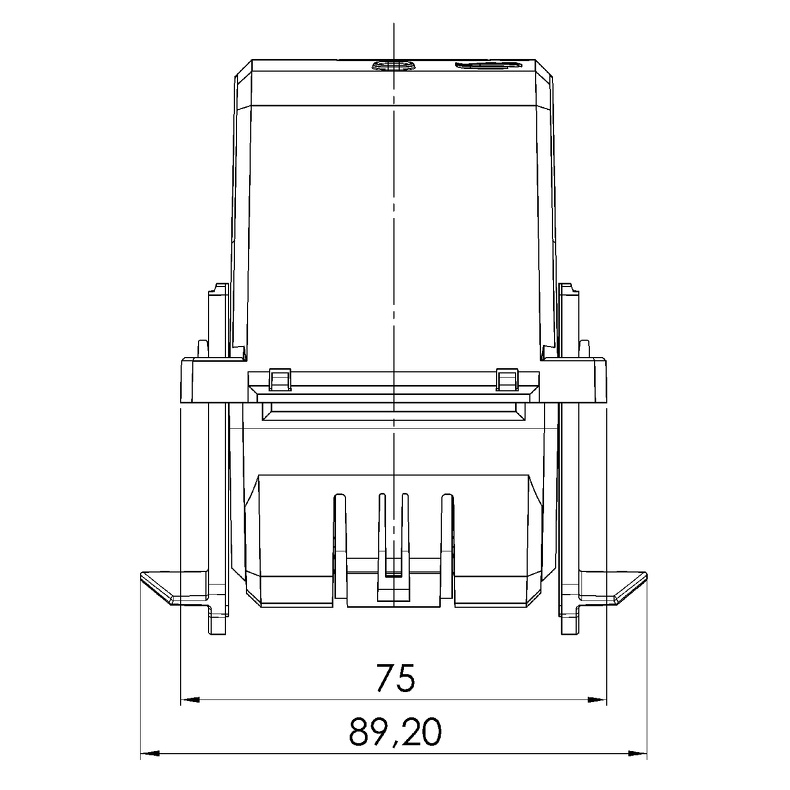

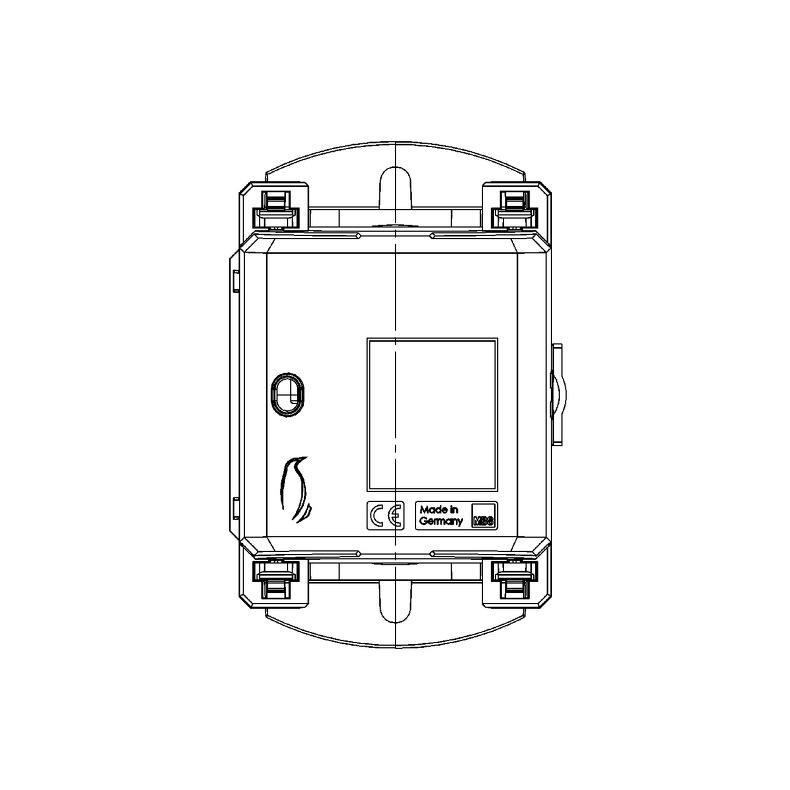

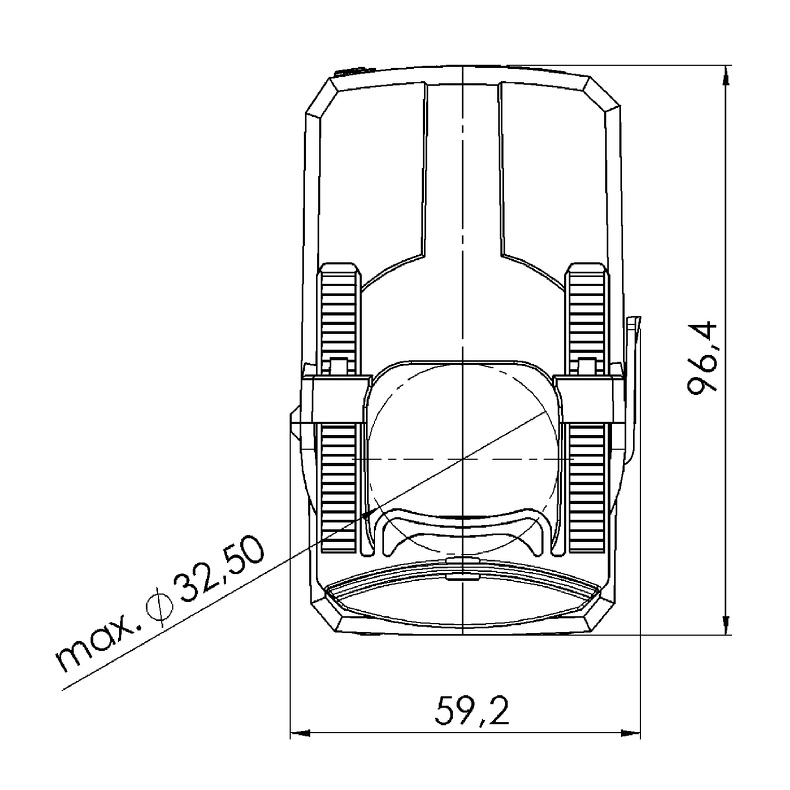

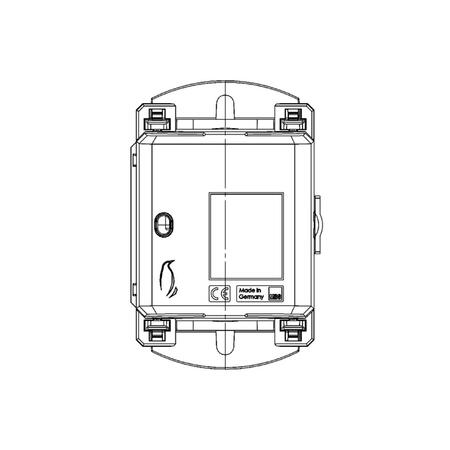

XKBR 32 nárys XKBR 32 bokorys XKBR 32 půdorys

Technické údaje

Parametry

Primární vodič Ø (max)32 mm
Šířka60 mm

Parametry variant k XKBR 32 - Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz

Primární jmenovitý proudJmenovitý výkonTřída přesnosti: 1
Sekundární proud: 5 ASekundární proud: 1 A
300 A2,5 VA32-6035
5 VA32-3035
400 A5 VA32-6037
32-3037
500 A5 VA32-6039
32-3039
600 A5 VA32-6041
32-3041
