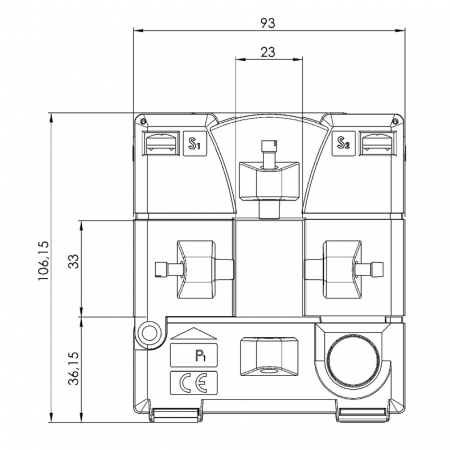

XKBU 23 - Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz

Primární jm. proud: 250 až 400 A
Primární vodič: 20x30 mm
Šířka: 93 mm
Výška: 106 mm
Hloubka: 58 mm
Cena od 5 267 Kč
od 6 373,07 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (8)
ChatDotaz na produkt
PorovnáníPorovnat
Jiří Formánek
Jiří Formánek
Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS.

Varianty k produktu XKBU 23 - Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz (8)

Filtrace
Primární jmenovitý proud
Sekundární proud
Třída přesnosti
Jmenovitý výkon
XKBU 23; 250/1A; 1,5VA; tř.1 Měřicí transformátor proudu s rozebíratelným jádrem
Měřicí transformátor proudu s rozebíratelným jádrem
XKBU 23; 250/1A; 1,5VA; tř.1
Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 250/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
OBJ: 11-1004
EAN: 4061701199055
Záruka: 24 m.
Není skladem
Prověříme pro Vás
6 208 Kč/ks
7 511,68 Kč s DPH
Porovnání
+-
Košík
XKBU 23; 250/5A; 1,5VA; tř.1 Měřicí transformátor proudu s rozebíratelným jádrem
Měřicí transformátor proudu s rozebíratelným jádrem
XKBU 23; 250/5A; 1,5VA; tř.1
Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 250/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
OBJ: 11-6004
Záruka: 24 m.
Není skladem
Prověříme pro Vás
5 267 Kč/ks
6 373,07 Kč s DPH
Porovnání
+-
Košík
XKBU 23; 300/1A; 3,75VA; tř.1 Měřicí transformátor proudu s rozebíratelným jádrem
Měřicí transformátor proudu s rozebíratelným jádrem
XKBU 23; 300/1A; 3,75VA; tř.1
Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 300/1A
Jmenovitý výkon: 3,75VA
Třída přesnosti: 1
OBJ: 11-1005
EAN: 4061701350487
Záruka: 24 m.
Není skladem
Prověříme pro Vás
6 208 Kč/ks
7 511,68 Kč s DPH
Porovnání
+-
Košík
XKBU 23; 300/5A; 3,75VA; tř.1 Měřicí transformátor proudu s rozebíratelným jádrem
Měřicí transformátor proudu s rozebíratelným jádrem
XKBU 23; 300/5A; 3,75VA; tř.1
Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 300/5A
Jmenovitý výkon: 3,75VA
Třída přesnosti: 1
OBJ: 11-6005
Záruka: 24 m.
Není skladem
Prověříme pro Vás
5 267 Kč/ks
6 373,07 Kč s DPH
Porovnání
+-
Košík
XKBU 23; 400/1A; 1VA; tř.0,5 Měřicí transformátor proudu s rozebíratelným jádrem
Měřicí transformátor proudu s rozebíratelným jádrem
XKBU 23; 400/1A; 1VA; tř.0,5
Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 400/1A
Jmenovitý výkon: 1VA
Třída přesnosti: 0,5
OBJ: 11-1007
EAN: 4061701198973
Záruka: 24 m.
Není skladem
Prověříme pro Vás
7 557 Kč/ks
9 143,97 Kč s DPH
Porovnání
+-
Košík
XKBU 23; 400/1A; 5VA; tř.1 Měřicí transformátor proudu s rozebíratelným jádrem
Měřicí transformátor proudu s rozebíratelným jádrem
XKBU 23; 400/1A; 5VA; tř.1
Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 400/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
OBJ: 11-1006
EAN: 4061701350494
Záruka: 24 m.
Není skladem
Prověříme pro Vás
6 208 Kč/ks
7 511,68 Kč s DPH
Porovnání
+-
Košík
XKBU 23; 400/5A; 1VA; tř.0,5 Měřicí transformátor proudu s rozebíratelným jádrem
Měřicí transformátor proudu s rozebíratelným jádrem
XKBU 23; 400/5A; 1VA; tř.0,5
Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 400/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 0,5
OBJ: 11-6007
Záruka: 24 m.
Není skladem
Prověříme pro Vás
6 611 Kč/ks
7 999,31 Kč s DPH
Porovnání
+-
Košík
XKBU 23; 400/5A; 5VA; tř.1 Měřicí transformátor proudu s rozebíratelným jádrem
Měřicí transformátor proudu s rozebíratelným jádrem
XKBU 23; 400/5A; 5VA; tř.1
Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 400/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
OBJ: 11-6006
Záruka: 24 m.
Není skladem
Prověříme pro Vás
5 267 Kč/ks
6 373,07 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Násuvný měřicí transformátor se zvýšeným rozsahem frekvenčního pásma do 20 kHz, pro primární jmenovité proudy od 250 A do 400 A, sekundární proud 1 A nebo 5 A, ve třídě přesnosti 0,5 nebo 1.

Nízkonapěťový transformátor pro dodatečnou montáž na kabel či pásovinu, kdy není nutné přerušení primárního vodiče. Uchycení transformátoru se provádí buď pomocí upevňovacích patek, které jsou součástí dodávky nebo pomocí fixačních šroubů přímo na primární vodič.
Transformátory XKBU jsou konstruovány pro maximální provozní napětí do 0,72 kV v souladu s normami DIN EN 61869 1+2 a vyhovují zkoušce izolačním napětím průmyslového kmitočtu Uef= 3 kV, 50 Hz, 1 minuta.

Měřicí transformátory proudu XKBU mají sekundární výstup řešen přítlačnými svorkami.


Obecné vlastnosti

  • Jmenovitý trvalý tepelný proud Icth: 1,0 x IN
  • Jmenovitý krátkodobý tepelný proud Ith: 60 x IN, 1 sec.
  • Nadproudové číslo FS: uvedeno na štítku transformátoru
  • Max. provozní napětí Um: 0,72 kV
  • Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min
  • Jmenovitý kmitočet: 50 Hz
  • Třída izolace: E
  • Přesnost měření do 20 kHz: ΔΦ ≤ 1° @ 0,05-20 kHz
                                                     ε ≤ 2° @ 0,05-10 kHz
                                                     ε ≤ 3° @    10-20 kHz

  • Rozsah pracovních teplot: -5°C až +40°C
  • Rozsah skladovacích teplot: -25°C až +70°C
  • Splňuje normy: ČSN EN 61896-1; ČSN EN 61896-2; IEC 61869-1 a IEC 61869-2

Technické údaje

Parametry

Primární vodič Ø (max)20 mm
Primární pas20x30 mm
Šířka93 mm

Parametry variant k XKBU 23 - Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz

Primární jmenovitý proudJmenovitý výkonTřída přesnosti: 0.5Třída přesnosti: 1
Sekundární proud: 5 ASekundární proud: 1 ASekundární proud: 5 ASekundární proud: 1 A
250 A1,5 VA11-6004
11-1004
300 A3,75 VA11-6005
11-1005
400 A1 VA11-6007
11-1007
5 VA11-6006
11-1006
