XKBR 44 - Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz
Primární vodič Ø: max 44 mm
Šířka: 72 mm
Výška: 121 mm
Hloubka: 98 mm
Varianty k produktu XKBR 44 - Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz (16)
Převod transformátoru: 250/1 A
Jmenovitý výkon: 2,5 VA
Třída přesnosti: 1
Převod transformátoru: 250/5 A
Jmenovitý výkon: 1,5 VA
Třída přesnosti: 1
Převod transformátoru: 300/1 A
Jmenovitý výkon: 2,5 VA
Třída přesnosti: 1
Převod transformátoru: 300/5 A
Jmenovitý výkon: 2,5 VA
Třída přesnosti: 1
Převod transformátoru: 400/1 A
Jmenovitý výkon: 5 VA
Třída přesnosti: 1
Převod transformátoru: 400/5 A
Jmenovitý výkon: 5 VA
Třída přesnosti: 1
Převod transformátoru: 500/1 A
Jmenovitý výkon: 5 VA
Třída přesnosti: 1
Převod transformátoru: 500/5 A
Jmenovitý výkon: 5 VA
Třída přesnosti: 1
Převod transformátoru: 600/1 A
Jmenovitý výkon: 5 VA
Třída přesnosti: 1
Převod transformátoru: 600/5 A
Jmenovitý výkon: 5 VA
Třída přesnosti: 1
Převod transformátoru: 750/1 A
Jmenovitý výkon: 5 VA
Třída přesnosti: 1
Převod transformátoru: 750/5 A
Jmenovitý výkon: 5 VA
Třída přesnosti: 1
Převod transformátoru: 800/1 A
Jmenovitý výkon: 5 VA
Třída přesnosti: 1
Převod transformátoru: 800/5 A
Jmenovitý výkon: 5 VA
Třída přesnosti: 1
Převod transformátoru: 1000/1 A
Jmenovitý výkon: 5 VA
Třída přesnosti: 1
Popis výrobku
Násuvný měřicí transformátor se zvýšeným rozsahem frekvenčního pásma do 20 kHz, pro primární jmenovité proudy od 250 A do 1 000 A, sekundární proud 1 A nebo 5 A, ve třídě přesnosti 1.
Nízkonapěťový transformátor pro dodatečnou montáž. Díky fixační sponě je montáž možná pouze jednou rukou a díky malým rozměrům jsou vhodné i do těžko přístupných míst. Transformátory XKBR jsou konstruovány pro maximální provozní napětí do 0,72 kV v souladu s normami DIN EN 61869 1+2. Trvalé přípustné přetížení do 120 % primárního proudu. Podrobeno zkoušce izolačním napětím průmyslového kmitočtu Uef= 3 kV, 50 Hz, 1 minuta.
Obecné vlastnosti
- Jmenovitý trvalý tepelný proud Icth: 1,2 x IN
- Jmenovitý krátkodobý tepelný proud Ith: 60 x IN, 1 sec.
- Nadproudové číslo FS: uvedeno na štítku transformátoru
- Max. provozní napětí Um: 0,72 kV
- Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min
- Jmenovitý kmitočet: 50 Hz
- Třída izolace: E
- Přesnost měření do 20 kHz: ΔΦ ≤ 1° @ 0,05-20 kHz
ε ≤ 2° @ 0,05-1,5 kHz
ε ≤ 5° @ 1,5-3 kHz
ε ≤ 10° @ 3-9 kHz
ε ≤ 20°@ 9-20 kHz
- Rozsah pracovních teplot: -5°C až +50°C
- Rozsah skladovacích teplot: -25°C až +70°C
- Splňuje normy: ČSN EN 61896-1; ČSN EN 61896-2; IEC 61869-1 a IEC 61869-2

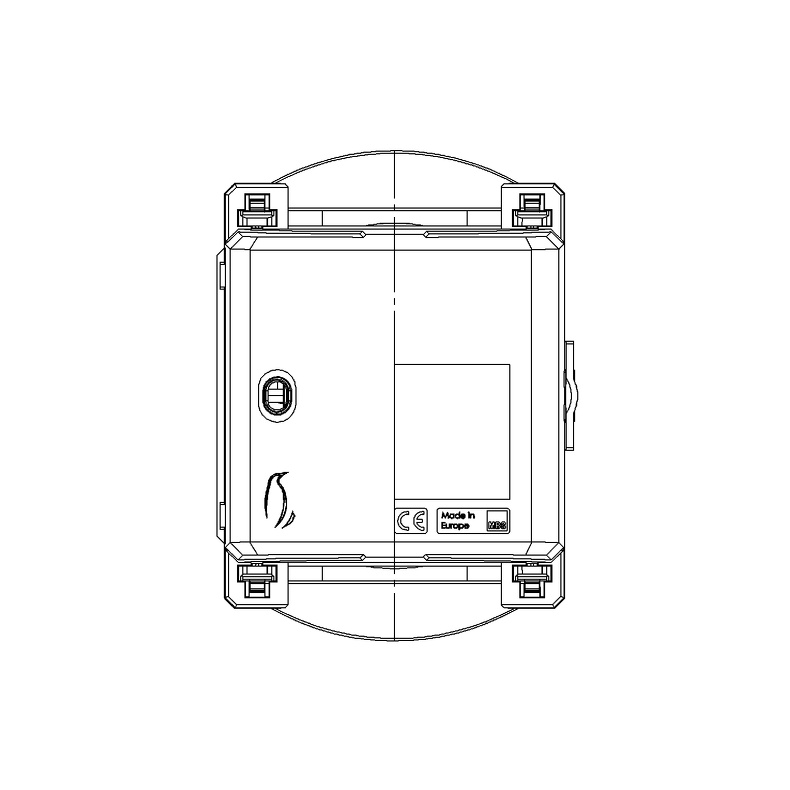

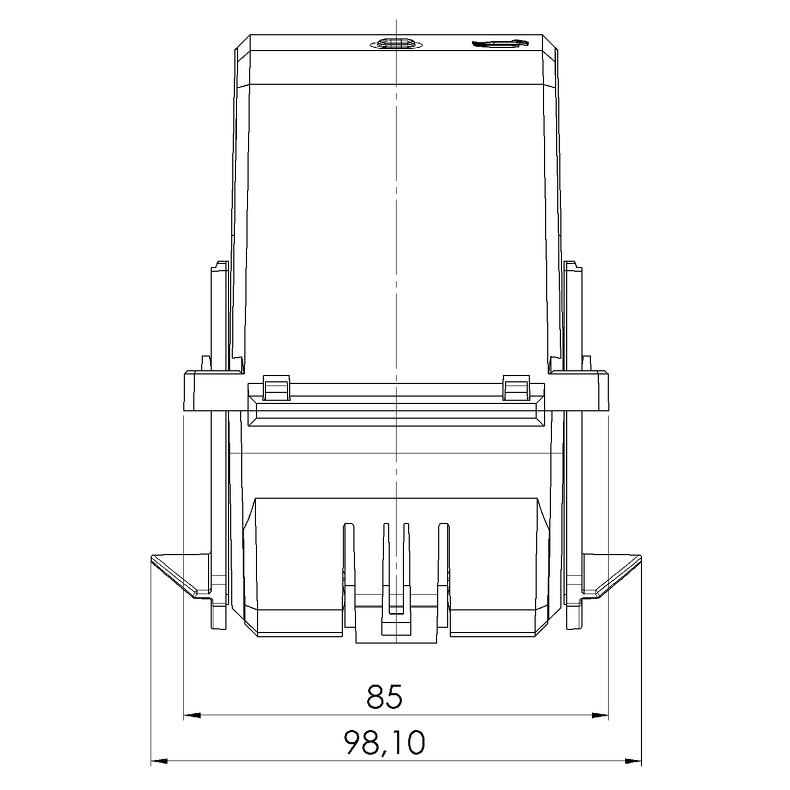

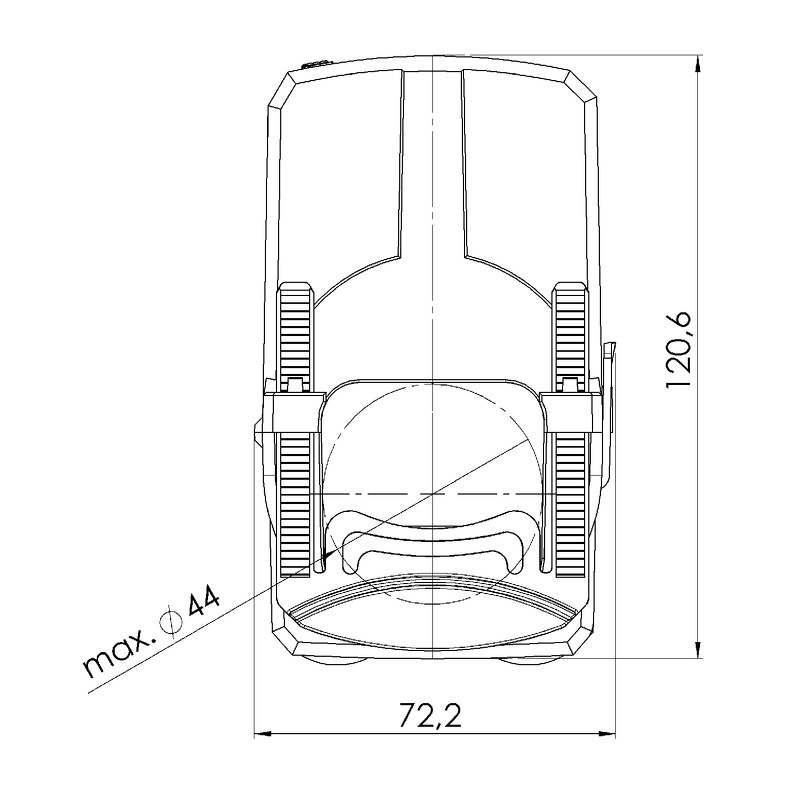

Rozměry
Technické údaje
Parametry
Primární vodič Ø (max) | 44 mm |
---|---|
Šířka | 72 mm |
Parametry variant k XKBR 44 - Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz
Primární jmenovitý proud | Jmenovitý výkon | Třída přesnosti: 1 | |
---|---|---|---|
Sekundární proud: 5 A | Sekundární proud: 1 A | ||
250 A | 1,5 VA | 44-6001 | |
2,5 VA | 44-3001 | ||
300 A | 2,5 VA | 44-6006 | 44-3006 |
400 A | 5 VA | 44-6011 | 44-3011 |
500 A | 5 VA | 44-6016 | 44-3016 |
600 A | 5 VA | 44-6021 | 44-3021 |
750 A | 5 VA | 44-6026 | 44-3026 |
800 A | 5 VA | 44-6031 | 44-3031 |
1 kA | 5 VA | 44-6036 | 44-3036 |
