XCTB 61.35 - Měřicí transformátor proudu násuvný,šířka pásma do 20 kHz
Primární jm. proud: 200...1600 A
Primární vodič Ø: max 43,7 mm
Primární pas 1: 63 x 10 mm
Primární pas 2: 50 x 30 mm
Šířka: 95 mm
Výška: 114,86 mm
Hloubka: 52 mm
Cena od 3 661 Kč
od 4 429,81 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (152)
Dotaz na produktPorovnat
Jiří Formánek
Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS.
Varianty k produktu XCTB 61.35 - Měřicí transformátor proudu násuvný,šířka pásma do 20 kHz (152)
Filtrace
Primární jmenovitý proud
Sekundární proud
Třída přesnosti
Jmenovitý výkon
Primární pas
Další filtry
Primární jmenovitý proud:
Jmenovitý výkon:
Primární pas:
Měřicí transformátor proudu
XCTB 61.35; 100/5A; 5VA; tř.0,2Průměr prim. vodiče: 43,7 mm
Primární lišta: 63x10; 50x30 mm
Převod transformátoru: 100/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,2
Primární lišta: 63x10; 50x30 mm
Převod transformátoru: 100/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,2
Měřicí transformátor proudu
XCTB 61.35; 100/5A; 5VA; tř.0,5Průměr prim. vodiče: 43,7 mm
Primární lišta: 63x10; 50x30 mm
Převod transformátoru: 100/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5
Primární lišta: 63x10; 50x30 mm
Převod transformátoru: 100/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5
OBJ: 51-0329
EAN: 4061701352405
Záruka: 24 m.
Není skladem
Prověříme pro Vás
4 231 Kč/ks
5 119,51 Kč s DPH
+-
Měřicí transformátor proudu
XCTB 61.35; 1000/1A; 5VA; tř.0,2Průměr prim. vodiče: 43,7 mm
Primární lišta: 63x10; 50x30 mm
Převod transformátoru: 1000/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,2
Primární lišta: 63x10; 50x30 mm
Převod transformátoru: 1000/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,2
Měřicí transformátor proudu
XCTB 61.35; 1000/1A; 5VA; tř.0,5Průměr prim. vodiče: 43,7 mm
Primární lišta: 63x10; 50x30 mm
Převod transformátoru: 1000/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5
Primární lišta: 63x10; 50x30 mm
Převod transformátoru: 1000/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5
OBJ: 51-2329
EAN: 4061701356199
Záruka: 24 m.
Není skladem
Prověříme pro Vás
4 498 Kč/ks
5 442,58 Kč s DPH
+-
Měřicí transformátor proudu
XCTB 61.35; 1000/1A; 5VA; tř.0,5SPrůměr prim. vodiče: 43,7 mm
Primární lišta: 63x10; 50x30 mm
Převod transformátoru: 1000/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5S
Primární lišta: 63x10; 50x30 mm
Převod transformátoru: 1000/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5S
OBJ: 51-2349
EAN: 4061701356397
Záruka: 24 m.
Není skladem
Prověříme pro Vás
6 114 Kč/ks
7 397,94 Kč s DPH
+-
Měřicí transformátor proudu
XCTB 61.35; 1000/1A; 5VA; tř.1Průměr prim. vodiče: 43,7 mm
Primární lišta: 63x10; 50x30 mm
Převod transformátoru: 1000/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Primární lišta: 63x10; 50x30 mm
Převod transformátoru: 1000/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
OBJ: 51-2309
EAN: 4061701355994
Záruka: 24 m.
Není skladem
Prověříme pro Vás
3 933 Kč/ks
4 758,93 Kč s DPH
+-
Měřicí transformátor proudu
XCTB 61.35; 1000/5A; 5VA; tř.0,5SPrůměr prim. vodiče: 43,7 mm
Primární lišta: 63x10; 50x30 mm
Převod transformátoru: 1000/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5S
Primární lišta: 63x10; 50x30 mm
Převod transformátoru: 1000/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5S
OBJ: 51-0349
EAN: 4061701352603
Záruka: 24 m.
Není skladem
Prověříme pro Vás
4 639 Kč/ks
5 613,19 Kč s DPH
+-
Měřicí transformátor proudu
XCTB 61.35; 1000/5A; 5VA; tř.1Průměr prim. vodiče: 43,7 mm
Primární lišta: 63x10; 50x30 mm
Převod transformátoru: 1000/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Primární lišta: 63x10; 50x30 mm
Převod transformátoru: 1000/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
OBJ: 51-0309
EAN: 4061701352207
Záruka: 24 m.
Není skladem
Prověříme pro Vás
3 661 Kč/ks
4 429,81 Kč s DPH
+-
Měřicí transformátor proudu
XCTB 61.35; 1200/1A; 5VA; tř.0,2Průměr prim. vodiče: 43,7 mm
Primární lišta: 63x10; 50x30 mm
Převod transformátoru: 1200/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,2
Primární lišta: 63x10; 50x30 mm
Převod transformátoru: 1200/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,2
Měřicí transformátor proudu
XCTB 61.35; 1200/1A; 5VA; tř.0,5Průměr prim. vodiče: 43,7 mm
Primární lišta: 63x10; 50x30 mm
Převod transformátoru: 1200/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5
Primární lišta: 63x10; 50x30 mm
Převod transformátoru: 1200/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5
OBJ: 51-2330
EAN: 4061701356205
Záruka: 24 m.
Není skladem
Prověříme pro Vás
4 498 Kč/ks
5 442,58 Kč s DPH
+-
Měřicí transformátor proudu
XCTB 61.35; 1200/1A; 5VA; tř.0,5SPrůměr prim. vodiče: 43,7 mm
Primární lišta: 63x10; 50x30 mm
Převod transformátoru: 1200/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5S
Primární lišta: 63x10; 50x30 mm
Převod transformátoru: 1200/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5S
OBJ: 51-2350
EAN: 4061701356403
Záruka: 24 m.
Není skladem
Prověříme pro Vás
6 114 Kč/ks
7 397,94 Kč s DPH
+-
Měřicí transformátor proudu
XCTB 61.35; 1200/1A; 5VA; tř.1Průměr prim. vodiče: 43,7 mm
Primární lišta: 63x10; 50x30 mm
Převod transformátoru: 1200/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Primární lišta: 63x10; 50x30 mm
Převod transformátoru: 1200/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
OBJ: 51-2310
EAN: 4061701356007
Záruka: 24 m.
Není skladem
Prověříme pro Vás
3 933 Kč/ks
4 758,93 Kč s DPH
+-
Měřicí transformátor proudu
XCTB 61.35; 1200/5A; 5VA; tř.0,5Průměr prim. vodiče: 43,7 mm
Primární lišta: 63x10; 50x30 mm
Převod transformátoru: 1200/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5
Primární lišta: 63x10; 50x30 mm
Převod transformátoru: 1200/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5
OBJ: 51-0330
EAN: 4061701352412
Záruka: 24 m.
Není skladem
Prověříme pro Vás
4 231 Kč/ks
5 119,51 Kč s DPH
+-
Měřicí transformátor proudu
XCTB 61.35; 1200/5A; 5VA; tř.0,5SPrůměr prim. vodiče: 43,7 mm
Primární lišta: 63x10; 50x30 mm
Převod transformátoru: 1200/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5S
Primární lišta: 63x10; 50x30 mm
Převod transformátoru: 1200/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5S
OBJ: 51-0350
EAN: 4061701352610
Záruka: 24 m.
Není skladem
Prověříme pro Vás
4 639 Kč/ks
5 613,19 Kč s DPH
+-
Popis výrobku
Násuvný měřicí transformátor se zvýšeným rozsahem frekvenčního pásma do 20 kHz, pro primární jmenovité proudy od 60 do 750 A, sekundární proudy 1A a 5 A, jmenovité výkony od 0,5 VA až do 5 VA, k dodání ve třídách přesnosti 0,2S; 0,2; 0,5S; 0,5 a 1.
Nízkonapěťový transformátor s maximálním provozním napětím do 1,2 kV, možné použít i v sítích 690 V. Trvalé přípustné přetížení do 120 % primárního proudu. Podrobeno zkoušce izolačním napětím průmyslového kmitočtu Uef= 6 kV, 50 Hz, 1 minuta. Vyšší izolační úroveň 1,2/6/12 kV - výdržná napěťová zkouška atmosferickým impulzem odpovídá zařízením pro provozní napětí 690 V, podle IES 61439-1+2.
V nabídce jsou dodávány tranfsormátory XCTB s rozsahem jmenovitého proudu od 50 A do 2000 A o třídách přesnosti při 50 Hz: 1; 0,5; 0,5S; 0,2 a 0,2S.
Pro měření vyšších harmonických doporučuje výrobce použití připojovacího kabelu: HELUKABEL, typ OZ-500 HMH-C, s žilami 2x2,5 nebo 2x4 mm2 (0-10 m).
Uchycení se provádí pomocí upevňovacích patek na panel (součástí dodávky), nebo speciální rychloupínací příchytkou k primárnímu vodiči.
Měřicí transformátor řady XCTB umožňuje připojení sekundárních vodičů pomocí bezšroubových svorek technologií "Cage Clamp®". Jedná se o inovativní, bezúdržbové a čas šetřící připojení pevných i lankových vodičů do 4mm2, které je navíc možno připojit k transformátoru zvrchu nebo zepředu.
Odolnost vůči vibracím a rázům, je bezúdržbový. Vysoká zkratová a mechanická odolnost. Pouzdro z netříštivého polykarbonátu, se samozhášivými vlastnostmi; těžce zápalný materiál.
Obecné vlastnosti
- Jmenovitý trvalý tepelný proud Icth: 1,2 x IN
- Jmenovitý krátkodobý tepelný proud Ith: 60 x IN, 1 sec.
- Nadproudové číslo FS: uvedeno na štítku transformátoru
- Max. provozní napětí Um: 1,2 kV
- Zkušební izolační napětí: 6 kV, Ueff, 50 Hz, 1 min. a 12 kV, 1,2/50 µs pro 690 V podle ČSN EN IEC 61439-1+2
- Jmenovitý kmitočet: 50/60 Hz
- Třída izolace: E
- Přesnost měření do 20 kHz: ε ≤ 2% | ΔΦ ≤ 2° @ 0,05-10 kHz
ε ≤ 3% | ΔΦ ≤ 3° @ 10-20 kHz - Stupeň krytí: IP 20
- Rozsah pracovních teplot: -5°C až +50°C
- Rozsah skladovacích teplot: -25°C až +70°C
- Splňuje normy: ČSN EN 61896-1; ČSN EN 61896-2; IEC 61869-1 a IEC 61869-2

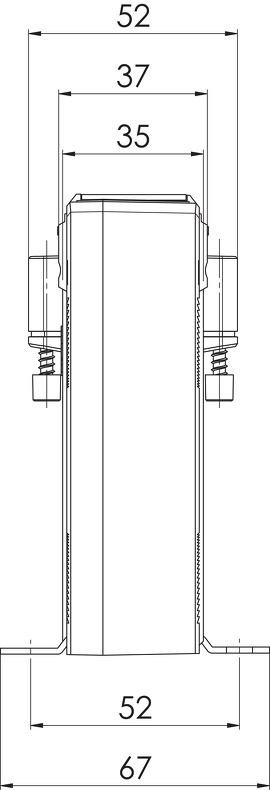

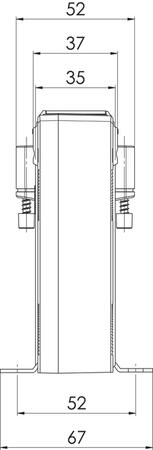

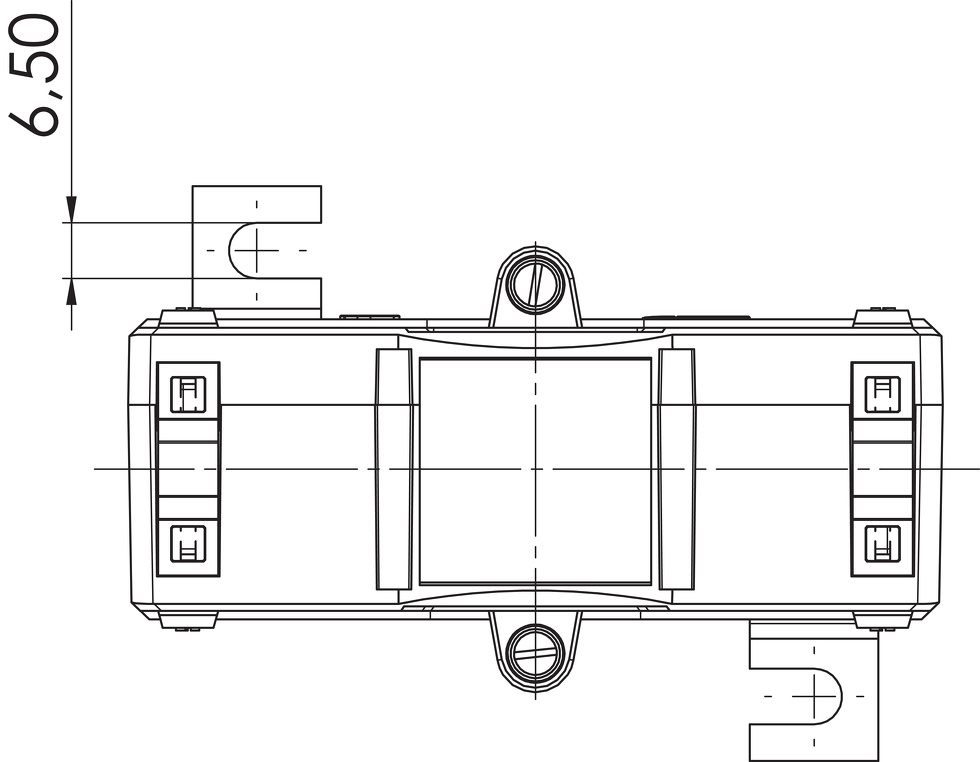

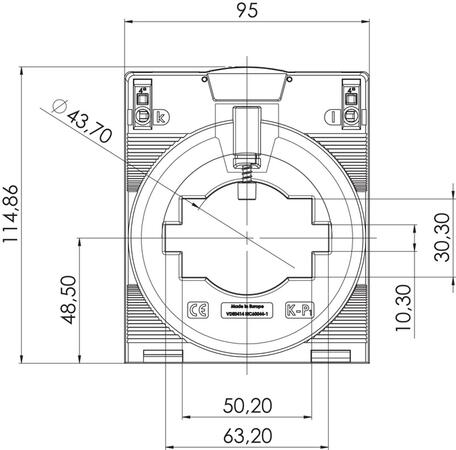

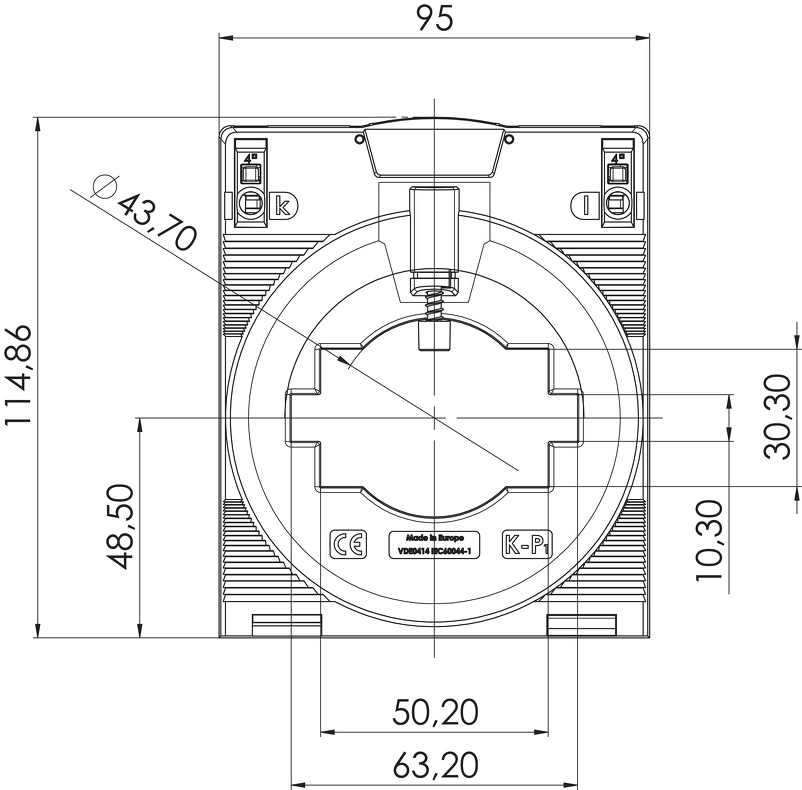

Rozměry
Technické údaje
Parametry
| Primární vodič Ø (max) | 43,7 mm |
|---|---|
| Primární pas | 63x10 mm 50x30 mm |
| Šířka | 95 mm |
Parametry variant k XCTB 61.35 - Měřicí transformátor proudu násuvný,šířka pásma do 20 kHz
