XKBR 42L - Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz

Primární jm. proud: 250 až 1 000 A
Primární vodič Ø: max 2x 42 mm
Šířka: 67 mm
Výška: 139 mm
Hloubka: 69 mm
Cena od 5 497 Kč
od 6 651,37 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (25)
ChatDotaz na produkt
PorovnáníPorovnat
Jiří Formánek
Jiří Formánek
Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS.

Varianty k produktu XKBR 42L - Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz (25)

Filtrace
Primární jmenovitý proud
Sekundární proud
Třída přesnosti
Jmenovitý výkon
XKBR 42L; 1000/1A; 2,5VA; tř.0,5 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
XKBR 42L; 1000/1A; 2,5VA; tř.0,5
Průměr prim. vodiče: 2x 42,4 mm
Převod transformátoru: 1000/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5
OBJ: 42L-3013
Záruka: 24 m.
Není skladem
Prověříme pro Vás
6 354 Kč/ks
7 688,34 Kč s DPH
Porovnání
+-
Košík
XKBR 42L; 1000/1A; 5VA; tř.1 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
XKBR 42L; 1000/1A; 5VA; tř.1
Průměr prim. vodiče: 2x 42,4 mm
Převod transformátoru: 1000/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
OBJ: 42L-3014
Záruka: 24 m.
Není skladem
Prověříme pro Vás
5 805 Kč/ks
7 024,05 Kč s DPH
Porovnání
+-
Košík
XKBR 42L; 1000/5A; 2,5VA; tř.0,5 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
XKBR 42L; 1000/5A; 2,5VA; tř.0,5
Průměr prim. vodiče: 2x 42,4 mm
Převod transformátoru: 1000/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5
OBJ: 42L-6010
EAN: 4061701350920
Záruka: 24 m.
Není skladem
Prověříme pro Vás
5 905 Kč/ks
7 145,05 Kč s DPH
Porovnání
+-
Košík
XKBR 42L; 1000/5A; 5VA; tř.1 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
XKBR 42L; 1000/5A; 5VA; tř.1
Průměr prim. vodiče: 2x 42,4 mm
Převod transformátoru: 1000/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
OBJ: 42L-6011
Záruka: 24 m.
Není skladem
Prověříme pro Vás
5 497 Kč/ks
6 651,37 Kč s DPH
Porovnání
+-
Košík
XKBR 42L; 250/1A; 2,5VA; tř.1 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
XKBR 42L; 250/1A; 2,5VA; tř.1
Průměr prim. vodiče: 2x 42,4 mm
Převod transformátoru: 250/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
OBJ: 42L-3001
Záruka: 24 m.
Není skladem
Prověříme pro Vás
5 941 Kč/ks
7 188,61 Kč s DPH
Porovnání
+-
Košík
XKBR 42L; 300/1A; 2,5VA; tř.1 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
XKBR 42L; 300/1A; 2,5VA; tř.1
Průměr prim. vodiče: 2x 42,4 mm
Převod transformátoru: 300/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
OBJ: 42L-3002
Záruka: 24 m.
Není skladem
Prověříme pro Vás
5 941 Kč/ks
7 188,61 Kč s DPH
Porovnání
+-
Košík
XKBR 42L; 300/5A; 2,5VA; tř.1 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
XKBR 42L; 300/5A; 2,5VA; tř.1
Průměr prim. vodiče: 2x 42,4 mm
Převod transformátoru: 300/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
OBJ: 42L-6001
EAN: 4061701350876
Záruka: 24 m.
Není skladem
Prověříme pro Vás
5 497 Kč/ks
6 651,37 Kč s DPH
Porovnání
+-
Košík
XKBR 42L; 400/1A; 2,5VA; tř.0,5 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
XKBR 42L; 400/1A; 2,5VA; tř.0,5
Průměr prim. vodiče: 2x 42,4 mm
Převod transformátoru: 400/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5
OBJ: 42L-3003
Záruka: 24 m.
Není skladem
Prověříme pro Vás
6 485 Kč/ks
7 846,85 Kč s DPH
Porovnání
+-
Košík
XKBR 42L; 400/1A; 5VA; tř.1 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
XKBR 42L; 400/1A; 5VA; tř.1
Průměr prim. vodiče: 2x 42,4 mm
Převod transformátoru: 400/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
OBJ: 42L-3004
Záruka: 24 m.
Není skladem
Prověříme pro Vás
5 941 Kč/ks
7 188,61 Kč s DPH
Porovnání
+-
Košík
XKBR 42L; 400/5A; 5VA; tř.1 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
XKBR 42L; 400/5A; 5VA; tř.1
Průměr prim. vodiče: 2x 42,4 mm
Převod transformátoru: 400/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
OBJ: 42L-6002
EAN: 4061701350883
Záruka: 24 m.
Není skladem
Prověříme pro Vás
5 497 Kč/ks
6 651,37 Kč s DPH
Porovnání
+-
Košík
XKBR 42L; 500/1A; 2,5VA; tř.0,5 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
XKBR 42L; 500/1A; 2,5VA; tř.0,5
Průměr prim. vodiče: 2x 42,4 mm
Převod transformátoru: 500/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5
OBJ: 42L-3005
Záruka: 24 m.
Není skladem
Prověříme pro Vás
6 485 Kč/ks
7 846,85 Kč s DPH
Porovnání
+-
Košík
XKBR 42L; 500/1A; 5VA; tř.1 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
XKBR 42L; 500/1A; 5VA; tř.1
Průměr prim. vodiče: 2x 42,4 mm
Převod transformátoru: 500/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
OBJ: 42L-3006
Záruka: 24 m.
Není skladem
Prověříme pro Vás
5 941 Kč/ks
7 188,61 Kč s DPH
Porovnání
+-
Košík
XKBR 42L; 500/5A; 5VA; tř.1 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
XKBR 42L; 500/5A; 5VA; tř.1
Průměr prim. vodiče: 2x 42,4 mm
Převod transformátoru: 500/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
OBJ: 42L-6003
EAN: 4061701350890
Záruka: 24 m.
Není skladem
Prověříme pro Vás
5 497 Kč/ks
6 651,37 Kč s DPH
Porovnání
+-
Košík
XKBR 42L; 600/1A; 2,5VA; tř.0,5 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
XKBR 42L; 600/1A; 2,5VA; tř.0,5
Průměr prim. vodiče: 2x 42,4 mm
Převod transformátoru: 600/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5
OBJ: 42L-3007
Záruka: 24 m.
Není skladem
Prověříme pro Vás
6 354 Kč/ks
7 688,34 Kč s DPH
Porovnání
+-
Košík
XKBR 42L; 600/1A; 5VA; tř.1 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
XKBR 42L; 600/1A; 5VA; tř.1
Průměr prim. vodiče: 2x 42,4 mm
Převod transformátoru: 600/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
OBJ: 42L-3008
Záruka: 24 m.
Není skladem
Prověříme pro Vás
5 941 Kč/ks
7 188,61 Kč s DPH
Porovnání
+-
Košík
XKBR 42L; 600/5A; 2,5VA; tř.0,5 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
XKBR 42L; 600/5A; 2,5VA; tř.0,5
Průměr prim. vodiče: 2x 42,4 mm
Převod transformátoru: 600/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5
OBJ: 42L-6004
Záruka: 24 m.
Není skladem
Prověříme pro Vás
6 041 Kč/ks
7 309,61 Kč s DPH
Porovnání
+-
Košík
XKBR 42L; 600/5A; 5VA; tř.1 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
XKBR 42L; 600/5A; 5VA; tř.1
Průměr prim. vodiče: 2x 42,4 mm
Převod transformátoru: 600/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
OBJ: 42L-6005
EAN: 4061701350906
Záruka: 24 m.
Není skladem
Prověříme pro Vás
5 497 Kč/ks
6 651,37 Kč s DPH
Porovnání
+-
Košík
XKBR 42L; 750/1A; 2,5VA; tř.0,5 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
XKBR 42L; 750/1A; 2,5VA; tř.0,5
Průměr prim. vodiče: 2x 42,4 mm
Převod transformátoru: 750/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5
OBJ: 42L-3009
Záruka: 24 m.
Není skladem
Prověříme pro Vás
6 354 Kč/ks
7 688,34 Kč s DPH
Porovnání
+-
Košík
XKBR 42L; 750/1A; 5VA; tř.1 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
XKBR 42L; 750/1A; 5VA; tř.1
Průměr prim. vodiče: 2x 42,4 mm
Převod transformátoru: 750/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
OBJ: 42L-3010
Záruka: 24 m.
Není skladem
Prověříme pro Vás
5 941 Kč/ks
7 188,61 Kč s DPH
Porovnání
+-
Košík
XKBR 42L; 750/5A; 2,5VA; tř.0,5 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
XKBR 42L; 750/5A; 2,5VA; tř.0,5
Průměr prim. vodiče: 2x 42,4 mm
Převod transformátoru: 750/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5
OBJ: 42L-6006
EAN: 4061701350913
Záruka: 24 m.
Není skladem
Prověříme pro Vás
5 905 Kč/ks
7 145,05 Kč s DPH
Porovnání
+-
Košík
XKBR 42L; 750/5A; 5VA; tř.1 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
XKBR 42L; 750/5A; 5VA; tř.1
Průměr prim. vodiče: 2x 42,4 mm
Převod transformátoru: 750/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
OBJ: 42L-6007
Záruka: 24 m.
Není skladem
Prověříme pro Vás
5 497 Kč/ks
6 651,37 Kč s DPH
Porovnání
+-
Košík
XKBR 42L; 800/1A; 2,5VA; tř.0,5 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
XKBR 42L; 800/1A; 2,5VA; tř.0,5
Průměr prim. vodiče: 2x 42,4 mm
Převod transformátoru: 800/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5
OBJ: 42L-3011
Záruka: 24 m.
Není skladem
Prověříme pro Vás
6 354 Kč/ks
7 688,34 Kč s DPH
Porovnání
+-
Košík
XKBR 42L; 800/1A; 5VA; tř.1 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
XKBR 42L; 800/1A; 5VA; tř.1
Průměr prim. vodiče: 2x 42,4 mm
Převod transformátoru: 800/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
OBJ: 42L-3012
Záruka: 24 m.
Není skladem
Prověříme pro Vás
5 941 Kč/ks
7 188,61 Kč s DPH
Porovnání
+-
Košík
XKBR 42L; 800/5A; 2,5VA; tř.0,5 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
XKBR 42L; 800/5A; 2,5VA; tř.0,5
Průměr prim. vodiče: 2x 42,4 mm
Převod transformátoru: 800/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5
OBJ: 42L-6008
Záruka: 24 m.
Není skladem
Prověříme pro Vás
5 905 Kč/ks
7 145,05 Kč s DPH
Porovnání
+-
Košík
XKBR 42L; 800/5A; 5VA; tř.1 Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
Měřicí transformátor proudu s rozebíratelným jádrem, na kabel
XKBR 42L; 800/5A; 5VA; tř.1
Průměr prim. vodiče: 2x 42,4 mm
Převod transformátoru: 800/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
OBJ: 42L-6009
Záruka: 24 m.
Není skladem
Prověříme pro Vás
5 497 Kč/ks
6 651,37 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Násuvný měřicí transformátor se zvýšeným rozsahem frekvenčního pásma do 20 kHz, pro primární jmenovité proudy od 250 A do 1 000 A, sekundární proud 1 A nebo 5 A, ve třídě přesnosti 0,5 nebo 1.

Nízkonapěťový transformátor pro dodatečnou montáž. Díky fixační sponě je montáž možná pouze jednou rukou a díky malým rozměrům jsou vhodné i do těžko přístupných míst. Transformátory XKBR jsou konstruovány pro maximální provozní napětí do 0,72 kV v souladu s normami DIN EN 61869 1+2. Trvalé přípustné přetížení do 120 % primárního proudu. Podrobeno zkoušce izolačním napětím průmyslového kmitočtu Uef= 3 kV, 50 Hz, 1 minuta.

Obecné vlastnosti

  • Jmenovitý trvalý tepelný proud Icth: 1,2 x IN
  • Jmenovitý krátkodobý tepelný proud Ith: 60 x IN, 1 sec.
  • Nadproudové číslo FS: uvedeno na štítku transformátoru
  • Max. provozní napětí Um: 0,72 kV
  • Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min
  • Jmenovitý kmitočet: 50 Hz
  • Třída izolace: E
  • Přesnost měření do 20 kHz: ΔΦ ≤ 1° @ 0,05-20 kHz
                                                     ε ≤ 2° @ 0,05-1,5 kHz
                                                     ε ≤ 5° @   1,5-3 kHz
                                                     ε ≤ 10° @  3-9 kHz
                                                     ε ≤ 20°@   9-20 kHz

  • Rozsah pracovních teplot: -5°C až +50°C
  • Rozsah skladovacích teplot: -25°C až +70°C
  • Splňuje normy: ČSN EN 61896-1; ČSN EN 61896-2; IEC 61869-1 a IEC 61869-2

Rozměry

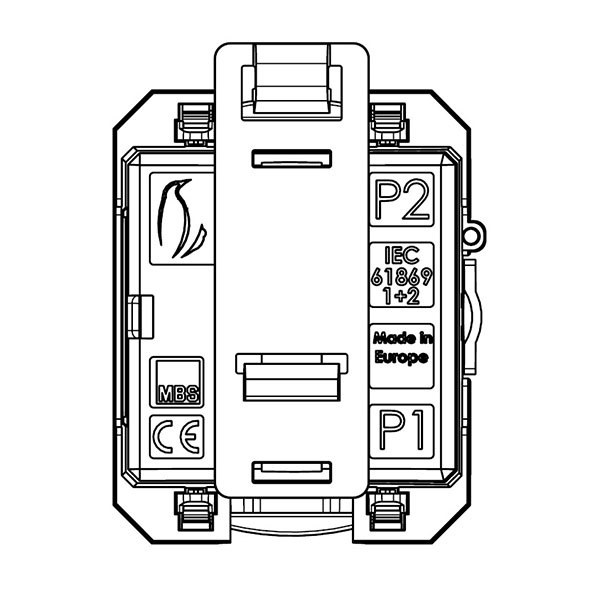

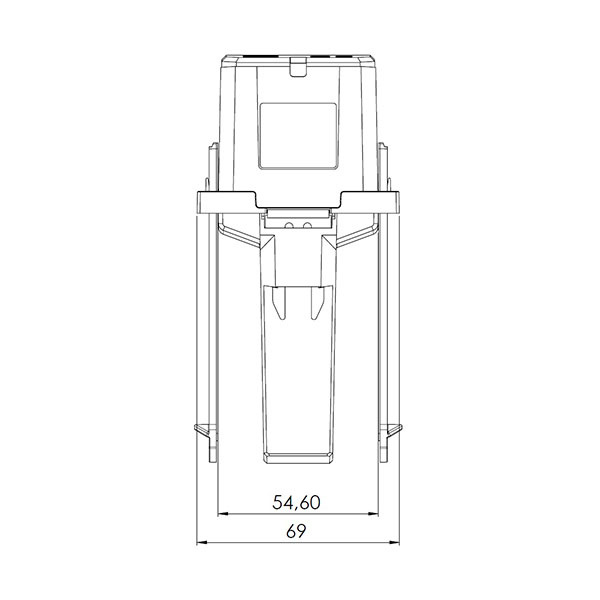

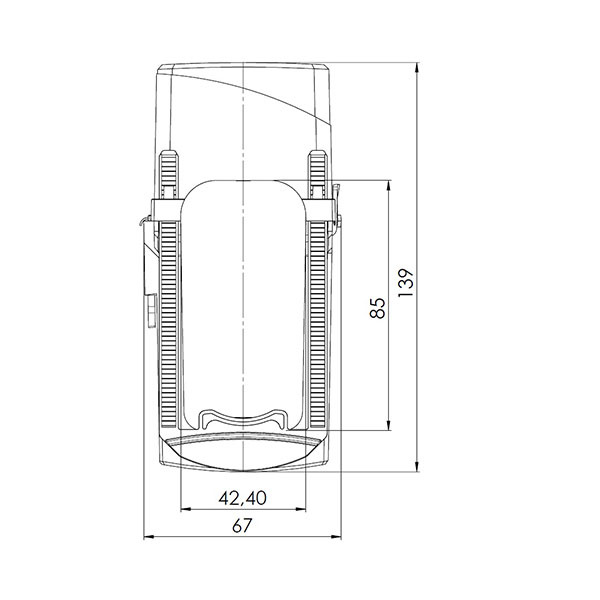

XKBR 42L nárys XKBR 42L bokorys XKBR 42L půdorys

Technické údaje

Parametry

Primární vodič Ø (max)2x42 mm
Šířka67 mm

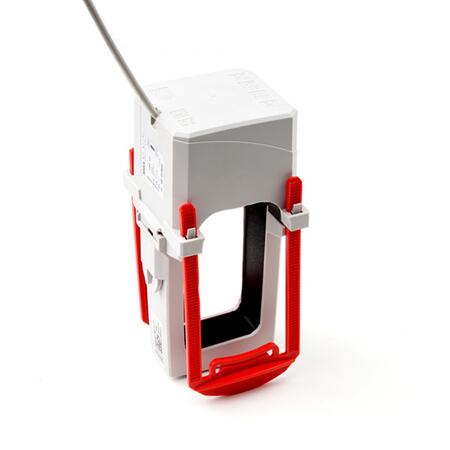

Parametry variant k XKBR 42L - Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz

Primární jmenovitý proudJmenovitý výkonTřída přesnosti: 0.5Třída přesnosti: 1
Sekundární proud: 5 ASekundární proud: 1 ASekundární proud: 5 ASekundární proud: 1 A
250 A2,5 VA42L-3001
300 A2,5 VA42L-6001
42L-3002
400 A2,5 VA42L-3003
5 VA42L-6002
42L-3004
500 A2,5 VA42L-3005
5 VA42L-6003
42L-3006
600 A2,5 VA42L-6004
42L-3007
5 VA42L-6005
42L-3008
750 A2,5 VA42L-6006
42L-3009
5 VA42L-6007
42L-3010
800 A2,5 VA42L-6008
42L-3011
5 VA42L-6009
42L-3012
1 kA2,5 VA42L-6010
42L-3013
5 VA42L-6011
42L-3014

Soubory ke stažení

Filtrace
Typ dokumentu

Mohlo by vás zajímat

Události

Elfetex Fest 2025: Třicet let inovací pod jednou střechou
09.09.2025
Jubilejní 30. ročník veletrhu Elfetex Fest se blíží! Už 9. září 2025 v 10:00 se otevřou brány brněnského výstaviště – pavilonu F – a vy můžete být u toho. Čeká vás přehlídka nejnovějších technologií...
Konference Eltech 2025 – měření, revize a bezpečnost pod jednou střechou
24.09.2025 - 25.09.2025
Hledáte odpovědi na otázky spojené s kontrolami elektrických zařízení, revizemi rozváděčů nebo termodiagnostikou rozváděčů a strojů? Přijďte 24. září na konferenci Eltech 2025 v Praze a navštivte...

Mimořádné akce

Akční nabídka měřicích přístrojů CHAUVIN ARNOUX do 31.8.2025
01.07.2025 - 31.08.2025
Analyzátory kvality sítě C.A 8345, C.A 8336, C.A 8331 a záznamník kvality sítě PEL 113 - za výhodnou cenu a s bohatým příslušenstvím zdarma, Testery izolace 5000 V C.A 6505 a C.A 6547 - prakticky...

Novinky

Představujeme novou řadu záznamníků proudu nebo napětí Chauvin Arnoux, L411, L412, L461
05.08.2025
Nové jednoduché datalogery proudu až do 3 000 AAC nebo napětí do 1 000 VAC / 1 500 VDC. Moderní odolná konstrukce s přehledným displejem, velkou pamětí s dlouhým záznamem, drátovou i bezdrátovou komunikací...
Efektivní chlazení skříní s novou sérií PROTEMP
01.08.2025
Nová řada chladicích zařízení PROTEMP stanovuje nové standardy v oblasti efektivity a kompaktnosti a využívá přitom osvědčené výhody technologie chlazení na základě Peltierova jevu. Díky zvýšené účinnosti...

Odborné články

Micsig MHO1 - Přenosné tabletové osciloskopy s multimetrem
16.06.2025
Firma Micsig, přední specialista na tabletové osciloskopy, opět inovovala! Tentokrát doplnila svou řadu osciloskopů s dotykovou obrazovkou o dva tabletové čtyřkanálové osciloskopy s typovým označením...
Nový termovizní modul HIKMICRO MINIX s bezdrátovým přenosem
09.06.2025
S vývojem technologie termálního zobrazování se na trh dostávají zcela nová řešení doplňující kamery klasických konstrukcí. Některá chytrá zařízení jako mobilní telefony a tablety již před delším...
