Regulátor nabíjení pro veřejné i domácí nabíjecí stanice elektromobilů a stanice integrované do sítě veřejného osvětlení

Regulátor dovoluje autorizaci pomocí RFID karet a připojení do systému pomocí vestavěného 2.5G/3G modulu nebo externího USB ethernetového/WiFi modulu.

Ing. Roman Smékal
Tel.: +420 724 767 763
Vladimír Frič
Tel.: +420 725 018 162
VariantaNázev / popisCena bez DPHCena s DPHObjednat
CC611 EV - Regulátor nabíjení pro EV stanice

Objednací číslo: B94060000

ks
Volitelné příslušenství
RFID modul pro CC611 EV

Objednací číslo: B94060110

ks
RFID modul k CC611 EV - provedení DPS
RJ45 kabel CC611 EV RFID

Objednací číslo: B94060100

ks
RJ45 kabel pro RFID modul k CC611 EV - délka 500 mm
Vlastnosti
  • Implementovaný standard OCPP
  • Plná podpora OCPP Remote
  • Implementovaný binární OCPP s optimalizací šířky pásma a síťovou kompatibilitou NAT
  • Podpora inteligentní sítě Smart Grid pomocí standardu OCPP
  • Možnost konfigurace na místě i po síti
  • Kompatibilní se všemi elektromobily na trhu
  • Podpora autorizačních RFID modulů s displejem

Popis výrobku

Regulátor svým jednoduchým designem a kompaktními rozměry (114.5 mm x 22.5 mm x 99 mm) umožňuje konstruovat chytré, malé a efektivní nabíjecí stanice. Pro jejich vnější komunikaci je nezbytný redakční systém se známým a prověřeným komunikačním protokolem. Proto většina poskytovatelů redakčních systémů dodržuje protokol OCPP, který je u CC611 EV ve verzi 1.5, což zajišťuje kompatibilitu se všemi elektromobily na trhu. Regulátor byl úspěšně testován s redakčními  systémy poskytovatelů Vattenfall, Bosch, DRIIVZ a NTT. Regulátor lze provozovat v režimu „allways on“, kdy je stále připojen k mobilní síti.

Regulátor podporuje mobilní sítě 2.5G Edge a 3G UMTS. Veškeré online operace vyžadují připojení pomocí karty SIM (není součástí dodávky). Obluhu uživateli usnadňuje autorizace pomocí čtečky RFID karet. Autorizovat lze i vzdáleně redakčním systémem přes OCPP. Regulátor lze s autorizací RFID použít i bez připojení k síti, autorizovat lze podle seznamu karet v přístroji (white list). Lze nastavit i nabíjení zcela bez autorizace.

Funkce

Zapojení ve stanici se standardní zásuvkou typu 2 vyžaduje připojení 12 V napájecího zdroje, stykače (s napěťovým signálem do 30 V) pro spínání toku energie do zásuvky, řízeného regulátorem přes integrované relé, a aktivního členu, který uzamyká kabel v zásuvce v průběhu nabíjení. Pokud je součástí stanice měřicí prvek (EMH eHZ Smart Meter), propojí se s regulátorem kabelem RJ11 (konektor "Meter"). Kontakty řízení (CP) a senzoru přiblížení (PP) umožňují regulátoru komunikaci s vozidlem a nabíjecím kabelem. Regulátor tak informuje vozidlo o množství energie, kterou může čerpat (podle ISO/IEC 61851), a detekuje připojení zástrčky kabelu do zásuvky stanice. Pro zajištění správné komunikace mezi vozidlem a stanicí musí být 0 V svorka napájecího zdroje regulátoru na stejném  potenciálu, jako uzemnění PE v zásuvce.

Pokud je vyžadována autorizace uživatele před nabíjením, regulátor umožňuje jednoduchou identifikaci pomocí čtečky RFID karet, propojené s regulátorem kabelem RJ45 (konektor „RFID“). Čtečka RFID je v provedení DPS, k umístění alespoň 20 mm od kovových částí pod poloprůhledný plastový kryt stanice (indikuje činnost vlastními LED). Volitelně lze ke čtečce přidat displej pro podrobnější interakci s uživatelem.

Na přední straně regulátoru je slot pro SIM kartu, slot USB 1 pro síťový adaptér (ethernet, WiFi), slot USB 2 pro propojení s PC (nastavení sítě, PINu karty SIM, aktualizací atd.), konektor antény a indikační LED. Anténu lze vyvést kabelem na místo s lepším příjmem signálu.

Spouštěcí sekvence regulátoru začíná po připojení napájení. Pokud je nastaven redakční systém, regulátor s ním naváže spojení. Uživatel zapojí kabel do vozidla a druhý konec kabelu do stanice, kde jej stanice uzamkne. Přiložením registrované RFID karty ke čtečce proběhne autorizace. Regulátor zkontroluje, že je vozidlo  připojeno a připraveno pro nabíjení, přepne stykač a tím nabíjení spustí. Po skončení nabíjení regulátor odemkne zásuvku stanice a uživatel může odpojit kabel.

Regulátor lze použít i u stanic s pevným kabelem typu 1 nebo 2 (bez akčního členu).

Technické údaje

Izolace podle IEC 60664-1/IEC 60664-3
Jmenovité napětí 12 V
Kategorie přepětí III
Stupeň znečištění 3
Jmenovité impulzní výdržné napětí 500 V
Oblast použití ≤ 2000 m n.m.
Napájecí napětí
Jmenovité napájecí napětí US DC 12 V
Rozsah napájecího napětí DC 11,4...12,6 V
Vlastní spotřeba bez modemu < 5 VA
Vlastní spotřeba s modemem/krátkodobá špička < 11 VA
Vstupy, výstupy a obsluha
LED 1 zelená
LED 2 zelená
LED 3G zelená
USB 1 konektor síťového rozšíření (ethernet, WiFi) USB
USB 2 konektor konfigurace micro USB
Slot SIM micro SIM
Řízení, senzor přiblížení a vstup optočlenu
(svorky bloku A)
vstup/výstup
Měřicí prvek EMH eHZ (RJ11 zásuvka) externí
Rozhraní RFID (RJ45 kabel) externí
Napájení a vstup optočlenu (svorky bloku B) vstup
Zámek zásuvky (svorky bloku C) vstup/výstup
Relé K1/K2 (svorky bloku D) výstup
Spínací prvky
Alarmové relé K1 stykač
Alarmové relé K2 nastavitelné
Spínací prvky 2 x 1 N/O kontakty
Pracovní režim N/C režim
Elekrická životnost 10,000 cyklů sepnutí
Parametry kontaktů podle IEC 60947-5-1:
Jmenovité operační napětí 30 V
Jmenovitý operační proud 1 A
Minimální pracovní proud 1 mA při AC/DC ≥ 10 V
Mechanické vlastnosti, klimatické podmínky, EMC
EMC IEC 61326
Teplota okolí při provozu -25...+75 °C
Klimatická třída podle IEC 60721:
Statické použití (IEC 60721-3-3) 3K5
Přeprava (IEC 60721-3-2) 2K3
Dlouhodobé skladování (IEC 60721-3-1) 1K4
Klasifikace mechanické odolnosti podle IEC 60721:
Statické použití (IEC 60721-3-3) 3M4 (s výjimkou kondenzace a námrazy)
Přeprava (IEC 60721-3-2) 2M2
Skladování (IEC 60721-3-1) 1M3
Připojení
Typ připojení šroubové svorky
Vlastnosti připojení:
jednoduchý vodič 0,2...2,5 mm2 (AWG 24-14)
splétané lanko bez dutinky 0,2...2,5 mm2 (AWG 24-14)
splétané lanko s dutinkou 0,2...1,5 mm2 (AWG 24-16)
Délka odizolování vodiče 7 mm
 Síla pro otevření 0,5-0,6 Nm (4-5 lb-in)
 Tlačítko "Test", průměr 2,1 mm
 RJ45 čtečka RFID karet
 RJ11 rozhraní měřicího prvku EMH eHZ
Všeobecná data
Pracovní režim trvalý provoz
Stupeň krytí IP30
Stupeň krytí svorek IP20
Montáž na DIN lištu IEC 60715

Rozměry pouzdra CC611 EV

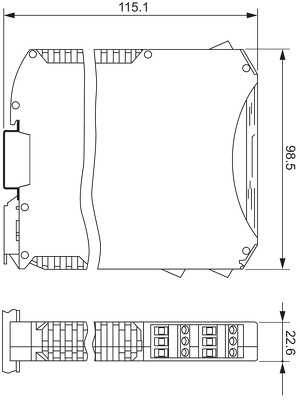

Rozměry CC612 EV
