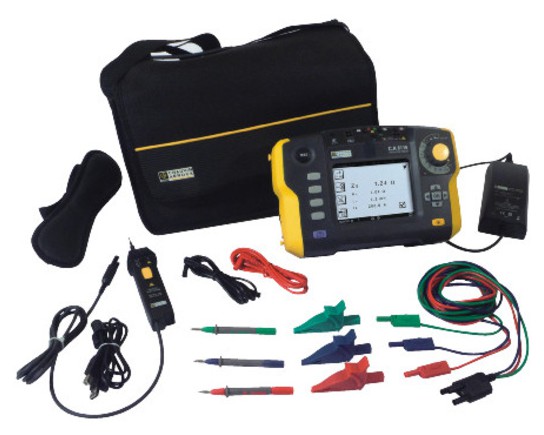

C.A 6116 - Multifunkční tester elektrických instalací

Základní měřicí funkce přístroje

Sdružený revizní přístroj pro kontrolu a revizi instalací dle požadavků ČSN EN 61557-1 až 7 a ČSN EN 61557-10.

Měření izolačních odporů

• Měření do hodnoty 2 GΩ
• Měření napětím 50, 100, 250, 500 a 1000 V

Měření proudových chráničů

• Měření proudem 10, 30, 100, 300, 500, 650 a 1000 mA
• Měření postupně narůstajícím proudem a impulzním proudem, s vybavením a bez vybavení proudového chrániče, neselektivní a selektivní
• Zobrazuje se dotykové napětí Uf, vybavovací proud Ia a doba vybavení Ta

Měření uzemnění

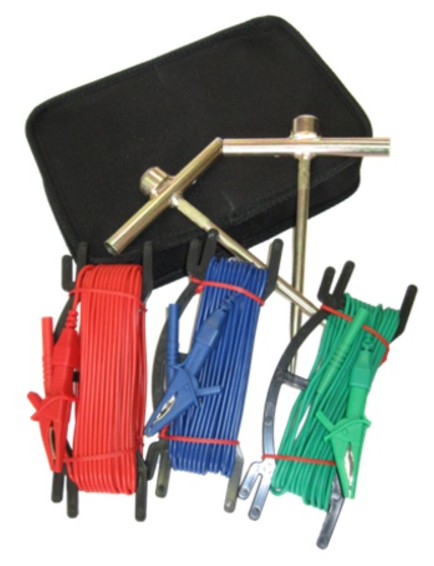

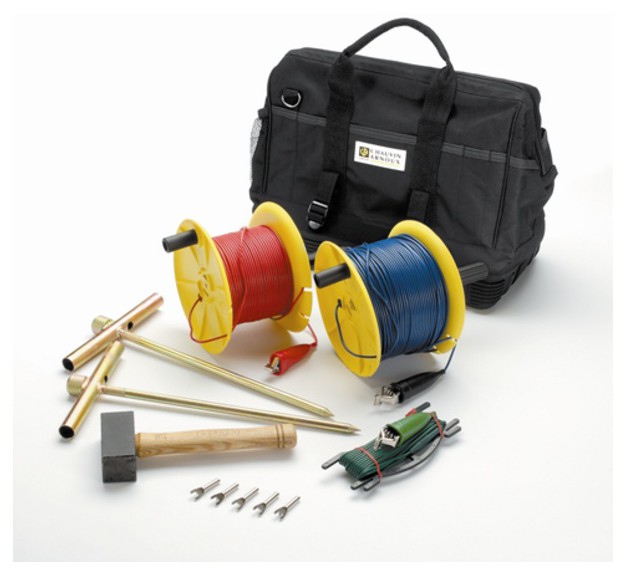

• Měření pomocí 3 sond (metoda 62 %) v soustavách bez napětí
• Zobrazení induktivní složky
• Selektivní měření paralelních uzemnění bez rozpojení obvodu pomocí kleští
• Měření celkového zemního odporu soustavy

Měření impedance smyčky

• Zobrazení odporové a induktivní složky
• Měření vnitřního odporu sítě L-N, L-L (Zi)
• Měření impedance smyčky L-PE (Zs)
• Nastavitelná hodnota proudu 6, 9, 12 mA a 5 A
• Měření zkratového proudu, měření impedance s vybavením a bez vybavení proudového chrániče

Měření napětí, proudu, kmitočtu a odporu

• Zobrazení průběhu napětí a proudu (osciloskop)
• Měření napětí do 550 V AC/DC
• Měření proudů pomocí kleští
• Měření kmitočtu DC/15,3 až 500 Hz

Měření výkonu a harmonická analýza (pouze s kleštěmi C177A)

• Měření výkonu do 110 kW (1P) nebo 330 kW (3P)
• FFT analýza do 50 harmonické U a I, výpočet THD

Měření sledu fází

Měření propojení (test propojení)
