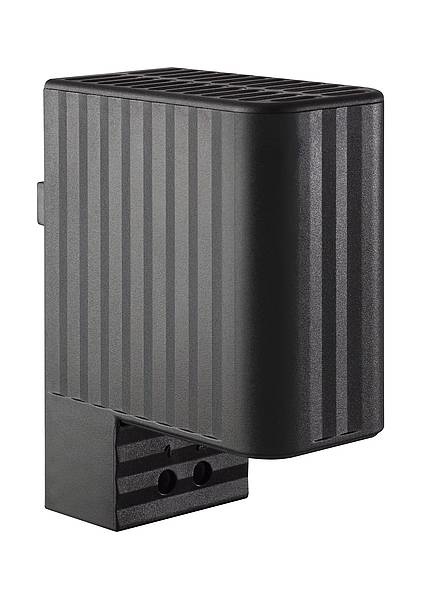

CSK 060 - Malé polovodičové topné těleso
Tepelné výkony: 10 a 20 W
Malé polovodičové topné těleso s ochranným plastovým krytem k zajištění minimální požadované teploty a zabránění kondenzace vlhkosti.
Napětí: 120-240 V, 12-36 V AC/DC
Cena od 556 Kč
od 672,76 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (4)
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.
Varianty k produktu CSK 060 - Malé polovodičové topné těleso (4)
Polovodičové topné těleso
CSK 060 - 10 WTopný výkon: 10 W; Zapínací proud: 1,0 A; Povrchová teplota: +85°C; Topný element: termistor (PTC)
Provozní napětí: AC/DC 120-240 V; Rozměry: 98x38x75; Hmotnost: 0,2 Kg; Barva: černá; Montáž: DIN lišta
Stupeň krytí: IP20; Doporučená pojistka (s časovou prodlevou): 2,0A
Schválení: VDE, UL File No. E150057 a EAC
Provozní napětí: AC/DC 120-240 V; Rozměry: 98x38x75; Hmotnost: 0,2 Kg; Barva: černá; Montáž: DIN lišta
Stupeň krytí: IP20; Doporučená pojistka (s časovou prodlevou): 2,0A
Schválení: VDE, UL File No. E150057 a EAC
OBJ: 06040.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
556 Kč/ks
672,76 Kč s DPH
+-
Polovodičové topné těleso
CSK 060 - 20 WTopný výkon: 20 W; Zapínací proud: 2,5 A; Povrchová teplota: +85°C; Topný element: termistor (PTC)
Provozní napětí: AC/DC 120-240 V; Rozměry: 98x38x75; Hmotnost: 0,3 Kg; Barva: černá; Montáž: DIN lišta
Stupeň krytí: IP20; Doporučená pojistka (s časovou prodlevou): 4,0A
Schválení: VDE, UL File No. E150057 a EAC
Provozní napětí: AC/DC 120-240 V; Rozměry: 98x38x75; Hmotnost: 0,3 Kg; Barva: černá; Montáž: DIN lišta
Stupeň krytí: IP20; Doporučená pojistka (s časovou prodlevou): 4,0A
Schválení: VDE, UL File No. E150057 a EAC
OBJ: 06030.0-00
Záruka: 12 m.
Skladem v GHV
skladem 2 ks
632 Kč/ks
764,72 Kč s DPH
+-
Polovodičové topné těleso
CSK 060 - 10 W, 12-36VProvozní napětí AC/DC 12-36V; Výkon: 10 W; Komínové topné těleso s plastový krytem; Připojení přes šroubovou svorkovnici
Uchycení na DIN lištu; Rozměry: 98x38x75 mm; Hmotnost: 0,2 Kg; Stupeň krytí: IP 20.
Uchycení na DIN lištu; Rozměry: 98x38x75 mm; Hmotnost: 0,2 Kg; Stupeň krytí: IP 20.
OBJ: 06040.1-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
682 Kč/ks
825,22 Kč s DPH
+-
Polovodičové topné těleso
CSK 060 - 20 W, 12-36VProvozní napětí AC/DC 12-36V; Výkon: 20 W; Komínové topné těleso s plastový krytem; Připojení přes šroubovou svorkovnici
Uchycení na DIN lištu; Rozměry: 98x38x75 mm; Hmotnost: 0,2 Kg; Stupeň krytí: IP 20.
Uchycení na DIN lištu; Rozměry: 98x38x75 mm; Hmotnost: 0,2 Kg; Stupeň krytí: IP 20.
OBJ: 06030.1-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
768 Kč/ks
929,28 Kč s DPH
+-
Popis výrobku
Malá topná tělesa jsou určena pro použití v malých uzavřených zařízeních k zajištění minimální provozní teploty a zabránění kondenzace vlhkosti.Topná tělesa jsou dimenzována pro trvalý provoz. Těleso je vybaveno hliníkovm zářičem s plastovým krytem, které zabrání popálení při nechtěném dotyku.
- Široký rozsah napájecích napětí
- Dynamický náběh teploty
- Nízká povrchová teplota krytu
- Energeticky úsporné
- Jednoduchá montáž na DIN lištu
- Připojení šroubovou svorkovnicí
Rozšířené informace
Obecné technické údaje
| Provozní napětí | AC/DC 120...240 V* (min. 110 V; max. 265 V) Další napájecí napětí na dotaz (12-36 V AC/DC) |
|---|---|
| Topný element | pozistor PTC - s teplotním omezením |
| Povrchová teplota | < 85 °C (podle VDE 0100), kromě horní ochranné mřížky |
| Připojení | 2-pólové svorky 2,5 mm2, utahovací moment 0,8 Nm |
| Uchycení | příchytka pro DIN lištu 35 mm, EN 60715 |
| Kryt | plast dle UL94 V-0 (černá barva) |
| Montážní poloha | svislá |
| Provozní/skladovací teplota | -45 až +70 °C (-49 až +158 °F) |
| Provozní/skladovací vlhkost | max. 90 % RV (nekondenzující) |
| Stupeň krytí/třída ochrany | IP20 / II (dvojitá izolace) |
| Schválení | VDE, UL File No. E150057, GOST-R |
| Rozměry | 98×38×75 mm |
| Poznámka | jiné napájecí napětí na dotaz |
| *Provoz s napájecím napětím pod AC/DC 140 V snižuje tepelný výkon o cca. 10 %. | |
Technické a objednací údaje
| Obj. číslo | Topný výkon* | Max. spínací proud | Doporučená pojistka T |
Hmotnost |
| 06040.0-00 | 10 W | 1,0 A | 1 A | 0,2 kg |
|---|---|---|---|---|
| 06030.0-00 | 20 W | 2,5 A | 2 A | 0,3 kg |
| * při teplotě okolí 20 °C | ||||
Schéma
Příklad zapojení
Technické údaje
Parametry
| S ventilátorem |  Ne |
|---|---|
| S vestavěným termostatem | Ne |
| Plastový ochr. kryt |  Ano |
| Výbušné prostředí | Ne |
