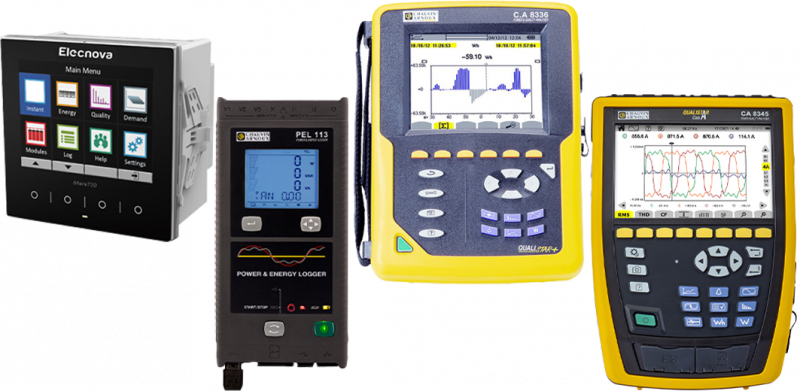

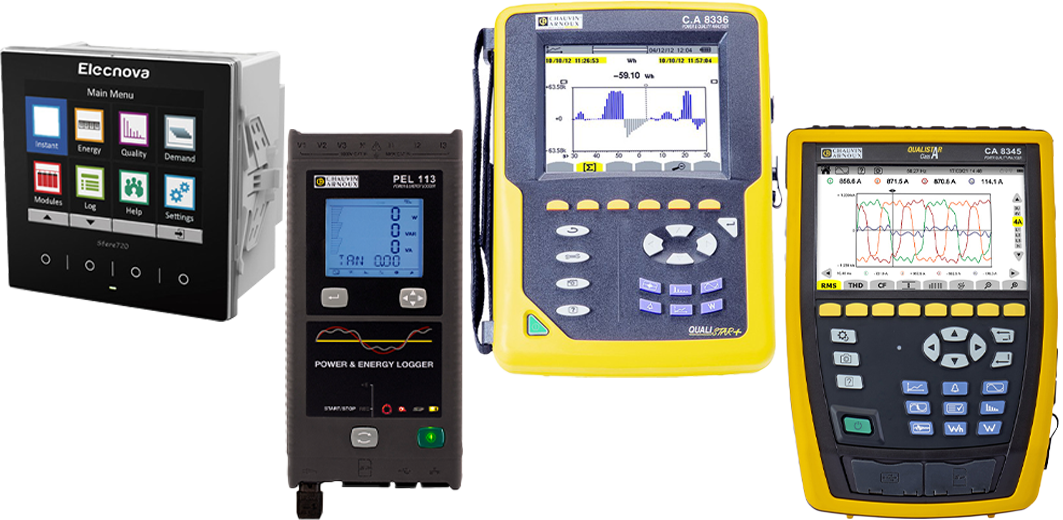

Analyzátory a záznamníky kvality elektrické energie Chauvin Arnoux a Elecnova

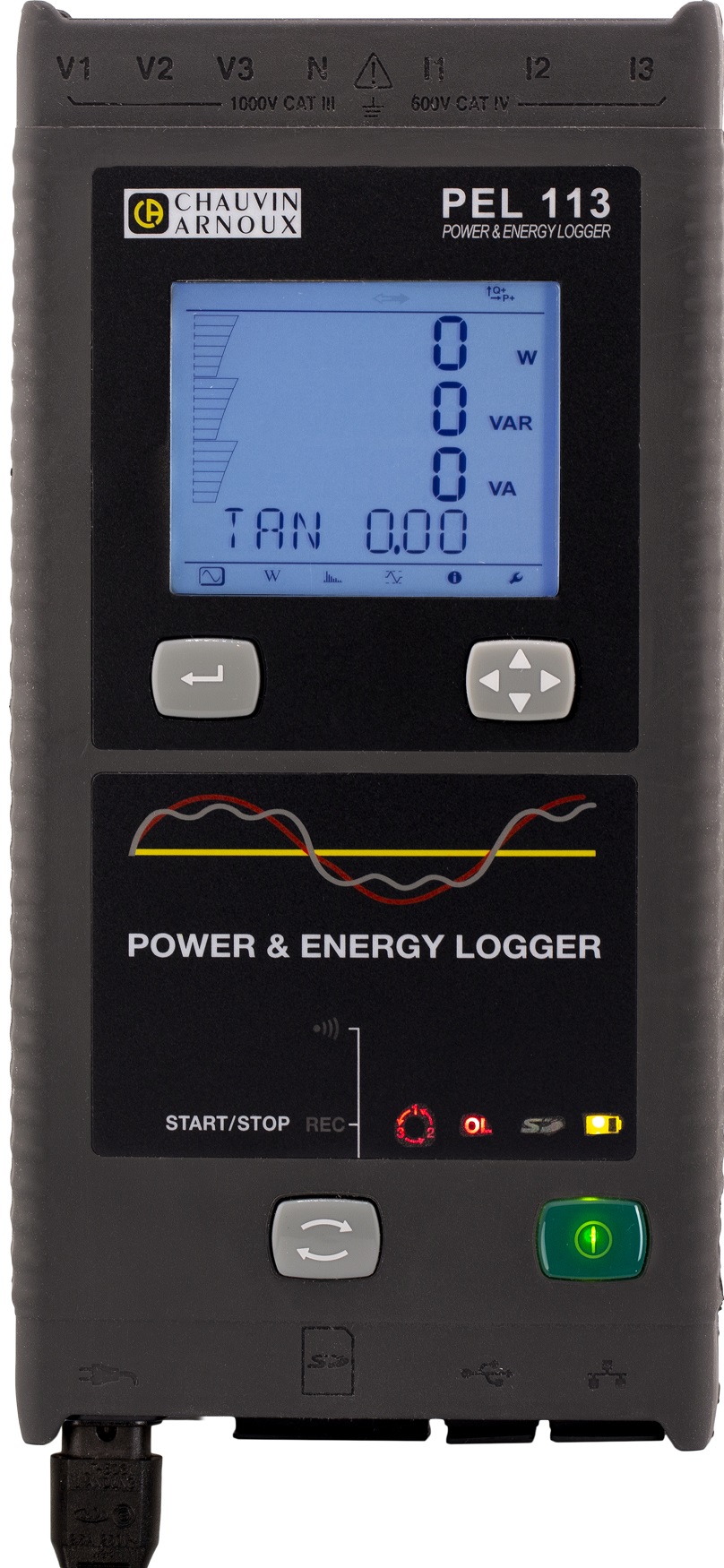

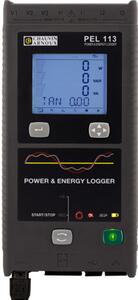

Model PEL 113 umožňuje zaznamenávat činný, jalový a zdánlivý výkon a energie s nastavitelným časovým úsekem již od 200 ms, měření a záznam účiníku cos θ, tan θ, PF   a měření a záznam celkových harmonických zkreslení i jednotlivých složek až do 50. harmonické. Záznamník má vestavěné Wi-Fi rozhraní a je možné jej vzdáleně ovládat.

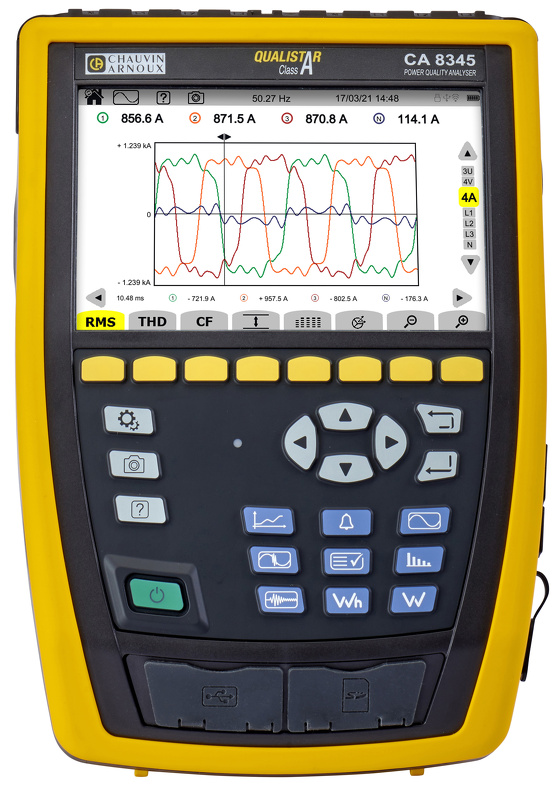

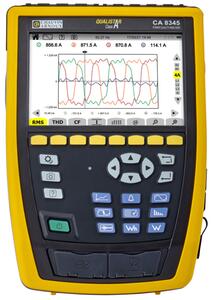

Špičkovým přístrojem pro analýzu kvality elektrické energie je analyzátor C.A 8345 plně kompatibilní s třídou přesnosti A s rychlostí vzorkování až 400 kS/s pro napěťové kanály a až 200 kS/s pro proudové kanály. V režimu přechodných dějů umožňuje zachytit přerušení, špičky napětí a proudu, krátké jevy atp. již od 2,5 μS a zachytit rázovou vlnu (např. po úderu blesku) o délce 500 ns a velikosti až 12 kV. Analyzátor je vybaven rozhraními USB, WiFi, Ethernet, WEB server a umožňuje  GPS synchronizaci.

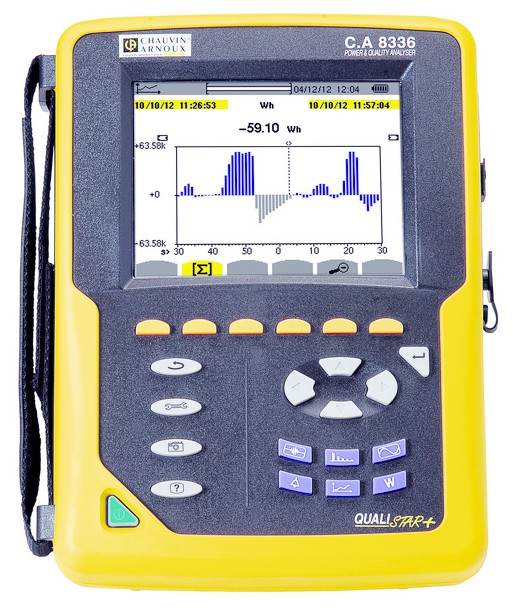

K nejpoužívanějším analyzátorům kvality el. energie patří také analyzátor C.A 8336 Qualistar+. Tento třífázový analyzátor kvality elektrické sítě umožňuje rychlé a efektivní měření, monitorování a diagnostiku současně v 7 paralelních měřicích režimech. Jeho intuitivní a snadné ovládání ve spojení s automatickou detekcí převodníků a grafickým menu umožňuje rychlé a efektivní měření bez nutnosti složitého a zdlouhavého nastavování. Široký výběr převodníků umožňuje měření při velmi malé i při velmi velké proudové zátěži od 5 mA do 10 000 A. Interní slot na SD kartu umožňuje záznam dat od 2 týdnů do několika roků dle nastavení. Jako u všech předchozích uvedených přístrojů slouží ke zpracování dat Software DataView® v českém jazyce. Tento SW umožňuje také vkládání externích dat z dalších aplikací (MS Word, EXCEL, atp), vkládání poznámek a obrázků.

Podrobné informace o záznamnících a analyzátorech kvality elektrické energie včetně obsahů jejich dodávky naleznete vždy na našich stránkách po kliknutí na odkaz uvedený u každého přístroje.

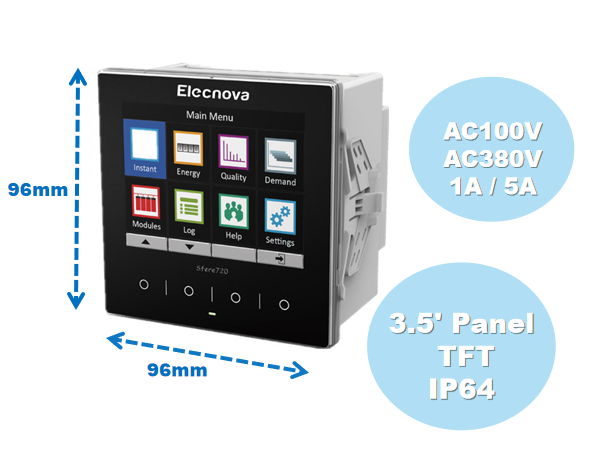

Zástupcem klasických přístrojů do panelu je Sfere720 od zavedené firmy Elecnova. Tento multifunkční analyzátor kvality elektrické energie je určen pro třífázové AC aplikace s třídou přesnosti měření 0,2S, např. s měřicími transformátory MBS. Přístroj sleduje mnoho parametrů včetně THD do 63. harmonické.

Ovládání přístroje je snadné díky barevnému 3,5” TFT displeji. K přístroji je k dispozici software pro vzdálené vyčítání dat přes Modbus, případně modul webserveru. Zadní strana umožňuje připojení dodatečných 16 druhů modulů včetně wifi. Najde tedy využití jako nový a moderní přístroj pro sledování elektrických veličin ve stávající instalaci, nebo i jako náhrada starších analogových přístrojů. Pro účely monitorování kvality elektrické energie, mezních hodnot s předáváním alarmů a včetně měření v N vodiči.
