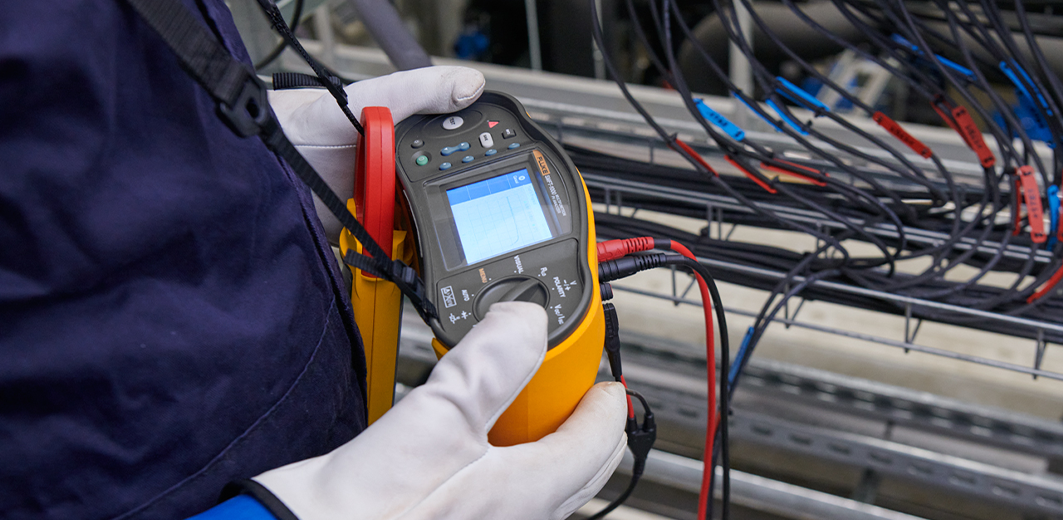

Multifunkční tester solárních instalací Fluke SMFT-1000
V posledních letech je kladen velký důraz na získávání elektrické energie z obnovitelných zdrojů. Velmi diskutované jsou v této oblasti fotovoltaické elektrárny, kde vzrostl zájem i ze strany spotřebitelů o umístění fotovoltaických panelů na střechy převážně rodinných domů. Důležitá je ovšem nejen výstavba a uvedení do provozu nových elektráren, ale i pravidelná kontrola již stávajících. Na tuto poptávku zareagoval americký výrobce měřicí a testovací techniky Fluke se svým multifunkčním testerem solárních instalací Fluke SMFT-1000. Pojďme si jej připomenout.
Počet instalací solárních panelů se stále zvyšuje a to si žádá, aby byli technici vybaveni odpovídajícími měřicími přístroji, které zefektivní proces montáže i následné pravidelné kontroly. Multifunkční tester solárních instalací Fluke SMFT‑1000 je určen pro profesionály pracující v oblasti fotovoltaiky a nabízí tak komplexní řešení pro instalaci, uvádění do provozu, pravidelnou kontrolu a úplnou sekvenci testování bezpečnosti dle ČSN 62446‑1 kategorie 1 a V-A (I/V) křivky podle kategorie 2. Přístroj je vybavený funkcí měření voltampérových charakteristik (křivek I‑V) a umožňuje otestovat, zda fotovoltaické systémy pracuji s optimálním výstupním výkonem a jsou v provozu bezpečné
Jaké má funkce?
Již bylo zmíněno, že se jedná o přístroj pro komplexní testování fotovoltaických aplikací podle normy ČSN EN 62446-1. Níže je stručně shrnuto, jaké testy je možné s tímto přístrojem uskutečnit.
1. Testování dle bezpečnostní kategorie 1 (povinné):
- Odpor ochranného uzemnění (Rpe)
- Napětí na otevřeném obvodu (Voc)
- Proud nakrátko (Isc)
- Izolační odpor (Rins)
- Test polarity
2. Testování dle bezpečnostní kategorie 2 (nepovinné):
- Měření I-V (VA) křivky
- Měření intenzity záření
- Měření teploty panelu
- Měření náklonu a orientace
3. Doplňkové funkce přístroje:
- Kontrola blokovacích diod (Vbd)
- Kontrola přepěťových ochran (BV)
- Měření napětí AC/DC
- Měření proudu AC/DC (s kleštěmi i100)
- Měření výkonu AC/DC (s kleštěmi i100)
Mnoho uživatelů jistě ocení funkci „Automatická sekvence“ pro snadnější práci s testerem při měření parametrů. Pro rychlé vyhodnocení naměřené I–V křivky měřeného panelu lze využít funkci porovnání křivek přímo na displeji, kde se zobrazí křivka a meze, ve kterých by se měla pohybovat. Pro toto vyhodnocení je nutné do testeru zadat výrobcem definované parametry měřeného panelu a to buď vybráním panelu z databáze, nebo pomocí uživatelského definování analyzovaného panelu. Parametry pro měření křivek – intenzita záření a teplota – se přenášejí do testeru v reálném čase pomocí bezdrátové technologie Bluetooth. Toto rozhraní zajišťuje komunikaci s měřičem intenzity osvitu a teploměrem IRR2-BT a infračervené sériové rozhraní slouží pro komunikaci s PC.
Pro vytváření nezbytných zpráv a protokolů je uživatelům nápomocná i funkce „Visual“, která umožňuje zaznamenat výsledky vizuální kontroly a uložit je do paměti přístroje pro pozdější vložení do zprávy v software pro správu a analýzu získaných dat. Pro pokrytí požadavků na certifikaci a dokumentaci pomocí moderní, rychlé a spolehlivé softwarové platformy slouží software Fluke TruTest™.

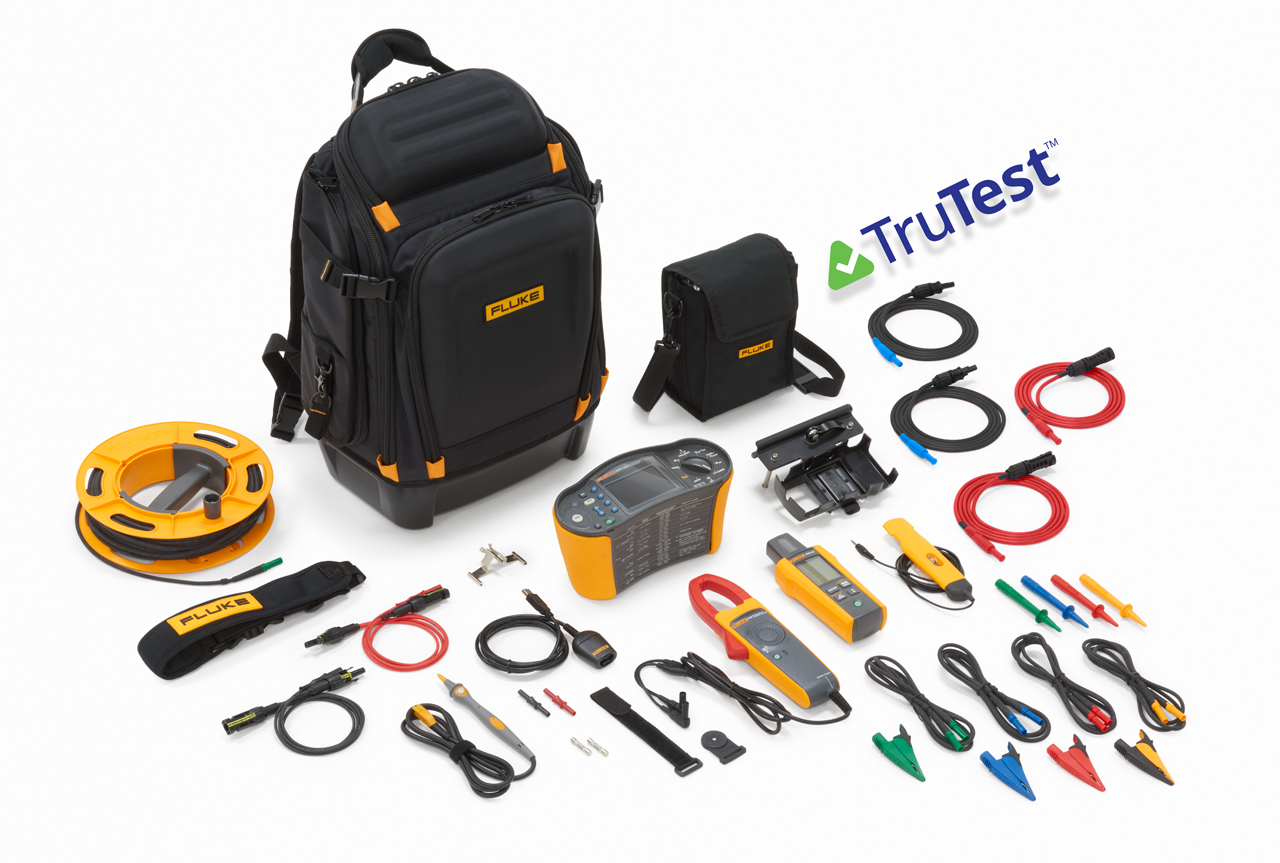

Software Fluke TruTest™
Pojďme si nyní představit programové vybavení Fluke TruTest™. Vytváření protokolů nezbytných k uzavření projektů může být obtížné a časově náročné. Tento software umožňuje správu solárního zařízení, ukládání dat a protokolování na jediné platformě. Software TruTest™, kompatibilní s multifunkčním testerem solárních panelů a analyzátorem provozních vlastností Fluke SMFT‑1000, umožňuje rychlé a snadné importování výsledků měření z multifunkčního
testeru solárních panelů přímo do počítače. Poté můžete provést uspořádání a analýzu dat, porovnat údaje z jednotlivých zařízení s předchozími importovanými měřeními a poskytnout klientovi komplexní zprávu s grafickým obsahem.
Nesmíme zapomenout ani na aplikaci TruTest Solar Database, která umožňuje vyhledávání v databázi více než 85000 solárních modulů a snadný přenos informací o modulu z mobilní aplikace do multifunkčního testeru SMFT-1000 přímo na místě, což eliminuje potřebu ručního zadávání. Databáze je pravidelně udržována a aktualizována. Tato aplikace je volně stažitelná na Obchod Play.
