Fluke SMFT-1000 - Multifunkční tester solárních instalací

Úplná sekvence testování bezpečnosti dle ČSN 62446‑1 kategorie 1 a V-A (I/V) křivky podle kategorie 2

Komplexní přístroj pro testování fotovoltaických aplikací podle normy ČSN EN 62446-1 při jejich uvádění do provozu i pravidelné údržbě. Společně se softwarem Fluke TruTest™ umožňuje snadnou správu solárních instalací.



od 116 850 Kč
Cena od 141 388,50 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (2)
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Kančo
Ing. Jan Kančo
Vedoucí obchodní skupiny měřicí a testovací přístroje - FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, MICSIG a ostatní.

Varianty k produktu Fluke SMFT-1000 - Multifunkční tester solárních instalací (2)

Filtrace
Skladem

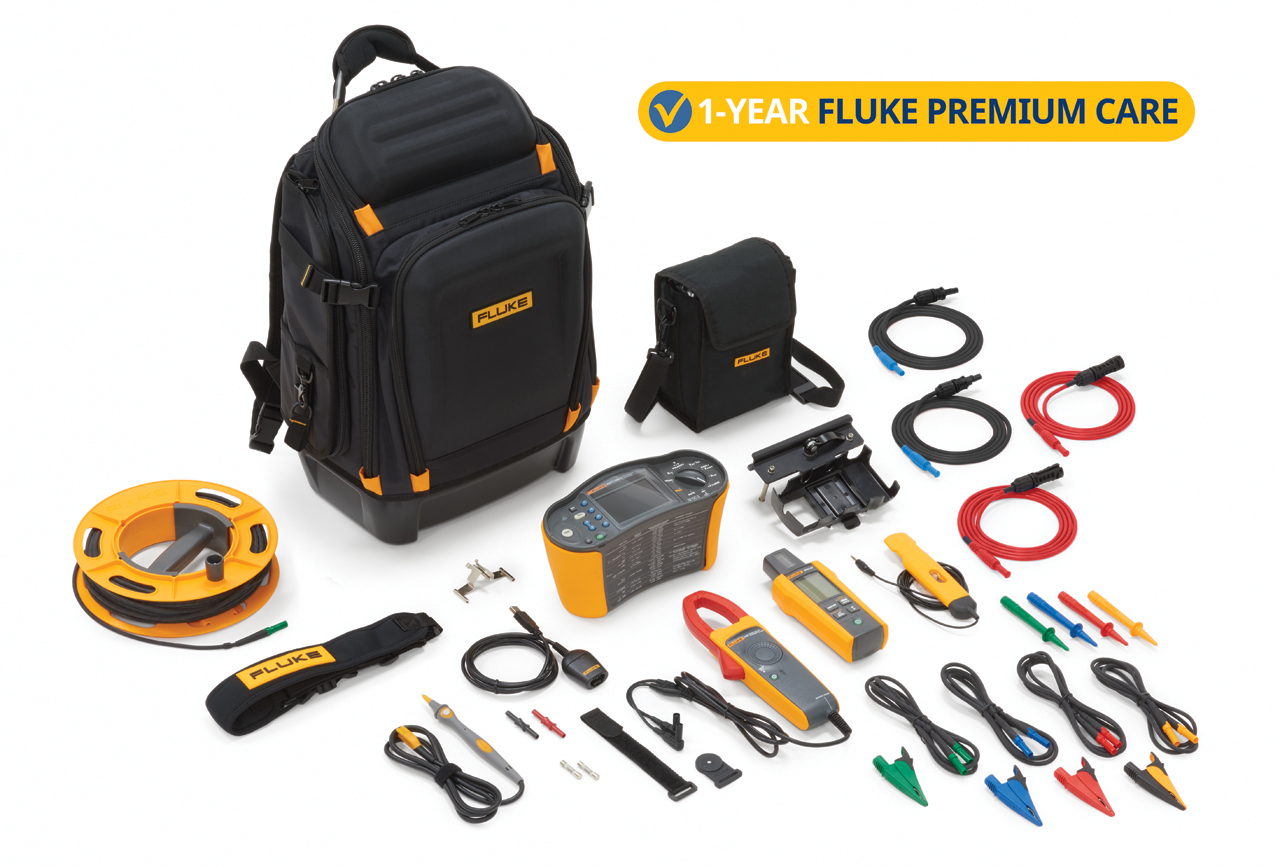

FLUKE SMFT-1000/KIT Multitester solární  instalace
Multitester solární instalace
FLUKE SMFT-1000/KIT

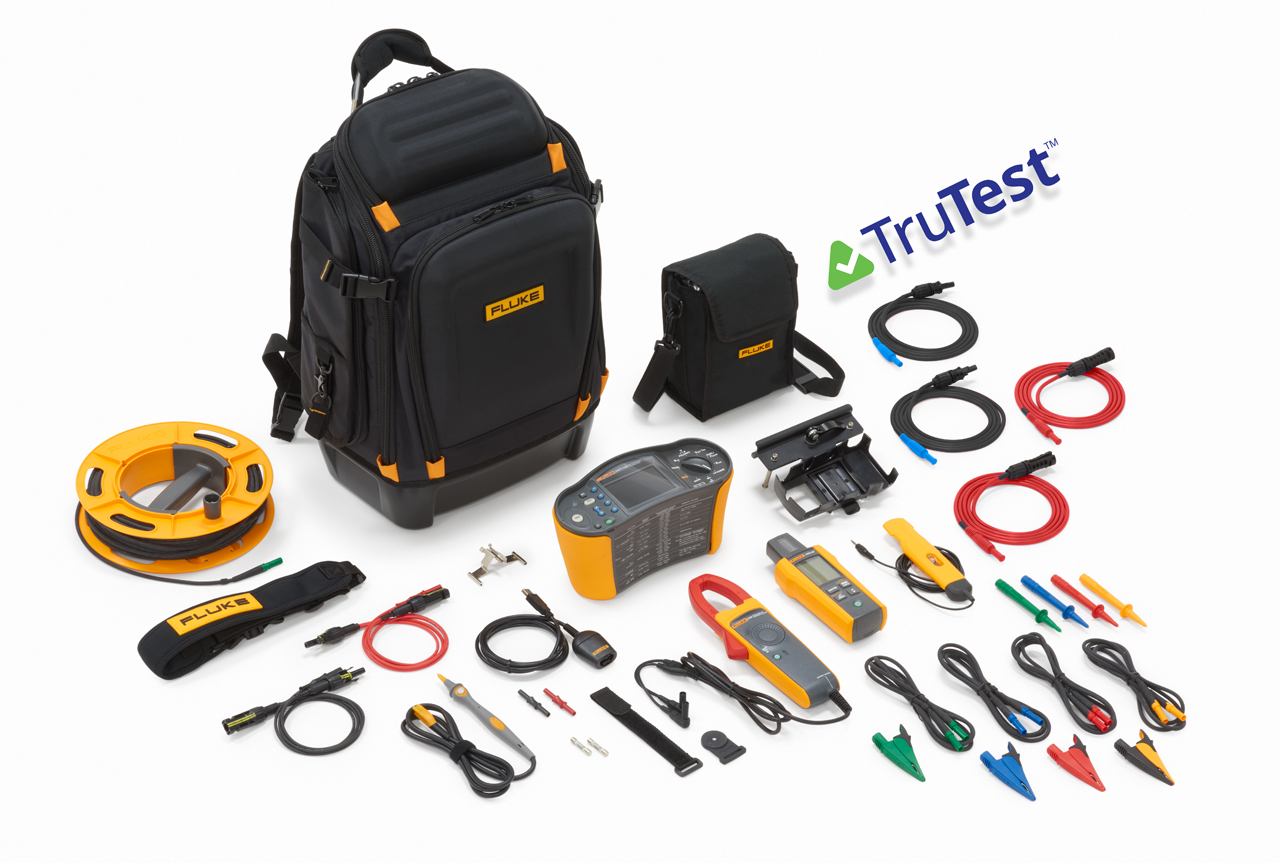

1x tester SMFT-1000, 1 x měřič IRR2-BT, 1 x proudový převodník i100, 1 x držák MB1-IRR pro přístroj IRR2-BT, 1 x externí teplotní sonda 80PR-IRR pro přístroj IRR2-BT, 1 x nulovací adaptér,1 x sonda s dálkovým ovládáním TP1000, 1 x sada měřicích kabelů TL1000-MC4 (zástrčka a zásuvka), 1 x měřicí vodič TL1000/30M, 1 x sada měřicích kabelů TL1000-KIT, 1 x sada spojek, 1 x sada pojistek, 1 x magnetický držák TPAK, 1 x popruh pro SMFT-1000, 1 x batoh Pack30, 1 x pouzdro pro přístroj IRR2-BT, 1 x optický USB kabel, 12 x baterie AA (instalovány)




Akce platí do 30.06.2024 nebo do vyprodání zásob.
Akce
OBJ: FL.5280005
EAN: 0195112021262
Záruka: 36 m.
Skladem v GHV
skladem 1 ks
137 470 Kč
116 850 Kč/ks
141 388,50 Kč s DPH
Porovnání
+-
Košík

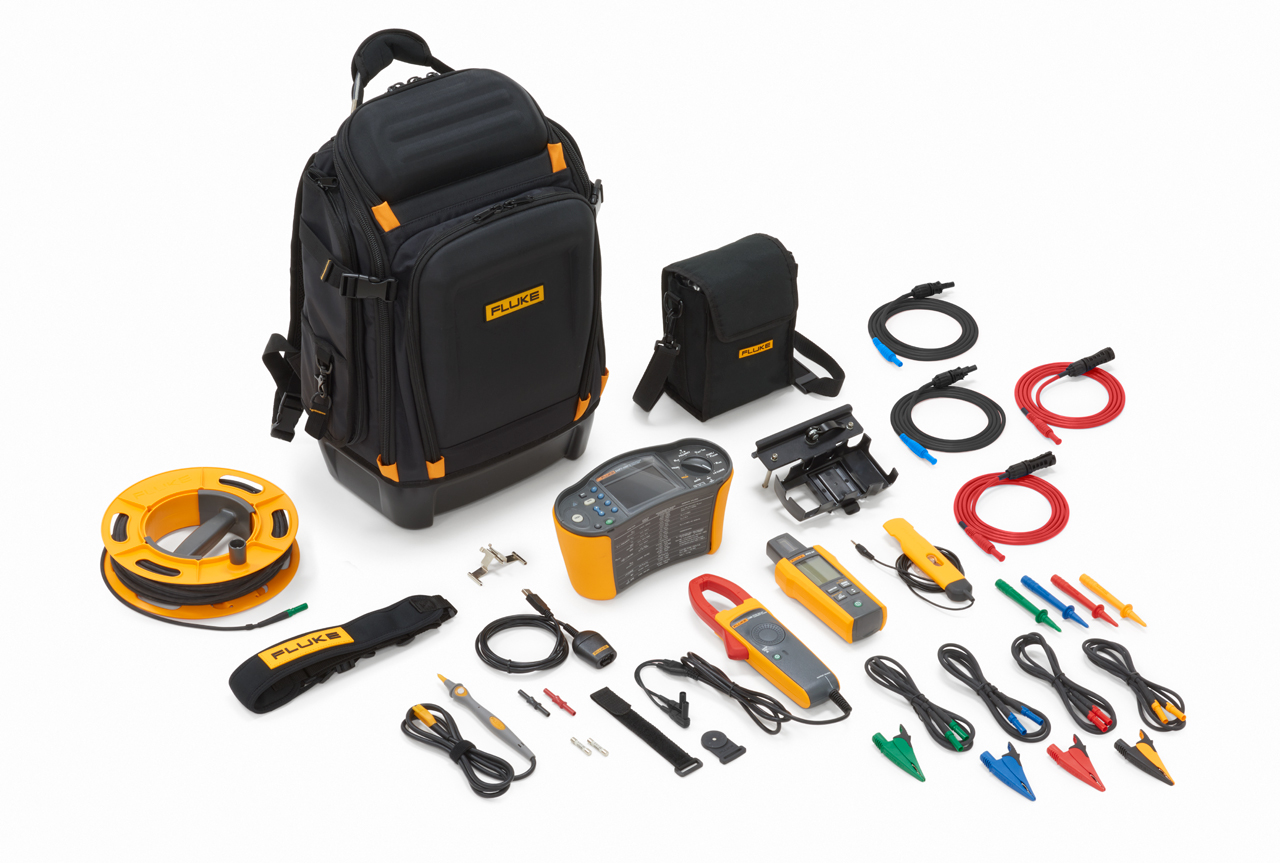

FLUKE SMFT-1000/PRO Multitester solární  instalace
Multitester solární instalace
FLUKE SMFT-1000/PRO

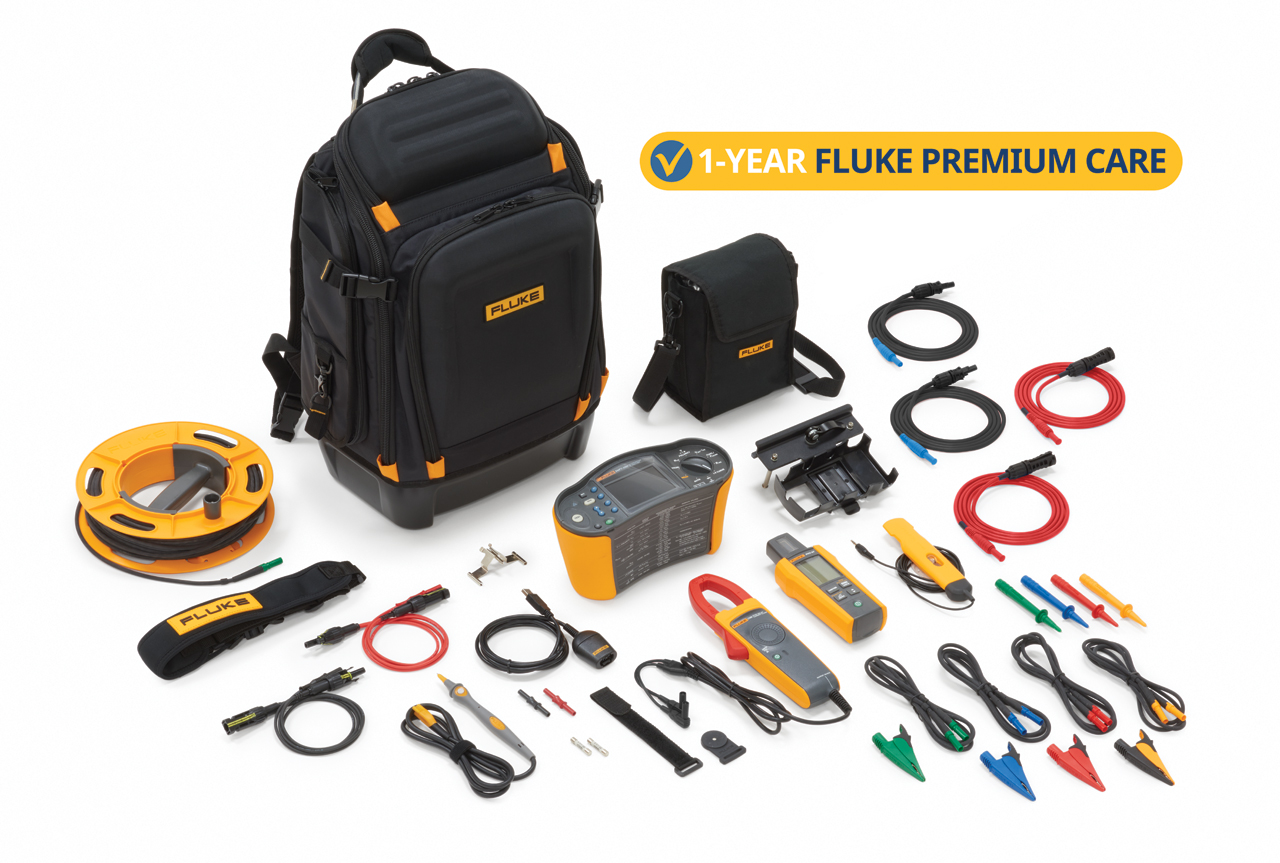

1x tester SMFT-1000, 1 x měřič IRR2-BT, 1 x proudový převodník i100, 1 x držák MB1-IRR pro přístroj IRR2-BT, 1 x externí teplotní sonda 80PR-IRR pro přístroj IRR2-BT, 1 x nulovací adaptér,1 x sonda s dálkovým ovládáním TP1000, 2 x sada měřicích kabelů TL1000-MC4 (zástrčka a zásuvka), 1 x měřicí vodič TL1000/30M, 1 x sada měřicích kabelů TL1000-KIT, 1 x vodič PVLEAD3 MC4, 1 x sada spojek, 1 x sada pojistek, 1 x magnetický držák TPAK, 1 x popruh pro SMFT-1000, 1 x batoh Pack30, 1 x pouzdro pro přístroj IRR2-BT, 1 x optický USB kabel, 12 x baterie AA (instalovány), 1 x licence TruTest ADVANCED




Akce platí do 30.06.2024 nebo do vyprodání zásob.
Akce
OBJ: FL.5416417
EAN: 0195112077856
Záruka: 36 m.
Není skladem
Prověříme pro Vás
149 970 Kč
127 470 Kč/ks
154 238,70 Kč s DPH
Porovnání
+-
Košík

Volitelné příslušenství k Fluke SMFT-1000 - Multifunkční tester solárních instalací

FLK-TRUTEST-ADV Software
Software
FLK-TRUTEST-ADV
1 licence - Fluke TruTest Software License Code - Advanced
OBJ: FL.5265319
EAN: 0195112016602
Záruka: 3 m.
Není skladem
Prověříme pro Vás
11 920 Kč/ks
14 423,20 Kč s DPH
Porovnání
+-
Košík
FLK-TRUTEST-LITE Software
Software
FLK-TRUTEST-LITE
1 licence - Fluke TruTest Software License Code - Lite
OBJ: FL.5265304
EAN: 0195112016596
Záruka: 3 m.
Není skladem
Prověříme pro Vás
7 450 Kč/ks
9 014,50 Kč s DPH
Porovnání
+-
Košík
Příslušenství TPAK - Magnetická příchytka
Víceúčelový držák s mag. příchytkou
TPAK
OBJ: FL.1281997
EAN: 0095969082631
Záruka: 12 m.
Skladem v GHV
skladem 3 ks
1 600 Kč/ks
1 936 Kč s DPH
Porovnání
+-
Košík
Příslušenství Fluke Pack30 - Přenosná brašna_3
Brašna
PACK30
508 x 33 x 235 mm
Více jak 30 úložných prostor, robustní, voděodolná
Zjistit více
OBJ: FL.4983088
EAN: 0095969870092
Záruka: 12 m.
Skladem v GHV
skladem 2 ks
5 650 Kč/ks
6 836,50 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

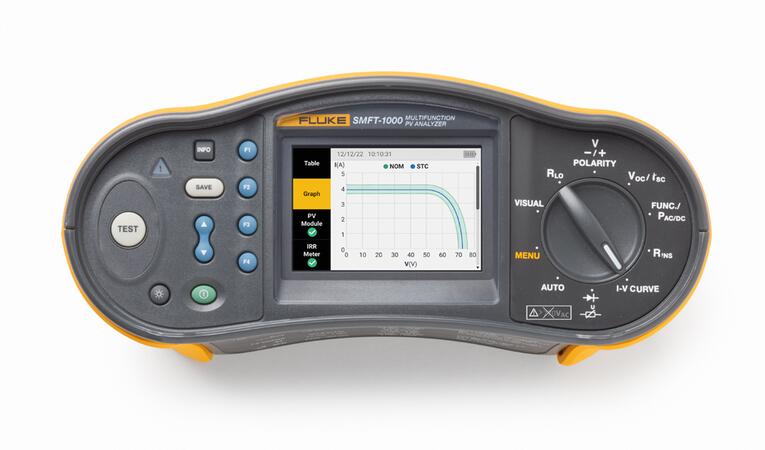

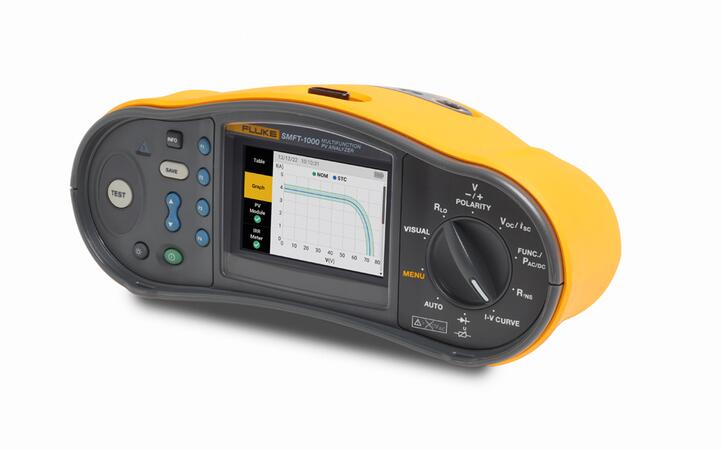

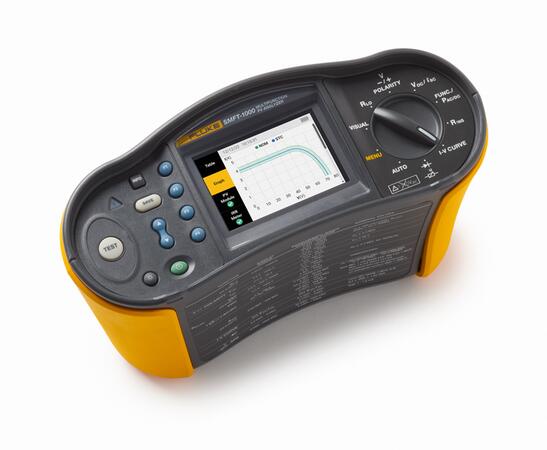

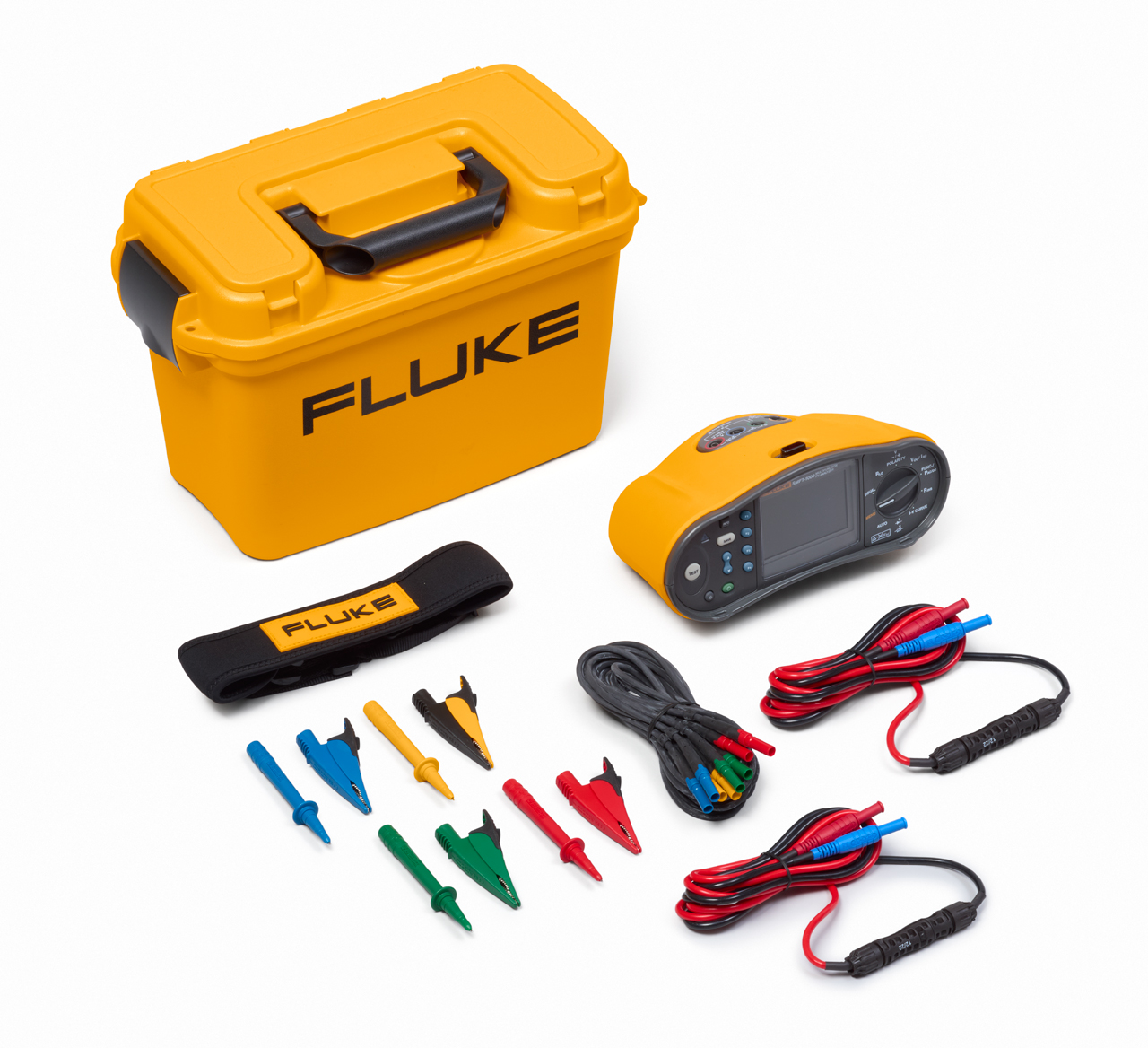

Tester solárních instalací Fluke SMFT-1000

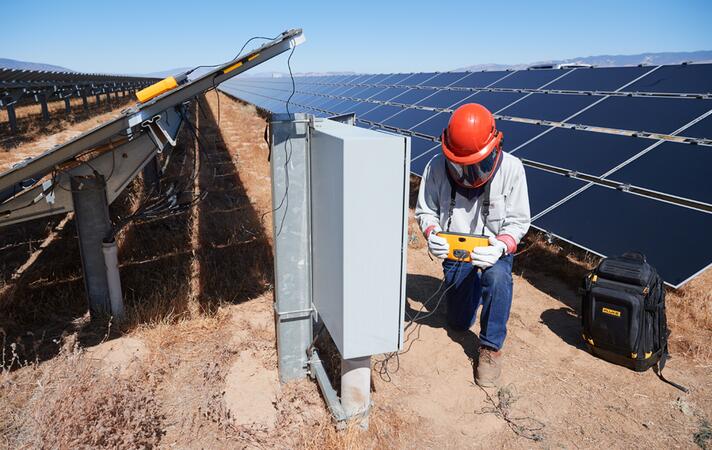

Sada přístrojů Fluke SMFT‑1000 je určena pro profesionály v oblasti fotovoltaiky a nabízí komplexní řešení pro instalaci, uvádění do provozu, periodickou kontrolu a testování fotovoltaických zařízení v souladu s normou ČSN EN 62446‑1. Prostřednictvím softwaru Fluke TruTest™ lze snadno importovat, spravovat a analyzovat naměřená data ze solárních instalací, aniž by bylo nutné mít na místě měření notebook.

GFX | ikony-obsah | cpu_chip.jpg Hlavní parametry

Dle normy ČSN EN 62446‑1 se provádí povinné testy (kategorie 1) a volitelné testy (kategorie 2). K tomu slouží jak základní jednotka SMFT-1000, tak přidružený měřič osvitu, teploty, sklonu a orientace IRR2-BT a dodaný klešťový převodník i100.

Testování dle bezpečnostní kategorie 1 (povinné)

  • Odpor ochranného uzemnění (Rpe)
    Rozsah 0,00 až 2000 Ω
    Rozlišení až 0,01 Ω
    Testovací proud ≥200 mA se změnou polarity
  • Napětí na otevřeném obvodu (Voc)
    Rozsah 0,0 až 1000 V
    Rozlišení až 0,1 V
  • Proud nakrátko (Isc)
    Rozsah 0,0 až 20,0 A
    Rozlišení 0,1 A
  • Izolační odpor (Rins)
    Rozsah 0,00 až 999 MΩ
    Rozlišení 0,01 MΩ
  • Test polarity

Testování dle bezpečnostní kategorie 2 (nepovinné)

  • Měření I-V (VA) křivky
    Při měření voltampérových charakteristik v terénu přístroj SMFT‑1000 zobrazí křivku I‑V, jak se nahrává v datech testu, oproti specifikacím modulu definovaným výrobcem. To umožňuje okamžité potvrzení měření bez použití notebooku nebo tabletu. Můžete provádět testy voltampérových charakteristik na nových instalacích, aby bylo možné potvrdit, že fungují dle specifikací, nebo kontrolovat, zda stávající moduly nebo řetězce panelů pracují podle očekávaných výkonů po čase provozu.
  • Měření intenzity záření
    Pomocí vysoce přesného monokrystalického čidla v přístroji IRR2-BT a Bluetooth spojení s přístrojem Fluke SMFT-1000 je vždy v přístroji k dispozici údaj o aktuální velikosti záření až do 1400 W/m²
  • Měření teploty panelu
    Současně s měřením intenzity je přístroj IRR2-BT schopný poskytnout data o teplotě panelu ať už z integrovaného čidla přímo v přístroji, tak i ze samostatného externího přísavného povrchového čidla
  • Náklon a orientace
    Kontrola správného náklonu a orientace je také součástí přístroje IRR2-BT. S instalací pomůže praktický držák určený pro mechanické uchycení přímo na panelu, který je součástí přístroje IRR2-BT

Doplňkové funkce

  • Kontrola blokovacích diod (Vbd)
    Rozsah 0,00 až 6,00 V
    Rozlišení 0,01 V
  • Kontrola přepěťových ochran (BV)
    Rozsah 50 až 1 000 VDC
    Rozlišení 0,01 V
  • Měření napětí AC/DC
    Rozsah 5,0 až 700 VAC (1 000 VDC)
    Rozlišení až 0,1 V

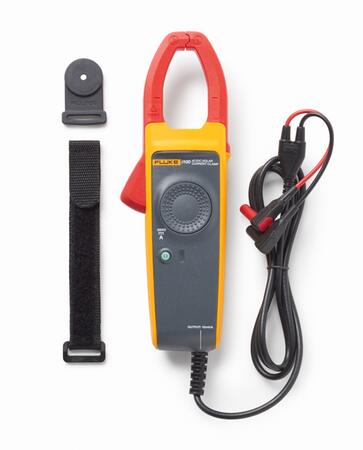

  • Měření proudu AC/DC (s kleštěmi i100)
    Rozsah 1,0 až 100 AAC/DC TRMS
    Rozlišení 0,1 A
  • Měření výkonu AC/DC (s kleštěmi i100)
    Rozsah 5 až 100 kW / kVA
    Rozlišení 1 kW

GFX | ikony-obsah | cpu_chip.jpgDalší funkce

  • automatické sekvence - pokyny na obrazovce provedou uživatele pomocí jednoduchých průvodců a barevných obrázků celou měřicí sekvencí. Lze zvolit:
    - s testem nebo bez testu izolace
    - testování dle IEC 62446‑1 pro kategorii 1 nebo kategorie 1 a 2
    - testování dle IEC 62446‑1 pro třídu ochrany I nebo třídu ochrany II
  • měření s minimem nutných kabelů - parametry pro měření I-V křivek, jako jsou intenzita záření a teplota, se přenášejí z přístroje IRR2-BT do hlavní jednoty pomocí bezdrátové technologie Bluetooth. Tyto údaje jsou k dispozici v reálném čase
  • systém Keep the Leads usnadňuje práci a chyby způsobené častým přepojováním kabelů
  • porovnání I-V křivek přímo na displeji přístroje - pokud jsou v přístroji zadané parametry měřeného panelu (pomocí SW TruTest) pak je přímo na obrazovce zobrazena měřená I-V křivka a meze, ve kterých by se měla pohybovat. To umožňuje rychlé vyhodnocení tohoto měření bez nutnosti připojení k počítači
  • vizuální prohlídka - přístroj umožňuje zaznamenat také výsledky vizuální kontroly a jejich uložení do paměti přístroje. Ty lze později z paměti stáhnout a přidat do zprávy v obslužném software

GFX | ikony-obsah | battery.jpgNapájení, provozní podmínky, konstrukce, záruka

  • Provoz na 6x AA IEC LR6
  • Výdrž baterií až 1 000 měření
  • Provozní teplota 0 až 50 °C
  • Skladovací teplota -30 až 60 °C bez baterií
  • Robustní konstrukce, ergonomický design
  • Stupeň krytí IP40
  • Rozměry: 10 cm × 25 cm × 12,5 cm
  • Hmotnost: 1,4 kg
  • Bezpečnostní kategorie SMFT CAT III (1000 VDC, 700 VAC)

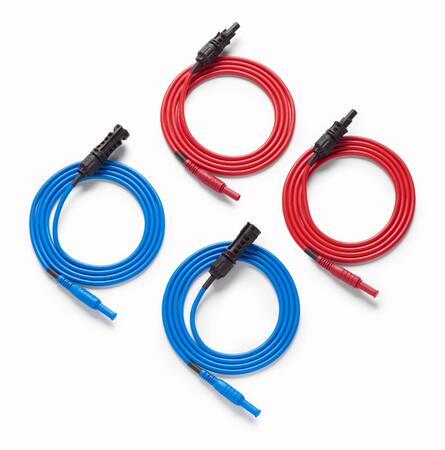

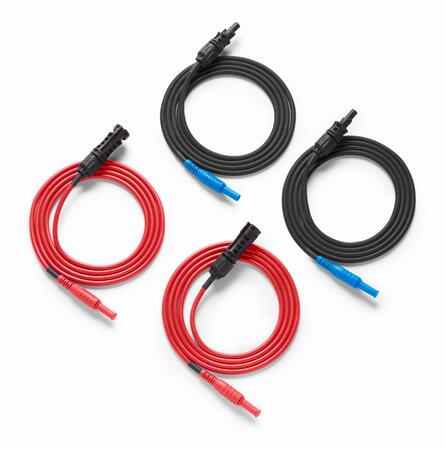

  • Bezpečnostní TL1000-MC4 CAT III (1500 V, 20 A)
  • Záruka na hlavní přístroj: 36 měsíců

GFX | ikony-obsah | usb.jpgKomunikace

  • Bluetooth rozhraní pro komunikaci s měřičem intenzity osvitu, teploměrem IRR2-BT
  • Infračervené sériové rozhraní pro kumunikaci s PC

Software pro správu solárních dat TruTest™


Vytváření protokolů nezbytných k uzavření projektů může být obtížné a časově náročné. Pro pokrytí  požadavků na certifikaci a dokumentaci pomocí moderní, rychlé a spolehlivé softwarové platformy slouží software Fluke TruTest™.

GFX | ikony-obsah | windows.jpg Software TruTest pro Windows
ODKAZ

TruTest™ umožňujte správu solárního zařízení, ukládání dat a protokolování na jediné platformě.  Software TruTest™, kompatibilní s multifunkčním testerem solárních panelů a analyzátorem provozních vlastností Fluke SMFT‑1000, umožňuje rychlé a snadné importování výsledků měření z multifunkčního
testeru solárních panelů přímo do počítače. Poté můžete provést uspořádání a analýzu dat, porovnat údaje z jednotlivých zařízení s předchozími importovanými měřeními a poskytnout klientovi komplexní zprávu s grafickým obsahem.
• Snadná správa dat z měření při instalaci solárních zařízení a testování během uvádění do provozu
• Rychlé vytváření kontrol a zpráv ve shodě s normou IEC 62446‑1 a dalšími předpisy
• Analýza křivky I‑V s vizualizací typu vyhověl/nevyhověl; možnost zobrazení změn křivek I‑V pořízených během několika návštěv na místě
• Snadná správa dat z měření při instalaci solárních zařízení
a testování během uvádění do provozu
• Porovnání místních dat s předchozími údaji za účelem sledování změn v čase
• Bezplatná 60denní demo verze softwaru TruTest™ je k dispozici ke stažení na odkaze výše. Kupte si softwarový klíč pro odemknutí verze Lite nebo Advanced

Funkce Demo Lite Advanced
Maximální počet klientů 1 10 Bez omezení
Maximální počet stanovišť na klienta 2 5 Bez omezení
Maximální počet přidaných stringů 5 50 Bez omezení
Maximální počet přídavných modulů (na string) 50 50 Bez omezení
Úprava informací o rozvaděči
Úprava informací o elektrickém obvodu
Úprava informací o měniči
Úprava informací o slučovači
Úprava informací o stringu
Úprava informací o modulu

Technické údaje

Parametry

Odpor ochranného vodičeano Ano
Měření napětíano Ano
Měření prouduano Ano
Měření izolaceano Ano
Teplota sondouano Ano
Kompasano Ano
Výkonano Ano
NapájeníBaterie
Provozní teplota0 °C … 50 °C
Skladovací teplota-30 °C … 60 °C
Stupeň krytí IP40
Hmotnost1,4 kg
Elektrická bezpečnost CAT3
