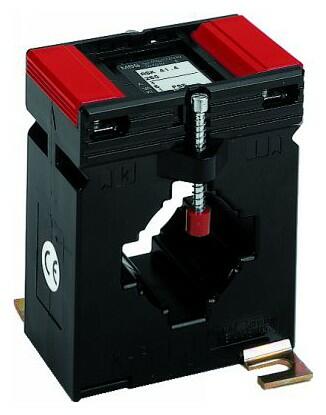

ASK 41.4 3U - Měřicí transformátor proudu s přepínatelným vinutím
Primární jm. proud: 100...600 A
Primární vodič Ø: max 26 mm
Primární pas 1: 30 x 10 mm
Primární pas 2: 2x 20 x 10mm
Šířka: 61 mm
Výška: 75,5 mm
Hloubka: 48 mm
Primární vodič Ø: max 26 mm
Primární pas 1: 30 x 10 mm
Primární pas 2: 2x 20 x 10mm
Šířka: 61 mm
Výška: 75,5 mm
Hloubka: 48 mm
Cena od 889 Kč
od 1 075,69 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (10)
Dotaz na produktPorovnat
Jiří Formánek
Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS.
Varianty k produktu ASK 41.4 3U - Měřicí transformátor proudu s přepínatelným vinutím (10)
Filtrace
Primární jmenovitý proud
Sekundární proud
Jmenovitý výkon
Primární pas
Další filtry
Primární jmenovitý proud:
Jmenovitý výkon:
Primární pas:
Měřicí transformátor proudu
ASK 41.4 3U; 1000-500-250/1A; 10-5-2,5VA; tř.1Průměr prim. vodiče: 32 mm
Primární lišta: 40x10; 2x 30x5 mm
Převod transformátoru: 1000-500-250/1A
Jmenovitý výkon: 10-5-2,5VA
Třída přesnosti: 1
Primární lišta: 40x10; 2x 30x5 mm
Převod transformátoru: 1000-500-250/1A
Jmenovitý výkon: 10-5-2,5VA
Třída přesnosti: 1
OBJ: 13366
EAN: 4061701029352
Záruka: 24 m.
Není skladem
Prověříme pro Vás
988 Kč/ks
1 195,48 Kč s DPH
+-
Měřicí transformátor proudu
ASK 41.4 3U; 1000-500-250/1A; 15-7,5-2,5VA; tř.1Průměr prim. vodiče: 32 mm
Primární lišta: 40x10; 2x 30x5 mm
Převod transformátoru: 1000-500-250/1A
Jmenovitý výkon: 15-7,5-2,5VA
Třída přesnosti: 1
Primární lišta: 40x10; 2x 30x5 mm
Převod transformátoru: 1000-500-250/1A
Jmenovitý výkon: 15-7,5-2,5VA
Třída přesnosti: 1
OBJ: 13367
EAN: 4061701029369
Záruka: 24 m.
Není skladem
Prověříme pro Vás
988 Kč/ks
1 195,48 Kč s DPH
+-
Měřicí transformátor proudu
ASK 41.4 3U; 1000-500-250/5A; 10-5-2,5VA; tř.1Průměr prim. vodiče: 32 mm
Primární lišta: 40x10; 2x 30x5 mm
Převod transformátoru: 1000-500-250/5A
Jmenovitý výkon: 10-5-2,5VA
Třída přesnosti: 1
Primární lišta: 40x10; 2x 30x5 mm
Převod transformátoru: 1000-500-250/5A
Jmenovitý výkon: 10-5-2,5VA
Třída přesnosti: 1
OBJ: 13166
EAN: 4061701027419
Záruka: 24 m.
Není skladem
Prověříme pro Vás
889 Kč/ks
1 075,69 Kč s DPH
+-
Měřicí transformátor proudu
ASK 41.4 3U; 1000-500-250/5A; 15-7,5-2,5VA; tř.1Průměr prim. vodiče: 32 mm
Primární lišta: 40x10; 2x 30x5 mm
Převod transformátoru: 1000-500-250/5A
Jmenovitý výkon: 15-7,5-2,5VA
Třída přesnosti: 1
Primární lišta: 40x10; 2x 30x5 mm
Převod transformátoru: 1000-500-250/5A
Jmenovitý výkon: 15-7,5-2,5VA
Třída přesnosti: 1
OBJ: 13167
EAN: 4061701027426
Záruka: 24 m.
Není skladem
Prověříme pro Vás
889 Kč/ks
1 075,69 Kč s DPH
+-
Měřicí transformátor proudu
ASK 41.4 3U; 400-200-100/1A; 10-5-2,5VA; tř.1Průměr prim. vodiče: 32 mm
Primární lišta: 40x10; 2x 30x5 mm
Převod transformátoru: 400-200-100/1A
Jmenovitý výkon: 10-5-2,5VA
Třída přesnosti: 1
Primární lišta: 40x10; 2x 30x5 mm
Převod transformátoru: 400-200-100/1A
Jmenovitý výkon: 10-5-2,5VA
Třída přesnosti: 1
OBJ: 13363
EAN: 4061701029321
Záruka: 24 m.
Není skladem
Prověříme pro Vás
988 Kč/ks
1 195,48 Kč s DPH
+-
Měřicí transformátor proudu
ASK 41.4 3U; 400-200-100/5A; 10-5-2,5VA; tř.1Průměr prim. vodiče: 32 mm
Primární lišta: 40x10; 2x 30x5 mm
Převod transformátoru: 400-200-100/5A
Jmenovitý výkon: 10-5-2,5VA
Třída přesnosti: 1
Primární lišta: 40x10; 2x 30x5 mm
Převod transformátoru: 400-200-100/5A
Jmenovitý výkon: 10-5-2,5VA
Třída přesnosti: 1
OBJ: 13163
EAN: 4061701027389
Záruka: 24 m.
Není skladem
Prověříme pro Vás
889 Kč/ks
1 075,69 Kč s DPH
+-
Měřicí transformátor proudu
ASK 41.4 3U; 600-300-150/1A; 10-5-2,5VA; tř.1Průměr prim. vodiče: 32 mm
Primární lišta: 40x10; 2x 30x5 mm
Převod transformátoru: 600-300-150/1A
Jmenovitý výkon: 10-5-2,5VA
Třída přesnosti: 1
Primární lišta: 40x10; 2x 30x5 mm
Převod transformátoru: 600-300-150/1A
Jmenovitý výkon: 10-5-2,5VA
Třída přesnosti: 1
OBJ: 13364
EAN: 4061701029338
Záruka: 24 m.
Není skladem
Prověříme pro Vás
988 Kč/ks
1 195,48 Kč s DPH
+-
Měřicí transformátor proudu
ASK 41.4 3U; 600-300-150/5A; 10-5-2,5VA; tř.1Průměr prim. vodiče: 32 mm
Primární lišta: 40x10; 2x 30x5 mm
Převod transformátoru: 600-300-150/5A
Jmenovitý výkon: 10-5-2,5VA
Třída přesnosti: 1
Primární lišta: 40x10; 2x 30x5 mm
Převod transformátoru: 600-300-150/5A
Jmenovitý výkon: 10-5-2,5VA
Třída přesnosti: 1
OBJ: 13164
EAN: 4061701027396
Záruka: 24 m.
Není skladem
Prověříme pro Vás
889 Kč/ks
1 075,69 Kč s DPH
+-
Měřicí transformátor proudu
ASK 41.4 3U; 800-400-200/1A; 10-5-2,5VA; tř.1Průměr prim. vodiče: 32 mm
Primární lišta: 40x10; 2x 30x5 mm
Převod transformátoru: 800-400-200/1A
Jmenovitý výkon: 10-5-2,5VA
Třída přesnosti: 1
Primární lišta: 40x10; 2x 30x5 mm
Převod transformátoru: 800-400-200/1A
Jmenovitý výkon: 10-5-2,5VA
Třída přesnosti: 1
OBJ: 13365
EAN: 4061701029345
Záruka: 24 m.
Není skladem
Prověříme pro Vás
988 Kč/ks
1 195,48 Kč s DPH
+-
Měřicí transformátor proudu
ASK 41.4 3U; 800-400-200/5A; 10-5-2,5VA; tř.1Průměr prim. vodiče: 32 mm
Primární lišta: 40x10; 2x 30x5 mm
Převod transformátoru: 800-400-200/5A
Jmenovitý výkon: 10-5-2,5VA
Třída přesnosti: 1
Primární lišta: 40x10; 2x 30x5 mm
Převod transformátoru: 800-400-200/5A
Jmenovitý výkon: 10-5-2,5VA
Třída přesnosti: 1
OBJ: 13165
EAN: 4061701027402
Záruka: 24 m.
Není skladem
Prověříme pro Vás
889 Kč/ks
1 075,69 Kč s DPH
+-
Volitelné příslušenství k ASK 41.4 3U - Měřicí transformátor proudu s přepínatelným vinutím
OBJ: 59041
EAN: 4061701175493
Záruka: 24 m.
Skladem v GHV
skladem >100 ks
47 Kč/ks
56,87 Kč s DPH
+-

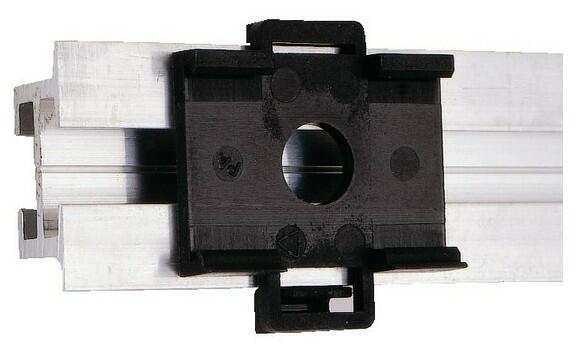

Příchytka na lištu DIN na ASK 41.4
ASK 41.4, WSK 40, ASK 412.4, ASK 421.4
Zjistit více
Zjistit více
OBJ: 55012
EAN: 4061701165579
Záruka: 24 m.
Skladem v GHV
skladem >50 ks
94 Kč/ks
113,74 Kč s DPH
+-
Popis výrobku
Měřicí transformátor proudu násuvný s přepínatelným sekundárním vinutím v rozsahu primárních proudů 400 - 200 - 100 A až 1000 - 500 - 250 A. Sekundární proud 1 nebo 5 A, jmenovité výkony 2,5 až 15 VA. K dodání ve třídě přesnosti 1.
Uchycení transformátoru se provádí buď pomocí upevňovacích patek, které jsou součástí dodávky, nebo speciální příchytkou na normalizovanou lištu DIN 35mm. Sekundární kontakty je možno zabezpečit plombovací krytkou.
Obecné vlastnosti
- Jmen. trvalý tepelný proud Icth: 1,0 x IN
- Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
- Nadproudové číslo: FS5
- Jmen. dynamický proud Idyn: 2,5 x Ith
- Max. provozní napětí Um: 0.72 kV
- Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
- Jmenovitý kmitočet: 50 Hz
- Třída izolace: E
- Stupeň krytí: IP 20
- Rozsah pracovních teplot: -5°C až +40°C
- Rozsah skladovacích teplot: -25°C až +70°C
Technické údaje
Parametry
| Primární vodič Ø (max) | 32 mm |
|---|---|
| Primární pas | 40x10 mm 2x30x5 mm |
| Šířka | 70 mm |
Parametry variant k ASK 41.4 3U - Měřicí transformátor proudu s přepínatelným vinutím
| Primární jmenovitý proud | Jmenovitý výkon | Třída přesnosti: 1 | |
|---|---|---|---|
| Sekundární proud: 5 A | Sekundární proud: 1 A | ||
| 1000-500-250 A | 10-5-2.5 VA | 13166 | 13366 |
| 15-7.5-2.5 VA | 13167 | 13367 | |
| 400-200-100 A | 10-5-2.5 VA | 13163 | 13363 |
| 600-300-150 A | 10-5-2.5 VA | 13164 | 13364 |
| 800-400-200 A | 10-5-2.5 VA | 13165 | 13365 |
