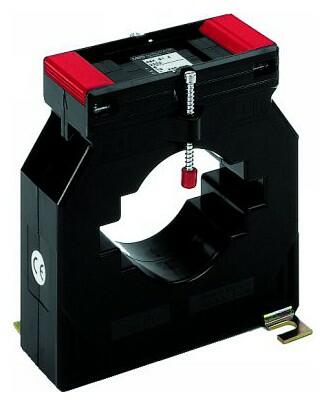

ASK 81.4 2U - Měřicí transformátor proudu s přepínatelným vinutím

Primární jm. proud: 100...600 A
Primární vodič Ø: max 26 mm
Primární pas 1: 30 x 10 mm
Primární pas 2: 2x 20 x 10mm
Šířka: 61 mm
Výška: 75,5 mm
Hloubka: 48 mm
Cena od 1 630 Kč
od 1 972,30 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (26)
ChatDotaz na produkt
PorovnáníPorovnat
Jiří Formánek
Jiří Formánek
Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS a multifunkčních přístrojů a analyzátorů sítě SOCOMEC.

Varianty k produktu ASK 81.4 2U - Měřicí transformátor proudu s přepínatelným vinutím (26)

Filtrace
Primární jmenovitý proud
Sekundární proud
Jmenovitý výkon
Primární pas
Další filtry
ASK 81.4 2U;1000-500/1A;10-5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 81.4 2U;1000-500/1A;10-5VA;tř.1
Primární lišta: 80x10, 2x 60x10 mm
Převod transformátoru: 1000-500/1 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1
OBJ: 21320
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 950 Kč/ks
2 359,50 Kč s DPH
Porovnání
+-
Košík
ASK 81.4 2U;1000-500/1A;15-7,5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 81.4 2U;1000-500/1A;15-7,5VA;tř.1
Primární lišta: 80x10, 2x 60x10 mm
Převod transformátoru: 1000-500/1 A
Jmenovitý výkon: 15-7,5 VA
Třída přesnosti: 1
OBJ: 21321
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 950 Kč/ks
2 359,50 Kč s DPH
Porovnání
+-
Košík
ASK 81.4 2U;1000-500/5A;10-5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 81.4 2U;1000-500/5A;10-5VA;tř.1
Primární lišta: 80x10, 2x 50x10 mm
Převod transformátoru: 1000-500/5 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1
OBJ: 21120
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 630 Kč/ks
1 972,30 Kč s DPH
Porovnání
+-
Košík
ASK 81.4 2U;1000-500/5A;15-7,5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 81.4 2U;1000-500/5A;15-7,5VA;tř.1
Primární lišta: 80x10, 2x 60x10 mm
Převod transformátoru: 1000-500/5 A
Jmenovitý výkon: 15-7,5 VA
Třída přesnosti: 1
OBJ: 21121
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 630 Kč/ks
1 972,30 Kč s DPH
Porovnání
+-
Košík
ASK 81.4 2U;1200-600/1A;10-5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 81.4 2U;1200-600/1A;10-5VA;tř.1
Primární lišta: 80x10, 2x 60x10 mm
Převod transformátoru: 1200-600/1 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1
OBJ: 21322
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 950 Kč/ks
2 359,50 Kč s DPH
Porovnání
+-
Košík
ASK 81.4 2U;1200-600/1A;15-7,5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 81.4 2U;1200-600/1A;15-7,5VA;tř.1
Primární lišta: 80x10, 2x 60x10 mm
Převod transformátoru: 1200-600/1 A
Jmenovitý výkon: 15-7,5 VA
Třída přesnosti: 1
OBJ: 21323
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 950 Kč/ks
2 359,50 Kč s DPH
Porovnání
+-
Košík
ASK 81.4 2U;1200-600/5A;10-5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 81.4 2U;1200-600/5A;10-5VA;tř.1
Primární lišta: 80x10, 2x 60x10 mm
Převod transformátoru: 1200-600/5 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1
OBJ: 21122
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 630 Kč/ks
1 972,30 Kč s DPH
Porovnání
+-
Košík
ASK 81.4 2U;1200-600/5A;15-7,5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 81.4 2U;1200-600/5A;15-7,5VA;tř.1
Primární lišta: 80x10, 2x 60x10 mm
Převod transformátoru: 1200-600/5 A
Jmenovitý výkon: 15-7,5 VA
Třída přesnosti: 1
OBJ: 21123
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 630 Kč/ks
1 972,30 Kč s DPH
Porovnání
+-
Košík
ASK 81.4 2U;1500-750/1A;10-5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 81.4 2U;1500-750/1A;10-5VA;tř.1
Primární lišta: 80x10, 2x 60x10 mm
Převod transformátoru: 1500-750/1 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1
OBJ: 21324
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 950 Kč/ks
2 359,50 Kč s DPH
Porovnání
+-
Košík
ASK 81.4 2U;1500-750/1A;15-7,5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 81.4 2U;1500-750/1A;15-7,5VA;tř.1
Primární lišta: 80x10, 2x 60x10 mm
Převod transformátoru: 1500-750/1 A
Jmenovitý výkon: 15-7,5 VA
Třída přesnosti: 1
OBJ: 21325
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 950 Kč/ks
2 359,50 Kč s DPH
Porovnání
+-
Košík
ASK 81.4 2U;1500-750/1A;30-15VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 81.4 2U;1500-750/1A;30-15VA;tř.1
Primární lišta: 80x10, 2x 60x10 mm
Převod transformátoru: 1500-750/1 A
Jmenovitý výkon: 30-15 VA
Třída přesnosti: 1
OBJ: 21326
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 950 Kč/ks
2 359,50 Kč s DPH
Porovnání
+-
Košík
ASK 81.4 2U;1500-750/5A;10-5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 81.4 2U;1500-750/5A;10-5VA;tř.1
Primární lišta: 80x10, 2x 60x10 mm
Převod transformátoru: 1500-750/5 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1
OBJ: 21124
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 630 Kč/ks
1 972,30 Kč s DPH
Porovnání
+-
Košík
ASK 81.4 2U;1500-750/5A;15-7,5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 81.4 2U;1500-750/5A;15-7,5VA;tř.1
Primární lišta: 80x10, 2x 60x10 mm
Převod transformátoru: 1500-750/5 A
Jmenovitý výkon: 15-7,5 VA
Třída přesnosti: 1
OBJ: 21125
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 630 Kč/ks
1 972,30 Kč s DPH
Porovnání
+-
Košík
ASK 81.4 2U;1500-750/5A;30-15VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 81.4 2U;1500-750/5A;30-15VA;tř.1
Primární lišta: 80x10, 2x 60x10 mm
Převod transformátoru: 1500-750/5 A
Jmenovitý výkon: 30-15 VA
Třída přesnosti: 1
OBJ: 21126
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 630 Kč/ks
1 972,30 Kč s DPH
Porovnání
+-
Košík
ASK 81.4 2U;1600-800/1A;10-5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 81.4 2U;1600-800/1A;10-5VA;tř.1
Primární lišta: 80x10, 2x 60x10 mm
Převod transformátoru: 1600-800/1 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1
OBJ: 21327
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 950 Kč/ks
2 359,50 Kč s DPH
Porovnání
+-
Košík
ASK 81.4 2U;1600-800/1A;15-7,5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 81.4 2U;1600-800/1A;15-7,5VA;tř.1
Primární lišta: 80x10, 2x 60x10 mm
Převod transformátoru: 1600-800/1 A
Jmenovitý výkon: 15-7,5 VA
Třída přesnosti: 1
OBJ: 21328
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 950 Kč/ks
2 359,50 Kč s DPH
Porovnání
+-
Košík
ASK 81.4 2U;1600-800/1A;30-15VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 81.4 2U;1600-800/1A;30-15VA;tř.1
Primární lišta: 80x10, 2x 60x10 mm
Převod transformátoru: 1600-800/1 A
Jmenovitý výkon: 30-15 VA
Třída přesnosti: 1
OBJ: 21329
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 950 Kč/ks
2 359,50 Kč s DPH
Porovnání
+-
Košík
ASK 81.4 2U;1600-800/5A;10-5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 81.4 2U;1600-800/5A;10-5VA;tř.1
Primární lišta: 80x10, 2x 60x10 mm
Převod transformátoru: 1600-800/5 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1
OBJ: 21127
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 630 Kč/ks
1 972,30 Kč s DPH
Porovnání
+-
Košík
ASK 81.4 2U;1600-800/5A;15-7,5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 81.4 2U;1600-800/5A;15-7,5VA;tř.1
Primární lišta: 80x10, 2x 60x10 mm
Převod transformátoru: 1600-800/5 A
Jmenovitý výkon: 15-7,5 VA
Třída přesnosti: 1
OBJ: 21128
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 630 Kč/ks
1 972,30 Kč s DPH
Porovnání
+-
Košík
ASK 81.4 2U;1600-800/5A;30-15VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 81.4 2U;1600-800/5A;30-15VA;tř.1
Primární lišta: 80x10, 2x 60x10 mm
Převod transformátoru: 1600-800/5 A
Jmenovitý výkon: 30-15 VA
Třída přesnosti: 1
OBJ: 21129
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 630 Kč/ks
1 972,30 Kč s DPH
Porovnání
+-
Košík
ASK 81.4 2U;2000-1000/1A;10-5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 81.4 2U;2000-1000/1A;10-5VA;tř.1
Primární lišta: 80x10, 2x 60x10 mm
Převod transformátoru: 2000-1000/1 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1
OBJ: 21330
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 950 Kč/ks
2 359,50 Kč s DPH
Porovnání
+-
Košík
ASK 81.4 2U;2000-1000/1A;15-7,5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 81.4 2U;2000-1000/1A;15-7,5VA;tř.1
Primární lišta: 80x10, 2x 60x10 mm
Převod transformátoru: 2000-1000/1 A
Jmenovitý výkon: 15-7,5 VA
Třída přesnosti: 1
OBJ: 21331
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 950 Kč/ks
2 359,50 Kč s DPH
Porovnání
+-
Košík
ASK 81.4 2U;2000-1000/1A;30-15VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 81.4 2U;2000-1000/1A;30-15VA;tř.1
Primární lišta: 80x10, 2x 60x10 mm
Převod transformátoru: 2000-1000/1 A
Jmenovitý výkon: 30-15 VA
Třída přesnosti: 1
OBJ: 21332
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 950 Kč/ks
2 359,50 Kč s DPH
Porovnání
+-
Košík
ASK 81.4 2U;2000-1000/5A;10-5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 81.4 2U;2000-1000/5A;10-5VA;tř.1
Primární lišta: 80x10, 2x 60x10 mm
Převod transformátoru: 2000-1000/5 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1
OBJ: 21130
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 630 Kč/ks
1 972,30 Kč s DPH
Porovnání
+-
Košík
ASK 81.4 2U;2000-1000/5A;15-7,5VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 81.4 2U;2000-1000/5A;15-7,5VA;tř.1
Primární lišta: 80x10, 2x 60x10 mm
Převod transformátoru: 2000-1000/5 A
Jmenovitý výkon: 15-7,5 VA
Třída přesnosti: 1
OBJ: 21131
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 630 Kč/ks
1 972,30 Kč s DPH
Porovnání
+-
Košík
ASK 81.4 2U;2000-1000/5A;30-15VA;tř.1 Měřicí transformátor proudu
Měřicí transformátor proudu
ASK 81.4 2U;2000-1000/5A;30-15VA;tř.1
Primární lišta: 80x10, 2x 60x10 mm
Převod transformátoru: 2000-1000/5 A
Jmenovitý výkon: 30-15 VA
Třída přesnosti: 1
OBJ: 21132
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 630 Kč/ks
1 972,30 Kč s DPH
Porovnání
+-
Košík

Volitelné příslušenství k ASK 81.4 2U - Měřicí transformátor proudu s přepínatelným vinutím

Plombovací krytka na ASK 61.4
Plombovací krytka na ASK 61.4
ASK 51.4, 541.4, 61.4, 561.4,
63.4, 63.6, 81.4, 101.4, 105.6, 105.6N,
127.4, 127.6, 128.4, 129.10
Zjistit více
OBJ: 59042
EAN: 4061701175509
Záruka: 24 m.
Skladem v GHV
skladem >100 ks
45 Kč/ks
54,45 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Měřicí transformátor proudu násuvný s přepínatelným sekundárním vinutím v rozsahu primárních proudů 1000 - 500 A až 1500 - 750 A, sekundární proud 1 nebo 5 A, jmenovité výkony 5 až 30 VA, k dodání ve třídě přesnosti 1.

Uchycení transformátoru se provádí buď pomocí upevňovacích patek, které jsou součástí dodávky. Sekundární kontakty je možno zabezpečit plombovací krytkou.



Obecné vlastnosti

  • Jmen. trvalý tepelný proud Icth: 1,0 x IN
  • Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
  • Nadproudové číslo: FS5
  • Jmen. dynamický proud Idyn: 2,5 x Ith
  • Max. provozní napětí Um: 0.72 kV
  • Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
  • Jmenovitý kmitočet: 50 Hz
  • Třída izolace: E
  • Stupeň krytí: IP 20
  • Rozsah pracovních teplot: -5°C až +40°C
  • Rozsah skladovacích teplot: -25°C až +70°C

Technické údaje

Parametry

Primární vodič Ø (max)55 mm
Primární pas80x10 mm
2x60x10 mm
60x30 mm
Šířka120 mm

Parametry variant k ASK 81.4 2U - Měřicí transformátor proudu s přepínatelným vinutím

Primární jmenovitý proudJmenovitý výkonTřída přesnosti: 1
Sekundární proud: 5 ASekundární proud: 1 A
1000-500 A10-5 VA21120
21320
15-7.5 VA21121
21321
1200-600 A10-5 VA21122
21322
15-7.5 VA21123
21323
1500-750 A10-5 VA21124
21324
15-7.5 VA21125
21325
30-15 VA21126
21326
1600-800 A10-5 VA21127
21327
15-7.5 VA21128
21328
30-15 VA21129
21329
2000-1000 A10-5 VA21130
21330
15-7.5 VA21131
21331
30-15 VA21132
21332

Soubory ke stažení

Filtrace
Typ dokumentu
Katalogový list
Katalogový list
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
Zobrazit ikonaDownload ikona

Související produkty

Převodník A1U 2.3
Varianty: 2
A1U 2.3
Měřicí převodník střídavého proudu (skladové typy).
2 805 Kč
3 394,05 Kč s DPH
Porovnání
Skladem v GHVDetail produktu
Zkratovací svorky
Varianty: 4
Bloky zkratovacích svorek pro transformátory proudu

Zkratovací svorkovnicí se pohodlně a bezpečně zkratují proudové transformátory při potřebě odpojení zátěže. Připravenou sadu svorkovnic je možné snadno a rychle namontovat do rozvaděče a jednoduchým způsobem připojit. Skládá se z měřicích bodů a páky pro ovládání odpojení proudového transformátoru. Při výběru lze také volit mezi malou a velkou sadou svorkovnic. Velká sada se od malé liší možností odpojení přívodního napětí, odpojení nulového vodiče a přidanou svorkou zemnicího vodiče..

od 1 420 Kč
od 1 718,20 Kč s DPH
Porovnání
Skladem v GHVDetail produktu
Elektroměr COUNTIS E51
Varianty: 2
COUNTIS E5x

Trojfázový elektroměr pro nepřímé měření do 9999A s převodem x/5A. Modely COUNTIS E50 a COUNTIS E53.

Porovnání
Skladem v GHVDetail produktu
Diris A20
DIRIS A20
TRMS multimetr a 4Q elektroměr pro měření pomocí TRANSFORMÁTORŮ PROUDU. Montáž do panelu s výřezem 92x92mm. Volitelně moduly komunikace MODBUS, pulzní výstup nebo alarmový kontakt.

Ve shode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL
Porovnání
Skladem v GHVDetail produktu
Diris A30
Varianty: 2
DIRIS A30

TRMS analyzátor sítě a 4Q elektroměr pro měření pomocí TRANSFORMÁTORŮ PROUDU. Montáž do panelu s výřezem 92x92 mm. Volitelně moduly MODBUS, ETHERNET, pulzní výstup, alarmový kontakt, analogový výstup, paměť.

Ve shodě s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL

Porovnání
Skladem v GHVDetail produktu
EQ 48/72/96/144
Varianty: 53
EQ 48/72/96/144 K

Analogové přístroje pro měření střídavého proudu nebo napětí (série K) - elektromagnetické měřicí ústrojí, stupnice 90°, plastové pouzdro.

od 710 Kč
od 859,10 Kč s DPH
Porovnání
Skladem v GHVDetail produktu
Plombovací krytky
Varianty: 8
Plombovací krytka

Slouží k zaplombování kontaktů na měřicím nebo jisticím transformátoru.

od 45 Kč
od 54,45 Kč s DPH
Porovnání
Skladem v GHVDetail produktu
Elektroměr COUNTIS E41
Varianty: 8
COUNTIS E4x
Trojfázový obousměrný elektroměr pro nepřímé měření do 12000A, s převodem x/5A nebo x/1A.
Komunikace Modbus, M-Bus, Ethernet s vestavěným webserverem.

Mohlo by vás zajímat

Události

Elektrotechnická ROADSHOW 2024 v Ostravě
28.05.2024
Elektrotechnickou roadshow plnou novinek pro projektanty elektro, výrobce rozváděčů, průmyslové podniky a elektromontážní firmy přiváží napříč republikou uskupení čtyř předních oborových firem. O své novinky...
Elektrotechnická ROADSHOW 2024 v Brně
29.05.2024
Elektrotechnickou roadshow plnou novinek pro projektanty elektro, výrobce rozváděčů, průmyslové podniky a elektromontážní firmy přiváží napříč republikou uskupení čtyř předních oborových firem. O své novinky...

Mimořádné akce

Akční nabídka měřicích přístrojů CHAUVIN ARNOUX do 30.8.2024
01.03.2024 - 30.08.2024
* Analyzátory kvality sítě C.A 8345, C.A 8336, C.A 8331 a záznamníky kvality sítě  PEL 103 a PEL 104 - za výhodnou cenu a s bohatým příslušenstvím zdarma* Testery izolace 5000 V C.A 6505 a C.A 6547 - prakticky...
Kupte si Fluke ... Získáte druhý ZDARMA
01.03.2024 - 31.08.2024
Více bezpečí, více výhod, více Fluke. Na kvalitním vybavení nešetřete. Je čas investovat do přístrojů, které odolají i nejnáročnějším pracovním podmínkám. Měřicí přístroje Fluke jsou sestrojeny s odolností...

Novinky

Testery elektrických částí strojních zařízení C.A 6161 a C.A 6163
13.03.2024
Tester elektrických částí strojních zařízení, rozváděčů, nářadí, spotřebičů dle norem ČSN EN 60204-1, ČSN EN 61439-1, ČSN EN 60335-1, ČSN EN 62368-1, ČSN EN 60598-1, ČSN EN 60974-4, ČSN EN 50699, ČSN EN...
Čtyřkanálové monitory reziduálních proudů Bender RCMS410
11.09.2023 - 29.03.2024
Společnost Bender představuje čtyřkanálový monitor reziduálních proudů revoluční konstrukce RCMS410: šířka přístroje je pouhých 18 mm a chybějící displej nahrazuje vestavěná NFC komunikace. Monitor RCMS410...

Odborné články

Specifika monitoringu izolačního stavu ve velkých fotovoltaických elektrárnách
25.04.2024
Monitoring izolačního stavu IT sítí fotovoltaických elektráren o výkonu nad 1 MW je ve světě elektrické bezpečnosti specifická disciplína. Hlavním důvodem je velký rozsah instalace tvořené střídači, kilometry...
Přehled termokamer
01.12.2023
Připravili jsme pro Vás přehlednou tabulku parametrů vybraných termokamer Hikmicro a Fluke.
