C.A 8436 - Třífázový analyzátor elektrických sítí
Přístroj pro rychlé a efektivní měření, monitorování a diagnostiku elektrických sítí se 7 pracovními režimy v provedení s krytím IP67
Přístroj pro rychlé a efektivní měření, monitorování a diagnostiku elektrických sítí s krytím IP67 a se 7 pracovními režimy, intuitivním ovládáním a zpracováním naměřených dat. USB, paměť, přenos dat do PC v reálném čase
Varianty k produktu C.A 8436 - Třífázový analyzátor elektrických sítí (1)
bez klešťových převodníků
5 ks prodlužovacích vodičů 3m s konektorem IP67, 5 ks krokosvorek, sada 12 barevných kroužků, ochranný film pro LCD (instalováno), USB kabel, SD karta (instalováno), napájecí šňůra do zásuvky IP67, napájecí šňůra s banánky IP67, baterie, brašna, uživatelský SW (Power Analyzer Transfer) a návod k obsluze v českém jazyce
Volitelné příslušenství k C.A 8436 - Třífázový analyzátor elektrických sítí
C.A 833x, C.A 843x, C.A 8220, C.A 8230, PEL10x, C.A 6470N, C.A 647x, C.A 6292, C.A 6543, C.A 6547, C.A 6549, C.A 655x, C.A 652x, C.A 653x, C.A 625x, F407, F607, C.A 1110, C.A 101xx, C.A 1246, C.A 182x, všechny jednoduché záznamníky řady SIMPLE LOGGER 2, C.A 6417, C.A 611x, DTR8510
AC rozsah 100 mA ... 10 000 A
Délka převodníku 610 mm
AC rozsah 100 mA ... 10 000 A
Délka převodníku 350 mm
Klešťový převodník MN93 černá 1 ks
AC rozsah 2 A ... 200 A
Průměr otvoru ø20 mm
Klešťový převodník MN93A černá 1 ks,
AC rozsah 0,005 A ... 5 A a rozsah 0,1 A...100 A, ø20 mm
Průměr otvoru ø20 mm
Pružný převodník AmpFLEX A193/450mm černá 1 ks
AC rozsah 100 mA ... 10 000 A
Délka převodníku 450 mm
Pružný převodník AmpFLEX A193/800mm černá 1 ks
AC rozsah 100 mA ... 10 000 A
Délka převodníku 800 mm
Popis výrobku
Analyzátor kvality elektrické energie C.A 8436 QUALISTAR+
Hlavní parametry
- Záznamník kvality elektrické energie pro jedno až třífázové sítě (vyvážené i nevyvážené, až 25 různých zapojení přístroje)
- Pro stejnosměrné a střídavé sítě do 1 000 V (nepřímo 500 kV)
- Jmenovitý kmitočet sítí DC / 50 / 60 Hz
- Měření proudu od 5 mA do 10 000 A (dle převodníků)

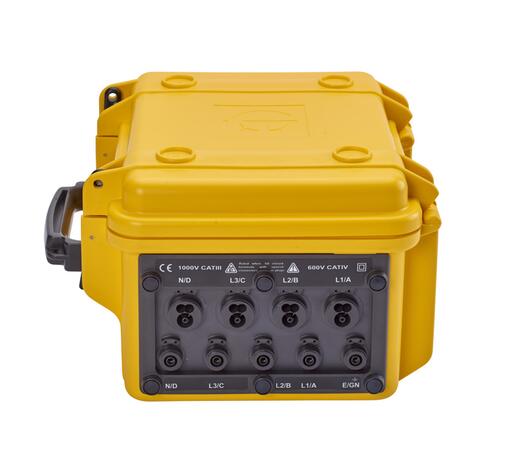

- 5 napěťových měřicích kanálů
- 4 proudové měřící kanály pro přímé měření na fázích i středním vodiči s možností současného připojení různých převodníků zároveň (10 typů s možností výměny za chodu přístroje, pouze 2 typy s krytím IP67!)
- Měření pomocí převodníků AmpFlex typu A196 a MA196 již od 0,1A díky možnosti manuálního nastavení rozsahu a citlivosti.
- Třída přesnosti měření napětí 0,5% (třída B)
- Rychlost vzorkování 256 vzorků / periodu s průměrováním do jedné naměřené hodnoty za sekundu (nejkratší interval záznamu 1 s, uživatelsky volitelný)
- Kompletní lokalizace firmware i software do českého jazyka
7 paralelních měřicích režimů
Možnost provozovat všechny funkce současně s možností zobrazení již zaznamenaných dat během jejich ukládání. To usnadňuje kontrolu správnosti záznamu (např. kontrola po několika hodinách z týdenního záznamu může odhalit špatné nastavení).
- I. Režim měření (základní)
Zobrazení průběhu, tabulkové hodnoty, Fresnelův diagram. Možnost uložení až 50 snímků obrazovky - II. Režim harmonické analýzy
- Výpočet hodnoty jednotlivých harmonických až do 50-té. Výpočet směru toku harmonických složek a jeho vlivu na ohřev neutrálního vodiče (expertní režim). Vyjádření v absolutní hodnotě, nebo relativně k celkové TRMS hodnotě nebo k základní harmonické.
- III. Režim výkonové analýzy
Výpočet a záznam činného, jalového i zdánlivého výkonu (W, VA, var), výpočet a záznam činných, jalových i zdánlivých energií (Wh, VAh a varh) s rozlišením ve 4 kvadrantech (induktivní nebo kapacitní zátěž, spotřeba nebo dodávka energie). Měření a záznam účiníku cos θ, tan θ, PF, DPF - IV. Režim záznamu
Dlouhodobé sledování a zaznamenávání parametrů sítě. Záznam střední, minimální a maximální hodnoty. V každém uloženém vzorku je údaj o extrémních hodnotách min a max za vzorkovací periodu. Perioda nastavitelná od 1s do 15 min. Programovatelné začátky a konce záznamů s vlastním pojmenováním. Možnost záznamu až 450 různých parametrů. - V. Režim přechodných jevů
Umožňuje zachytit přerušení, špičky napětí a proudu, krátké jevy atp. Záznam až 210 přechodných jevů - VI. Režim alarmů
Překročení nastavených mezí (start, doba trvání, čas a datum výskytu, …). Záznam až 10 000 alarmů, 40 různých typů - VII. Režim rozběhových proudů
Funkce INRUSH pro měření rozběhových proudů s délkou trvání až 10min (1min průběh + TRMS hodnota, 10min TRMS hodnota)
Komunikace, ukládání dat a software
|
|
|
Provedení a fyzické parametry

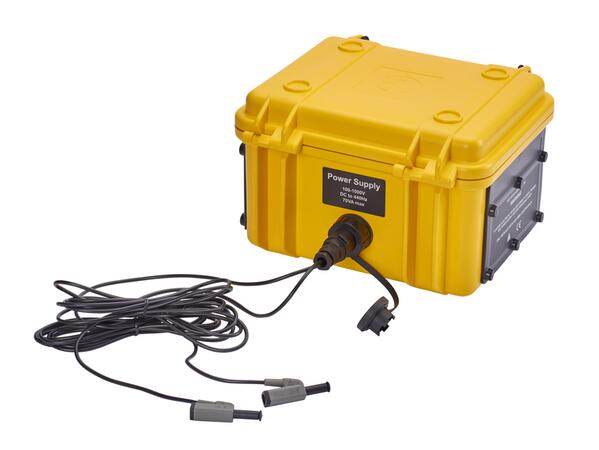

- Napájecí vstup pro napájení z měřené instalace
- Integrovaný NiMH akumulátor pro napájení přístroje i při větších výpadcích. Doba provozu na plně nabitý akumulátor cca 13 h (v režimu záznamu)

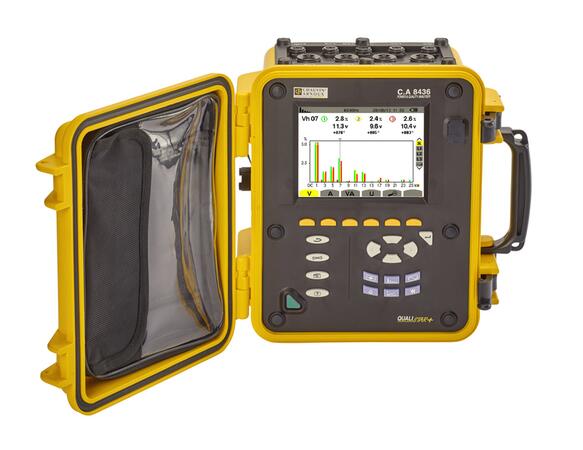

- Barevný grafický displej 5,7" s nastavením jasu a kontrastu

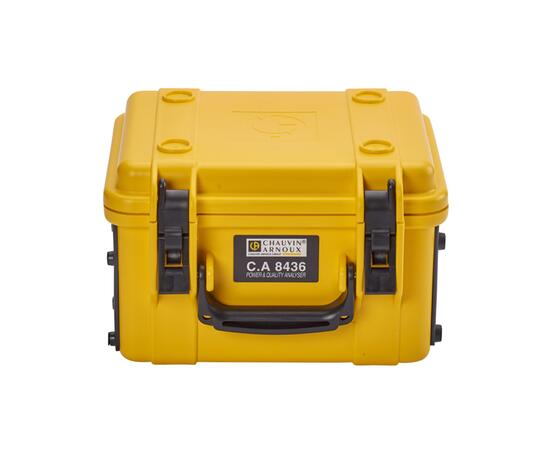

- Robustní konstrukce, ergonomický design
- Elektrická bezpečnost CAT IV/600 V a CAT III/1 000 V
- Vysoký stupeň krytí IP67 zaručuje prachutěsnost a voděodolnost. Analyzátor je tak možné instalovat i ve venkovním prostředí.
- Mechanická odolnost na pád z 1 m
- Provozní teplota 0 až 50 °C
- Rozměry: 27 cm × 25 cm × 18 cm (bez snímačů)
- Hmotnost: 3,7 kg
- Záruka na hlavní přístroj: 36 měsíců
