PEL 104 - Záznamník kvality elektrické energie

Popis výrobku

Záznamník kvality elektrické energie PEL104

Hlavní parametry

• Záznamník kvality elektrické energie pro jedno až třífázové sítě (3AC, 3NAC, vyvážené i nevyvážené)
• Pro stejnosměrné a střídavé sítě od 10 do 1 000 V
• Jmenovitý kmitočet sítí DC / 50 / 60 / 400 Hz

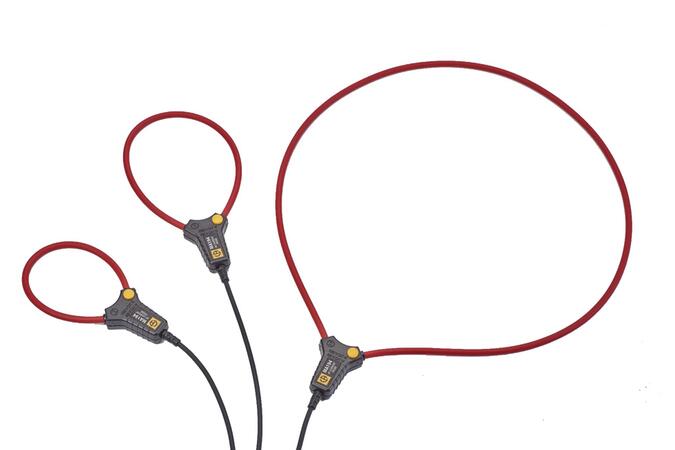

• Měření střídavého proudu od 5 mA do 10 000 A (dle převodníků)
• Měření stejnosměrného proudu od 50 mA do 1 400 A (dle převodníků)

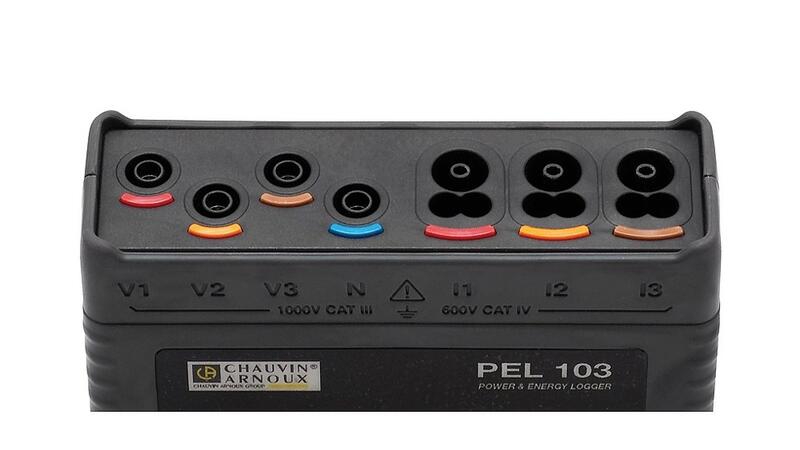

• 3 napěťové a 3 proudové vstupy (výpočet proudu N-vodičem)
• Třída přesnosti měření napětí 0,2%
• Rychlost vzorkování 128 vzorků / periodu s průměrováním do jedné naměřené hodnoty za sekundu (nejkratší interval záznamu 0,2 s). Paralelní záznam s intervalem 1 až 60 min (uživatelsky volitelné)
• Výpočet a záznam činného, jalového i zdánlivého výkonu (W, VA, var)
• Výpočet a záznam činných, jalových i zdánlivých energií (Wh, VAh a varh) s rozlišením ve 4 kvadrantech (induktivní nebo kapacitní zátěž, spotřeba nebo dodávka energie)
• Měření rušivého výkonu D
• Měření a záznam účiníku cos θ, tan θ, PF
• Měření a záznam celkových harmonických zkreslení i jednotlivých složek až do 50. harmonické

Další funkce a parametry

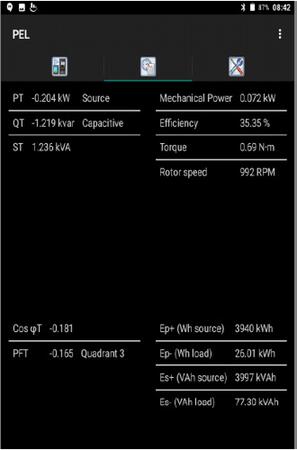

• Analýza motorů. Po připojení k mobilní aplikaci softwarový nástroj vypočítá mechanické parametry pohonu jako jsou otáčky, točivý moment nebo účinnost v reálném čase

• Záznam střední, minimální a maximální hodnoty. V každém uloženém vzorku je údaj o extrémních hodnotách min a max za vzorkovací periodu
• Programovatelné začátky a konce záznamů s vlastním pojmenováním
• Software PEL Transfer^® v českém jazyce pro stažení, tisk a export naměřených dat do tabulkových procesorů (např. MS Excel). Rovněž umožňuje komunikaci se záznamníkem v reálném čase a to s více přístroji současně. To usnadňuje hledání problémových míst v instalaci
• Software DataView^®  v českém jazyce (volitelné příslušenství) umožňuje vyšší analýzu naměřených dat. Databázové zpracování nabízí evidenci míst měření, techniků provádějících měření, zákazníků. Umožňuje vkládání externích dat z dalších aplikací (např. MS Word, Excel, ...), poznámky, obrázky a jiné.

Komunikace a ukládání dat

• možnost komunikace přes IRD server v případech zabezpečené IT infrastruktury

• Bluetooth rozhraní pro komunikaci s aplikací v mobilním telefonu nebo tabletu s OS Android
• Zobrazení měřených dat v reálném čase
• Kontrola nastavení přístroje bez nutnosti připojení PC

• Po vložení SIM karty umožňuje komunikaci mezi přístrojem a počítačovým SW v místech bez pokrytí WiFi signálem nebo LAN sítí
• Komunikace přes 3G/GPRS síť a nabízí využití IRD serveru
• Umožňuje online komunikaci a stažení dat, ale také nabízí automatické odesílání emailů na zvolenou adresu s alarmovým upozorněním na překročení rozsahu

• Umožňuje online komunikaci a stažení dat přes síť zákazníka, ale také nabízí vytvoření hotspotu pro přímé připojení k přístroji
• Standardní frekvence 2,4 GHz
• Možnost propojení s PC, mobilním telefonem nebo tabletem s OS Android

• Připojení do LAN sítě pro vzdálenou správu přístroje
• Současné připojení více zařízení PEL současně k jednomu PC
• Zobrazení měřených dat v reálném čase z více zařízení PEL současně

• Rozhraní USB (B) pro správu přístroje, monitorování a stažení dat
• Automatické spojení s přístrojem při opakovaném připojení

• Slot na SD karty do velikosti až 32 GB
• Možnost snadné výměny karty pro načítání ve čtečkách karet v PC

Provedení a fyzické parametry

• Samostatný napájecí vstup pro napájení z pomocného zdroje nebo z měřené instalace pomocí adaptéru (volitelné příslušenství)
• Integrovaný NiMH akumulátor pro překlenutí krátkých výpadků (doba provozu cca 30 min)

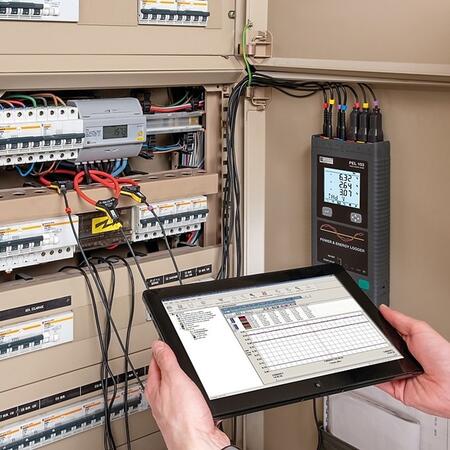

• Zadní část přístroje se silnými integrovanými magnety pro uchycení na dveřích rozváděče
• Robustní konstrukce, ergonomický design
• Elektrická bezpečnost CAT IV/600 V a CAT III/1 000 V
• Vysoký stupeň krytí IP54
• Mechanická odolnost na pád z 1  m
• Provozní teplota 0 až 50 °C
• Rozměry: 25,6 cm × 12,5 cm × 3,7 cm (bez snímačů)
• Hmotnost: 0,9 kg

• Záruka na hlavní přístroj: 24 měsíců

Služby nabízené k námi dodaným přístrojům

• Konzultace vhodnosti jednotlivých typů s doporučením
• Poradenství se softwarem přístroje (pokud je součástí dodávky)
• Prodejní i poprodejní podpora

• Zajištění záručního i pozáručního servisu
• Zajištění pravidelných kalibrací

SOFTWARE PRO PŘÍSTROJ

	Software PEL Transfer pro Windows ODKAZ (v sekci support)
	Software DataView Pro podporu nás kontaktujte
	Software PEL pro Android ODKAZ
