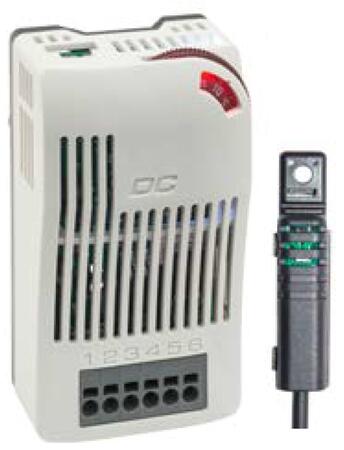

DCT 010 - Termostat s rozpínacím kontaktem pro DC aplikace

Nastavitelný elektronický termostat s rozpínacím kontaktem (NC) a externím senzorem určený pro vypínání topných těles s DC napájením.
Cena 3 400 Kč
4 114 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (2)
ChatDotaz na produkt
PorovnáníPorovnat
Patrik Popela
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.

Varianty k produktu DCT 010 - Termostat s rozpínacím kontaktem pro DC aplikace (2)

DCT 010, -10...+50 °C, NC Malý termostat - rozpínací
Malý termostat - rozpínací
DCT 010, -10...+50 °C, NC
Nastavitelný termostat s rozpínacím kontaktem (NC) pro topení
Rozsah nastavení: -10 ... +50 °C; Rozepnutí při překročrní 65 % RV
Hystereze spínání (teploty): 3 K (tolerance +/- 1K)
Hystereze spínání (vlhkosti): 4 % (tolerance +/- 1%)
Pracovní napětí: 20 V až 56 V DC; Maximální spínaný proud: DC 13 A
Typ kontaktu: NO (MOSFET); Montáž: na DIN lištu; Hmotnost: 120g
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 93x53x44mm
Stupeň krytí: IP20; Schválení: UL File No. E164102, VDE a EAC
OBJ: 01011.0-41
Záruka: 12 m.
Není skladem
Prověříme pro Vás
3 400 Kč/ks
4 114 Kč s DPH
Porovnání
+-
Košík
DCT 010, 0...+60 °C, NC Malý termostat - rozpínací
Malý termostat - rozpínací
DCT 010, 0...+60 °C, NC
Nastavitelný termostat s rozpínacím kontaktem (NC) pro topení
Rozsah nastavení: 0 ... +60 °C; Rozepnutí při překročrní 65 % RV
Hystereze spínání (teploty): 3 K (tolerance +/- 1K)
Hystereze spínání (vlhkosti): 4 % (tolerance +/- 1%)
Pracovní napětí: 20 V až 56 V DC; Maximální spínaný proud: DC 11 A
Typ kontaktu: NO (MOSFET); Montáž: na DIN lištu; Hmotnost: 120g
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 93x53x44mm
Stupeň krytí: IP20; Schválení: UL File No. E164102, VDE a EAC
OBJ: 01011.0-42
Záruka: 12 m.
Není skladem
Prověříme pro Vás
3 400 Kč/ks
4 114 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Elektronický termostat s rozpínacím kontaktem (NC) a externím senzorem je určen pro regulaci topného tělesa v rozvaděčové skříni. Termostat vypíná topné těleso při překročení nastavené hodnoty, zabraňuje tak přehřátí vnitřku skříně a zvyšuje životnost topení.

Externí senzor může být umístěn v jakékoliv části skříně, kde je potřeba řídit teplotu. Kromě měření teploty poskytuje senzor taktéž měření vlhkosti, kde kontakty termostatu rozepne při překročení 65 % relativní vlhkosti (RV).

  • Externí senzor pro měření teploty i vlhkosti
  • Použitelný pro DC aplikace
  • Nízká hysterze
  • Jednoduchá montáž na DIN lištu
  • Jednoduché ovládání
  • Vysoký spínací výkon

Rozšířené informace

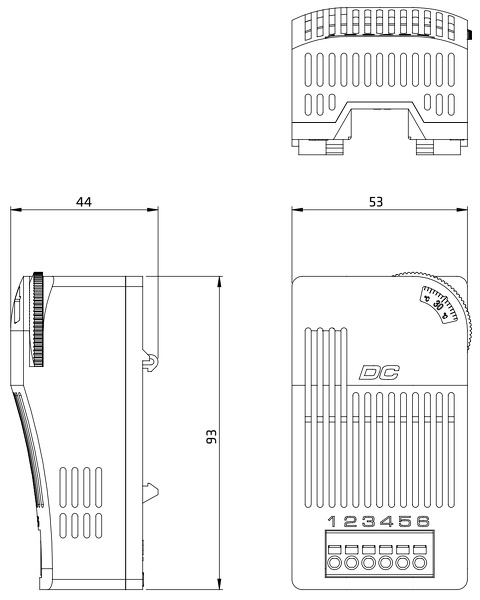

Rozměrové schéma termostatu

Schéma termostatu DCT 010 se spínacím kontaktem (NC)

Rozměrové schéma externího senzoru

Rozměry externího senzoru

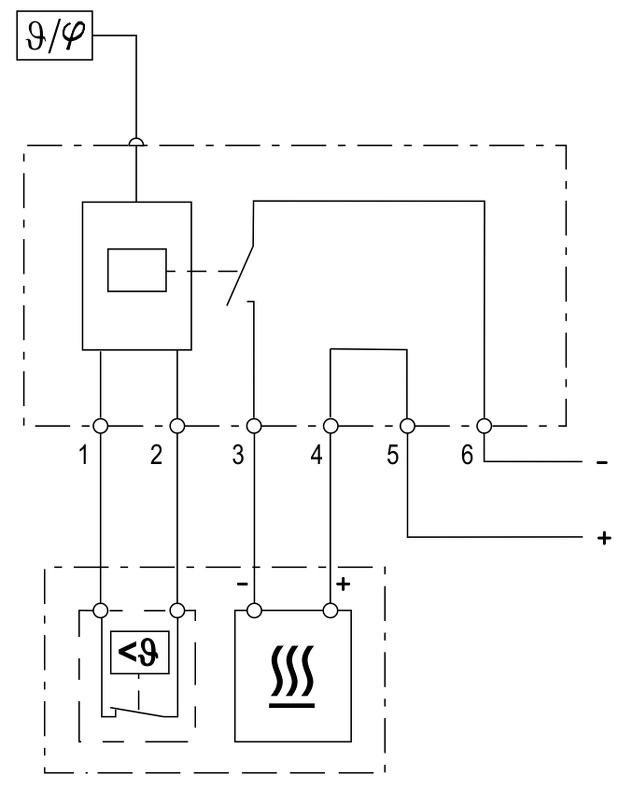

Schéma zapojení

Schéma zapojení DCT 010 (NC)

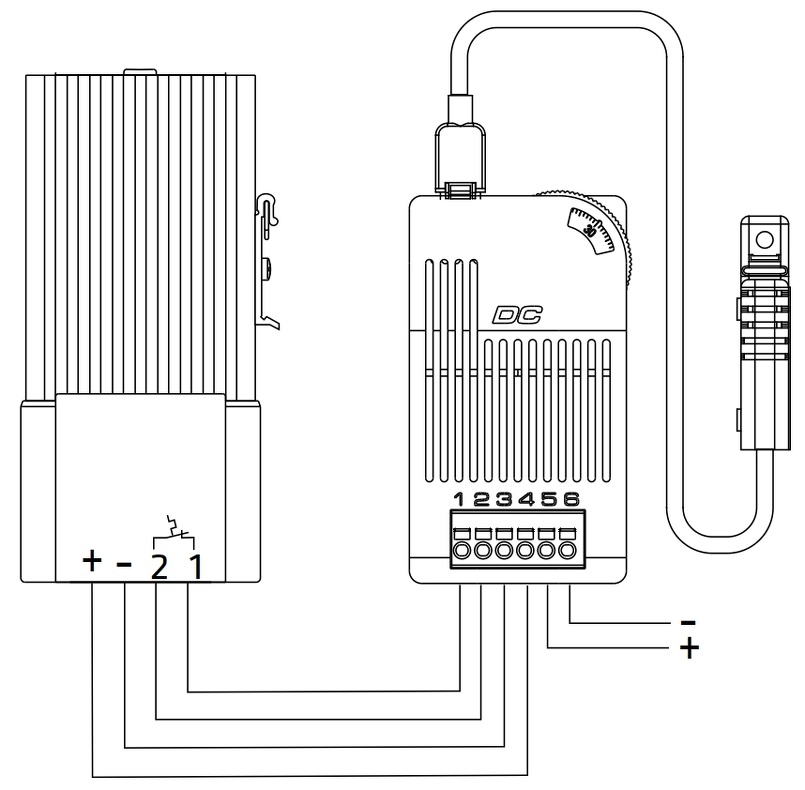

Příklad zapojení

Příklad zapojení DCT 010 (NC)

Technické údaje

Hystereze spínání (teploty) 3 K (± 1 K tolerance) při +25 °C (+77 °F), 50 % RV
Hystereze spínání (vlhkosti) 4 % RV (± 1 % tolerance) při +25 °C (+77 °F), 50 % RV
Reakční doba cca. 5 s
Externí senzor délka 2 m s vsuvnou koncovkou (zahrnuta v dodávce)
Typ kontaktu elektronický  kontakt NC (MOSFET)
Životnost > 100 000 cyklů
Napájecí napětí 20 V až 56 V DC
Optická indikace LED
Připojení 6-pólová svorkovnice: lankový vodič1 1,5 mm2 (AWG 16);
max. 2,5 mm2 (AWG 12)
Uchycení příchytka pro 35 mm DIN lištu, EN 60175
Kryt šedý plast dle UL94 V-0
Rozměry 93×53×44 mm
Hmotnost cca. 120 g (včetně externího senzoru)
Montážní poloha vertikální
Skladovací teplota -40 až +80 °C (-40 až +176 °F)
Skladovací/Provozní vlhkost max. 90% RV (nekondenzující)
Stupeň krytí IP20
Schválení UL File no. E164102, VDE, EAC
1 při propojení s lanovými vodiči je třeba použít konektory kabelů
- změnu parametrů (nastavovací rozsah v °F) na dotaz
Objednací číslo Max. vypínací
proud
Provozní teplota Rozsah nastavení
teploty
Pevně nastavená
vlhkost
01011.0-41 DC 13 A -30 až +50 °C (-22 až +122 °F) -10...+50 °C 65 % RV
01011.0-42 DC 11 A -30 až +60 °C (-22 až +140 °F) 0...+60 °C 65 % RV
