DCT 010 - Termostat se spínacím kontaktem pro DC aplikace

Nastavitelný elektronický termostat se spínacím kontaktem (NO) a externím senzorem určený pro vypínání ventilátorů nebo chladícího zařízení s DC napájením.
Cena 3 400 Kč
4 114 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (2)
ChatDotaz na produkt
PorovnáníPorovnat
Patrik Popela
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.

Varianty k produktu DCT 010 - Termostat se spínacím kontaktem pro DC aplikace (2)

DCT 010, -10...+50 °C, NO Malý termostat - rozpínací
Malý termostat - rozpínací
DCT 010, -10...+50 °C, NO
Nastavitelný termostat se spínacím kontaktem (NO) pro ventilátor
Rozsah nastavení: -10 ... +50 °C; Hystereze spínání: 3 K (tolerance +/- 1K)
Pracovní napětí: 20 V až 56 V DC; Maximální spínaný proud: DC 13 A
Typ kontaktu: NO (MOSFET); Montáž: na DIN lištu; Hmotnost: 120g
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 93x53x44mm
Stupeň krytí: IP20; Schválení: UL File No. E164102, VDE a EAC
OBJ: 01011.0-21
Záruka: 12 m.
Není skladem
Prověříme pro Vás
3 400 Kč/ks
4 114 Kč s DPH
Porovnání
+-
Košík
DCT 010, 0...+60 °C, NO Malý termostat - spínací
Malý termostat - spínací
DCT 010, 0...+60 °C, NO
Nastavitelný termostat se spínacím kontaktem (NO) pro ventilátor
Rozsah nastavení: 0 ... +60 °C; Hystereze spínání: 3 K (tolerance +/- 1K)
Pracovní napětí: 20 V až 56 V DC; Maximální spínaný proud: DC 11 A
Typ kontaktu: NO (MOSFET); Montáž: na DIN lištu; Hmotnost: 120g
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 93x53x44mm
Stupeň krytí: IP20; Schválení: UL File No. E164102, VDE a EAC
OBJ: 01011.0-22
Záruka: 12 m.
Není skladem
Prověříme pro Vás
3 400 Kč/ks
4 114 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Elektronický termostat se spínacím kontaktem (NO) a externím senzorem je určen pro regulaci ventilátoru nebo chladícího zařízení v okamžiku, kdy teplota uvnitř rozváděčové skříně přesáhne nastavenou hodnotu v rozvaděčové skříni.

Řízená regulace zvyšuje životnost ventilátoru a prodlužuje účinnost filtračních vložek. Externí senzor může být umístěn v jakékoliv části skříně, kde je potřeba řídit teplotu.

  • Externí senzor pro měření teploty
  • Použitelný pro DC aplikace
  • Nízká hysterze
  • Jednoduchá montáž na DIN lištu
  • Jednoduché ovládání
  • Vysoký spínací výkon

Rozšířené informace

Rozměrové schéma termostatu

Schéma termostatu DCT 010 s rozpínacím kontaktem (NO)

Rozměrové schéma externího senzoru

Rozměry externího senzoru

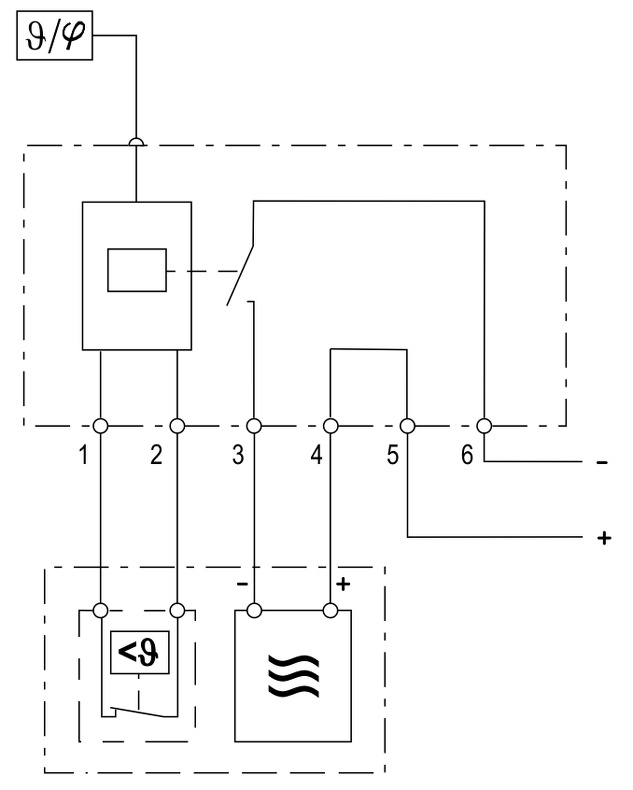

Schéma zapojení

Schéma zapojení DCT 010 (NO)

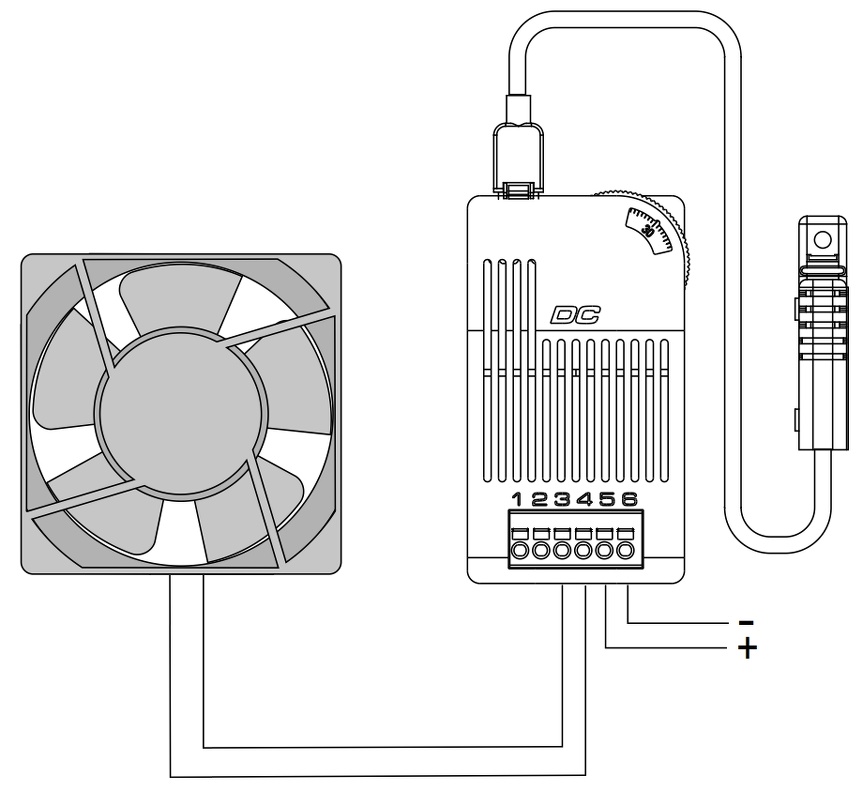

Příklad zapojení

Příklad zapojení DCT 010 (NC)

Technické údaje

Hystereze spínání (teploty) 3 K (± 1 K tolerance) při +25 °C (+77 °F), 50 % RV
Reakční doba cca. 5 s
Externí senzor délka 2 m s vsuvnou koncovkou (zahrnuta v dodávce)
Typ kontaktu elektronický kontakt NO (MOSFET)
Životnost > 100 000 cyklů
Napájecí napětí 20 V až 56 V DC
Optická indikace LED
Připojení 6-pólová svorkovnice: lankový vodič1 1,5 mm2 (AWG 16);
max. 2,5 mm2 (AWG 12)
Uchycení příchytka pro 35 mm DIN lištu, EN 60175
Kryt šedý plast dle UL94 V-0
Rozměry 93×53×44 mm
Hmotnost cca. 120 g (včetně externího senzoru)
Montážní poloha vertikální
Skladovací teplota -40 až +80 °C (-40 až +176 °F)
Skladovací/Provozní vlhkost max. 90% RV (nekondenzující)
Stupeň krytí IP20
Schválení UL File no. E164102, VDE, EAC
1 při propojení s lanovými vodiči je třeba použít konektory kabelů
- změnu parametrů (nastavovací rozsah v °F) na dotaz
Objednací číslo Max. vypínací
proud
Provozní teplota Rozsah nastavení
teploty
01011.0-21 DC 13 A -30 až +50 °C (-22 až +122 °F) -10...+50 °C
01011.0-22 DC 11 A -30 až +60 °C (-22 až +140 °F) 0...+60 °C
