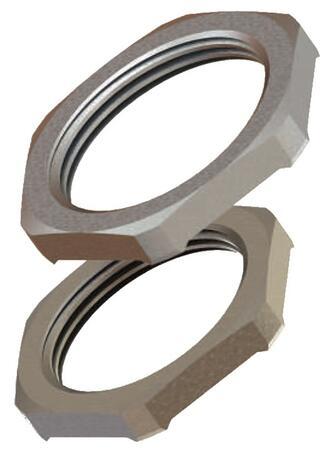

EMC - Poniklovaná a nerezová pojistná matice
Poniklované a nerezové EMC matice bez límce pro potřebu dodržení požadavku na EMC. Matice jsou s metrickým, PG a NPSL závitem.
Dostupnost: Na dotaz
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení Peltier a spínacích prvků SCHLEGEL.
Popis výrobku
Speciální matice bez límce pro dodržení standardu na EMC (elektromagnetickou kompatibilitu).
Poniklované a nerezové EMC matice jsou určeny pro pevné utažení poniklovaných a nerezových kabelových EMC vývodek s metrickým, PG a NPT závitem
Velikosti závitů:
- metrický závit - M12 až M63
- PG závit - PG 7 až PG 48
- NPSL závit - NPSL 1/4" až NPSL 5"
Výhody
- Standard na EMC
- Široké množství velikostí závitů
- Jednoduchá instalace a demontáž
Rozšířené informace
Obecné technické údaje
| Materiál | Poniklovaná mosaz, nerezová ocel |
|---|---|
| Typ závitu | - metrický závit dle EN 60423 - PG závit dle DIN 40430 - NPSL dle ANSI B1.20.1 |

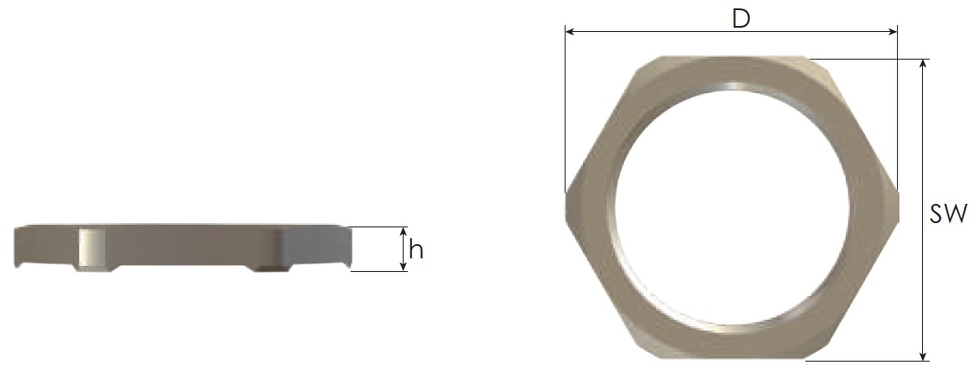

Rozměry matice bez límce
EMC matice s metrickým závitem
| Velikost | Velikost klíče SW [mm] |
Výška H [mm] |
Objednací číslo | |
| Poniklovaná mosaz | Nerezová ocel | |||
|---|---|---|---|---|
| M12x1,5 | 15 | 3,3 | BMEL-01 | BMELS-01 |
| M16x1,5 | 19 | 3,5 | BMEL-02 | BMELS-02 |
| M20x1,5 | 24 | 3,7 | BMEL-03 | BMELS-03 |
| M25x1,5 | 30 | 3,7 | BMEL-04 | BMELS-04 |
| M32x1,5 | 36 | 4,0 | BMEL-05 | BMELS-05 |
| M40x1,5 | 46 | 4,6 | BMEL-06 | BMELS-06 |
| M50x1,5 | 60 | 5,6 | BMEL-07 | BMELS-07 |
| M63x1,5 | 70 | 6,7 | BMEL-08 | BMELS-08 |
EMC matice s PG závitem
| Velikost | Velikost klíče SW [mm] |
Výška H [mm] |
Objednací číslo | |
| Poniklovaná mosaz | Nerezová ocel | |||
|---|---|---|---|---|
| PG 7 | 15 | 3,3 | BSEL-01 | BSELS-01 |
| PG 9 | 18 | 3,3 | BSEL-02 | BSELS-02 |
| PG 11 | 21 | 3,5 | BSEL-03 | BSELS-03 |
| PG 13,5 | 23 | 3,5 | BSEL-04 | BSELS-04 |
| PG 16 | 26 | 3,5 | BSEL-05 | BSELS-05 |
| PG 21 | 32 | 4,0 | BSEL-06 | BSELS-06 |
| PG 29 | 41 | 4,6 | BSEL-07 | BSELS-07 |
| PG 36 | 51 | 5,6 | BSEL-08 | BSELS-08 |
| PG 42 | 60 | 5,6 | BSEL-09 | BSELS-09 |
| PG 48 | 64 | 6,1 | BSEL-10 | BSELS-10 |
EMC matice s NPSL závitem
| Velikost | Velikost klíče SW [mm] |
Výška H [mm] |
Objednací číslo | |
| Poniklovaná mosaz | Nerezová ocel | |||
|---|---|---|---|---|
| NPSL 1/4" | 17 | 5,5 | BNEL-01S | BNELS-01S |
| NPSL 3/8" | 22 | 5,7 | BNEL-01 | BNELS-01 |
| NPSL 1/2" | 24 | 6,7 | BNEL-02 | BNELS-02 |
| NPSL 3/4" | 30 | 6,5 | BNEL-03 | BNELS-03 |
| NPSL 1" | 40 | 7,6 | BNEL-04 | BNELS-04 |
| NPSL 1 1/4" | 50 | 7,6 | BNEL-05 | BNELS-05 |
| NPSL 1 1/2" | 58 | 8,7 | BNEL-06 | BNELS-06 |
| NPSL 2" | 70 | 10,8 | BNEL-07 | BNELS-07 |
| NPSL 2 1/2" | 80 | 10,8 | BNEL-08 | BNELS-08 |
| NPSL 3" | 95 | 10,8 | BNEL-09 | BNELS-09 |
| NPSL 3 1/2" | 115 | 10,8 | BNEL-10 | BNELS-10 |
| NPSL 4" | 130 | 10,8 | BNEL-11 | BNELS-11 |
| NPSL 5" | 160 | 13,0 | BNEL-12 | BNELS-12 |
Technické údaje
Parametry
| Základní rozdělení | Vývodky s EMC kompatibilitou |
|---|---|
| Příslušenství |  Ano |
| Materiál | Kov |
