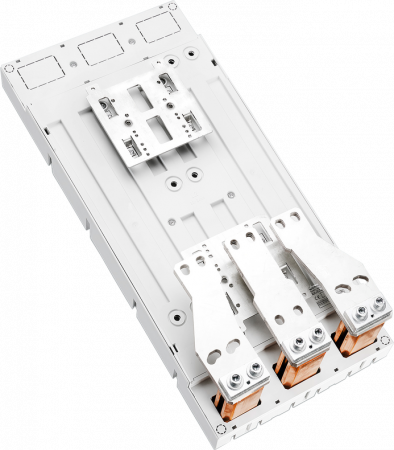

Adaptéry
Adaptéry slouží k rychlé a jednoduché montáži výkonových jističů k přípojnicovému systému 185Power. Přitom je lze použít také pro napájení nebo vývod ze systému přípojnic. A to samozřejmě pro všechny standardní vypínače do 1600 A. S novou řadou adaptérů EQUES 185Power je také možné namontovat 185 mm systémy přípojnic zcela bez jištění.
Cena od 14 567 Kč
od 17 626,07 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (68)
Dotaz na produktPorovnat
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.
Varianty k produktu Adaptéry (68)
Adaptér 185Power
Adaptér EQUES 630A, připojení shoraAdaptér s třmenovou svorkou pro montáž bez vrtání v systému přípojnic - instalace s technologií CrossLink; rozteč fází: 43 - 46mm; připojení: shora; jmenovitý proud: 630A (IEC); jmenovité napětí: 690V AC (IEC); rozměry: 150 x 585 x 54,5 mm;
Pro přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
Pro přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
OBJ: 32741.000
EAN: 4021267327415
Záruka: 24 m.
Není skladem
Prověříme pro Vás
14 978 Kč/ks
18 123,38 Kč s DPH
+-
Adaptér 185Power
Adaptér EQUES 630A, připojení shoraAdaptér s třmenovou svorkou pro montáž bez vrtání v systému přípojnic - instalace bez technologie CrossLink; rozteč fází: 43 - 46mm; připojení: shora; jmenovitý proud: 630A (IEC); jmenovité napětí: 690V AC (IEC); rozměry: 150 x 585 x 46,5 mm;
Pro přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
Pro přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
OBJ: 32742.000
EAN: 4021267327422
Záruka: 24 m.
Není skladem
Prověříme pro Vás
15 002 Kč/ks
18 152,42 Kč s DPH
+-
Adaptér 185Power
Adaptér EQUES ABB Tmax T7/T6Adaptér s třmenovou svorkou pro montáž bez vrtání v systému přípojnic - instalace s i bez technologií CrossLink; pro ABB Tmax T7/T6 800A a T7/T6 630A; připojení: shora; jmenovitý proud: 800A (IEC); jmenovité napětí: 690V AC (IEC); rozměry: 300 x 652 x 85 mm;
Pro přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
Pro přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
OBJ: 32767.000
EAN: 4021267327675
Záruka: 24 m.
Není skladem
Prověříme pro Vás
23 457 Kč/ks
28 382,97 Kč s DPH
+-
Adaptér 185Power
Adaptér EQUES Eaton NZM4Adaptér s třmenovou svorkou pro montáž bez vrtání v systému přípojnic - instalace s i bez technologií CrossLink; pro Eaton NZM4 1000A, 800A a 630A; připojení: shora; jmenovitý proud: 1000A (IEC); jmenovité napětí: 690V AC (IEC); rozměry: 300 x 652 x 85 mm;
Pro přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
Pro přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
OBJ: 32763.000
EAN: 4021267327637
Záruka: 24 m.
Není skladem
Prověříme pro Vás
26 610 Kč/ks
32 198,10 Kč s DPH
+-
Adaptér 185Power
Adaptér EQUES ABB Tmax T7Adaptér s třmenovou svorkou pro montáž bez vrtání v systému přípojnic - instalace s i bez technologií CrossLink; pro ABB Tmax T7; připojení: shora; jmenovitý proud: 1000A (IEC); jmenovité napětí: 690V AC (IEC); rozměry: 300 x 652 x 85 mm;
Pro přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
Pro přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
OBJ: 32766.000
EAN: 4021267327668
Záruka: 24 m.
Není skladem
Prověříme pro Vás
26 426 Kč/ks
31 975,46 Kč s DPH
+-
Adaptér 185Power
Adaptér EQUES ABB Tmax T7Adaptér s třmenovou svorkou pro montáž bez vrtání v systému přípojnic - instalace s i bez technologií CrossLink; po ABB Tmax T7, XT7 (1250 A), Emax E1.2 (1250 A), Siemens 3VA27 (1250 A);
připojení: shora; jmenovitý proud: 1250A (IEC); jmenovité napětí: 690V AC (IEC); rozměry: 300 x 652 x 85 mm;
Pro přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
připojení: shora; jmenovitý proud: 1250A (IEC); jmenovité napětí: 690V AC (IEC); rozměry: 300 x 652 x 85 mm;
Pro přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
OBJ: 32765.000
EAN: 4021267327651
Záruka: 24 m.
Není skladem
Prověříme pro Vás
31 882 Kč/ks
38 577,22 Kč s DPH
+-
Adaptér 185Power
Adaptér EQUES Eaton NZM4Adaptér s třmenovou svorkou pro montáž bez vrtání v systému přípojnic - instalace s i bez technologií CrossLink; pro Eaton NZM4; připojení: shora; jmenovitý proud: 1250A (IEC); jmenovité napětí: 690V AC (IEC); rozměry: 300 x 652 x 85 mm;
Pro přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
Pro přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
OBJ: 32762.000
EAN: 4021267327620
Záruka: 24 m.
Není skladem
Prověříme pro Vás
34 146 Kč/ks
41 316,66 Kč s DPH
+-
Adaptér 185Power
Adaptér EQUES Eaton NZM4, Siemens 3VL8Adaptér s třmenovou svorkou pro montáž bez vrtání v systému přípojnic - instalace s i bez technologií CrossLink; pro Eaton NZM4 1600A a Siemens 3VL8 1600A; připojení: shora; jmenovitý proud: 1440A (IEC); jmenovité napětí: 690V AC (IEC); rozměry: 300 x 652 x 85 mm;
Pro přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
Pro přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
OBJ: 32761.000
EAN: 4021267327613
Záruka: 24 m.
Není skladem
Prověříme pro Vás
34 679 Kč/ks
41 961,59 Kč s DPH
+-
Adaptér 185Power
Adaptér EQUES Schneider Electric NS1000, NS800, NS630BAdaptér s třmenovou svorkou pro montáž bez vrtání v systému přípojnic - instalace s i bez technologií CrossLink; pro Schneider Electric NS1000, NS800 a NS630B; připojení: shora; jmenovitý proud: 1000A (IEC); jmenovité napětí: 690V AC (IEC); rozměry: 300 x 652 x 85 mm;
Pro přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
Pro přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
OBJ: 32758.000
EAN: 4021267327583
Záruka: 24 m.
Není skladem
Prověříme pro Vás
26 350 Kč/ks
31 883,50 Kč s DPH
+-
Adaptér 185Power
Adaptér EQUES Schneider Electric NS1250Adaptér s třmenovou svorkou pro montáž bez vrtání v systému přípojnic - instalace s i bez technologií CrossLink; pro Schneider Electric NS1250; připojení: shora; jmenovitý proud: 1250A (IEC); jmenovité napětí: 690V AC (IEC); rozměry: 300 x 652 x 85 mm;
Pro přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
Pro přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
OBJ: 32757.000
EAN: 4021267327576
Záruka: 24 m.
Není skladem
Prověříme pro Vás
31 882 Kč/ks
38 577,22 Kč s DPH
+-
Adaptér 185Power
Adaptér EQUES Schneider Electric NS1600Adaptér s třmenovou svorkou pro montáž bez vrtání v systému přípojnic - instalace s i bez technologií CrossLink; pro Schneider Electric NS1600; připojení: shora; jmenovitý proud: 1450A (IEC); jmenovité napětí: 690V AC (IEC); rozměry: 300 x 652 x 85 mm;
Pro přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
Pro přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
OBJ: 32756.000
EAN: 4021267327569
Záruka: 24 m.
Není skladem
Prověříme pro Vás
34 462 Kč/ks
41 699,02 Kč s DPH
+-
Adaptér 185Power
Adaptér EQUES Siemens 3VL6Adaptér s třmenovou svorkou pro montáž bez vrtání v systému přípojnic - instalace s i bez technologií CrossLink; pro Siemens 3VL6 800A a 630A; připojení: shora; jmenovitý proud: 720A (IEC); jmenovité napětí: 690V AC (IEC); rozměry: 300 x 652 x 85 mm;
Pro přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
Pro přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
OBJ: 32754.000
EAN: 4021267327545
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Adaptér 185Power
Adaptér EQUES Siemens 3VL7Adaptér s třmenovou svorkou pro montáž bez vrtání v systému přípojnic - instalace s i bez technologií CrossLink; pro Siemens 3VL7 1000A; připojení: shora; jmenovitý proud: 1000A (IEC); jmenovité napětí: 690V AC (IEC); rozměry: 300 x 652 x 85 mm;
Pro přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
Pro přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
OBJ: 32755.000
EAN: 4021267327552
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Adaptér 185Power
Adaptér EQUES Siemens 3VL7Adaptér s třmenovou svorkou pro montáž bez vrtání v systému přípojnic - instalace s i bez technologií CrossLink; pro Siemens 3VL7 1250A; připojení: shora; jmenovitý proud: 1150A (IEC); jmenovité napětí: 690V AC (IEC); rozměry: 300 x 652 x 85 mm;
Pro přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
Pro přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
OBJ: 32753.000
EAN: 4021267327538
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Volitelné příslušenství k Adaptéry

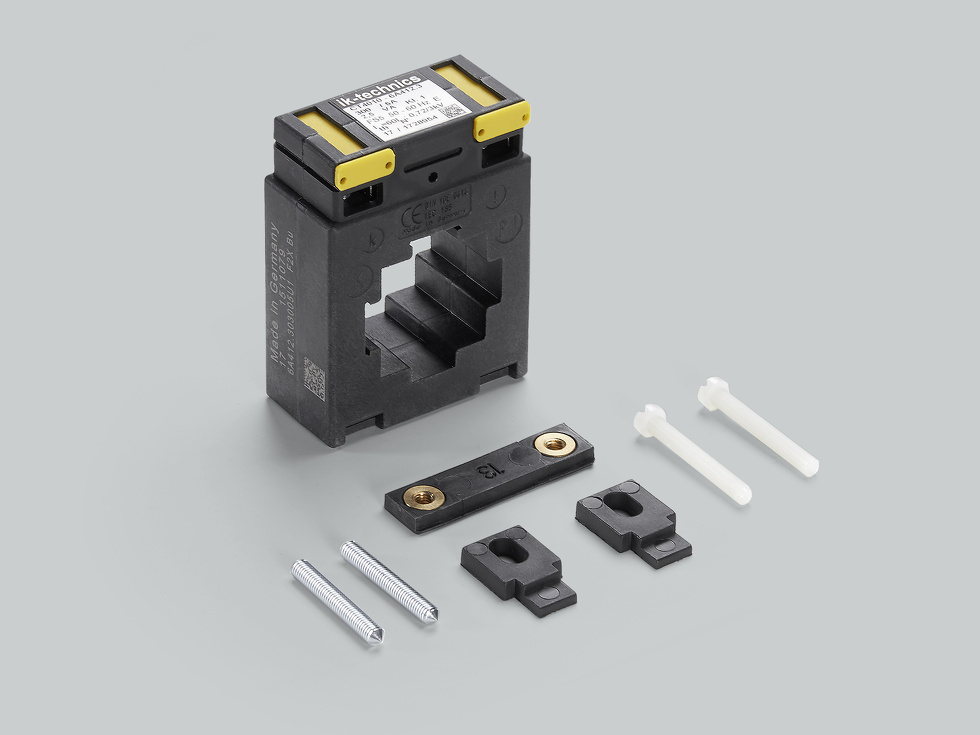

Transformátor proudu 630/5A, tř.1, 5VA
Integrovaný měřící transformátor proudu pro přímou montáž do adaptéru pro systém přípojnic 185Power; jmenovitý proud: 630A (IEC); jmenovitý sekundární proud: 5A; jmenovitý výkon: 5VA; třída přesnosti: 1;
OBJ: 32983.000
EAN: 4021267329839
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Transformátor proudu 800/5A, tř.1, 5VA
Integrovaný měřící transformátor proudu pro přímou montáž do adaptéru pro systém přípojnic 185Power; jmenovitý proud: 800A (IEC); jmenovitý sekundární proud: 5A; jmenovitý výkon: 5VA; třída přesnosti: 1;
OBJ: 32984.000
EAN: 4021267329846
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Transformátor proudu 1000/5A, tř.1, 5VA
Integrovaný měřící transformátor proudu pro přímou montáž do adaptéru pro systém přípojnic 185Power; jmenovitý proud: 1000A (IEC); jmenovitý sekundární proud: 5A; jmenovitý výkon: 5VA; třída přesnosti: 1;
OBJ: 32985.000
EAN: 4021267329846
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Transformátor proudu 1250/5A, tř.1, 5VA
Integrovaný měřící transformátor proudu pro přímou montáž do adaptéru pro systém přípojnic 185Power; jmenovitý proud: 1250A (IEC); jmenovitý sekundární proud: 5A; jmenovitý výkon: 5VA; třída přesnosti: 1;
OBJ: 32986.000
EAN: 4021267329860
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Transformátor proudu 1600/5A, tř.1, 5VA
Integrovaný měřící transformátor proudu pro přímou montáž do adaptéru pro systém přípojnic 185Power; jmenovitý proud: 1600A (IEC); jmenovitý sekundární proud: 5A; jmenovitý výkon: 5VA; třída přesnosti: 1;
OBJ: 32987.000
EAN: 4021267329877
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Popis výrobku
Adaptéry EQUES
Kromě adaptéru pro vypínače do 1600 A má nyní uživatel k dispozici také menší, 150 mm úzký adaptér EQUES 185Power pro použití vypínačů do 630 A. Díky vybavení nového, kompaktního adaptéru se dvěmi profilovými přípojnicemi C a variabilně nastavenými rámovými svorkami může uživatel flexibilně reagovat na požadavky použití. Nový adaptér je zcela kompatibilní se systémem zakrytování CrossLink a všemi již dostupnými systémovými komponenty.
Adaptér s univerzální montážní deskou s verzí pro jističe ABB, Schneider Electric, Siemens, Eaton, Terasaki:
- varianty pro velikosti jmenovitého proudu: 400 A, 630 A, 800 A, 1000 A, 1250 A, 1600 A
- montáž bez nutnosti vrtání
- ochrana připojení, kryty pro připojovací vodiče a svorkovnici jističe
- možnost připojení shora nebo zespod
- přímé spojení s přípojnicí šroubem nebo bez vrtání pomocí mechanické svorky
- kryt ochrany proti dotyku pro spojovací sadu mezi vypínačem a adaptérem - splňuje IP2x
- jmenovitý izolační napětí Ui (AC): 800 V
- jmenovitý rázový napětí Uimp : 8 kV
- maximální povolené napětí (IEC) AC: 800 V
- bez halogenů
- povrchový odpor dle CTI 600
- samozhášivost dle UL94
- tělo: teplotní stabilita 130°C
- ztrátový výkon v detailech ke konkrétním typům adaptéru, při jmenovitém zatížení a při 80% jmenoviteho zatížení (nejčastejší dimenzování)
Pro úsporu místa lze na adaptéry EQUES 185Power instalovat 3 měřící proudové transformátory (CT), které se velmi snadno připojí a poskytují údaje o výkonu a spotřebě.
Video
Rozšířené informace
Adaptéry EQUES do 1600 A

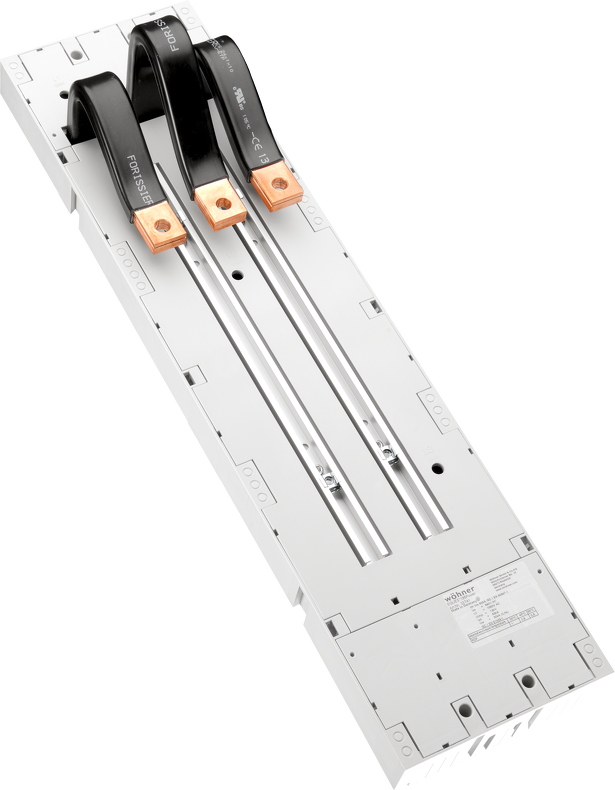

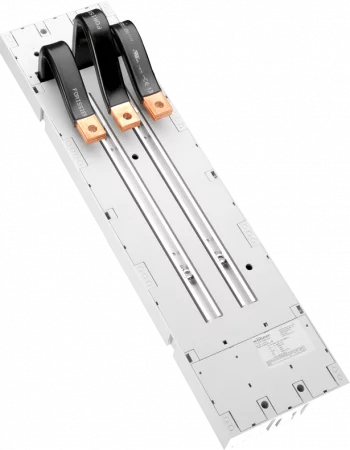

Univerzální adaptéry, s hákovými svorkami - bez vrtání
| Objednací číslo | Provedení | Jmenovitý proud [A] | Poznámka | |
|---|---|---|---|---|
| 32741.000 | připojení shora | 630 | s nebo bez ochranného modulu CrossLink | |
| 32745.000 |
připojení zdola |
630 | ||
| 32742.000 |
připojení shora |
630 | plochá verze | |
| 32746.000 |
připojení zdola |
630 | ||
Pozn. Při instalaci adaptéru vč. výkonového spínače je možná stejná hloubka instalace, 150 mm dosedací plocha, jako u pojistkového odpínače NH pojistek
Univerzální adaptér, šroubové svorky - na vrtané připojnice
| Objednací číslo | Provedení | Jmenovitý proud [A] | Poznámka | |
|---|---|---|---|---|
| 32743.000 | připojení shora / zdola | 630 | - | |
Příslušenství k adaptérům EQUES
| Objednací číslo | Provedení | Jmenovitý zdánlivý výkon [VA] | Poznámka | |
|---|---|---|---|---|
| 32988.000 | Proudový transformátor 300A/5A | 2,5 | třída přesnosti 1 | |
| 32989.000 | Proudový transformátor 400A/5A | 2,5 | třída přesnosti 1 | |
| 32990.000 | Proudový transformátor 600A/5A | 1,25 | třída přesnosti 1 | |
| 32983.000 | Proudový transformátor 630A/5A | 5 | třída přesnosti 1 | |
| 32984.000 | Proudový transformátor 800A/5A | 5 | třída přesnosti 1 | |
| 32985.000 | Proudový transformátor 1000A/5A | 5 | třída přesnosti 1 | |
| 32986.000 | Proudový transformátor 1250A/5A | 5 | třída přesnosti 1 | |
| 32987.000 | Proudový transformátor 1600A/5A | 5 | třída přesnosti 1 | |
Pozn. V závislosti na adaptéru lze použít 1 nebo 2 proudové transformátory na jednu fázi, více v popisu produktu u jednotlivých adaptérů

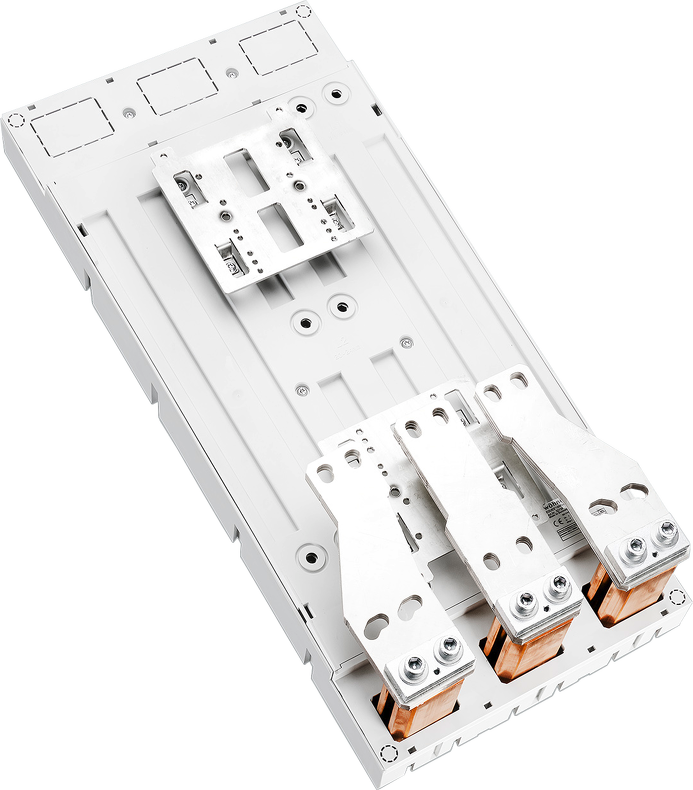

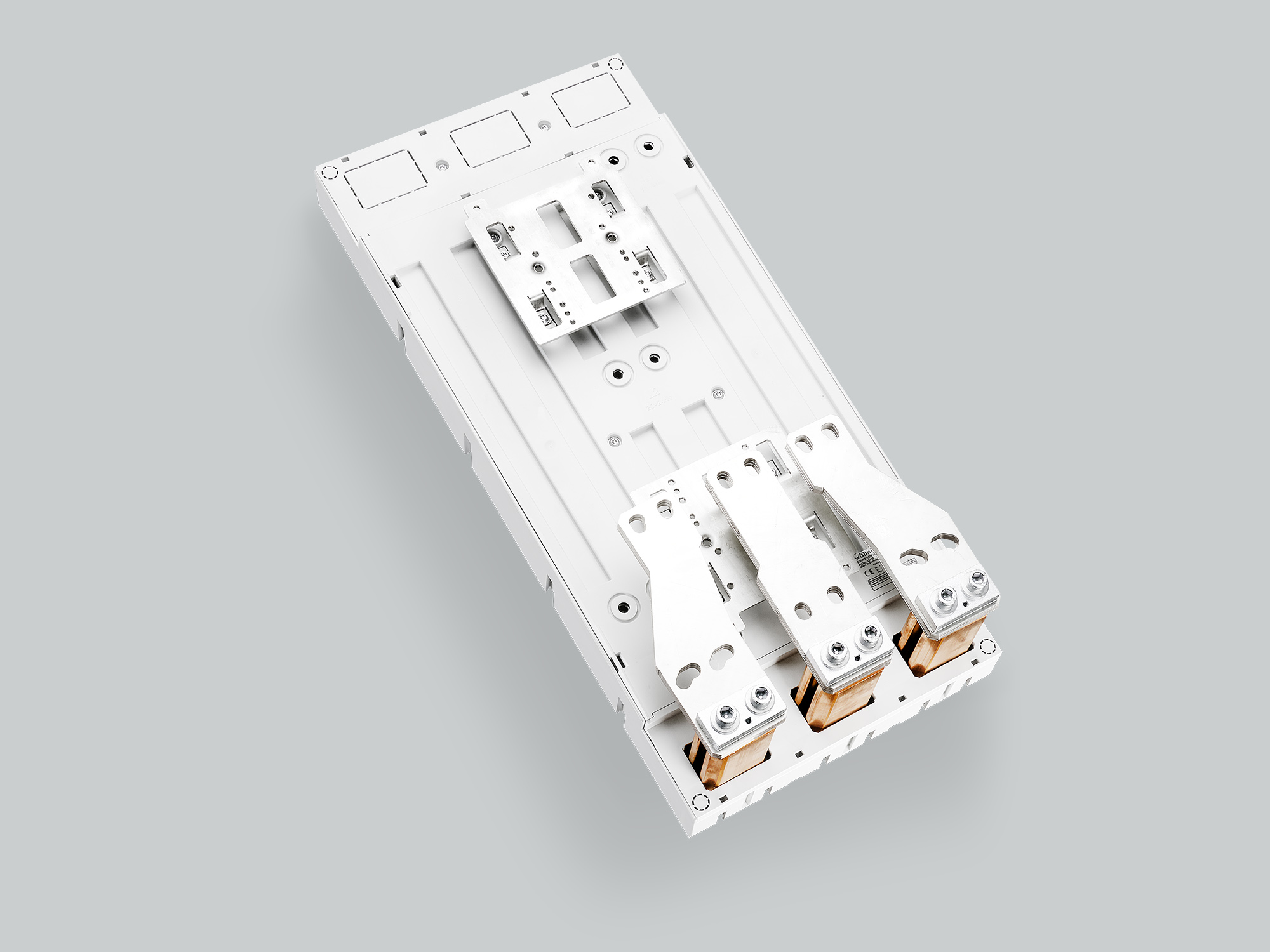

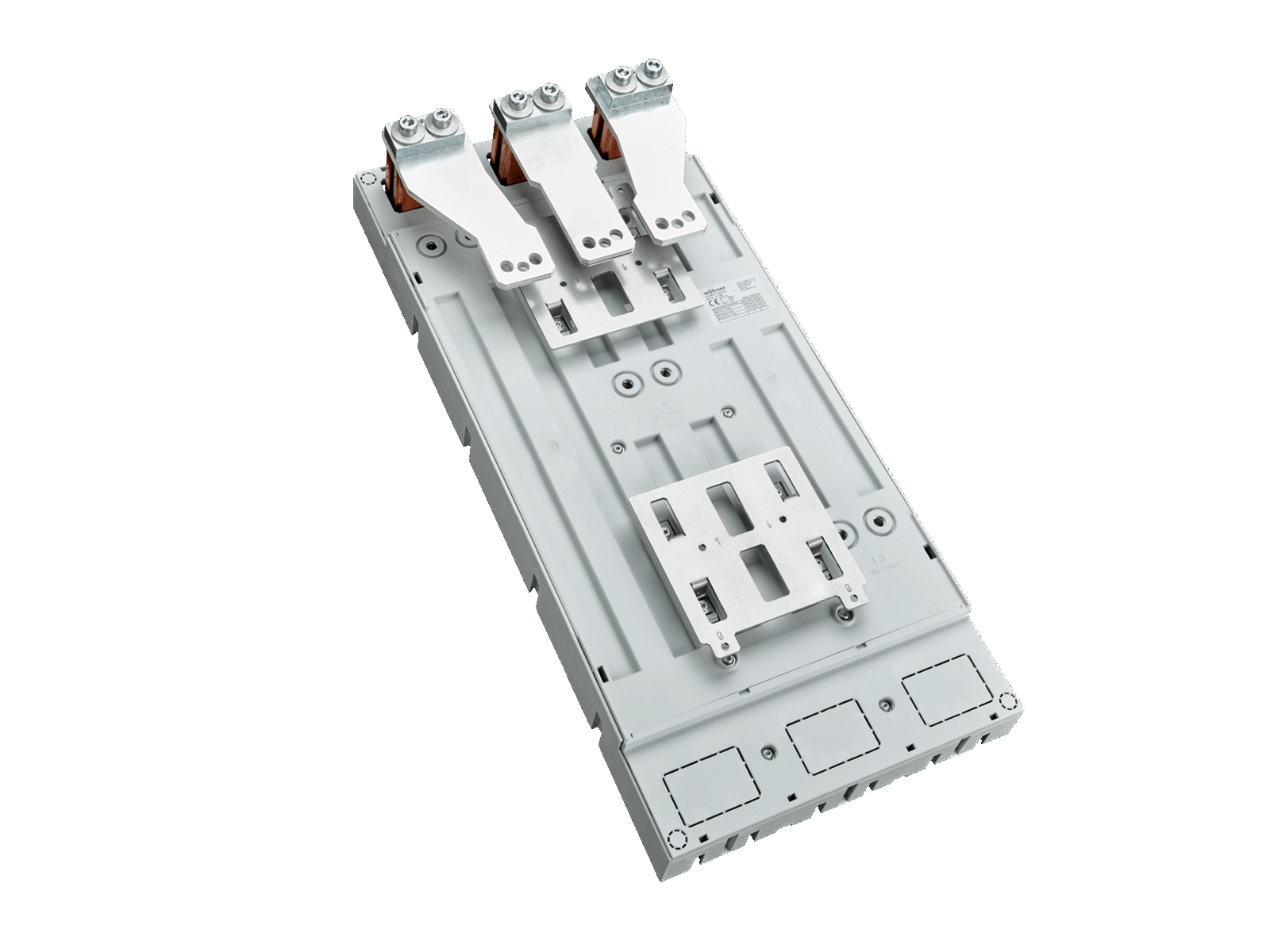

Adaptéry EQUES, vývody shora, připojení pomocí svorky - bez vrtání
| Objednací číslo | Provedení | Jmenovitý proud [A] | Ztrátový výkon [W] | Ztrátový výkon (80% zatížení) [W] |
|---|---|---|---|---|
| 32767.000 | pro ABB Tmax T6 (630A), T7 (800A) | 800 | 141 | 90,2 |
| 32766.000 |
pro ABB Tmax T7 1000A |
1000 | 233 | 149,1 |
| 32765.000 | pro ABB Tmax T7 1250A | 1250 | 311,4 | 199.3 |
| 32763.000 | pro Eaton NZM4 1000A, 800A, 630A | 1000 | 207 | 132,5 |
| 32762.000 | pro Eaton NZM4 1250A | 1250 | 300 | 192 |
| 32761.000 | pro Eaton NZM4 1600A | 1440 | 489 | 313 |
| 32758.000 | pro Schneider Electric NS1000, NS800, NS630B | 1000 | 215 | 137,6 |
| 32757.000 | pro Schneider Electric NS1250 | 1250 | 293 | 187,5 |
| 32756.000 | pro Schneider Electric NS1600 | 1450 | 454 | 290,6 |
| 32754.000 | pro Siemens VL630, VL800 | 800 | 124 | 79,4 |
| 32755.000 | pro Siemens VL1000/3VL7 (1000A) | 1000 | 186 | 119 |
| 32753.000 | pro Siemens VL1250/3VL7 (1250A) | 1250 | 272 | 174,1 |
| 32759.000 | pro Terasaki 1250, 1600 | 1250 | - | - |
| 32760.000 | pro Terasaki 800, 1000 | 1000 | - | - |
| 32752.000 | pro Socomec | 1440 | - | - |
Adaptéry EQUES, vývody shora, šroubové připojení - na vrtané přípojnice
| Objednací číslo | Provedení | Jmenovitý proud [A] | Ztrátový výkon [W] | Ztrátový výkon (80% zatížení) [W] |
|---|---|---|---|---|
| 32786.000 | pro ABB Tmax T6 (630A), T7 (800A) | 800 | 141 | 90,2 |
| 32785.000 | pro ABB Tmax T7 1000A | 1000 | 233 | 149,1 |
| 32784.000 | pro ABB Tmax T7 1250A | 1250 | 311,4 | 199,3 |
| 32779.000 | pro Eaton NZM4 1000A, 800A, 630A | 1000 | 207 | 132,5 |
| 32781.000 | pro Eaton NZM4 1250A | 1250 | 300 | 192 |
| 32780.000 | pro Eaton NZM4 1600A | 1440 | 489 | 313 |
| 32777.000 | pro Schneider Electric NS 1000, 800, 630B | 1000 | 215 | 137,6 |
| 32776.000 | pro Schneider Electric NS1250 | 1250 | 293 | 187,5 |
| 32775.000 | pro Schneider Electric NS1600 | 1600 | 454 | 290,6 |
| 32774.000 | pro Siemens VL630, VL800 | 800 | 124 | 79,4 |
| 32773.000 | pro Siemens VL1000/3VL7 (1000A) | 1000 | 186 | 119 |
| 32772.000 | pro Siemens VL1250/3VL7 (1250A) | 1250 | 272 | 174,1 |
| 32735.000 | pro Terasaki 1250, 1600 | 1250 | - | - |
| 32736.000 | pro Terasaki 800, 1000 | 1000 | - | - |
Pozn. V nabídce produktů je dále i příslušentsví, mezi které patří např. ochranný kryt IP20 (přední / zadní), apod.
