Hlavice tlačítek RX

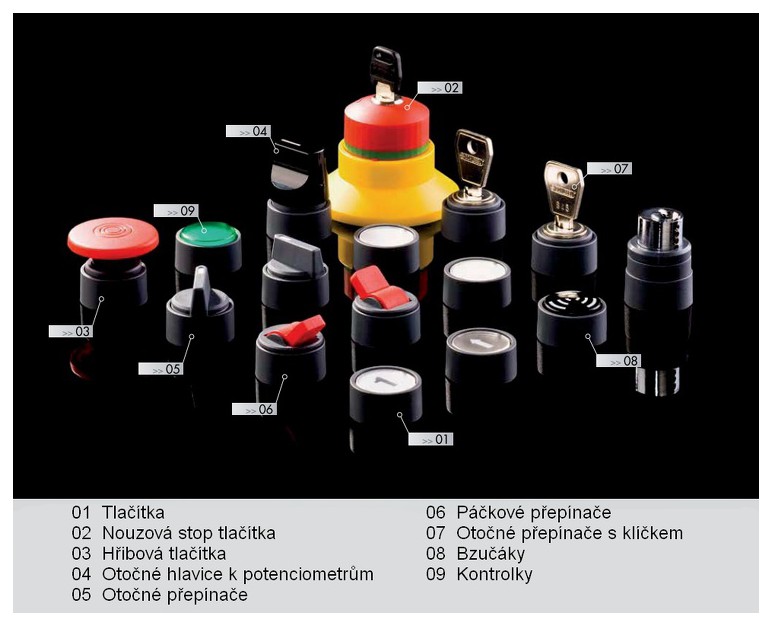

Přehled hlavic typu RX
- kulatý tvar
- čelní rozměr: Ø 24 mm
- výřez do panelu: Ø 16 mm
- vysunutá hlavice
- čelní rozměr: Ø 24 mm
- výřez do panelu: Ø 16 mm
- vysunutá hlavice
Dostupnost: Prodej ukončen
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.
Popis výrobku
Ovladač RX, nezapuštěný, kulatého tvaru, plastový, barva tmavě šedá. Zvlášť se dodává ovladač a zvlášť kontaktní jednotka. U tlačítek lze vybírat z různých barev hmatníků a čoček, které jsou výměnné a objednávají se zvlášť. Popiskové štítky se objednávají také zvlášť, dle přání zákazníka. Potisky štítků lze vybrat ze standardních popisků viz. Popisky štítků. Za objednací kód se uvede číslo potisku.Přehled ovladačů:
- Hlavice tlačítek + hmatníky (čočky) + popiskové štítky
- Otočné přepínače
- Otočné přepínače s klíčkem
- Páčkové přepínače
- Nouzová stop tlačítka
- Bzučáky
- Signálky + čočky
- Příslušenství: držáky štítků, hmatníky (čočky), štítky
Rozšířené informace
- Označení hlavic tlačítek: RX..
- Výřez do panelu: Ø 16,2mm
- Čelní rozměry: Ø 24mm
- Výška čelního pouzdra: 12mm
- Délka dráhy sepnutí: 6 mm
- Stupeň krytí: min. IP 65
- Montážní rastr dle EN 50007: 25 x 25mm
- Určeny pro kontaktní jednotky typu A..., CT.../CTF..., CZ..., CTP...

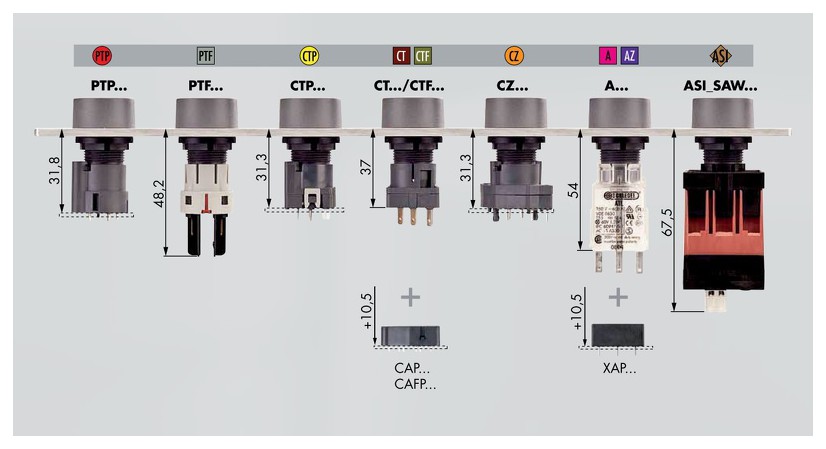

Montážní hloubka RX s použitými kontaktními bloky

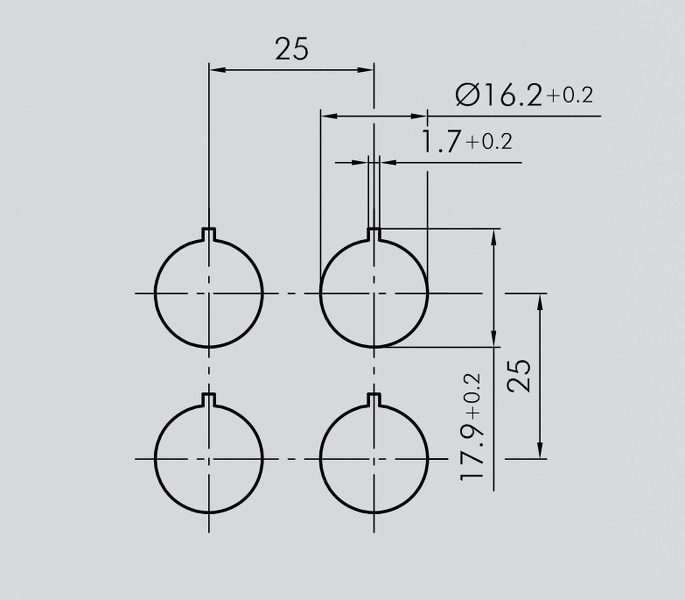

Rozměry výřezů
Technické údaje
Parametry
| Čelní tvar | Kulatý |
|---|---|
| Výřez do panelu | Ø 16 mm |
| Čelní rozměr | Ø 24 mm |
| Připojení | Kontaktní jednotky |
| Boční provedení | Vysunutá |
| Zvlášť teplotně odolná |  Ne |
| Výška čelního pouzdra | 12 mm |
| Stupeň krytí (IP) | IP65 až IP67 |
Související produkty
Blok kontaktů AT..AF..Blok kontaktů řada AT... AF...
- připojení pomocí konektorů Faston
- pracovní zdvih: 6 mm
- blok kontaktů s nuceným rozpínáním
- pracovní zdvih: 6 mm
- blok kontaktů s nuceným rozpínáním
Na dotazDetail produktu
Blok kontaktů AZ...Blok kontaktů řada AZ...
- připojení pomocí konektorů Faston
- pracovní zdvih: 6 mm (a 3 mm !!)
- blok s dvojitými kontakty, oddělená samostatná zdvihátka, nucené rozpínání
- pracovní zdvih: 6 mm (a 3 mm !!)
- blok s dvojitými kontakty, oddělená samostatná zdvihátka, nucené rozpínání
Na dotazDetail produktu
Blok kontaktů CT...Blok kontaktů řada CT...
- připojení pomocí konektorů Faston
- pracovní zdvih: 3 mm
- pracovní zdvih: 3 mm
Na dotazDetail produktu
Blok kontaktů CTF..., CTLF...Blok kontaktů řada CTF..., CTLF...
- připojení pomocí konektorů Faston
- pracovní zdvih: 3 mm
- pracovní zdvih: 3 mm
Na dotazDetail produktu
Blok kontaktů CTP..Blok kontaktů řada CTP...
- připojení do desky tištěných spojů
- pracovní zdvih: 3 mm
- pracovní zdvih: 3 mm
Na dotazDetail produktu
Blok kontaktů CZ..Blok kontaktů řada CZ...
- připojení do desky tištěných spojů
- pracovní zdvih: 3 mm
- pracovní zdvih: 3 mm
Na dotazDetail produktu
Blok kontaktů PTF..., PTP...Blok kontaktů řada PTF..., PTP...
- připojení pomocí konektorů Faston nebo do desky tištěných spojů
- pracovní zdvih: 3 mm
- pracovní zdvih: 3 mm
Na dotazDetail produktu
