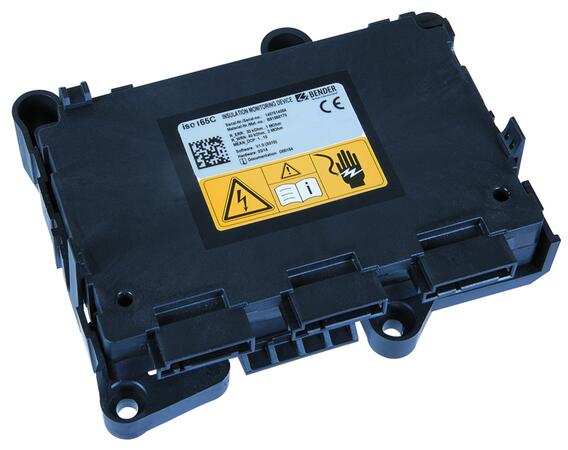

Hlídač izolačního stavu pro DC IT sítě v elektromobilech

Hlídač izolačního stavu pro DC IT sítě do 600 V v elektromobilech a hybridních automobilech.

Dostupnost: Prodej ukončen
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.

Popis výrobku

Tento produkt již není v naší nabídce!
Jako náhradu můžete použít produkty z kategorie: Hlídače izolačního stavu.

  • Monitorování AC a DC poruch izolace v IT sítích 0...600 V špičkového napětí
  • Integrovaný zdroj napájení
  • Trvalé monitorování izolačního stavu v rozsahu 0 Ω...50 MΩ
  • Doba odezvy měření izolačního odporu ≤ 20 s (s použitím Direct Current Pulse)
  • Automatické přizpůsobení svodové kapacitě sítě ≤ 1 μF
  • Detekce poruch uzemnění a přerušení zemního vodiče
  • Měření sekundárního napětí
  • V provozu i při nestabilním nebo odpojeném napětí, symetrických i asymetrických poruchách nebo při poruchách mezi monitorovaným a napájecím obvodem
  • Galvanické oddělení všech signálů od monitorované sítě
  • Rozhraní CAN sběrnice
  • Nízká hmotnost < 220 g včetně pouzdření a konektorů

Technické údaje

Parametry

Aplikaceautomobily a elektromobily
Rozsah pracovních teplot-40 °C … 85 °C
Řídicí obvodybe Ne
Pomocné obvodybe Ne
Hlavní obvodyano Ano
Monitorovaná síť 3(N)ACbe Ne
Monitorovaná síť ACbe Ne
Monitorovaná síť AC/DCbe Ne
Jmenovité napětí Un DC0 V … 600 V
Tolerance napětí Un+15%
Rozptylová kapacita sítě Ce µF0 F … 1 µF
Hodnota reakce Ran kΩ30 kΩ … 1 MΩ
Propojené sítěbe NE
Generátor pulzů pro vyhledávání poruchy izolacebe Ne
Montáž na DIN lištube Ne
Montáž pomocí šroubůano Ano
Montáž do panelu/na zeďbe NE
Webový serverbe Ne
Modbus TCPbe Ne
Modbus RTUbe Ne
BCOMbe Ne
BSbe Ne
BMSbe Ne
isoDatabe Ne
CANano Ano


Napájecí napětí
Napájecí napětí Us DC 9...16 V
Jmenovité napájecí napětí DC 12 V
Max. provozní proud IS 300 mA (typ. 185 mA)
Max. proud IK 5 A
Rozptýlený výkon PS < 2,5 W
Parametry monitorované IT sítě
Jmenovité napětí sítě UN DC 0...600 V
Tolerance +15%
Frekvenční rozsah 10 Hz...1 kHz
Svodová kapacita sítě  ≤ 1 μF
Zkušební výdržné napětí AC 1,9 kV/1 min
Měřicí obvod
Měřicí metoda Bender DCP
Měřicí napětí Um
± 40 V
Měřicí proud Im (při RF = 0 Ω) ± 33 μA
Impedance Zi při 50 Hz (HV1) ≥ 1,2 MΩ (≥ 2,4 MΩ každý vodič, velký odpor v neaktivním stavu)
Vnitřní odpor Ri (HV1) ≥ 1,2 MΩ (≥ 2,4 MΩ každý vodič, velký odpor v neaktivním stavu)
Impedance Zi při 50 Hz (HV2) ≥ 10,5 MΩ (≥ 21 MΩ každý vodič)
Vnitřní odpor R(HV2) ≥ 10,5 MΩ (≥ 21 MΩ každý vodič)
Měřicí rozsahy
Rozsah vnitřního odporu 0 Ω...50 MΩ
Doba trvání měřicího pulzu (normální provoz) ~ 1,6 s (≤ 1 μF/0 MΩ)
~ 6 s (≤ 1 μF/10 MΩ)
Relativní nejistota (DCP) 100 kΩ...5 MΩ, ±15%
Absolutní nejistota (DCP) 0 Ω...100 kΩ, ±15 kΩ
Rozsah napětí 0...600 V
Tolerance napětí 0...100 V, ±5 V
100...600 V, ±5 %
Rozhraní
Protokol HS-CAN
Přenosová rychlost 250 kbaud (iso165C)
Zakončovací odpor 124 Ω, vnitřní (iso165C)
Hodnoty reakce
Jmenovitá hodnota reakce Alarm 1 (alarm) 30 kΩ...1 MΩ (výchozí 100 kΩ)
Jmenovitá hodnota reakce Alarm 2 (varování) 40 kΩ...2 MΩ (výchozí 200 kΩ)
Nejistota odezvy (podle IEC 61557-8) ±15 %
Hystereze 25 %
Faktor průměrování FAVE 1...10 (výchozí 3)
Doba odezvy tan (DCP). Přepnutí RF: 10 MΩ - Ran/2; při Ce = 1 μF; Un = 600 V DC tan ≤ 20 s (při FAVE = 10), během vlastního testu tan +10 s
Zpoždění měření po zapnutí (a sepnutí napěťových relé) ≤ 3 s (
Vypínací čas tab (DCP). Přepnutí RFRan/2...10 MΩ; při Ce = 1 μF; Un = 600 V DC tab ≤ 40 s (při FAVE = 10), během vlastního testu tab +10 s
Mechanické vlastnosti, klimatické podmínky, EMC
EMC IEC 61326-2-4
Kategorie přepětí II
Stupeň znečištění 2
Rozsah použití 5 000 m n.m.
Konektor (Tyco)
Typ pouzdra čidla 1719183-1, 1719183-2, 1719183-3 (černá, bílá, modrá)
Kód čidla C-1719183
Typ kontaktů (pocínování) 5-963715-1
Průřez vodičů 0,50...0,75 mm2
Kód kontaktů 929454
Krimpovací kleště 539635-1
Všeobecná data
Pracovní režim trvalý provoz
Stupeň krytí IP5K0
Montáž
Doporučené šrouby 4×M5 (nejsou součástí dodávky)
Max. utahovací moment šroubů 2,25±0,25 Nm

FAVE = 10 je doporučená hodnota pro elektromobily a hybridní vozy.

Rozměry iso165C

Soubory ke stažení

Katalogový list
Katalogový list
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
EPLAN - iso165c
(ZIP, 1.2 MB)
Zobrazit ikonaDownload ikona
