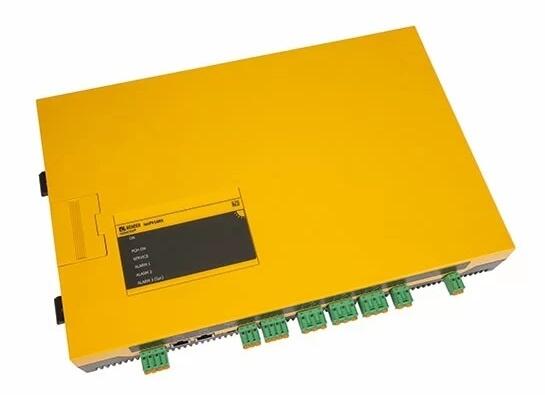

isoPV1685P - Hlídač izolačního stavu s generátorem proudu
Hlídač izolačního stavu pro IT DC sítě fotovoltaických systémů do 1000 V
Hlídač izolačního stavu pro fotovoltaické systémy do 1000 V DC s integrovaným generátorem pulzů pro lokalizaci poruchy izolace. Sběrnice CAN.
Dotaz na produktPorovnat
Varianty k produktu isoPV1685P - Hlídač izolačního stavu s generátorem proudu (1)
Us DC 18...30V
R 200...1MOhm / 200...1MOhm
Sběrnice CAN, BMS
Generátor pro lokalizaci poruchy izolace
Popis výrobku
- Monitorování izolačního odporu v rozsáhlých fotovoltaických instalacích
- Měření poruch izolace s nízkou hodnotou izolačního odporu
- Samostatně nastavitelné hodnoty reakce Ran1 (Alarm 1, výstraha) a Ran2 (Alarm 2, hlavní alarm) v rozsahu 200 Ω…1 MΩ. Pro hodnoty reakce platí, že Ran1 ≥ Ran2.
- Automatické přizpůsobení rozptylové kapacitě sítě do 2000 μF, volitelný rozsah rozptylové kapacity
- Monitorování připojení s opačnou polaritou L+, L-
- Vestavěný zdroj lokaličního proudu do 50 mA
- Interní test přístroje s automatickou varovnou zprávou v případě závady
- Dvě samostatně nastavitelná alarmová relé pro výstrahu a hlavní alarm
- Rozhraní CAN pro výstup měřených hodnot, stavových hlášení a alarmů
- Rozhraní RS-485 s protokolem BMS, například pro řízení vyhledávání poruch izolace
- Paměťová karta MikroSD pro záznam měřených hodnot a alarmových zpráv
Rozšířené informace
Zařízení je určeno pro monitorování izolace velkých fotovoltaických sítí do 1500 V DC navržených jako IT sítě. Speciálně vyvinutá měřicí metoda je vhodná jak pro měření izolačních odporů při pomalých změnách napětí (MPP-Tracking), tak pro sítě s velkými solárními panely, kde vlivem metod pro potlačení rušení vznikají extrémně vysoké rozptylové kapacity proti zemi. Přístroj se automaticky přizpůsobí vysokým hodnotám rozptylové kapacity.
Zařízení generuje lokační proudové pulzy nezbytné k vyhledání poruchy izolace. To dovoluje najít poruchu izolace s použitím pevně instalované nebo mobilní vyhodnocovací jednotky.
Funkce
Monitorování izolačního odporu probíhá vysíláním měřicích pulzů superponovaných na fotovoltaickou síť do země přes integrovanou vazbu.
Pokud izolační odpor mezi IT sítí a zemí klesne pod přednastavenou hodnotu odezvy výstrahy Ran1, rozsvítí se pouze LED "Alarm 1" a alarmové relé K1 přepne. Když hodnota klesne i pod hodnotu odezvy Ran2, rozsvítí se i LED "Alarm 2" a alarmové relé K2 přepne.
Integrované vyhledávání poruch izolace se aktivuje externě přes rozhraní BMS. Při spuštění lokalizace poruch izolace indikuje LED "PGH ON" pulz lokalizačního proudu.
Všechny relevantní naměřené hodnoty a jejich stavová hlášení (Normální, Výstraha, Alarm) se pravidelně odesílají přes rozhraní CAN.
Mikro SD karta v integrovaném slotu slouží pro záznam dat a ukládání všech důležitých událostí.
Během provozu se ukládají následující měřené hodnoty, stavová hlášení a alarmy:
- Izolační odpory a rozptylové kapacity
- Napětí sítí, napětí vůči zemi, napájecí napětí
- Teploty: generátor proudu PGH, připojení L+, L–
- Porucha izolace
- Porucha připojení
- Vnitřní porucha zařízení
Každé následující zapnutí znamená vygenerování nového záznamového souboru. Pokud velikost aktuálního záznamového souboru překročí 10 MB během provozu, vygeneruje se nový soubor. Název souboru obsahuje čas a datum, kdy byl vytvořen. Maximální velikost překročí soubor typicky po přibližně 2 dnech. Proto může micro SD karta o velikosti 2 GB uchovat data pro přibližně 400 dní. Je-li maximální datový limit na kartě překročen, soubory se začnou přepisovat od nejstaršího.
Historie, která je taktéž kopírována na micro SD kartu, obsahuje všechna hlášení v souboru formátu csv.
Normy
Přístroj isoPV1685 odpovídá požadavkům:
- DIN EN 61557-8 (VDE 0413-8)
- IEC 61557-8
- IEC 61557-9
- IEC 61326-2-4
- IEC 30730-1
- DIN EN 60664-1 (VDE 0110-1)
- ČSN EN 61557-8
- STN EN 61557-8
Technické údaje
| Izolace | |
| Jmenovité izolační napětí (IEC 60664-1) |
DC 1500 V |
|---|---|
| Jmenovité impulzní výdržné napětí (IEC 60664-1) | 8 kV |
| Stupeň znečištění | 2 |
| Napěťové rozsahy | |
| Jmenovité napětí sítě Un | DC 0...1500 V |
|---|---|
| Tolerance Un | DC +6 % |
| Napájecí napětí Us (viz. také štítek přístroje) | DC 18…30 V |
| Vlastní spotřeba | ≤ 7 W |
| Měřicí obvod pro monitorování izolace | |
| Měřicí napětí Um (špičková hodnota) |
± 50 V |
|---|---|
| Měřicí proud Im (při RF = 0 Ω) | ≤ 1,5 mA |
| Vnitřní DC odpor Ri | ≥ 70 kΩ |
| Impedance Zi při 50 Hz | ≥ 70 kΩ |
| Přípustné cizí DC napětí Ufg | ≤ DC 1500 V |
| Přípustná hodnota rozptylové kapacity Ce | ≤ 2000 μF (500 μF)* |
| Hodnoty reakce pro monitorování izolace | |
| Hodnota reakce Ran1 (Alarm 1) | 200 Ω...1 MΩ (10 kΩ)* |
|---|---|
| Hodnota reakce Ran2 (Alarm 2) | 200 Ω...1 MΩ (1 kΩ)* |
| Horní limit měřicího rozsahu izolace při Cemax = 2000 μF | 50 kΩ |
| Relativní nejistota v rozsahu (10 kΩ…1 MΩ) (podle IEC 61557-8) | ± 15 % |
| Relativní nejistota v rozsahu (0,2 kΩ…< 1 kΩ) | ± 200 Ω ± 15 % |
| Doba reakce tan | viz graf v návodu k obsluze |
| Hystereze | 25 %, +1 kΩ |
| Měřicí obvod pro vyhledávání poruch izolace (EDS) | |
| Lokalizační proud IL DC | ≤ 50 mA |
|---|---|
| Testovací cyklus/mezera | 2/4 s |
| Zobrazení | |
| LED pro alarmy a stavová hlášení | 2 x zelená, 4 x žlutá |
|---|---|
| Vstupy | |
| Digitální vstupy DigIn1/DigIn2 | |
|---|---|
| Vysoká úroveň | 10...30 V |
| Nízká úroveň | 0...0,5 V |
| Sériová rozhraní | |
| BMS | |
|---|---|
| Rozhraní/protokol | RS-485/BMS |
| Připojení | svorky A/B |
| Délka kabelu | ≤ 1200 m |
| Stíněný kabel | 2 vodiče, ≥ 0,8 mm², J-Y(St)Y2x0,8, stínění připojeno k zemi na jednom konci |
| Stínění | svorka S |
| Zakončovací odpor, interní DIP přepínač (zakončuje RS-485) | 120 Ω (0,5 W) |
| Adresa zařízení, BMS sběrnice | 2...33(2)* |
| CAN | |
| Protokol | podle specifikace SMA/Bender V2.5 |
| Formát rámce | CAN 2.0A 11 bitový identifikátor |
| Přenosová rychlost | 500 kBit/s |
| Připojení pomocí 2 x RJ45 podle CiA-303-1, připojeno paralelně | Pin 1: CAN-H Pin 2: CAN-L Pin 3, 7: CAN-GND |
| CAN identifikátor | nastaven podle specifikace výše |
| Délka kabelu | ≤ 130 m |
| Stíněný kabel | CAT 5, stíněný, s konektorem RJ45 |
| Zakončovací odpor, přepínatelný (zakončuje CAN) | 120 Ω (0,5 W) |
| Potenciál zásuvky | funkční zemní potenciál |
| Spínací prvky | |
| Spínací prvky | 3 přepínací kontakty: K1 (Alarm 1 - Výstraha), K2 (Alarm 2 - hlavní alarm), K3 (chyba přístroje) |
|---|---|
| Pracovní režim K1, K2 | N/C režim*, N/O režim |
| Pracovní režim K3 | N/C režim, nelze měnit |
| Spínací parametry podle IEC 60947-5-1 | |
| Kategorie užití | AC-13 AC-14 DC-12 DC-12 DC-12 |
|---|---|
| Jmenovité spínací napětí | 230 V 230 V 24 V 110 V 220 V |
| Jmenovitý spínací proud | 5 A 3 A 1 A 0,2 A 0,1 A |
| Minimální zátěž kontaktu | 1 mA při AC/DC ≥ 10 V |
| Pracovní prostředí, EMC | |
| EMC | Podle IEC 61326-2-4 Ed. 1.0 |
|---|---|
| Teplota okolí: | |
| - při provozu | -40…+70 °C |
| - při transportu | -40…+80 °C |
| - při dlouhodobém skladování | -25…+80 °C |
| Klimatická třída podle IEC 60721: | |
| Bez slunečního záření, deště, vody, námrazy. Dočasná kondenzace vlkosti je možná. | |
| Statické použití (IEC 60721-3-3) | 3K23 |
| Přeprava (IEC 60721-3-2) | 2K11 |
| Dlouhodobé skladování (IEC 60721-3-1) | 1K22 |
| Klasifikace mechanické odolnosti podle IEC 60721: | |
| Statické použití (IEC 60721-3-3) | 3M11 |
| Přeprava (IEC 60721-3-2) | 2M4 |
| Dlouhodobé skladování (IEC 60721-3-1) | 1M12 |
| Relativní vlhkost | 10...100 % |
| Atmosférický tlak | 700...1060 hPa (maximální výška 4000 m.n.m) |
| Parametry připojení (kromě připojení k monitorované síti) | |
| Typ připojení | zásuvné pružinové svorkovnice B7 |
|---|---|
| Jednoduchý vodič / splétané lanko | 0,2…2,5 mm² / 0,2…2,5 mm² |
| Splétané lanko s dutinkou, bez / s izolací | 0,25…2,5 mm |
| Velikost vodiče (AWG) | 24...12 |
| Parametry připojení k monitorované síti | |
| Typ připojení | zásuvné pružinové svorkovnice B7 |
|---|---|
| Jednoduchý vodič / splétané lanko | 0,2...10 mm2 / 0,2...6 mm2 |
| Splétané lanko s dutinkou, bez / s izolací | 0,25...6 mm2 / 0,25...4 mm2 |
| Velikost vodiče (AWG) | 24...8 |
| Délka odizolování vodiče | 15 mm |
| Síla pro otevření | 90...120 N |

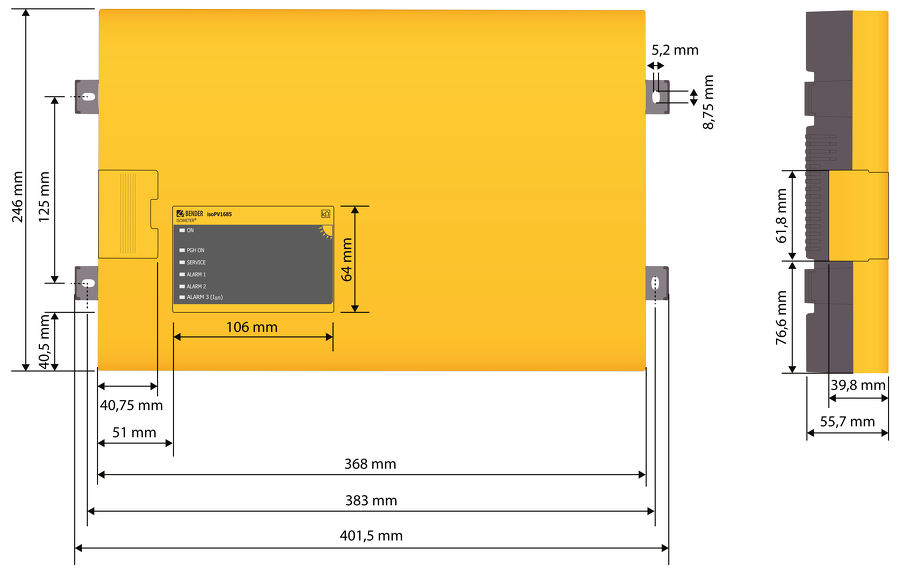

| Všeobecná data | |
| Pracovní režim | trvalý provoz |
|---|---|
| Montáž | vertikálně, svorky pro připojení k monitorované síti nahoře |
| PCB uchycení | šroub s půlkulatou hlavou DIN7985TX |
| Utahovací moment | 4,5 Nm |
| Stupeň krytí, vnitřní komponenty | IP30 |
| Stupeň krytí, svorky | IP30 |
| Hmotnost | ≤ 1300 g |
()* Tovární nastavení
