MK2418 - Signalizační a testovací panel
Signalizační a testovací přístroj pro místnosti pro lékařské účely se sběrnicí RS232
Dotaz na produktPorovnat
Nahrazeno produkty

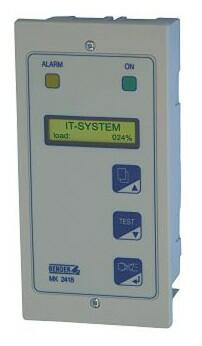

Univerzální kontrolní a signalizační panel pro optickou a akustickou signalizaci chybových hlášení EDS, RCMS a MEDICS systémů firmy BENDER.
Popis výrobku
- Zobrazení všech chybových hlášení dle DIN VDE 0100-710
- Testovací tlačítko pro hlídače izolace
- Signalizace funkce přístroje
- Vypnutí akustické signalizace
- Optická signalizace Alarmů na LCD a žluté LED
- Přesná textová hlášení na podsvětleném dvouřádkovém displeji
- Snadné čištění čelní lexanové fólie
- Komunikace s ostatními přístroji po dvoudrátové sběrnici RS485
- Jednoduché nastavení a signalizace pomocí textového menu na LC displeji
- Uživatelské nastavení testu alarmových hlášení pro 8 digitálních vstupů (pouze MK2418C…)
- Možnost výběru jazyka (vč. češtiny)
- Časově nenáročná instalace
- Všechna hlášení v jednom přístroji
Rozšířené informace
Popis a použití
Panel MK2418 je signalizační a testovací přístroj určený k zobrazování provozních a chybových stavů monitorovacích zařízení (např. hlídačů izolačních stavů) dle požadavku normy DIN VDE 0100-710: 2002-11 a IEC 60364-7-710: 2001. MK2418 může být také použit jako signalizační zařízení systémů BENDER s RS485 rozhranním a BMS protokolem (MEDICS, EDS, RCMS). Navíc může být využit pro automaticky přepínané jednotky BENDER a pro jednoduchá monitorovací zařízení. Při použití 2 a více jednotek MK2418 se mohou tyto jednotky kontrolovat vzájemně.
Na LCD jsou zobrazeny informace pro zdravotnický a technický personál nemocnice. Připojení panelu k jiným přístrojům se provádí pouze dvoudrátovou sběrnicí, čímž se šetří čas i peníze. V běžném provozu panel signalizuje stav IT sítě a procentuální zátěž oddělovacích transformátorů. V případě poruchy vyhlásí přístroj akustický a optický alarm a přepne alarmové relé. U přístroje MK2418..-11 jsou navíc digitální vstupy označené IN 1...IN 8. Těm lze navíc přidělit poruchová hlášení dle potřeb uživatele (např. stav medicínských plynů, zdrojů, operační lampy, atd.). Tato hlášení lze vytvořit a přenést do přístroje MK2418C pomocí SW MK-SET přes sběrnic RS232/RS485. Nebo přes Ethernet prostřednictvím převodníku FTC470XET.
Funkce
Zobrazení: na dvouřádkovém LC displeji (2× 16 znaků). Komunikace s ostatními přístroji po dvoudrátové sběrnici RS485 s protokolem BMS. Hlášení na displeji z hlídače izolace 107TD47:
- Závada izolace
- Přetížení
- Překročení teploty
- Závada v připojení k PE vodiči
- Závada v připojení hlídače izolace 107TD47 k monitorované síti
- Závada v připojení a zkrat proudového transformátoru STW2
- Závada v připojení a zkrat termočlánku oddělovacího transformátoru
- Porucha v izolaci operačního světla
- Vlastní chyba přístroje 107TD47
Provedení a konstrukce
MK2418-11
Signalizační a testovací přístroj se sběrnicí RS485, 8 digitálními vstupy a 1 analogovým vstupem. Obsahuje relé (PT1/PT2) vhodné pro test hlídače izolačního stavu 107TL47 (viz str. 30) a výstupní relé pro signalizaci společného alarmu. Všechny digit. vstupy jsou el. izolované. Konstrukce pro zabudování do panelu nebo do zdi.
MK2418-12
Signalizační a testovací přístroj shodný s MK2418-11 avšak bez 8 dig. vstupů, analogového vstupu a relé pro hlídač izolace PT1/PT2. Konstrukce pro zabudování do panelu nebo do zdi.
MK2418C-...
Shodné jako MK2418-11 a MK2418-12 avšak s možností naprogramování uživatelských hlášení pro standardní hlášení a 8 digitálních vstupů. Vhodný pro signalizaci z hlídače izolace 107TD47.
Konstrukce
MK2418-11, MK2418-12, MK2418C-11, MK2418C-12 do panelu, do zdi
MK2418A-11, MK2418A-12, MK2418CA-11, MK2418CA-12 na povrch, na zeď
MK2418K-11, MK2418K-12, MK2418CK-11, MK2418CK-12 do kabelovodu
Technické údaje
| Izolace dle IEC 60664-1: | |
| Jmenovité izolační napětí | AC 250 V |
|---|---|
| Jmenovité rázové napětí | 4 kV |
| Stupeň znečistění | 3 |
| Napájecí napětí: | |
| Jmenovité pracovní napětí Us | 24 V DC, AC 40...60 Hz |
| Rozsah pracovního napětí | 20...28 V |
| Vlastní spotřeba | cca. 150 mA |
| Zobrazení: | |
| Zobrazení | Podsvětlený displej LC displej 2×16 znaků |
| Vstupy / Výstupy: | |
| Digitální (jen MK2418-11 a MK2418C-11) | 8 (IN1...IN8) |
| - Napěťový rozsah Hi | 15...30 V AC/DC |
| - Napěťový rozsah Lo | 0...2 V AC/DC |
| Analogové (jen MK2418?11 a MK2418C-11) | 1(M+ / M-) |
| - Proudový rozsah | 0...400 mA |
| Tlačítko pro test A-Isometru | PT1/PT2 |
| Rozhranní: | |
| Protokol | BMS/RS485 RS232 (jen MK2418C...) |
| Max. délka kabelů | 1200 m |
| Doporučený typ kabelů | J(Y)STY 2×0,6 |
| Zakončovací odpor | 120 Ω |
| Rozsah adres | 1...30 |
| Spínací prvky: | |
| Spínací relé | 1 přepínací kontakt |
| Jmenovité spínací napětí | AC 250 V/DC 300 V |
| Pracovní režim | N/C |
| Všeobecné informace: | |
| EMC imunita | dle EN 61000-6-2 |
| EMC emise | dle EN 61000-6-4 |
| Pracovní teplota okolí | -5...+55 °C |
| Montáž na DIN lištu | jakákoliv pozice |
| Krytí dle EN 60529 | IP 50 (vnitřní součásti) IP 20 (konektory) |
| Hmotnost | cca. 330 g |
Údaje pro objednávku
| Typ | Montáž | Digitální vstup | Programovatelný text | Objednací číslo |
| MK2418-11 | Do panelu, do zdi | Ano | - | B923793 |
|---|---|---|---|---|
| MK2418A-11 | Na povrch, na zeď | Ano | - | B923795 |
| MK2418K-11 | Kabelovod | Ano | - | B923797 |
| MK2418-12 | Do panelu, do zdi | - | - | B923794 |
| MK2418A-12 | Na povrch, na zeď | - | - | B923796 |
| MK2418K-12 | Kabelovod | - | - | B923798 |
| MK2418C-11 | Do panelu, do zdi | Ano | Ano | B923786 |
| MK2418CA-11 | Na povrch, na zeď | Ano | Ano | B923790 |
| MK2418CK-11 | Kabelovod | Ano | Ano | B923788 |
| MK2418C-12 | Do panelu, do zdi | - | Ano | B923787 |
| MK2418CA-12 | Na povrch, na zeď | - | Ano | B923791 |
| MK2418CK-12 | Kabelovod | - | Ano | B923789 |
Příslušenství
AN 450 - napájecí transformátor
AN 470 - napájecí transformátor
FTC 470 XET - převodník na Ethernet
Normy
- DIN VDE 0100-710: 2002-11 (VDE 0100 část 710)
Soubory ke stažení
