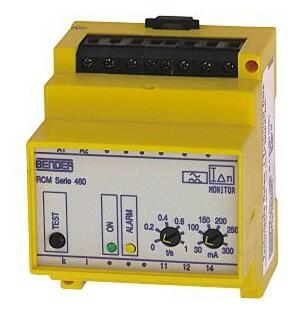

RCM460Y - Monitor reziduálních proudů
Jednoduchý přístroj pro monitorování reziduálních proudů ve střídavých sítích TN a TT s externím měřicím transformátorem proudu.
Jednoduchý přístroj pro monitorování reziduálních proudů ve střídavých sítích TN a TT s externím měřicím transformátorem proudu.
Dostupnost: Prodej ukončen
Nahrazující produkty
Dotaz na produktPorovnat
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.
Nahrazeno produkty
Varianty: 11
RCM420Monitor reziduálních proudůMonitor střídavých a stejnosměrných pulsačních reziduálních proudů v uzemněných TN nebo TT sítích.
Popis výrobku
- Malé rozměry, jednoduché nastavení a příznivá cena umožňují efektivní aplikace v malých systémech.
- Spojitě nastavitelná mezní hodnota funkce ALARM umožňuje přizpůsobení individuálnímu únikovému proudu v instalaci.
- Včasnou indikací závad izolace se sníží náklady na údržbu a opravy.
- Prahová hodnota: AC 30...300 mA (10...100 mA), 40...400 Hz
Rozšířené informace

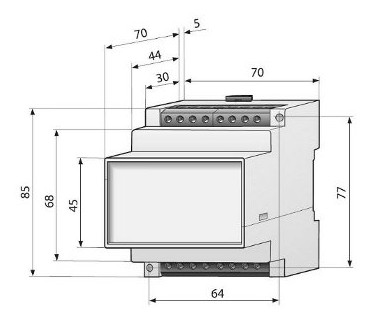

Rozměry pouzdra X460
Technické údaje
Parametry
| Rozsah pracovních teplot | 43 °C |
|---|
| Izolace dle IEC 60664-1 / IEC 60664-3 | |
| Jmenovité izolační napětí | AC 250 V |
|---|---|
| Jmenovité pulsní zkušební napětí | 4,0 kV |
| Parametry napájení | |
| Napájecí napětí US | viz. údaje pro objednávku |
|---|---|
| Rozsah pracovního napětí | 0,85...1,1 × Us |
| Jmenovitý kmitočet nap. napětí fn | 50...400 Hz |
| Vlastní spotřeba max. | ≤ 2,6 VA |
| Měřicí obvod, monitorovaná síť | |
| Typ MTP | W..., WR..., WS... |
|---|---|
| Zátěž | 220 Ω |
| Pracovní charakteritiky dle IEC 62020 | Typ A |
| Jmenovitý kmitočet | 40...400 Hz |
| Přesnost | 0...-25 % |
| Hodnoty reakce | |
| Jmenovitá hodnota reakce IΔn | viz. údaje pro objednávku |
|---|---|
| Hystereze | 25 % |
| Specifické časy | |
| Zpoždění reakce ton | 0...1 s |
|---|---|
| Doba reakce kontaktu tae při IΔn = 1 × IΔn1/2 | ≤ 300 ms |
| Doba reakce kontaktu tae při IΔn = 5 × IΔn1/2 | ≤ 40 ms |
| Zobrazení, paměť | |
| Zobrazení | LED indikace ZAPNUTO, ALARM |
|---|---|
| Vstupy/výstupy | |
| Tlačítko TEST | interní |
|---|---|
| Spínací obvody | ||
| Spínací prvky | jedno relé (K1) s 1 přepínacím kontaktem | |
|---|---|---|
| Pracovní režim | N/O | |
| Všeobecná data | |||||
| Typ připojeni | viz. údaje pro objednávku | ||||
|---|---|---|---|---|---|
| Pracovní teplota okolí | -10...55 °C | ||||
| Pracovní režim | trvalý provoz | ||||
| Montáž | v jakékoli pozici | ||||
| Stupeň ochrany vnitřní součásti (DIN EN 60529) | IP 30 | ||||
| Stupeň ochrany, svorky (DIN EN 60529) | IP 20 | ||||
| Materiál pouzdra | polykarbonát | ||||
| Samozhášitelnost | UL94V-0 | ||||
| Rychlá montáž na DIN lištu | dle IEC 60715 | ||||
| Uchycení pomocí šroubů | 2 × M4 s montážní svorkou | ||||
| Hmotnost | ≤ 190 g | ||||
| Pouzdro | X460 | ||||
