RCM475YM2 - Monitor reziduálních proudů
Přístroj pro monitorování reziduálních proudů ve střídavých sítích TN a TT s integrovaným měřicím transformátorem proudu a předběžným alarmem

Nahrazeno produkty

Monitor střídavých a stejnosměrných pulsačních reziduálních proudů v uzemněných TN nebo TT sítích.
Popis výrobku
- Ochrana a monitorování v rozsáhlých systémech umožňujících připojení velkého počtu spotřebičů
- Komplexní informace o měřeném únikovém proudu a funkce ALARM pro včasné hlášení závady
- Druhý ALARM umožňuje volit signalizaci předběžného varování v rozsahu 10...80% hlavního ALARMu
- Velký reakční rozsah (10 mA ... 10 A) je přizpůsoben pro individuálnímu únikovému proudu v instalaci
- Včasnou indikací závad izolace se sníží náklady za údržbu a opravy
Rozšířené informace

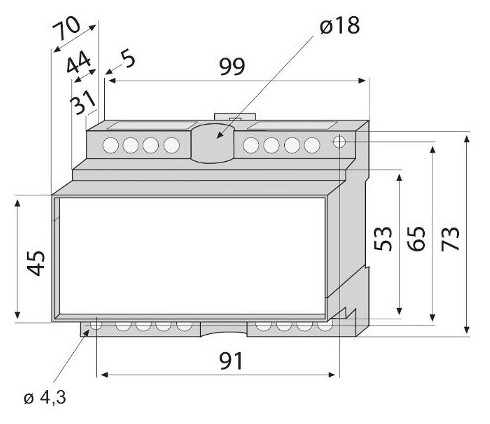

Rozměry pouzdra X475

Technické údaje
Parametry
Rozsah pracovních teplot | 43 °C |
---|
Izolace dle IEC 60664-1 / IEC 60664-3 | |
Jmenovité izolační napětí | AC 250 V |
---|---|
Jmenovité pulsní zkušební napětí | 4,0 kV |
Parametry napájení | |
Napájecí napětí US | viz. údaje pro objednávku |
---|---|
Rozsah pracovního napětí | 0,85...1,1 × Us |
Jmenovitý kmitočet nap. napětí fn | viz. údaje pro objednávku |
Vlastní spotřeba max. | ≤ 3,0 VA |
Měřicí obvod, monitorovaná síť | |
Typ MTP | interní, Ø18 mm |
---|---|
Zátěž | 180 Ω |
Pracovní charakteristiky dle IEC 62020 | Typ A |
Jmenovitý kmitočet | viz. údaje pro objednávku |
Přesnost | 0...-25 % |
Hodnoty reakce | |
Jmenovitá hodnota reakce IΔn2(ALARM) | 10 mA...10 A |
---|---|
Jmenovitá hodnota reakce IΔn1(před-ALARM) | 10...80 % z IΔn2 (min. 8 mA) |
Hystereze | 25 % |
Specifické časy | |
Zpoždění reakce ton | 0...10 s |
---|---|
Doba reakce kontaktu tae při IΔn1 | ≤ 200 ms |
Doba reakce kontaktu tae při IΔn2 = 1 × IΔn2 | ≤ 250 ms |
Doba reakce kontaktu tae při IΔn2 = 5 × IΔn2 | ≤ 20 ms |
Zobrazení, paměť | |
Zobrazení | LED bargraf / LED indikace ZAPNUTO, ALARM |
---|---|
Pamět poruchy | On/Off |
Vstupy/výstupy | |
Tlačítko TEST/RESET | interní/externí |
---|---|
Výstupní proud (max. zátěž) | 0...400 µA (12,5 kΩ) |
Spínací obvody | ||
Spínací prvky | dvě relé (K1,K2) s 1 přepínacím kontaktem | |
---|---|---|
Pracovní režim | N/C nebo N/O |
Všeobecná data | |||||
Typ připojeni | viz. údaje pro objednávku | ||||
---|---|---|---|---|---|
Pracovní teplota okolí | -10...55 °C | ||||
Pracovní režim | trvalý provoz | ||||
Montáž | v jakékoli pozici | ||||
Stupeň ochrany vnitřní součásti (DIN EN 60529) | IP 30 | ||||
Stupeň ochrany, svorky (DIN EN 60529) | IP 20 | ||||
Materiál pouzdra | polykarbonát | ||||
Samozhášitelnost | UL94V-0 | ||||
Rychlá montáž na DIN lištu | dle IEC 60715 | ||||
Uchycení pomocí šroubů | 2 × M4 s montážní svorkou | ||||
Hmotnost | ≤ 350 g | ||||
Pouzdro | X475 |
