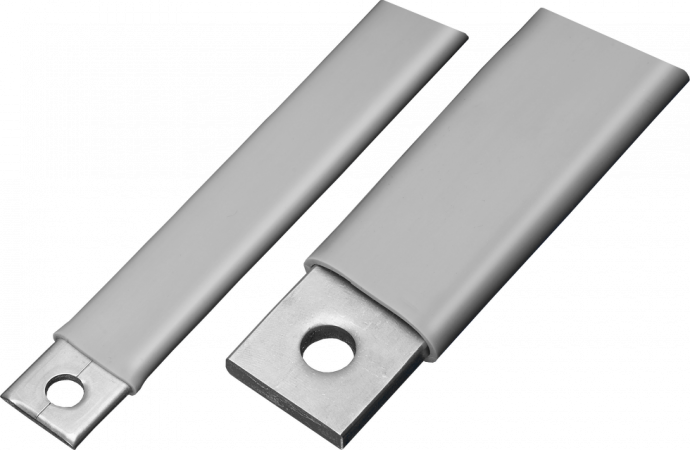

Spojka s izolací RHO

Spojky ze splétaného měděného pásku se silikonovou izolací RHO/SYL

Vodiče z plochého splétaného měděného pásku se silikonovou izolací RHO nebo SYL. Vhodné pro vodivé propojení pohyblivých součástí elektrického zařízení. Jsou určeny pro náročné aplikace s vysokým proudovým zatížením. Spojky mají připravené, pod tlakem lisované, koncovky s otvory.

Dostupnost: Na dotaz
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Jaroš
Ing. Jan Jaroš
+420 775 784 886
Technicko-obchodní specialista multifunkčních měřicích přístrojů, vypínačů a automatických přepínačů SOCOMEC a splétaných spojek a pásků COREX.
Popis výrobkuRozšířené informaceSoubory ke staženíSouvisející produkty

Popis výrobku

Spojky ze splétaných pásků s izolací

  • Materiál: Elektrotechnická měď (Cu ETP UNI 1977-78:2000), pocínovaná nebo holá měď
  • Průměr drátků: 0,20 mm (flexibilní) nebo 0,10 mm (velmi flexibilní)
  • Koncovky: lisované pod tlakem, měděné, pocínované
  • Průřez: 25 až 250 mm2
  • Proudové zatížení: 160 až 630 A
  • Provozní napětí: 1000 VAC nebo 1500 VDC
  • Jiné rozměry spojek je možné dodat na vyžádání nebo dle dodaného výkresu
  • Izolace RHO, šedé barvy, teplotní odolnost do 250°C
  • Izolace SYL, černé barvy, teplotní odolnost do 200°C - levnější alternativa k RHO



Charakteristika izolace

Varianta RHO:

  • Typ: silikonová RHO (SILICON-DYNASIL® série 1000), šedá, UL94V0
  • Samozhášivá dle FS 304142, s nízkotoxickým kouřem
  • Reakce na oheň (CSE): třída 1
  • Třída hoření: F1
  • Maximální teplota: +250°C
  • Minimální teplota: -50°C
  • Pracovní napětí max.: 1000 VAC / 1500 VDC
  • Tloušťka izolace: 2 mm
  • Dielektrická pevnost: > 21 kV/mm

Varianta SYL:

  • Typ: silikonová SYL (WMQ60PT), černá
  • Samozhášivá dle FS 304142, s nízkotoxickým kouřem
  • Reakce na oheň (CSE): třída 1
  • Třída hoření: F1
  • Maximální teplota: +200°C
  • Minimální teplota: -50°C
  • Pracovní napětí max.: 660 VAC / 1000 VDC
  • Tloušťka izolace: 1,5 mm
  • Dielektrická pevnost: > 21 kV/mm

Rozšířené informace

Spojky ze splétaných pásků s izolací


Schéma - spojka ze splétaného měděného pásku s izolací


Označení spojky Průřez Rozměry [mm] Proudové
Holá měď Pocínovaná měď [mm2] A B C D S L zatížení [A]
 CR/S 25-150/23 RHO     CS 25-150/23 RHO   25 23 23 10   9 3,2 150 160
 CR/S 25-200/23 RHO     CS 25-200/23 RHO   25 23 23 10   9 3,2 200 160
 CR/S 25-250/23 RHO     CS 25-250/23 RHO   25 23 23 10   9 3,2 250 160
 CR/S 25-300/23 RHO     CS 25-300/23 RHO   25 23 23 10   9 3,2 300 160
 CR/S 25-400/23 RHO     CS 25-400/23 RHO   25 23 23 10   9 3,2 400 160
 CR/S 25-500/23 RHO     CS 25-500/23 RHO   25 23 23 10   9 3,2 500 160
 CR/S 25-600/23 RHO     CS 25-600/23 RHO   25 23 23 10   9 3,2 600 160
 CR/S 35-150/23 RHO     CS 35-150/23 RHO   35 23 23 10   9 3,4 150 200
 CR/S 35-200/23 RHO     CS 35-200/23 RHO   35 23 23 10   9 3,4 200 200
 CR/S 35-250/23 RHO     CS 35-250/23 RHO   35 23 23 10   9 3,4 250 200
 CR/S 35-300/23 RHO     CS 35-300/23 RHO   35 23 23 10   9 3,4 300 200
 CR/S 35-400/23 RHO     CS 35-400/23 RHO   35 23 23 10   9 3,4 400 200
 CR/S 35-500/23 RHO     CS 35-500/23 RHO   35 23 23 10   9 3,4 500 200
 CR/S 35-600/23 RHO     CS 35-600/23 RHO   35 23 23 10   9 3,4 600 200
 CR/S 50-150/30 RHO     CS 50-150/30 RHO   50 30 30 15 11 4,5 150 250
 CR/S 50-200/30 RHO     CS 50-200/30 RHO   50 30 30 15 11 4,5 200 250
 CR/S 50-250/30 RHO     CS 50-250/30 RHO   50 30 30 15 11 4,5 250 250
 CR/S 50-300/30 RHO     CS 50-300/30 RHO   50 30 30 15 11 4,5 300 250
 CR/S 50-400/30 RHO     CS 50-400/30 RHO   50 30 30 15 11 4,5 400 250
 CR/S 50-500/30 RHO     CS 50-500/30 RHO   50 30 30 15 11 4,5 500 250
 CR/S 50-600/30 RHO     CS 50-600/30 RHO   50 30 30 15 11 4,5 600 250
 CR/S 75-150/30 RHO     CS 75-150/30 RHO   75 30 30 15 11 5,0 150 300
 CR/S 75-200/30 RHO     CS 75-200/30 RHO   75 30 30 15 11 5,0 200 300
 CR/S 75-250/30 RHO     CS 75-250/30 RHO   75 30 30 15 11 5,0 250 300
 CR/S 75-300/30 RHO     CS 75-300/30 RHO   75 30 30 15 11 5,0 300 300
 CR/S 75-400/30 RHO     CS 75-400/30 RHO   75 30 30 15 11 5,0 400 300
 CR/S 75-500/30 RHO     CS 75-500/30 RHO   75 30 30 15 11 5,0 500 300
 CR/S 75-600/30 RHO     CS 75-600/30 RHO   75 30 30 15 11 5,0 600 300
CRS 100-200/35 RHO CSS 100-200/35 RHO 100 35 35 15 11 5,6 200 350
CRS 100-250/35 RHO CSS 100-250/35 RHO 100 35 35 15 11 5,6 250 350
CRS 100-300/35 RHO CSS 100-300/35 RHO 100 35 35 15 11 5,6 300 350
CRS 100-350/35 RHO CSS 100-350/35 RHO 100 35 35 15 11 5,6 350 350
CRS 100-400/35 RHO CSS 100-400/35 RHO 100 35 35 15 11 5,6 400 350
CRS 100-500/35 RHO CSS 100-500/35 RHO 100 35 35 15 11 5,6 500 350
CRS 100-600/35 RHO CSS 100-600/35 RHO 100 35 35 15 11 5,6 600 350
CRS 120-200/35 RHO CSS 120-200/35 RHO 120 35 35 15 11 6,5 200 400
CRS 120-250/35 RHO CSS 120-250/35 RHO 120 35 35 15 11 6,5 250 400
CRS 120-300/35 RHO CSS 120-300/35 RHO 120 35 35 15 11 6,5 300 400
CRS 120-350/35 RHO CSS 120-350/35 RHO 120 35 35 15 11 6,5 350 400
CRS 120-400/35 RHO CSS 120-400/35 RHO 120 35 35 15 11 6,5 400 400
CRS 120-500/35 RHO CSS 120-500/35 RHO 120 35 35 15 11 6,5 500 400
CRS 120-600/35 RHO CSS 120-600/35 RHO 120 35 35 15 11 6,5 600 400
CRS 150-200/35 RHO CSS 150-200/35 RHO 150 35 35 15 13 7,5 200 450
CRS 150-250/35 RHO CSS 150-250/35 RHO 150 35 35 15 13 7,5 250 450
CRS 150-300/35 RHO CSS 150-300/35 RHO 150 35 35 15 13 7,5 300 450
CRS 150-350/35 RHO CSS 150-350/35 RHO 150 35 35 15 13 7,5 350 450
CRS 150-400/35 RHO CSS 150-400/35 RHO 150 35 35 15 13 7,5 400 450
CRS 150-500/35 RHO CSS 150-500/35 RHO 150 35 35 15 13 7,5 500 450
CRS 150-600/35 RHO CSS 150-600/35 RHO 150 35 35 15 13 7,5 600 450
CRS 200-250/40 RHO CSS 200-250/40 RHO 200 40 40 20 13 8,3 250 525
CRS 200-300/40 RHO CSS 200-300/40 RHO 200 40 40 20 13 8,3 300 525
CRS 200-350/40 RHO CSS 200-350/40 RHO 200 40 40 20 13 8,3 350 525
CRS 200-400/40 RHO CSS 200-400/40 RHO 200 40 40 20 13 8,3 400 525
CRS 200-500/40 RHO CSS 200-500/40 RHO 200 40 40 20 13 8,3 500 525
CRS 200-600/40 RHO CSS 200-600/40 RHO 200 40 40 20 13 8,3 600 525
CRS 250-250/40 RHO CSS 250-250/40 RHO 250 40 40 20 13 10 250 630
CRS 250-300/40 RHO CSS 250-300/40 RHO 250 40 40 20 13 10 300 630
CRS 250-350/40 RHO CSS 250-350/40 RHO 250 40 40 20 13 10 350 630
CRS 250-400/40 RHO CSS 250-400/40 RHO 250 40 40 20 13 10 400 630
CRS 250-500/40 RHO CSS 250-500/40 RHO 250 40 40 20 13 10 500 630
CRS 250-600/40 RHO CSS 250-600/40 RHO 250 40 40 20 13 10 600 630

Poznámka: Údaje o proudové zatížitelnosti jsou informativní. Dle požadavku zákazníka je možno dodat spojky i jiných rozměrů a vrtání než je uvedeno v tabulce.
