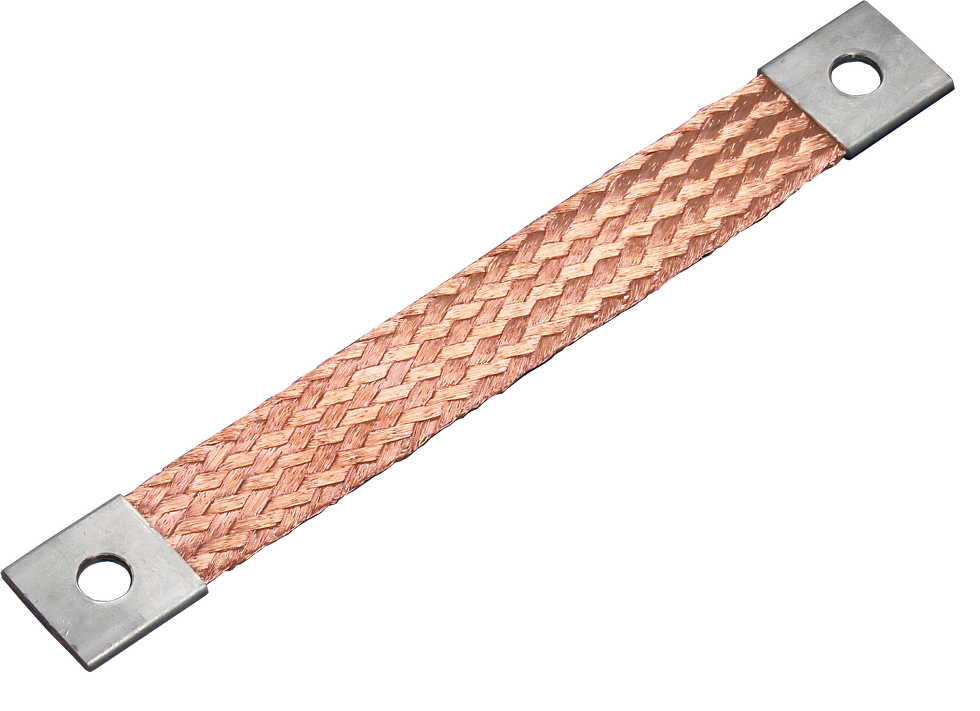

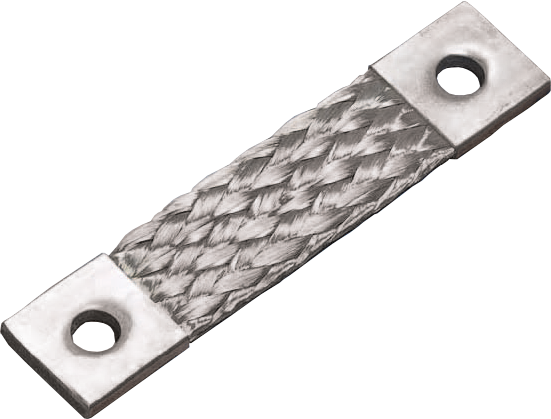

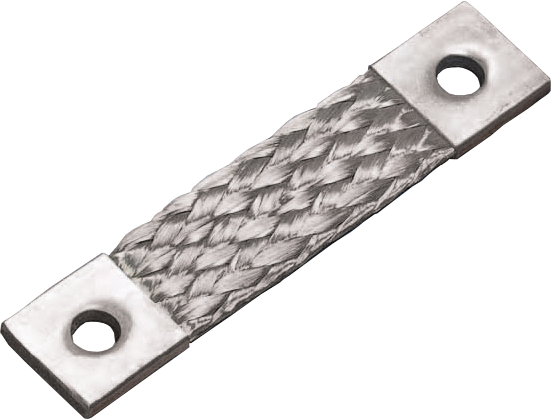

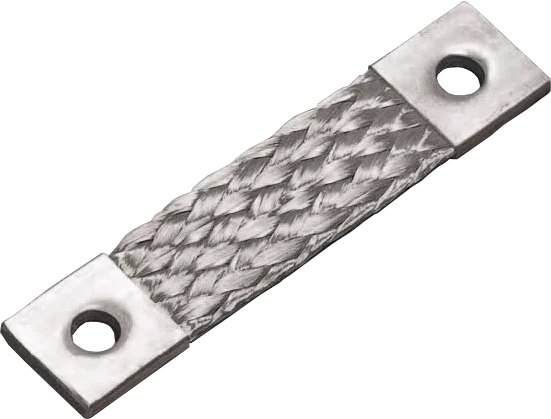

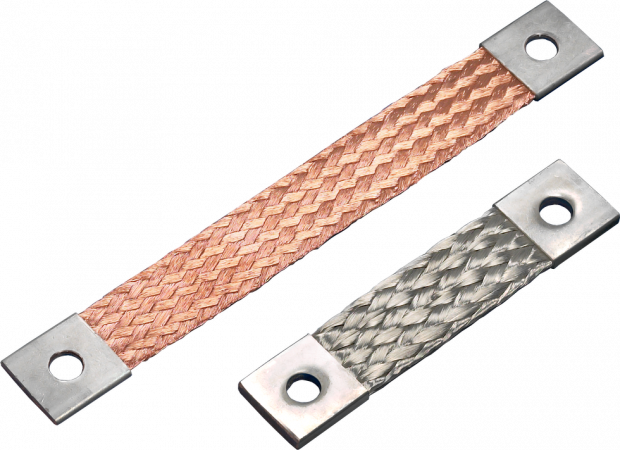

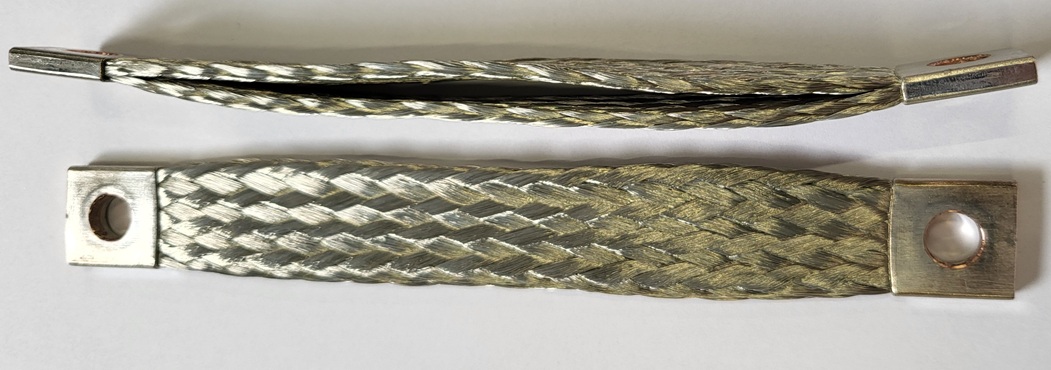

Spojky ze splétaných měděných pásků do průřezu 150 mm2
Pružné vodiče ze splétaných pásků z holé nebo pocínované měďi. Koncovky jsou lisované a obvykle pocínované. Na vyžádání lze dodat i koncovky holé, nebo postříbřené. Vhodné pro vodivé propojení pohyblivých částí s velkým proudovým zatížením.
Sdělte nám Vaše požadavky. Rádi nabídneme řešení na míru.
Varianty k produktu Spojky ze splétaných měděných pásků do průřezu 150 mm2 (46)
Koncovky pocínované; Tloušťka koncovky: 2,5mm; Typ vrtání: W1; Průměr otvorů: 5mm; Proudová zatížitelnost: 85A AC;
Koncovky pocínované; Tloušťka koncovky: 2,5mm; Typ vrtání: W1; Průměr otvorů: 5mm; Proudová zatížitelnost: 85A AC;
Koncovky pocínované; Tloušťka koncovky: 2,2mm; Typ vrtání: W1; Průměr otvorů: 6mm; Proudová zatížitelnost: 85A AC;
Koncovky pocínované; Tloušťka koncovky: 2,2mm; Typ vrtání: W1; Průměr otvorů: 6mm; Proudová zatížitelnost: 85A AC;
Koncovky pocínované; Tloušťka koncovky: 2,5mm; Typ vrtání: W1; Průměr otvorů: 7mm; Proudová zatížitelnost: 120A AC;
Koncovky pocínované; Tloušťka koncovky: 3,3mm; Typ vrtání: W1; Průměr otvorů: 9mm; Proudová zatížitelnost: 120A AC;
Koncovky pocínované; Tloušťka koncovky: 3,7mm; Typ vrtání: W1; Průměr otvorů: 9mm; Proudová zatížitelnost: 150A AC;
Koncovky pocínované; Tloušťka koncovky: 3,7mm; Typ vrtání: W1; Průměr otvorů: 9mm; Proudová zatížitelnost: 150A AC;
Koncovky pocínované; Tloušťka koncovky: 3,3mm; Typ vrtání: W1; Průměr otvorů: 11mm; Proudová zatížitelnost: 160A AC;
Koncovky pocínované; Tloušťka koncovky: 3,3mm; Typ vrtání: W1; Průměr otvorů: 11mm; Proudová zatížitelnost: 160A AC;
Koncovky pocínované; Tloušťka koncovky: 4,1mm; Typ vrtání: W1; Průměr otvorů: 9mm; Proudová zatížitelnost: 190A AC;
Koncovky pocínované; Tloušťka koncovky: 4,1mm; Typ vrtání: W1; Průměr otvorů: 9mm; Proudová zatížitelnost: 190A AC;
Koncovky pocínované; Tloušťka koncovky: 4,3mm; Typ vrtání: W1; Průměr otvorů: 11mm; Proudová zatížitelnost: 200A AC;
Koncovky pocínované; Tloušťka koncovky: 4,3mm; Typ vrtání: W1; Průměr otvorů: 11mm; Proudová zatížitelnost: 200A AC;
Popis výrobku
Spojky ze splétaných pásků
- Materiál: Elektrotechnická měď (Cu ETP UNI 1977-78:2000), pocínovaná nebo holá měď
- Průměr drátků: 0,20 mm (flexibilní) nebo 0,10 mm (velmi flexibilní)
- Koncovky: lisované pod tlakem, měděné, pocínované nebo postříbřené
- Průřez: 10 až 150 mm2
- Proudové zatížení: 85 až 610 A
- Jiné rozměry a provedení spojek je možné dodat na vyžádání nebo dle dodaného výkresu
Rozšířené informace

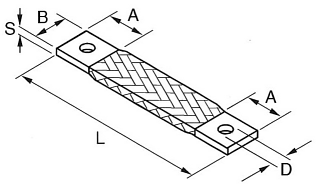

Spojky ze splétaných pásků - příklady možných provedení
Typové označení | Průřez [mm2] |
A [mm] |
B [mm] |
Tloušťka S [mm] |
Délka L [mm] |
Průměr otvorů D [mm] |
Proudová zatižitelnost AC [A] |
|
---|---|---|---|---|---|---|---|---|
Holá měď | Pocínovaná měď | |||||||
CRS10-200/10 | CSS10-200/10 | 10 | 10 | 10 | 2,5 | 200 | 5 | 85 |
CRS10-200/12 | CSS10-200/12 | 10 | 12 | 12 | 2,2 | 200 | 6 | 85 |
CRS16-200/15 | CSS16-200/15 | 16 | 15 | 15 | 2,5 | 200 | 7 | 120 |
CRS16-200/17 | CSS16-200/17 | 16 | 17 | 17 | 3,3 | 200 | 9 | 120 |
CRS25-200/20 | CSS25-200/20 | 25 | 20 | 20 | 3,7 | 200 | 9 | 150 |
CRS25-200/22 | CSS25-200/22 | 25 | 22 | 22 | 3,5 | 200 | 9 | 150 |
CRS25-200/25 | CSS25-200/25 | 25 | 25 | 25 | 3,3 | 200 | 11 | 160 |
CRS35-200/22 | CSS35-200/22 | 35 | 22 | 22 | 4,1 | 200 | 9 | 190 |
CRS35-200/25 | CSS35-200/25 | 35 | 25 | 25 | 4,3 | 200 | 11 | 200 |
CRS50-200/25 | CSS50-200/25 | 50 | 25 | 25 | 4,6 | 200 | 11 | 260 |
CRS50-200/30 | CSS50-200/30 | 50 | 30 | 30 | 4,2 | 200 | 13 | 280 |
CRS50-250/35 | CSS50-250/35 | 50 | 35 | 35 | 3,8 | 250 | 13 | 300 |
CRS75-200/30 | CSS75-200/30 | 75 | 30 | 30 | 5,2 | 200 | 13 | 390 |
CRS75-250/35 |
CSS75-250/35 | 75 | 35 | 35 | 4,8 | 250 | 13 | 410 |
CRS100-200/30 | CSS100-200/30 | 100 | 30 | 30 | 6,0 | 200 | 13 | 440 |
CRS100-200/35 | CSS100-200/35 | 100 | 35 | 35 | 5,6 | 200 | 13 | 460 |
CRS100-250/40 | CSS100-250/40 | 100 | 40 | 40 | 5,2 | 250 | 13 | 480 |
CRS120-200/30 | CSS120-200/30 | 120 | 30 | 30 | 7,0 | 200 | 13 | 490 |
CRS120-200/35 | CSS120-200/35 | 120 | 35 | 35 | 6,5 | 200 | 13 | 510 |
CRS120-250/40 | CSS120-250/40 | 120 | 40 | 40 | 6,0 | 250 | 13 | 540 |
CRS150-200/30 | CSS150-200/30 | 150 | 30 | 30 | 8,0 | 200 | 13 | 540 |
CRS150-200/35 | CSS150-200/35 | 150 | 35 | 35 | 7,5 | 200 | 13 | 560 |
CRS150-250/40 | CSS150-250/40 | 150 | 40 | 40 | 6,8 | 250 | 13 | 590 |
CRS150-250/45 | CSS150-250/45 | 150 | 45 | 45 | 6,2 | 250 | 13 | 610 |
Poznámka: Údaje o proudové zatížitelnosti jsou informativní. Dle požadavku zákazníka je možno dodat spojky i jiných rozměrů a vrtání než je uvedeno v tabulce.
